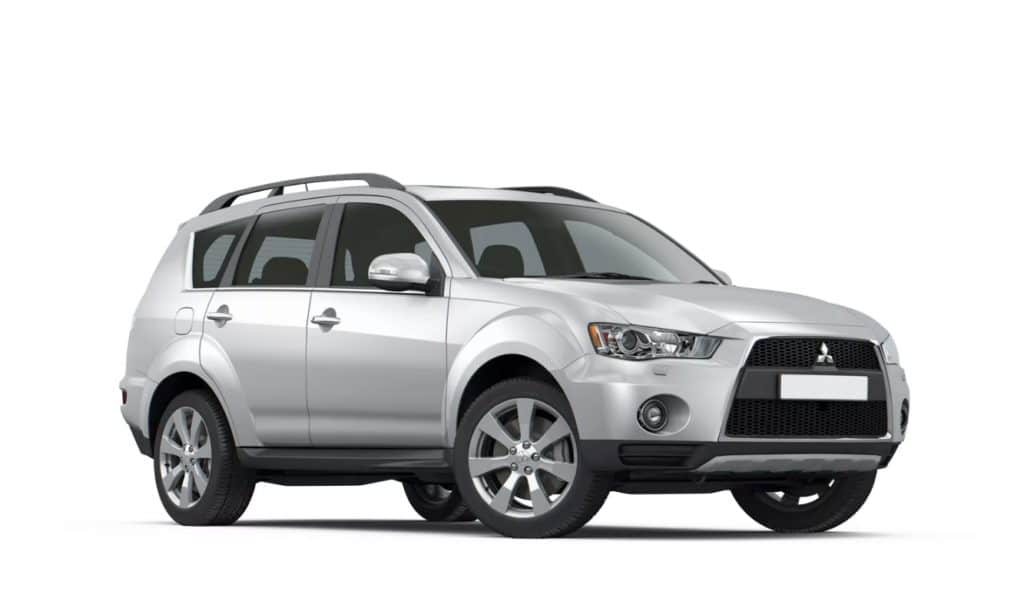

Mitsubishi Outlander Xl przedstawia 2 generację Outlandera. Lata produkcji 2007, 2008, 2009, 2010, 2011, 2012. Najpopularniejsze silniki o pojemności 2,0 2,4 3,0 litra. W naszym materiale można znaleźć opis bezpieczników i przekaźników Mitsubishi Outlander XL wraz ze schematami skrzynek, ich lokalizacją oraz zdjęciami ich wykonania. Pokażemy także bezpiecznik odpowiadający za zapalniczkę.
Ilość elementów w pudełkach może różnić się od prezentowanej i uzależniona jest od roku produkcji oraz poziomu wyposażenia Twojego Outlandera XL.
Contents
Skrzynka bezpieczników przedziału pasażerskiego

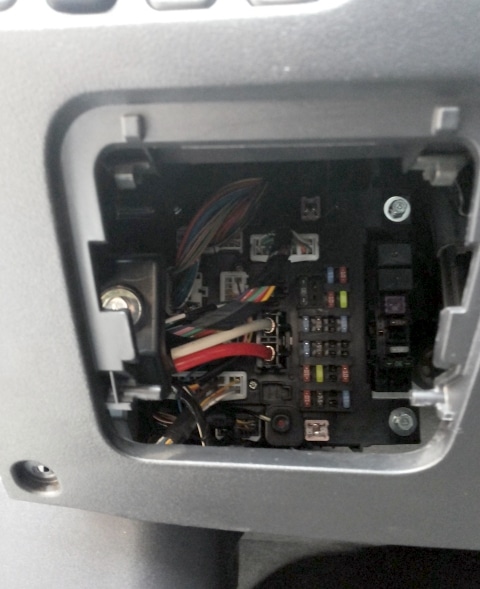

Montowany pod deską rozdzielczą po stronie kierowcy, za osłoną ochronną.

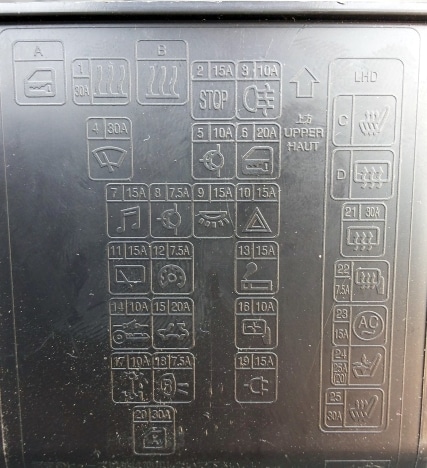

Sprawdź przyporządkowanie za pomocą schematów znajdujących się z tyłu osłony ochronnej.
Zdjęcie okładki pudełka

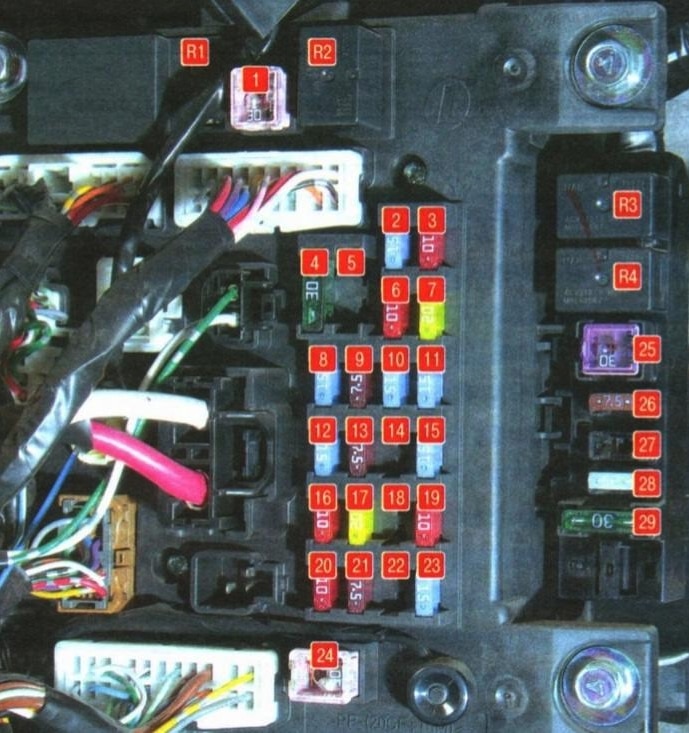

Schemat
Przeznaczenie
| 1 | 30A Grzejnik / grzejnik |
| 2 | 15A Światła stopu |
| 3 | 10A Tylne światło przeciwmgłowe |
| 4 | 30A Wycieraczka szyby przedniej |
| 5 | rezerwa |
| 6 | 10A Łańcuch wyposażenia dodatkowego |
| 7 | 20A Zamki drzwiowe |
| 8 | 15A System audio |
| 9 | Łańcuch wyposażenia dodatkowego 7,5AA |
| 10 | 15A Lampy wewnętrzne |
| 11 | 15A Światła awaryjne |
| 12 | 15A Środek do czyszczenia szyb tylnych |
| 13 | 7,5А Urządzenia kontrolno-pomiarowe |
| 14 | rezerwa |
| 15 | Zapalniczka 15A (gniazdo elektryczne z przodu) |
| 16 | 10A Stacyjka |
| 17 | 20A Elektryczny szyberdach |
| 18 | rezerwa |
| 19 | 10A Lusterka zewnętrzne |
| 20 | 10A Układ napędu na wszystkie koła |
| 21 | Światła cofania 7,5A |
| 22 | rezerwa |
| 23 | 15A Dodatkowe gniazdo zasilania |
| 24 | 30A Elektryczne szyby |
| 25 | 30A Ogrzewana szyba tylnej klapy |
| 26 | 7,5А Podgrzewane lusterka zewnętrzne |
| 27 | Zasilanie 15A |
| 28 | 20/25A Fotel elektryczny |
| 29 | 30A Ogrzewanie siedzenia |
Bezpiecznik nr 15 odpowiada za zapalniczkę, a bezpiecznik 23 odpowiada 15A dla gniazdka.
Opis przekaźnika
- Przekaźnik zamka drzwi
- Przekaźnik nagrzewnicy
- Przekaźnik ogrzewania siedzenia
- Przekaźnik ogrzewania szyby tylnej klapy
Skrzynki bezpieczników i przekaźników w komorze silnika
Główne pudełko

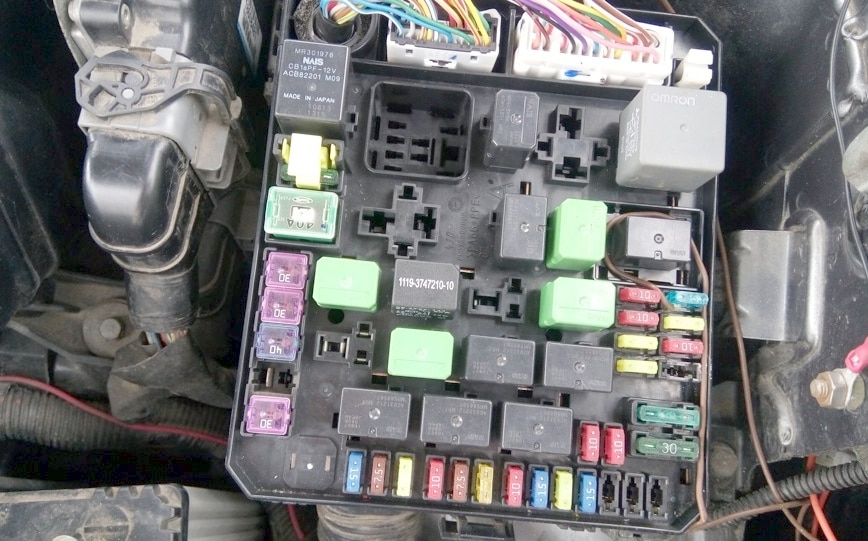

Montowany po lewej stronie komory silnika.

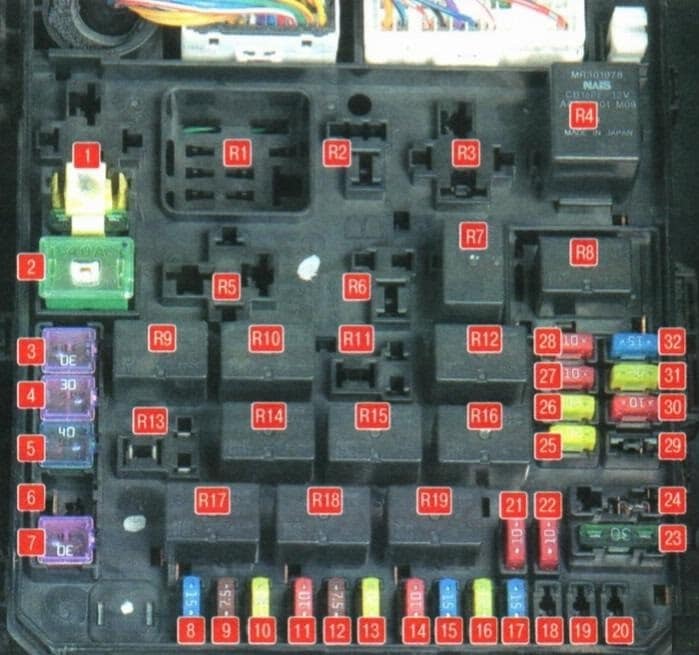

Schemat
Przeznaczenie
| 1 | Urządzenie we/wy 30A |
| 2 | 40A Silnik wentylatora chłodzącego |
| 3 | 30A Silnik wentylatora skraplacza |
| 4 | 30A ABS |
| 5 | 40A ABS |
| 6 | rezerwa |
| 7 | Rozrusznik 30A |
| 8 | 15A Przednie światła przeciwmgielne |
| 9 | 7.5 Zarządzanie silnikiem |
| 10 | 20A AKP |
| 11 | 10A Sygnał dźwiękowy |
| 12 | Generator 7,5A |
| 13 | 20A Spryskiwacz reflektorów |
| 14 | 10A Klimatyzator |
| 15 | 15A Zawór dławiący |
| 16 | 20A Dźwięk alarmu antykradzieżowego |
| 17 | 15A Podgrzewane pióra wycieraczek |
| 18 | rezerwa |
| 19 | 30A Elektryczna klapa tylna |
| 20 | 10A System oświetlenia zewnętrznego w ciągu dnia |
| 21 | Reflektor świateł drogowych 10A (lewy) |
| 22 | Reflektor świateł drogowych 10A (prawy) |
| 23 | Wzmacniacz audio 30A |
| 24 | Wyposażenie elektryczne silnika wysokoprężnego 30A |
| 25 | 20A Lewe światło mijania (z lampami wyładowczymi) |
| 26 | 20A Reflektor świateł mijania prawy (z lampami wyładowczymi) |
| 27 | 10A Reflektor świateł mijania lewy (z żarówkami halogenowymi) |
| 28 | 10A Reflektor świateł mijania prawy (z żarówkami halogenowymi) |
| 29 | 10A Obwód zasilania silnika |
| 30 | 10A Cewka zapłonowa |
| 31 | 20A Obwód zasilania silnika |
| 32 | 15A Pompa paliwa |
Opis przekaźnika
| R1 | Przekaźnik świec żarowych (do silników Diesla) |
| R2 | Przekaźnik wentylatora chłodnicy |
| R3 | Przekaźnik nagrzewnicy |
| R4 | Przekaźnik sterujący silnikiem |
| R5 | Przekaźnik stabilności |
| R6 | Przekaźnik wentylatora chłodnicy klimatyzacji |
| R7 | Przekaźnik sterujący silnikiem |
| R8 | Przekaźnik świateł mijania reflektorów |
| R9 | Przekaźnik sterujący silnikiem |
| R10 | Przekaźnik ogrzewania piór wycieraczek |
| R11 | Przekaźnik oświetlenia zewnętrznego dziennego |
| R12 | Przekaźnik sterujący silnikiem |
| R13 | Przekaźnik alarmu przeciwkradzieżowego |
| R14 | Przekaźnik automatycznej skrzyni biegów |
| R15 | Przekaźnik spryskiwaczy reflektorów |
| R16 | Przekaźnik świateł drogowych reflektorów |
| R17 | Przekaźnik przednich świateł przeciwmgłowych |
| R18 | Przekaźnik klaksonu |
| R19 | Przekaźnik klimatyzatora |

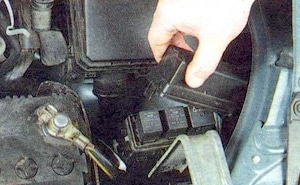

Skrzynka przekaźników
Znajduje się obok głównego.

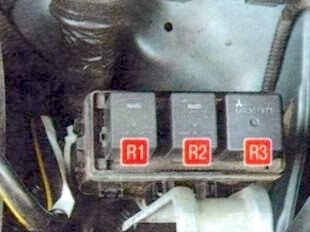

Schemat
Oznaczenie
- R1 Przekaźnik niskoobrotowego wentylatora układu chłodzenia silnika
- R2 Przekaźnik wentylatora klimatyzatora
- R3 Przekaźnik wysokoobrotowego wentylatora układu chłodzenia silnika
Skrzynka akumulatora
Na biegunie dodatnim akumulatora znajduje się skrzynka bezpieczników dużej mocy w postaci wkładek topikowych.
Czy jest coś do dodania do materiału? Napisz w komentarzach.
