Mitsubishi Fuso Fighter 2 generacji był produkowany w latach 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 z różnymi zmianami i modyfikacjami i reprezentuje serię ciężarówek. W tym artykule znajdziesz opis bezpieczników i przekaźników Mitsubishi Fuso Fighter 2 wraz ze schematami skrzynek i ich lokalizacją. Zwróć uwagę na bezpiecznik odpowiedzialny za zapalniczkę.
Konstrukcja skrzyń i przeznaczenie ich elementów może różnić się od prezentowanej i zależeć od roku produkcji, regionu dostawy oraz modyfikacji samochodu.
Skrzynka bezpieczników przedziału pasażerskiego
Główna skrzynka bezpieczników i przekaźników znajduje się w panelu za osłoną ochronną naprzeciw siedzenia pasażera.
Zdjęcie poglądowe

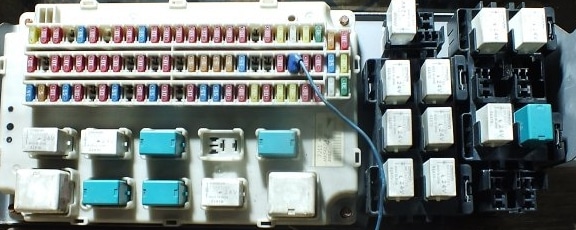

Typ 1

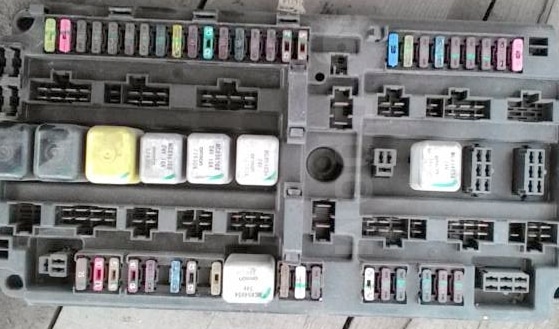

Typ 2

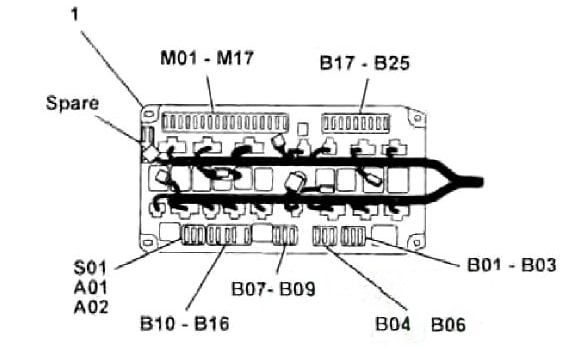

Schemat
Opis
| A01 | Magnetofon radiowy 10A |
| A02 | Zapalniczka 15A |
| B01 | Zasilanie rezerwowe 10A (WATT) |
| B02 | Zasilanie rezerwowe 10A (ACC) |
| B03 | 15A Lampa oświetlenia przedziału ładunkowego |
| B04 | Gniazdo 20A do podłączenia dodatkowego wyposażenia |
| B05 | 25A Elektryczne szyby |
| B06 | Automatyczna skrzynia biegów 10A |
| B07 | 10A Światła stopu |
| B08 | 15A Kierunkowskazy i światła awaryjne |
| B09 | Wymiary 20A |
| B10 | 10A Przekaźnik reflektora |
| B11 | rezerwa |
| B12 | 15A Prawy reflektor |
| B13 | rezerwa |
| B14 | rezerwa |
| B15 | 15A Lewy reflektor |
| B16 | rezerwa |
| B17 | Zapasowy |
| B18 | 20A Klimatyzator |
| B19 | rezerwa |
| B20 | 30A ABS |
| B21 | rezerwa |
| B22 | 10A Lampa wewnętrzna |
| B23 | 10A Podgrzewane lusterka |
| B24 | rezerwa |
| B25 | 15A Sygnał dźwiękowy |
| M01 | Automatyczna skrzynia biegów 10A |
| M02 | Przystawka odbioru mocy 10A |
| M03 | rezerwa |
| M04 | Zasilanie rezerwowe 10A (GŁÓWNE) |
| M05 | 10A Przełącznik zakazu uruchamiania |
| M06 | Automatyczna skrzynia biegów 20A |
| M07 | 10A Podgrzewane lusterka |
| M08 | 10A System zarządzania silnikiem (napęd) |
| M09 | 20A Wentylator nagrzewnicy |
| M10 | rezerwa |
| M11 | 10A Jednostka sterująca silnika |
| M12 | Jednostka sterująca ABS 10A |
| M13 | 10A Kierunkowskazy i światła awaryjne |
| M14 | 15A Osuszacz powietrza |
| M15 | 10A Zestaw wskaźników, prędkościomierz |
| M16 | 10A Światła cofania |
| M17 | Wycieraczki 15A |
| S01 | 10A Przekaźnik ochronny |
Bezpiecznik zapalniczki jest oznaczony jako A02 15A.
Jednostka pod siedzeniem kierowcy może zawierać również pojedyncze elementy przekaźników i bezpieczników, na przykład 30A – sterowanie automatyczną skrzynią biegów.
Pudełko na ramie
Znajduje się za kabiną na ramie i jest szczelnie zamknięty pokrywą, która zapobiega przedostawaniu się wody.

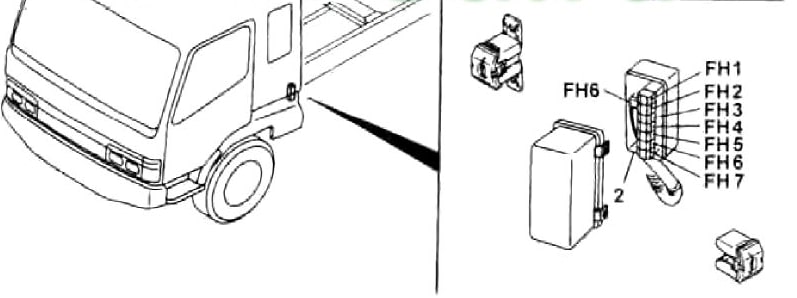

Schemat
Przeznaczenie
| FH1 | 50A Rozrusznik (zacisk „B”) |
| FH2 | Bezpieczniki 40A (B07 do B16) |
| FH3 | Bezpieczniki 40A (od B18 do B24) |
| FH4 | Bezpieczniki 40A (B01 do B04) |
| FH5 | 50A Przekaźnik świecy żarowej (zacisk „B”) |
| FH6 | Generator 140A (wyjście „B”) |
| FH7 | Bezpiecznik 40A „B06” |
| FH8 | Automatyczna skrzynia biegów 60A |
