Mitsubishi Galant 7 generacji był produkowany w latach 1991, 1992, 1993, 1994, 1995, 1996, 1997 i 1998 i był dostarczany na całym świecie . W niektórych krajach jest znany jako Mitsubishi Emeraude i Mitsubishi Eterna. W tej publikacji znajdziesz opis bezpieczników i przekaźników Mitsubishi Galant 7. Pokażmy bezpiecznik odpowiedzialny za zapalniczkę.
Możliwe różne wykonanie skrzynek i przeznaczenie znajdujących się w nich elementów. Sprawdź oznaczenie na podstawie diagramów na pokrywie.
Zła generacja lub schemat nieodpowiedni?
[ Opis Galant 8 ]
[ Opis Galant 9 ]
Contents
Skrzynka bezpieczników przedziału pasażerskiego
Znajduje się pod deską rozdzielczą po stronie kierowcy, niedaleko dźwigni otwierania maski.
Opcja 1
Schemat okładki
Schemat
Opis
| 1 | Zapalniczka 15A |
| 2 | Odbiornik radiowy 10A |
| 3 | 10A Przekaźnik nagrzewnicy |
| 4 | 10A EPS |
| 5 | Pasek 10A |
| 6 | 10A Kierunkowskazy |
| 7 | 10A Tablica przyrządów |
| 8 | Sygnał 10A |
| 9 | 10A Środki do czyszczenia szkła |
| 10 | 10A 4AT |
| 11 | Aktywatory drzwi 15A |
| 12 | 10A Oświetlenie wewnętrzne, zegar |
| 13 | 10A Światła cofania |
| 14 | 15A Stop – sygnały |
| 15 | Grzejnik 30A |
| 16 | 20A Górny właz |
| 17 | 20A ECS |
| 18 | Zapasowy |
Bezpiecznik nr 1 odpowiada za zapalniczkę.
Opcja 2

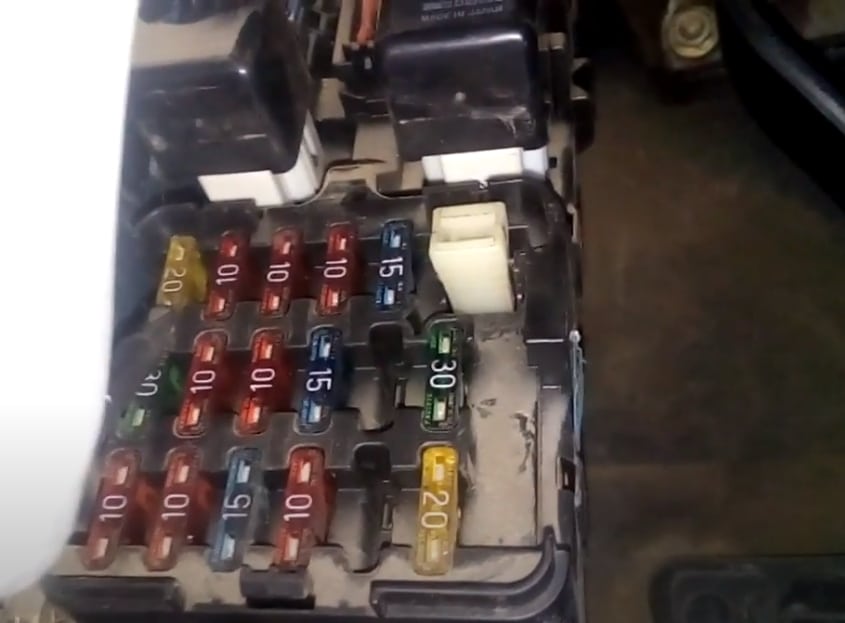

Zdjęcie
Schemat
Przeznaczenie
| 1 15A | Światła stopu |
| 2 10A | Kierunkowskazy |
| 3 10A | Światła cofania |
| 4 30A | Grzejnik EPS |
| 5 15A | Wycieraczki |
| 6 10A | Panel |
| 7 30A | Ogrzewana tylna szyba |
| 8 20A | Górny właz |
| 9 10A | 4AT |
| 10 15A | Zapalniczka |
| 11 10A | Przekaźnik nagrzewnicy |
| 12 10A | Sygnał |
| trzynaście – | Zapasowy |
Za zapalniczkę odpowiada bezpiecznik nr 10, 15A.
Skrzynka bezpieczników komory silnika
Znajduje się po lewej stronie komory silnika, obok akumulatora.

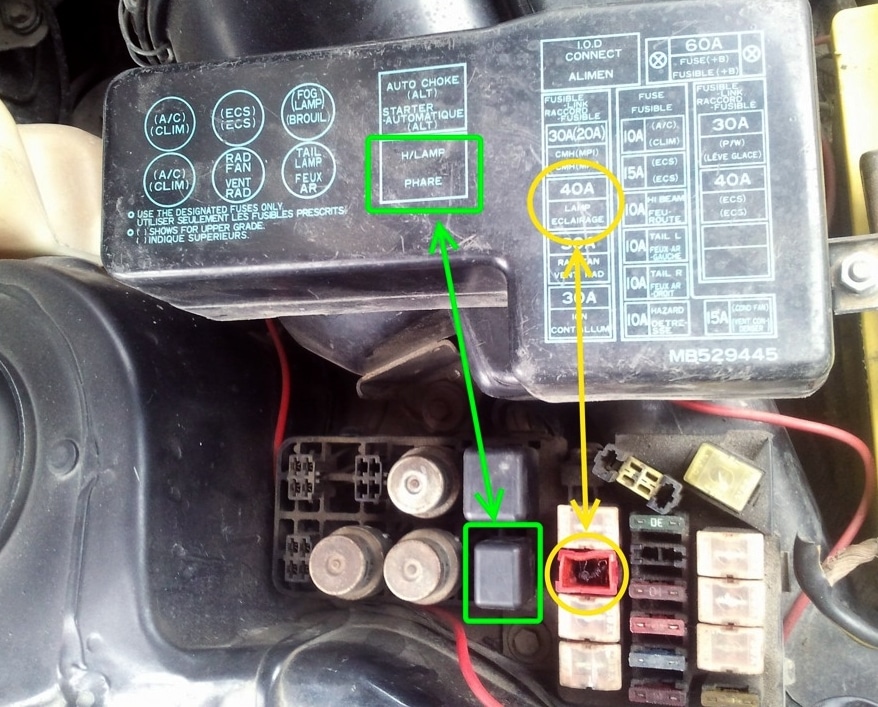

Typ 1
Typ 2
Schemat
