Mitsubishi Montero (Shogun) 4 generacji produkowany był w latach 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019. W tym czasie model dwukrotnie przeszedł zmianę stylizacji. W tej publikacji pokażemy oznaczenie bezpieczników i przekaźników Mitsubishi Pajero 4 wraz ze schematami skrzynek, lokalizacją i zdjęćiami ich wykonania. Zwróć uwagę na bezpiecznik zapalniczki.
Możliwe jest inne przeznaczenie bezpieczników i przekaźników, które zależy od roku produkcji i poziomu wyposażenia. Sprawdź zadanie na podstawie diagramów.
Contents

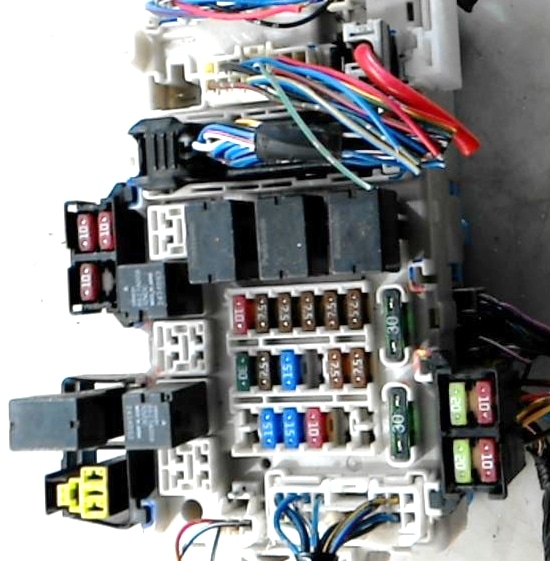

Skrzynka bezpieczników przedziału pasażerskiego
Znajduje się w dolnej części deski rozdzielczej, za osłoną ochronną.

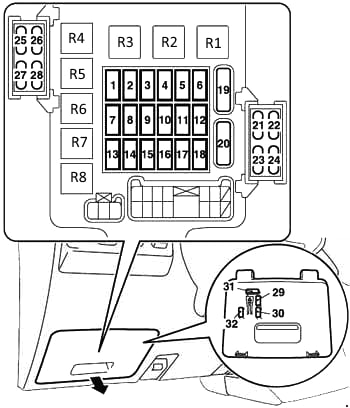

Schemat
Opis
| 1 | 10A Cewki zapłonowe |
| 2 | Oprzyrządowanie 7,5A |
| 3 | Światła cofania 7,5A |
| 4 | Rezerwa 7,5A |
| 5 | Przekaźnik 7,5A (grzałka itp.) |
| 6 | 7,5A Podgrzewane lusterka |
| 7 | Rezerwa 30A |
| 8 | 7,5A Jednostka sterująca silnika |
| 9 | Zapalniczka 15A |
| 10 | rezerwa |
| 11 | Lusterka 7,5A Elektryczne |
| 12 | 7,5A Jednostka sterująca silnika |
| 13 | rezerwa |
| 14 | 15A Wycieraczka tylna |
| 15 | 15A Centralny zamek |
| 16 | 10A Tylne światło przeciwmgłowe |
| 17 | Nieużywany |
| 18 | Nieużywany |
| 19 | Grzejnik 30A |
| 20 | 30A Ogrzewana tylna szyba |
| 21 | 20A Łukasz |
| 22 | 10A ABS |
| 23 | 20A Podgrzewane siedzenia |
| 24 | 10A Oświetlenie stopni i otworów drzwiowych |
| 25 | 10A Jednostka sterująca skrzyni rozdzielczej |
| 26 | 10A ENG/MOC |
| 27 | Rozrusznik 10A |
| 28 | Nieużywany |
| 29 | 20A Zapasowy bezpiecznik |
| 30 | 10A Zapasowy bezpiecznik |
| 31 | 30A Zapasowy bezpiecznik |
| 32 | 25A Zapasowy bezpiecznik |
Za zapalniczkę odpowiada bezpiecznik nr 9, 15A.
Oznaczenie przekaźnika
- R1 – Przekaźnik odmgławiacza tylnej szyby
- R2 – Przekaźnik wentylatora przedniego
- R3 – Przekaźnik elektrycznych podnośników szyb
- R4 – Przekaźnik pompy paliwa 1
- R5 – Przekaźnik tylnych świateł przeciwmgielnych
- R6 – Przekaźnik pompy paliwa 1
- R7 – Akcesoria do gniazd zasilania przekaźników
- R8 – Przekaźnik wentylatora tylnego
Skrzynki bezpieczników i przekaźników w komorze silnika
Główne pudełko
Główna skrzynka bezpieczników i przekaźników znajduje się obok akumulatora, po lewej stronie komory silnika.

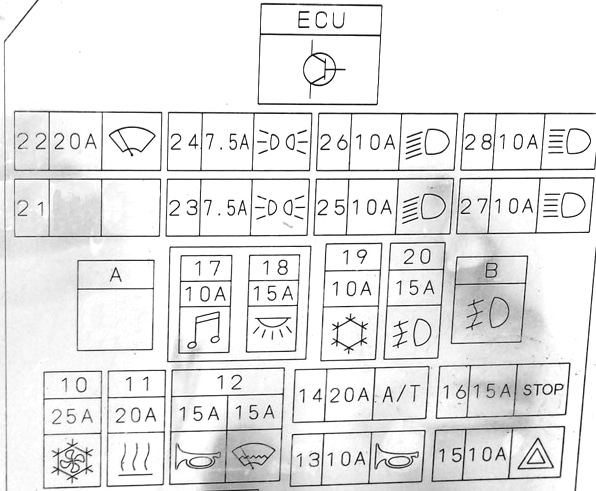

Schemat z okładki bloku
Schemat
Opis
| R1 | Przekaźnik silnika wentylatora skraplacza klimatyzacji – wysoka prędkość |
| R2 | Przekaźnik klaksonu |
| R3 | Przekaźnik silnika wentylatora skraplacza klimatyzacji – niska prędkość |
| R4 | Wielofunkcyjna jednostka sterująca 1 |
| R5 | Przekaźnik podgrzewanej szyby przedniej – wycieraczki szyby przedniej |
| R6 | Przekaźnik elektromagnetyczny sprzęgła sprężarki klimatyzacji |
| R7 | rezerwa |
| 1 | 120A Bezpieczniki/skrzynka przekaźników w komorze silnika 1, światła przeciwmgielne, reflektory, światła tylne (2001), wielofunkcyjna jednostka sterująca 1 (2002 ^) |
| 2 | 60A Skrzynka bezpieczników/przekaźników, komora silnika 1 |
| 3 | 40A Stacyjka |
| 4 | 40A Fotel elektryczny, podnośniki szyb elektryczne |
| 5 | 20A Sterowanie silnikiem |
| 6 | 20A Sterowanie silnikiem |
| 7 | – |
| 8 | 15A Wyposażenie opcjonalne |
| 9 | 25A Podgrzewacz filtra paliwa |
| 10 | 25A Klimatyzator |
| 11 | 20A Klimatyzator |
| 12 | 15A Przekaźnik podgrzewanej szyby przedniej – Wycieraczki przedniej szyby |
| 13 | – |
| 14 | Automatyczna skrzynia biegów 20A |
| 15 | 10A Alternator, centralny zamek, kierunkowskazy/światła awaryjne |
| 16 | 15A Układ przeciwblokujący (ABS), światła stopu |
| 17 | 10A System audio, zapalniczka , zegar |
| 18 | 10A Klimatyzacja, system audio, centralny zamek, zegar, elektroniczna jednostka sterująca ESP, oświetlenie wewnętrzne, wielofunkcyjna jednostka sterująca 1, jednostka sterująca skrzynki rozdzielczej |
| 19 | 10A Klimatyzator |
| 20 | 20A Światła przeciwmgielne |
| 21 | Brzęczyk 10A |
| 22 | 20A Wycieraczka/spryskiwacz przedniej szyby |
| 23 | 10A System zarządzania silnikiem, lampa tylna (prawa) |
| 24 | Lampa 10A, tylna lewa |
| 25 | 10A Lampa świateł mijania (lewa) |
| 26 | 10A Lampa mijania (prawa) |
| 27 | 10A Światło drogowe (lewe) |
| 28 | 10A Światło drogowe (prawe) |
| 29 | rezerwa |
| 30 | Podgrzewacz płynu chłodzącego 40A |
Bezpiecznik nr 17, 10A, odpowiada za dodatkowe gniazda zapalniczki.
Skrzynka przekaźników
Schemat
Opis
- Przekaźnik zaworu elektromagnetycznego
- Przekaźnik podgrzewacza paliwa
- Przekaźnik serwa przepustnicy
- Przekaźnik rozrusznika
- Główny przekaźnik układu wtryskowego
- Przekaźnik elektromagnetyczny sprzęgła sprężarki klimatyzacji
Poszczególne elementy bezpieczników i przekaźników można montować poza tymi zespołami, np. przekaźnik silnika elektrycznego pompy paliwa czy układu hamowania awaryjnego ABS. Na dodatnim zacisku akumulatora można również umieścić bezpieczniki dużej mocy: 40 / 60A – ABS i 80A – Świece żarowe.
Jeśli masz coś do dodania – napisz w komentarzach.
