Mercedes-Benz Sprinter 3 generacji o oznaczeniach nadwozia 907 i 910 produkowany był w latach 2018, 2019, 2020, 2021, 2022, 2023. W tym materiale można znaleźć opis bezpieczników i przekaźników Mercedes Sprinter 907 910 wraz ze schematami skrzynkowymi i zdjęciami ich lokalizacji. Wybierz bezpiecznik zapalniczki.
Wykonanie pudeł i przeznaczenie znajdujących się w nich elementów może różnić się od prezentowanych i zależeć od roku produkcji, poziomu wyposażenia oraz regionu, do którego dostarczono Twój samochód.
Nieodpowiednia generacja lub schemat ?
[ Opis Sprintera 1G ]
[ Opis Sprintera 2G ]
Contents
Skrzynka bezpieczników i przekaźnik pod panelem

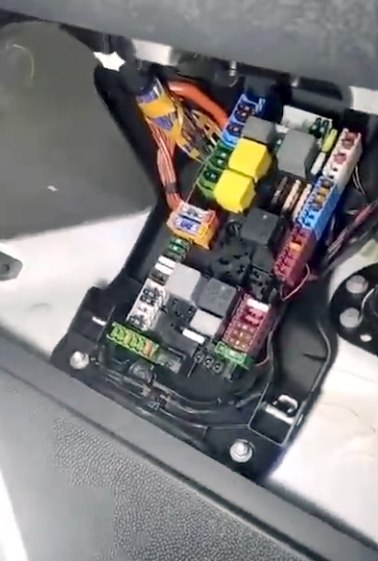

Pod deską rozdzielczą, we wnęce na nogi pasażera z przodu, znajduje się główna skrzynka bezpieczników i przekaźników.

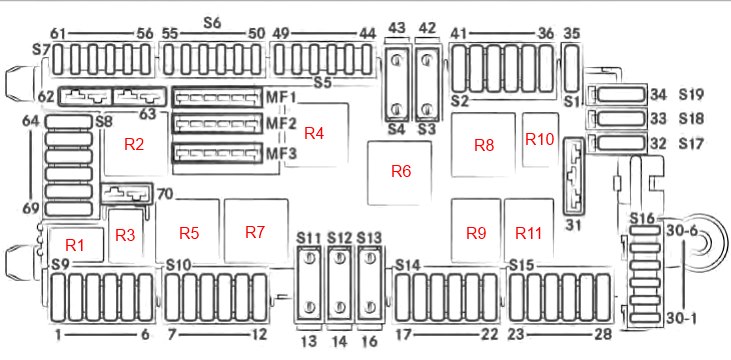

Schemat
Opis
Bezpieczniki
| MF1 | |
| 15-1 | 5A Jednostka sterująca silnika; |
| Wspólny moduł transmisji (CPC); | |
| moduł ESP; | |
| Moduł napędu na wszystkie koła; | |
| Moderator; | |
| Zawieszenie pneumatyczne. | |
| MF2 | |
| 15-2 | 5A Kabel sprzężenia zwrotnego, zacisk 15 przekaźnika; |
| Regulacja zasięgu reflektorów, reflektor halogenowy; | |
| tachograf TCO; | |
| Czujnik radarowy aktywnego wzmacniacza siły hamowania; | |
| Wyłączenie sygnalizatora cofania, odbioru mocy, regulacja prędkości roboczej; | |
| Podłączenie do gniazda DIN. | |
| MF3 | |
| 30-T | Kamera wielofunkcyjna 7,5A; |
| tachograf TCO; | |
| Złącze wtykowe DIN, dach; | |
| Zacisk 15, przekaźnik podnapięciowy; | |
| Tablica przyrządów; | |
| Centralna pompa oleju. | |
| S9 | |
| 1 | Nie przypisano |
| 2 | Wspólny moduł transmisyjny 10 A (CPC) |
| 3 | 10A Jednostka sterująca silnika OM642 / OM651 / M274 |
| 4 | Złącze DIN 7,5A, kabina |
| 5 | Wspólny moduł transmisyjny 10 A (CPC) |
| 6 | 5A Wentylator chłodnicy (nie dla OM654) |
| S10 | |
| 7 | 30A Automatyczna skrzynia biegów |
| 8 | Kontroler nadwozia 30A |
| 9 | Kontroler nadwozia 30A |
| 10 | 30A Ogrzewanie, katalizator SCR. |
| 11 | 10A Moduł sterowania sufitowego (standard); |
| 10A Moduł sterujący sufitu, podwozie kabiny; | |
| 15A Moduł sterowania sufitowego, wysoki. | |
| 12 | 15A Pompa, katalizator SCR |
| S11 | |
| 13 | 60A Automatyczna skrzynia biegów NAT3 |
| S12 | |
| 14 | Zawory ESP 25/40A (Premium), pojazdy z elektromechanicznym hamulcem postojowym; |
| Zawory ESP (standard). | |
| S13 | |
| 16 | Pompa ESP 60A |
| S14 | |
| 17 | Kontroler 30A |
| 18 | Kontroler nadwozia 30A |
| 19 | 10A Listwa zaciskowa do podłączenia elektrycznego producenta nadwozia |
| 20 | 25A Sterownik drzwi przednich pasażera |
| 21 | 25A Sterownik drzwi kierowcy |
| 22 | 10A Jednostka sterująca zawieszeniem pneumatycznym (LFA) |
| S15 | |
| 23 | 25A Jednostka sterująca wentylatorem |
| 24 | Gniazdo USB 7,5A (kokpit, schowek podręczny); |
| Gniazdo przetwornicy 115/230 V. | |
| 25 | 15A Zapalniczka samochodowa, konsola środkowa |
| 26 | 15A Gniazdo panelu informacyjnego |
| 27 | Gniazdo przetwornicy 25A, 115V/230V. |
| 28 | Zaprogramowane radio 7,5A; |
| Winda serwisowa; | |
| Antena konwertera napięcia; | |
| Gniazdo przetwornicy 115 V / 230 V do pojazdów z akumulatorem zewnętrznym. | |
| S16 | |
| 30-1 | Nie przypisano |
| 30-2 | Nie przypisano |
| 30-3 | 5A Centralny zamek |
| 30-4 | Alarm 5A (ATA) |
| 30-5 | Nie przypisano |
| 30-6 | 10A Elektroniczna jednostka sterująca stacyjką |
| 31 | 25A Styk przekaźnika rozruchu 15-II |
| S17 | |
| 32 | Nie przypisano |
| S18 | |
| 33 | 5A Czujnik jakości napięcia (SEB) |
| S19 | |
| 34 | 10A Elektronika oświetlenia wnętrza |
| S1 | |
| 35 | 7.5A Zaawansowany karawaning (ACU) – samochód kempingowy |
| S2 | |
| 36 | 5A Panel sterowania klimatyzacją |
| 37 | 5A Elektryczna blokada kierownicy (ESTL) |
| 38 | 10A Kolumna kierownicy (SCSM) |
| 39 | Antena 10A; |
| Nawigacja; | |
| Dwukierunkowe radio. | |
| 40 | 5A Lampa błyskowa |
| 41 | 25A Radiowy system multimedialny (C5 / NTG6), zaprogramowane radio |
| S3 | |
| 42 | Nie przypisano |
| S4 | |
| 43 | Nie przypisano |
| S5 | |
| 44 | 5A Panel sterowania multimediami |
| 45 | Wspornik ładowarki 5A; |
| Bezprzewodowy interfejs mobilny (WMI). | |
| 46 | Skrzynka przyłączeniowa multimedialna 7,5 A (MMI) |
| 47 | 5A Hermes (moduł komunikacyjny UMTS/LTE) |
| 48 | 5A Ogrzewanie stacjonarne Telestar |
| 49 | 5A Wyświetlacz centralny |
| S6 | |
| 50 | 5A Reflektor pomocniczy lewy (producent nadwozia) |
| 51 | 5A Reflektor pomocniczy prawy (producent nadwozia) |
| 52 | 7,5A Jednostka sterująca poduszką powietrzną |
| 53 | Diagnostyka 5A |
| 54 | Zasilanie przekaźnika 5A |
| 55 | Silnik 7,5A TS (Diesel), jednostka sterująca silnika (OM651) |
| S7 | |
| 57 | 10A Czujnik cząstek sadzy; |
| czujnik NOx; | |
| Czujnik cząstek sadzy (nie dla OM654) | |
| 58 | 10A Silnik, recyrkulacja spalin (EGR) (OM642 / OM651); |
| Silnik (nie dla OM654). | |
| 59 | Czujnik NOx 15A przed i za katalizatorem (nie OM654) |
| 60 | Sonda lambda 10A |
| 61 | Silnik 7,5 A M274; Silnik (OM642 / OM651). |
| H2 | |
| 62 | 15A Jednostka sterująca silnika (nie dla OM654) |
| 63 | 20/25A Jednostka sterująca silnika; Silnik (M274); |
| Silnik (nie dla OM654). | |
| S8 | |
| 64 | 30A Sterownik nadwozia |
| 65 | 30A Sterownik nadwozia |
| 66 | 15A Wentylator dachowy |
| 67 | 25A Jednostka sterująca dozowaniem paliwa (FSCM) |
| 68 | 15A Prawy reflektor LED |
| 69 | 15A Lewy reflektor LED |
| H2 | |
| 70 | Wycieraczki 30A |
Za działanie portu USB i zapalniczki odpowiadają bezpieczniki o numerach 24, 25, 26, 27 oraz dodatkowe elementy w bloku siedzenia kierowcy.
Przekaźnik
| R1 | Rezerwa 30A |
| R2 | Silnik 50A Zacisk 87 |
| R3 | 30A Wspólny moduł napędowy zacisku 87 (CPC) |
| R4 | 40A Zacisk 15-1 |
| R5 | 40A Włącza i wyłącza wycieraczki. |
| R6 | Rezerwa 40A |
| R7 | Wycieraczki 40A |
| R8 | Rozrusznik 40A Zacisk 50 |
| R9 | 50A Terminal 15R (pojazdy bez akumulatora pomocniczego) |
| R10 | 30A Zacisk 15-2 |
| R11 | 50A Terminal 15R (pojazdy bez akumulatora pomocniczego) |

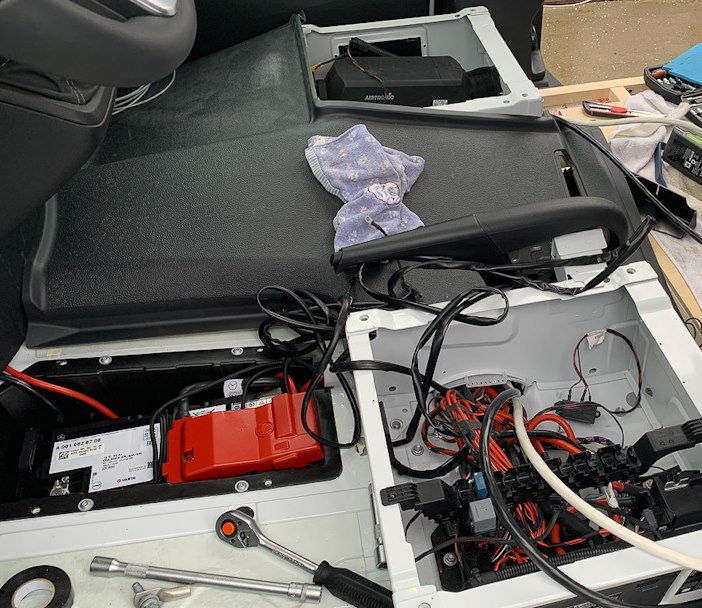

Skrzynki bezpieczników i przekaźników pod siedzeniem kierowcy
Skrzynki z bezpiecznikami i przekaźnikami można zamontować pod fotelem kierowcy, a także fotelem pasażera.
Skrzynka bezpiecznikowa
Aby uzyskać dostęp do urządzenia, należy zdjąć osłonę ochronną z boku siedzenia kierowcy.

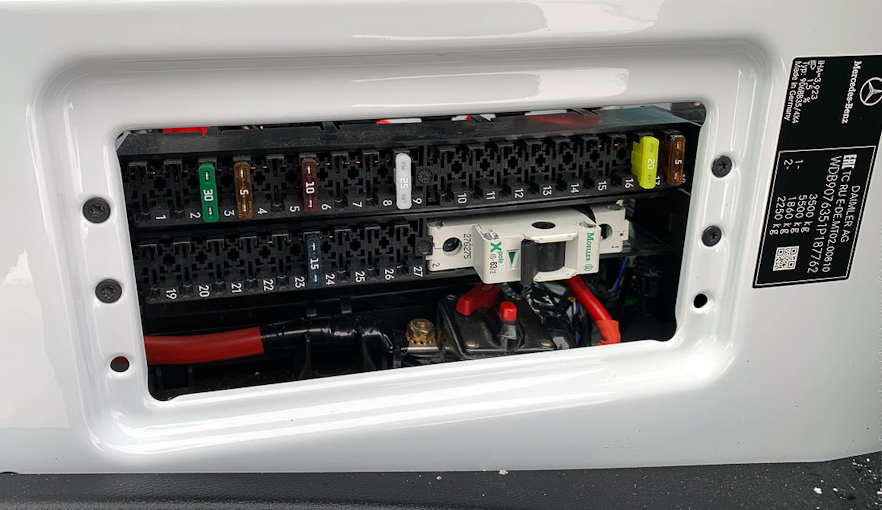

Zdjęcie poglądowe

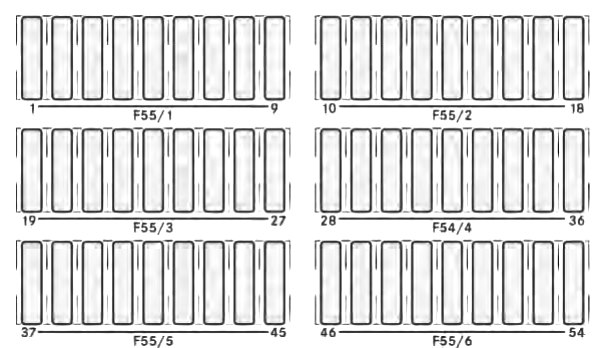

Schemat
Przeznaczenie
| F55/1 | |
| 1 | 10A Dodatkowy kierunkowskaz |
| 2 | 15A Wycieraczka tylnej szyby, prawa |
| 3 | 30A Napęd na wszystkie koła |
| 4 | 25A Listwa zaciskowa do podłączenia elektrycznego |
| 5 | 25A Zespół regulacji siedzenia kierowcy |
| 6 | 10A Ogrzewanie siedzenia kierowcy |
| 7 | 25A Podparcie lędźwiowe kierowcy |
| 8 | 5A Monitorowanie ciśnienia w oponach |
| 9 | 5A Asystent parkowania; Kamera główna (RVC). |
| F55/2 | |
| 10 | 25A Zaczep przyczepy prawy (gniazdo przyczepy) |
| 11 | 15A Jednostka sterująca z gniazdem do przyczepy |
| 12 | 25A Zaczep lewy (gniazdo przyczepy) |
| 13 | 15A Jednostka sterująca z gniazdem do przyczepy |
| 14 | Moduł wielofunkcyjny 25A (MPM) |
| 15 | Moduł wielofunkcyjny 25A (MPM) |
| 16 | 25A Dmuchawa tylnej komory |
| 17 | 20A Ogrzewanie dodatkowe (ogrzewanie wody) |
| 18 | 15A Automatyczna skrzynia biegów, dodatkowa pompa oleju |
| F55/3 | |
| 19 | 15A Ogrzewanie postojowe; |
| Zacisk 15 na akumulatorze pomocniczym. | |
| 20 | 5A Pomiar napięcia akumulatora pomocniczego |
| 21 | 15A Ogrzewana tylna szyba, lewa |
| 22 | 15A Ogrzewana tylna szyba prawa |
| 23 | 7,5A Winda załadowcza/wywrotka (przed montażem) |
| 24 | 15A Listwa zaciskowa do podłączenia elektrycznego |
| 25 | 5A Przekaźnik wentylatora dachowego |
| 26 | 7,5A Sygnał specjalny, producent nadwozia |
| 27 | 30A Ogrzewana tylna szyba |
| F55/4 | |
| 28 | 15/30A Drzwi przesuwne lewe; |
| Elektryczne drzwi przesuwne po lewej stronie. | |
| 29 | 15/30A Drzwi przesuwne prawe; |
| Elektryczne drzwi przesuwne prawe. | |
| 30 | Skrzynka rozdzielcza anteny 5A |
| 31 | 7,5A Automatyczna skrzynia biegów |
| 32 | 10A Automatyczna skrzynia biegów |
| 33 | Wzmacniacz hamulca 30A |
| 34 | Przekaźnik syreny 15/30A; Przygotowanie do samochodu kempingowego. |
| 35 | 15/30A Lampa ostrzegawcza z syreną; |
| 30A Przygotowanie do samochodu kempingowego. | |
| 36 | 30A Przygotowanie do samochodu kempingowego |
| F55/5 | |
| 37 | 10A Stopień elektryczny w lewo |
| 38 | 10A Elektryczny podnóżek prawy |
| 39 | 5A Brzęczyk ostrzegawczy; |
| Stopień elektryczny, prawy i lewy. | |
| 40 | 10A Automatyczna skrzynia biegów (NAT2) |
| 41 | 5A Sygnał specjalny zacisku 15 |
| 42 | 5A Kamera cofania (RVC); |
| Lusterko wewnętrzne z monitorem wstecznym. | |
| 43 | Gniazdo zasilania 15A, kabina |
| 44 | 15A Gniazdo zasilania, słupek D, lewy |
| 45 | Gniazdo zasilania 15 A, słupek D, prawy |
| F55/6 | |
| 51 | Port USB 5/7,5A, lewy |
| 52 | Port USB 5/7,5A, prawy |
Skrzynka przekaźników
Montowany pod siedzeniem kierowcy.
Schemat
Oznaczenie
| 1 | Ogrzewana przednia szyba |
| 2 | Terminal 15 |
| 3 | Ogrzewanie tylnej szyby |
| 4 | Gniazda, tył |
| 5 | Oświetlenie wewnętrzne |
| 6 | Nieużywany |
| 7 | Nieużywany |
| 8 | Nieużywany |
| 9 | Nieużywany |
| 10 | Nieużywany |
| 11 | Nieużywany |
| 12 | Nieużywany |
| 13 | Nieużywany |
| 14 | Nieużywany |
| — | miniprzekaźnik |
| 15 | Wycieraczka prawa tylna |
| 16 | Producent Obudowa listwy zaciskowej |
| 17 | Przełącznik, sygnał cofania |
| 18 | Wentylator dachowy |
| 19 | Dodatkowa pompa olejowa |
| 20 | Podnóżek elektryczny prawy 1 |
| 21 | Podnóżek elektryczny prawy 2 |
| 22 | Stopień elektryczny lewy 1 |
| 23 | Stopień elektryczny lewy 2 |
| 24 | Syrena |
| 25 | Migające światło ostrzegawcze z syreną |
| 26 | winda załadowcza |
Skrzynka bezpieczników akumulatora
Na dodatnim zacisku akumulatora znajduje się blok bezpieczników mocy wykonany w formie wkładki topikowej.

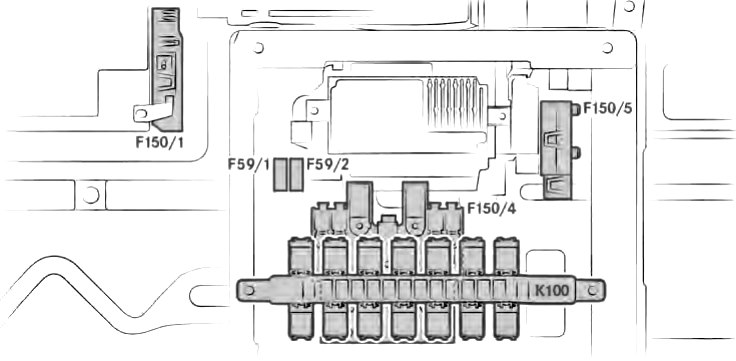

Schemat
Opis
| F150/1 (MFB-1) | |
| 1 | Czujnik akumulatora |
| 2 | Nie przypisano |
| 3 | Główna skrzynka bezpieczników (MFB-2) |
| 4 | 50A Terminal 30 centrum dystrybucji energii (F30-1 – F30-6) |
| 5 | 125A Dodatkowa grzałka PTC |
| F150/4 (MFB-2) | |
| 1 | 125A Zacisk 30T, skrzynka bezpieczników, podstawa siedzenia kierowcy (F55/1-F55/6) |
| 2 | 125A Sterowanie elektryczne |
| 3 | Generator 300A |
| 4 | Generator 400A |
| 5 | Centrum dystrybucji zasilania 175A (PDC), FB-P |
| 6 | Stopień wyjściowy jarzenia 80A (GZE) |
| 7 | Wentylator chłodnicy 40/70/80A (nie dla OM654); |
| Wentylator chłodnicy silnika; | |
| Wentylator chłodnicy (nie dla OM654). | |
| 8 | Bezpieczniki główne 100 A w samochodzie kempingowym |
| 9 | Nie przypisano |
| 10 | 25/50/100A Klimatyzator tylny |
| 11 | Akumulator pomocniczy 100/150 A/przekaźnik wyłączający akumulator; |
| Retarder bez dodatkowego akumulatora. | |
| 12 | Zawieszenie pneumatyczne 40A (LFA) |
| 13 | 80A Ogrzewana przednia szyba |
| F150/5 (MFB-ZB) | |
| 1 | Zwalniacz 100A |
| 2 | 250A Winda załadowcza/wywrotka (przygotowanie) |
| 3 | dodatkowy akumulator |
| 4 | Przekaźnik odłączający akumulator 150A |
| 5 | Gniazdo 60A, konwerter |
| 6 | 25A Dodatkowe ogrzewanie |
| F59/1 i F59/2 | |
| 1 | 40A Ogrzewana przednia szyba |
| 2 | 40A Ogrzewana przednia szyba, prawa |
Jeśli potrzebujesz informacji o bezpiecznikach i przekaźnikach w pliku pdf, możesz je pobrać tutaj .
Zamieściliśmy także film na naszym kanale YouTube. Zobacz i subskrybuj.
A jeśli wiesz jak ulepszyć materiał – napisz w komentarzach.
