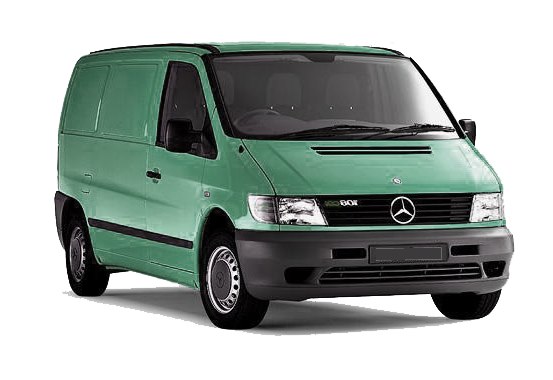

Mercedes –Benz Vito W638 reprezentuje 1 generację gamy Mercedes Vito o oznaczeniu 638 i był produkowany w latach 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 i 2003, zarówno z silnikami benzynowymi, jak i wysokoprężnymi. W tym czasie model został odnowiony. W tej publikacji znajdziesz opis bezpieczników i przekaźników Mercedes Vito 638 wraz ze schematami skrzynek i zdjęciami ich lokalizacji. Wybierz bezpiecznik odpowiedzialny za zapalniczkę.
Wykonanie puszek oraz przeznaczenie znajdujących się w nich elementów może różnić się od przedstawionych i zależeć od roku produkcji oraz poziomu wyposażenia elektrycznego.
Contents

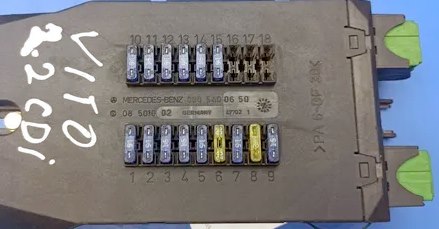

Skrzynka pod kierownicą

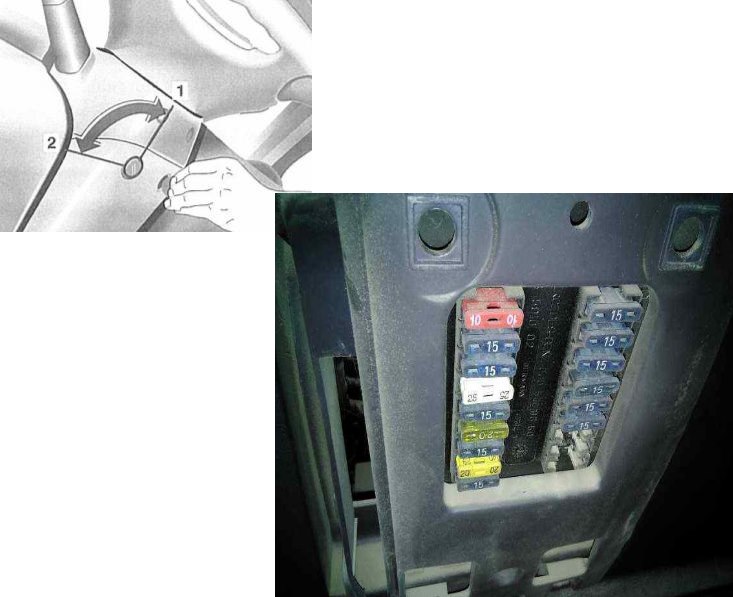

Pierwsza skrzynka bezpieczników znajduje się bezpośrednio pod kierownicą i jest przykryta pokrywą ochronną.
Schemat
Opis
| 1 | 10/15 A Prawe światła obrysowe, obwód zasilania 58, przekaźnik K71, złącze przyczepy X18 |
| 2 | 10/15A Prawe światło drogowe, złącze X146 |
| 3 | 10 / 15A Lewe światło drogowe, kierunkowskaz świateł drogowych, przekaźnik świateł przeciwmgielnych 1 K88 (system DRL), złącze X146 |
| 4 | 15A Jednostka sterująca układu blokady komfortu, przekaźnik klaksonu, wyłącznik krańcowy świateł cofania (manualna skrzynia biegów), przełącznik położenia selektora automatycznej skrzyni biegów (czujnik), przycisk tempomatu (M111) |
| 5 | 15A Czujnik światła stop, przycisk tempomatu, wskaźnik awarii skrzyni biegów (M104.900) |
| 6 | 20A Wycieraczka, wycieraczka tylna, alarm |
| 7 | 10/15A Sterownik awarii lamp oświetlenia zewnętrznego, wymiennik ciepła (M611), tachograf, złącze diagnostyczne, lampki oświetlenia schowka podręcznego, czujnik prędkości (M104.900), wyłącznik recyrkulacji powietrza w kabinie, wskaźnik poziomu płynu w zbiorniku spryskiwacza, lampka kontrolna i Wyświetlacz systemu ADS/ABD, wskaźnik ABS/ETS |
| 8 | 20A Procesor systemu nawigacji, zapalniczka , lampka wewnętrzna, lampa w drzwiach przesuwnych, antena automatyczna, radio, złącze bagażnika |
| 9 | 10/15A Kierunkowskazy (alarmy), zestaw wskaźników, tachograf, zegar |
| 10 | 7,5/15A Oświetlenie tablicy przyrządów, oświetlenie tablicy rejestracyjnej, światła do jazdy dziennej, radio lub odbiornik samochodowy, lampki podświetlające sterownik klimatyzacji, lampka podświetlająca wybierak automatycznej skrzyni biegów, lampka zapalniczki, lampki tablicy rejestracyjnej, przekaźnik wycieraczek szyby przedniej K19 -reflektory, przekaźnik do załączenia przednich świateł przeciwmgielnych K88 / K89 (tylko z DRL), tachografu, zestawu wskaźników, lampek podświetlających przyciski i przełączniki |
| 11 | 10/15A Lewe światła pozycyjne, oświetlenie tablicy rejestracyjnej, obwód 58 przekaźnika K71, złącze przyczepy |
| 12 | 15A Prawe światło mijania, tylne światło przeciwmgielne, przekaźnik systemu DRL, lampka oświetlenia włącznika przednich i tylnych świateł przeciwmgłowych |
| 13 | 15A Lewe światło mijania, przekaźnik systemu DRL |
| 14 | 15A Włącznik przednich i tylnych świateł przeciwmgielnych, włącznik przednich świateł przeciwmgłowych |
| 15 | 15A Radio samochodowe lub radio, procesor nawigacji, poduszki powietrzne |
| 16 | Nieużywany |
| 17 | Nieużywany |
| 18 | Nieużywany |
W przypadku zapalniczki bezpiecznik nr 8 odpowiada za 20A.
Z boku bloku zamontowane są dwa przekaźniki. Lewy – przekaźnik kierunkowskazów, prawy – przekaźnik wycieraczek.
Więcej informacji na temat obwodów zasilania wycieraczek (przód i tył) w Mercedesie Vito 638 znajdziesz tutaj: „ pobierz schemat podłączenia ”.
Skrzynka pod schowkiem

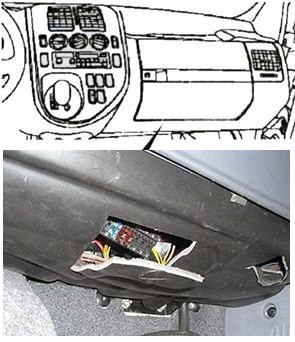

Druga skrzynka bezpieczników znajduje się na dole panelu, w przestrzeni na nogi pasażera, pod schowkiem.

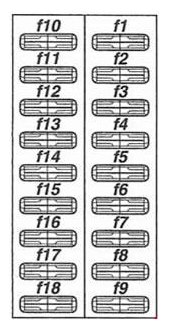

Schemat
Przeznaczenie
| 1 | 7,5A Nawiewy na boczne szyby nadwozia |
| 2 | 30A Elektryczne okno prawych drzwi i przedni przesuwany dach, przełącznik położenia przedniego przesuwanego dachu, centralny przełącznik elektrycznie sterowanego podnośnika szyb (drzwi kierowcy), przełącznik elektrycznie sterowanego podnośnika szyb w drzwiach pasażera |
| 3 | 30A Elektryczna szyba lewych drzwi i tylny przesuwany dach, przełącznik położenia tylnego przesuwanego dachu, przełącznik elektrycznie sterowanego podnośnika szyby w drzwiach kierowcy |
| 4 | 25A Sterownik centralnego zamka, siłowniki zamka |
| 5 | 10A Lampa osłony przeciwsłonecznej lewa, lampa osłony przeciwsłonecznej prawej, lampy lewe, lampy prawe, lampy tylne |
| 6 | Gniazdka elektryczne 20A |
| 7 | Telefon komórkowy GSM 7,5 A, słuchawka telefonu komórkowego |
| 8 | 20A Jednostka sterująca zabezpieczeniem przed kradzieżą, przycisk alarmu przeciwkradzieżowego |
| 9 | 10A Przekaźnik pomocniczy podgrzewacza wody |
| 10 | Syrena przeciwkradzieżowa 7,5A/10A (ATA) |
| 11 | 7,5A Sterownik systemu antykradzieżowego, sterownik dodatkowego kierunkowskazu (lewy kierunkowskaz), sterownik sygnałów specjalnych (lewy kierunkowskaz), sterownik systemu antykradzieżowego (ATA 2), lewy kierunkowskaz, lewy przedni kierunkowskaz lampa, lewy tylny kierunkowskaz, lewy przekaźnik kierunkowskazów, lewy kierunkowskaz |
| 12 | 7,5A Jednostka sterująca systemu antykradzieżowego, dodatkowa jednostka sterująca kierunkowskazów (prawy kierunkowskaz), jednostka sterująca specjalnym sygnałem A44 (prawy kierunkowskaz), jednostka sterująca systemem antykradzieżowym (ATA 2), prawy kierunkowskaz, prawy przedni kierunkowskaz lampka kierunkowskazów, lampa prawego tylnego kierunkowskazu, prawy przekaźnik kierunkowskazów, prawy kierunkowskaz |
| 13 | 7,5/15/20A Jednostka sterująca systemem antykradzieżowym (ATA 2) |
| 14 | 7,5A Jednostka sterująca systemem antykradzieżowym (ATA 2) |
| 15 | 7,5A Przedni czujnik ultradźwiękowy (ATA2), tylny czujnik ultradźwiękowy (ATA2), syrena antywłamaniowa (ATA 2) H18 |
| 16 | Nieużywany |
| 17 | Nieużywany |
| 18 | Nieużywany |

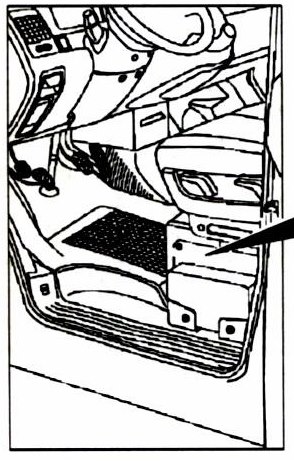

Skrzynka pod siedzeniem kierowcy
Z boku pod fotelem kierowcy są 2 osobne skrzynki z bezpiecznikami i przekaźnikami.
Skrzynka bezpiecznikowa

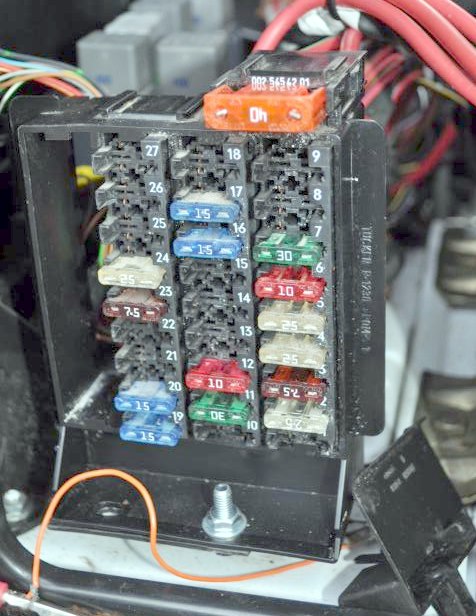

Zdjęcie poglądowe

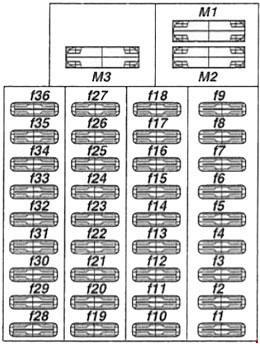

Schemat
Oznaczenie
| 1 | 7,5/10A Elektroniczna jednostka sterująca ABS, ASR, EBV, jednostka sterująca zawieszeniem pneumatycznym |
| 2 | 25A Kombinacja przekaźnika sterującego wycieraczką tylnej szyby (M111, M611) / Jednostka sterująca systemu autoryzacji pojazdu (DAS) (M104) |
| 3 | 7,5A Wentylator chłodnicy (M111 do 01.02.00) / Jednostka sterująca systemu autoryzacji kontroli pojazdu (DAS) (M111, M611) |
| 4 | 25A Wentylator chłodnicy (silnik benzynowy), chłodnica powietrza doładowującego (silnik wysokoprężny) |
| 5 | Zespół elektrohydrauliczny ABS 25A (od 01.02.00) |
| 6 | Moduł sterujący 10A ETC, moduł sterujący systemu autoryzacji pojazdów (DAS) / moduł sterujący ME-SFI (M104) |
| 7 | 30A Jednostka sterująca nagrzewnicą |
| 8 | 20A Przekaźnik wycieraczek reflektorów |
| 9 | 7,5A Jednostka sterująca nagrzewnicą dodatkową / przełącznik trybu ASR (M111, M611 od 01.02.00) |
| 10 | Przyczepa z gniazdem 25A, lodówka |
| 11 | 30A Przekaźnik kombinowany wycieraczki tylnej, urządzenie zabezpieczające przed odholowaniem (EDW/ZV), przekaźnik kierunkowskazów lewej strony, przekaźnik kierunkowskazów prawej strony |
| 12 | 10A Jednostka sterująca klimatyzatora |
| 13 | 30A Przekaźnik sprężarki zawieszenia pneumatycznego |
| 14 | 7,5A Jednostka sterująca zawieszenia pneumatycznego, tachograf, światło dodatkowe, jednostka sterująca stacjonarnego podgrzewacza wody, pomocnicza jednostka sterująca kierunkowskazów |
| 15 | Zasilanie radia 7,5A |
| 16 | 15A Jednostka sterująca ogrzewaniem, konsola taksówki |
| 17 | 15A Jednostka sterująca automatycznej skrzyni biegów, wybierak zmiany biegów automatycznej skrzyni biegów, przycisk wyboru programu automatycznej skrzyni biegów (M111 od 01.02.00 i M611), przełącznik trybu automatycznej skrzyni biegów (M111 do 01.02.00), przełącznik położenia wybieraka automatycznej skrzyni biegów (czujnik) |
| 18 | 10A Jednostka sterująca zabezpieczeniem przed kradzieżą, moduł telefonu komórkowego GSM, słuchawka, regulator lusterka w drzwiach kierowcy, regulator lusterka w drzwiach pasażera, podgrzewane lusterka zewnętrzne, blok przełączników regulacji lusterek |
| 19 | Przekaźnik blokady rozrusznika 15 A (M111), przekaźnik pompy paliwa (M111), silnik wentylatora chłodnicy (M111), przekaźnik pompy płynu (M611), podgrzewacz odpowietrznika (M611) |
| 20 | 15A Terminal 15 (silniki benzynowe) |
| 21 | 15A Zasilanie cewki zapłonowej (silnik benzynowy) |
| 22 | 20A Pompa paliwa (silnik benzynowy) |
| 23 | Jednostka sterująca silnika wysokoprężnego 7,5 A |
| 24 | 25A Jednostka sterująca silnikiem Diesla |
| 25 | 10A Przekaźnik stacjonarnego podgrzewacza wody |
| 26 | 25A Sterownik nagrzewnicy (silnik Diesel), nieulotne zasilanie nagrzewnicy (silnik wyłączony) |
| 27 | 25A Jednostka sterująca dodatkową nagrzewnicą |
| 28 | 15A Obwód zasilania przekaźnika D+, przekaźnik świateł przeciwmgłowych (DRL) |
| 29 | Przekaźnik systemu DRL 10A (światła do jazdy dziennej) |
| 30 | Przekaźnik systemu DRL 10A (światła do jazdy dziennej) |
| 31 | 10A Przekaźnik obwodu mocy 58 |
| 32 | 30A Obwód ogrzewania i regulacji siedzenia, lewy |
| 33 | 25A Obwód ogrzewania i regulacji prawego siedzenia |
| 34 | 7,5A Separator wody |
| 35 | Klimatyzator tylny 7,5A |
| 36 | 15A Klimatyzator tylny |
| M1 | 40A Zespół wentylatora chłodzącego silnik 250W |
| M1 | 60A Zespół wentylatora chłodzącego silnik 500W |
| М2 | Pompa hydrauliczna ABS 50/60A |
| М3 | 40A Dmuchawa powietrza wtórnego (silnik benzynowy) |
Skrzynka przekaźników

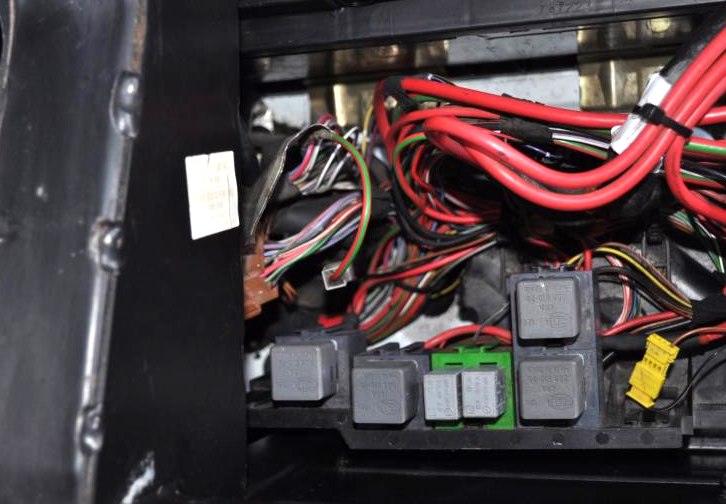

Zdjęcie

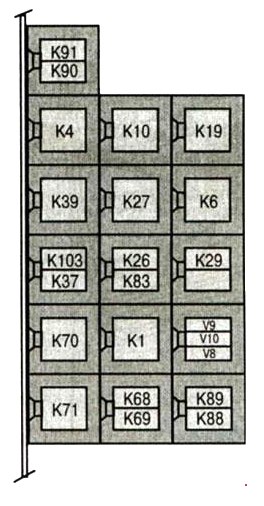

Schemat
Opis
| K91 | Przekaźnik kierunkowskazów prawej strony (centralny zamek ze zdalnym sterowaniem) |
| K90 | Przekaźnik lewego kierunkowskazu (centralny zamek ze zdalnym sterowaniem) |
| K4 | Przekaźnik obwodu mocy 15 (blokada kolumny kierownicy 2) |
| К10 | Przekaźnik sprężarki zawieszenia pneumatycznego |
| К19 | Przekaźnik układu czyszczenia szyb reflektorów |
| К39 | Przekaźnik pompy paliwa |
| К27 | Przekaźnik rozpoznawania obecności pasażera (przekaźnik niezaładowanego siedzenia) |
| K6 | Przekaźnik jednostki sterującej silnika |
| К103 | Przekaźnik pompy wspomagającej układu chłodzenia silnika |
| К37 | Przekaźnik klaksonu (klakson) |
| К26 | Przekaźnik zasilania D (blokada kolumny kierownicy 3) |
| К83 | Przekaźnik świateł przeciwmgłowych |
| К29 | Przekaźnik nagrzewnicy stacjonarnej (ZHE) |
| K70 | Przekaźnik obwodu mocy 15 (wyposażenie specjalne) |
| К1 | Przekaźnik blokady rozrusznika |
| V9 | Dioda antykradzieżowa ATA 1 |
| V10 | Dioda antykradzieżowa ATA 2 |
| V8 | Nagrzewnica stacjonarna z pompą diodową wspomagającą |
| K71 | Przekaźnik mocy 58 |
| K68 | Przekaźnik układu DRL |
| K69 | Przekaźnik układu DRL |
| K88 | Przekaźnik świateł przeciwmgłowych 1 (z systemem DRL) |
| K89 | Przekaźnik świateł przeciwmgłowych 2 (z systemem DRL) |
Przekaźnik wstępnego świecenia

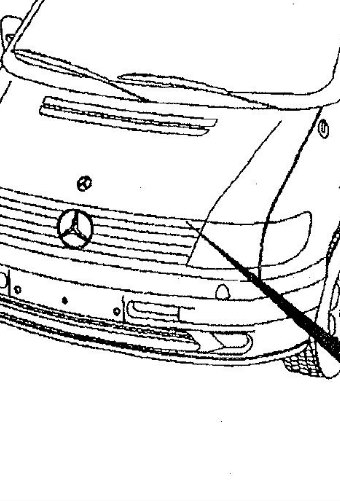

Oddzielnie pod maską można zamontować dodatkowe przekaźniki, np. przekaźnik podgrzewania wstępnego.
Zamieściliśmy także film na naszym kanale YouTube. Zobacz i subskrybuj.
To wszystko. A jeśli masz coś do dodania – napisz w komentarzach.
