Mercedes 190 (W201) był produkowany w latach 1983, 1984, 1985, 1986, 1987, 1989, 1990, 1991, 1992, 1993 z silnikami benzynowymi i wysokoprężnymi. W tym materiale przedstawimy opis bezpieczników i przekaźników Mercedes 190 w201 wraz ze schematami skrzynek, zdjęciami ich wykonania i lokalizacji. Wybierz bezpiecznik odpowiedzialny za zapalniczkę.
Przeznaczenie bezpieczników i przekaźników może różnić się od pokazanego i zależy od roku produkcji oraz poziomu wyposażenia Twojego samochodu. Sprawdź przeznaczenie na podstawie diagramów na okładce pudełka.

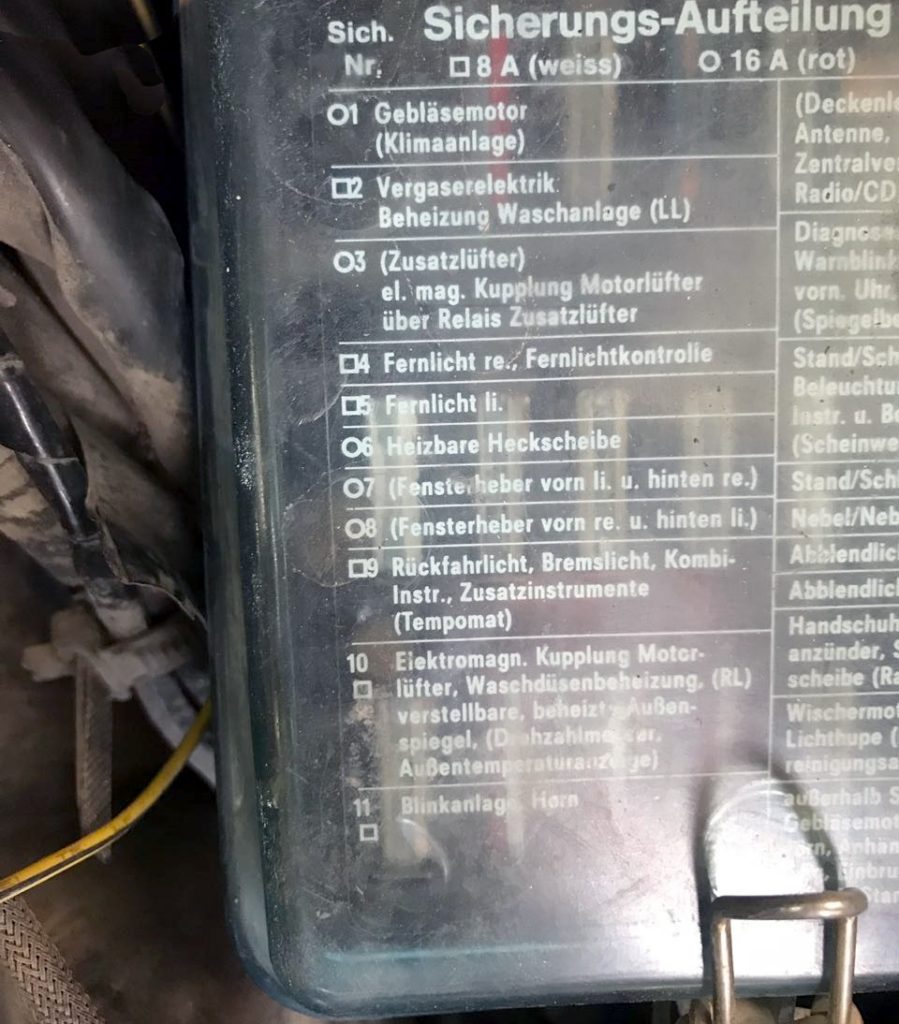

Schemat z pokrywy pudełka
Contents
Lokalizacja

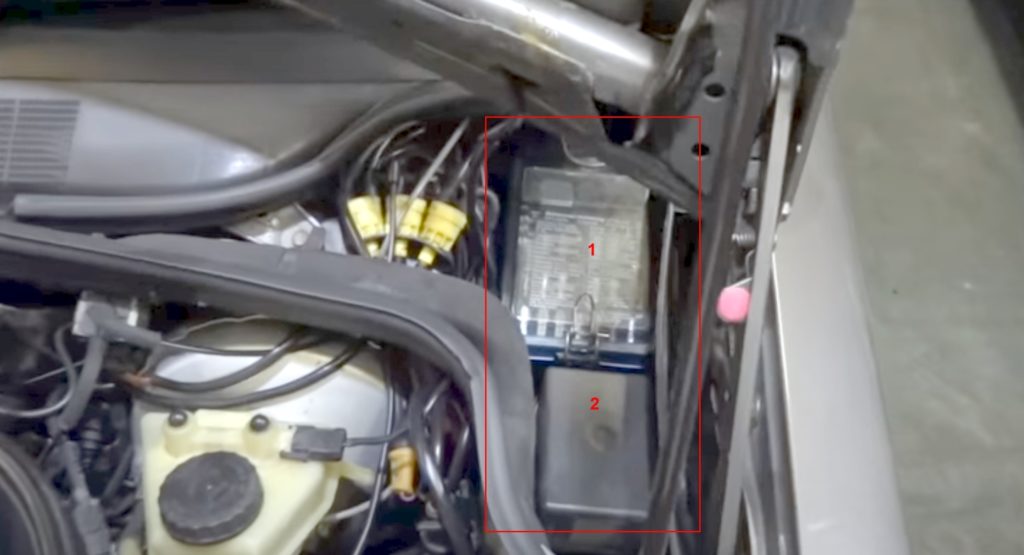

Pod maską Mercedesa 190 w201 mieszczą się 2 skrzynki z bezpiecznikami i przekaźnikami.
Schemat
Opis
- Główna skrzynka bezpieczników i przekaźników
- Dodatkowa skrzynka przekaźników
Skrzynka bezpieczników i przekaźników

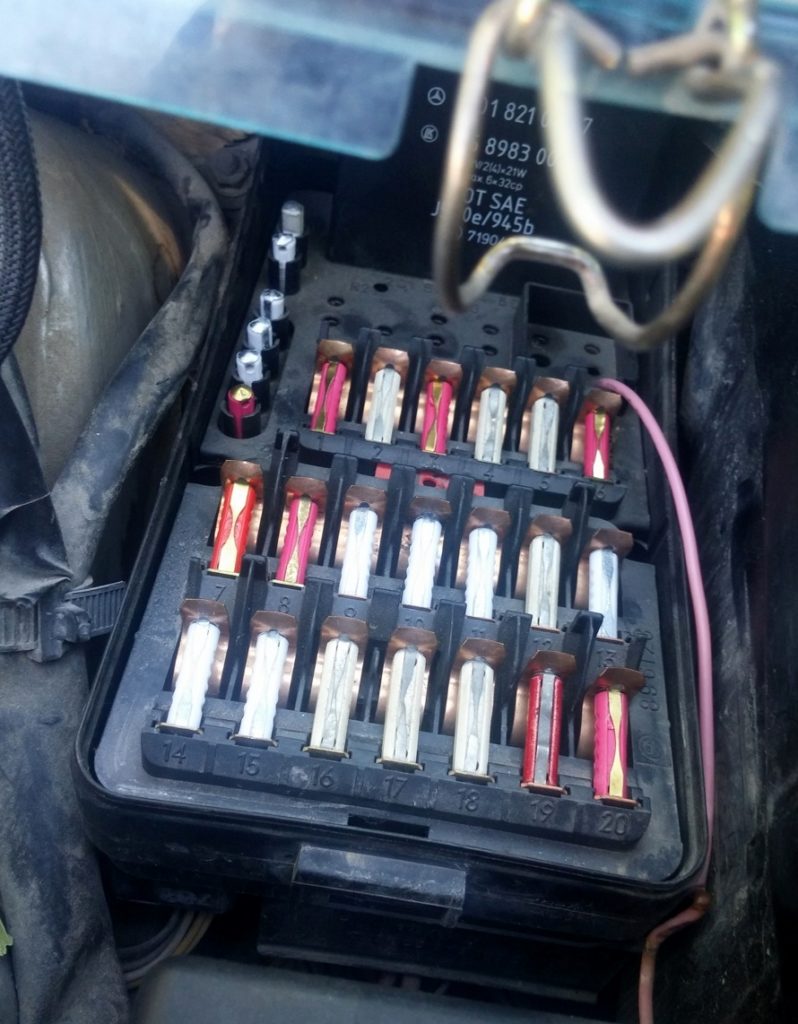

Zdjęcie poglądowe
Przeznaczenie
| 1 | 8/16/25A Wentylator nagrzewnicy, przekaźnik do załączenia dodatkowego wentylatora klimatyzacji (uzwojenie) |
| 2 | 8A Gaźnik (przekaźnik ogrzewania kolektora dolotowego, cewka) |
| Wentylator nagrzewnicy, przekaźnik wentylatora klimatyzatora pomocniczego | |
| 3 | 16A Wentylator nagrzewnicy, przekaźnik wentylatora klimatyzatora dodatkowego |
| 4 | 8A Światło drogowe prawego reflektora, lampka ostrzegawcza świateł drogowych i światło awaryjne |
| 5 | 8A Światło drogowe lewego reflektora |
| 6 | 16A Ogrzewana tylna szyba, przekaźnik kombinowany |
| 7 | 16A Elektrycznie sterowana szyba przednia lewa, tylna prawa |
| 8 | 16A Elektryczna szyba przednia prawa, tylna lewa |
| 9 | 8A ABS, światła stopu, światła cofania, tempomat, zestaw wskaźników, kierunkowskazy, elektrozawór automatycznej skrzyni biegów |
| 10 | 8/16A Zabezpieczenie przed kradzieżą, dodatkowy wentylator/wentylator chłodzący, tempomat, elektroniczny system zarządzania silnikiem, podgrzewane siedzenia, fotele ortopedyczne, podgrzewane lusterka zewnętrzne, elektrycznie sterowane prawe lusterko zewnętrzne, obrotomierz, wycieraczka i spryskiwacz, podgrzewane dysze spryskiwaczy, czujnik temperatury zewnętrznej |
| 11 | 8A Klakson, kierunkowskazy, Tempmatic, system ostrzegawczy |
| 12 | 8A System antykradzieżowy, antena, tylne światło kopułkowe, centralny zamek, radio, elektrycznie sterowane fotele, przekaźnik podnośnika szyb |
| 13 | 8A Złącze diagnostyczne, alarm, antena automatyczna, radio, odtwarzacz CD, oświetlenie bagażnika, dźwiękowy system ostrzegawczy, zegar, przednie oświetlenie wewnętrzne |
| 14 | 8A Oświetlenie zestawu wskaźników, oświetlenie konsoli środkowej, wycieraczka szyby przedniej i spryskiwacz reflektorów, prawe światła pozycyjne, oświetlenie tablicy rejestracyjnej |
| 15 | 8A Światła pozycyjne lewe, oświetlenie tablicy rejestracyjnej |
| 16 | 8A Przednie światła przeciwmgielne, tylne światło przeciwmgielne |
| 17 | 8A Prawe światło mijania |
| 18 | 8A Lewe światło mijania |
| 19 | 16A Zapalniczka samochodowa, radio, podgrzewana tylna szyba, szyberdach, oświetlenie schowka podręcznego |
| 20 | 16A Wycieraczka i spryskiwacz szyby przedniej, wycieraczka szyby przedniej i spryskiwacz reflektorów, reflektory |
| Przekaźnik | |
| R1 | Przekaźnik kombinowany (ogrzewana tylna szyba, timer, wycieraczka i spryskiwacz, alarm, kierunkowskazy) |
| R2 | Przekaźnik okna elektrycznego |
| R3 | Przekaźnik wentylatora |
| R4 | Przekaźnik OVP |
Za zapalniczkę odpowiada bezpiecznik nr 19.
Skrzynka przekaźników
Znajduje się obok głównego pudełka. Zamykana jest także pokrywą ochronną.
Typ 1

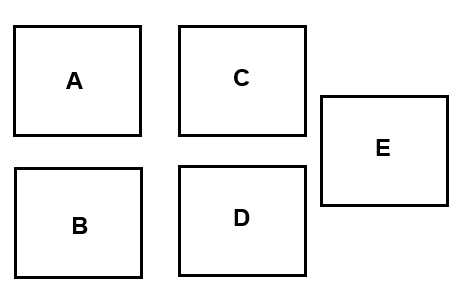

Schemat
Oznaczenie
| A | Przekaźnik komfortu |
| B | Elektryczne szyby, elektrycznie sterowane fotele |
| C | K3 = Podgrzewacz kolektora dolotowego |
| K8/1 = podwójny dodatkowy wentylator | |
| K9 = dodatkowy wentylator | |
| K12 = Tempomat, odcięcie paliwa | |
| D | Przekaźnik czyszczenia reflektorów |
| mi | K12/1 = Tempomat |
| K17 / 1 = odcięcie paliwa | |
| K17/2 = odcięcie paliwa z odcięciem |
Typ 2

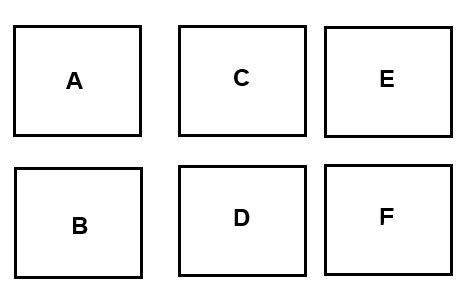

Schemat
Opis
| A | K24 = Przekaźnik komfortu (USA) |
| F12 = Dodatkowa skrzynka bezpieczników, nagrzewnica pomocnicza | |
| B | F22/1 = Dodatkowa skrzynka bezpieczników, wentylator, hak holowniczy, podgrzewane siedzenia (AHV/SIH) |
| C | K9 = dodatkowy wentylator |
| K12 = Tempomat, odcięcie paliwa | |
| D | K2 = Spryskiwacz reflektorów |
| mi | K3/1 = Podgrzewacz kolektora dolotowego (PSV) |
| F | F14 = Dodatkowa skrzynka bezpieczników, system bezpieczeństwa (EDW) |
| K12/1 = odcięcie ciśnienia doładowania tempomatu | |
| K35 = Podgrzewany czujnik tlenu |
Jest coś do dodania – napisz w komentarzach.
