Mercedes-Benz Sprinter 1 generacji był produkowany w latach 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 z różnymi wersjami nadwozia oznaczonymi jako W901 / W902 / W903 / W904 / W905 . W tym czasie model był aktualizowany 2 razy. W tym poście znajdziesz opis bezpieczników i przekaźników Mercedes Sprinter 1 wraz ze schematami skrzynek, ich zdjęciami i lokalizacją. Wybierz bezpieczniki zapalniczki i pompy paliwa.
Konstrukcja pudełek i przeznaczenie znajdujących się w nich elementów może różnić się od prezentowanych i zależeć od roku produkcji oraz poziomu wyposażenia Twojego samochodu.
Nieodpowiednia generacja lub schemat ?
[ Opis Sprintera 2G ]
[ Opis Sprintera 3G ]
Contents
Skrzynka bezpieczników pod panelem

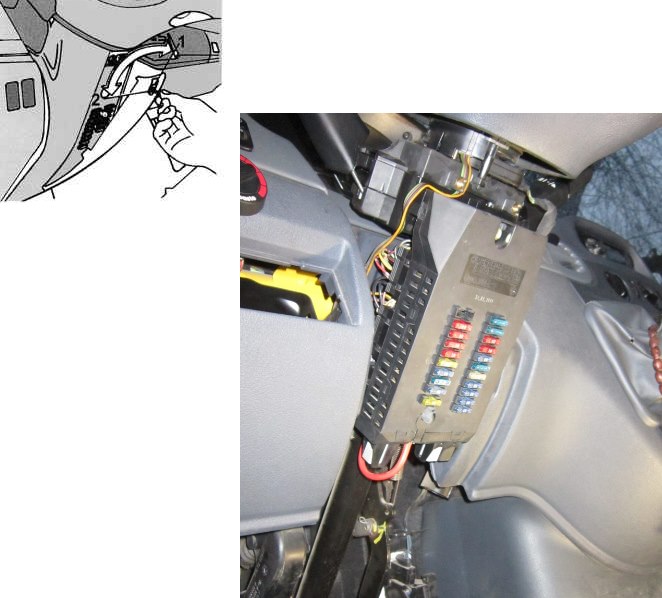

Pierwsza skrzynka bezpieczników i przekaźników jest zainstalowana pod panelem. Aby uzyskać dostęp, zdejmij pokrywę ochronną.

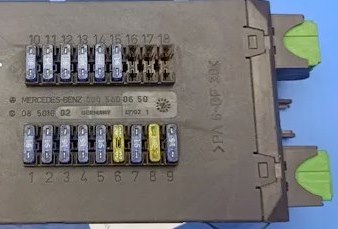

Typ 1
Schemat
Opis
| 1 | Światło pozycyjne prawe tylne i światło pozycyjne prawe – 15 A. |
| 2 | Światło drogowe prawe – 15 A. |
| 3 | Reflektor świateł drogowych lewy, sygnał świetlny – 15 A. |
| 4 | Światła cofania – 15 A. |
| 5 | Światła stopu – 15 A. |
| 6 | Silnik wycieraczek – 20 A. |
| 7 | Ogrzewana tylna szyba, sygnał – 15 A. |
| 8 | Lampa wewnętrzna, zapalniczka, magnetofon radiowy – 20 A. |
| 9 | Zegar, sygnalizacja świetlna awaryjna, światła postojowe – 20 A. |
| 10 | Oświetlenie tablicy przyrządów, oświetlenie tablicy rejestracyjnej, światła do jazdy dziennej – 15 A. |
| 11 | Lewe tylne światło pozycyjne i lewe światło postojowe – 15 A. |
| 12 | Światło mijania prawego reflektora – 15 A. |
| 13 | Światło mijania lewe – 15 A. |
| 14 | Światło przeciwmgielne, tylne światło przeciwmgielne – 15 A. |
| 15 | Magnetofon radiowy – 15 A, |
| 16 | rezerwa |
| 17 | rezerwa |
| 18 | rezerwa |
W przypadku zapalniczki bezpiecznik nr 8 odpowiada za 20A.
Pod tą skrzynką bezpieczników można umieścić oddzielne przekaźniki (przekaźniki wycieraczek i kierunkowskazów).
Typ 2

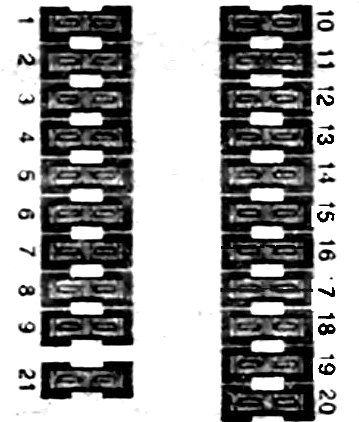

Schemat
Przeznaczenie
| 1 | 10A Prawe światło postojowe, prawe światło tylne |
| 2 | 10A Prawy reflektor świateł drogowych |
| 3 | 10A Lewy reflektor świateł drogowych, kontrolka świateł drogowych |
| 4 | 10A Światło cofania |
| 5 | 10A Światła stopu |
| 6 | 20A Silnik wycieraczek |
| 7 | 15A Sygnał dźwiękowy, podgrzewana tylna szyba, przekaźnik akcesoriów (obwód 15) |
| 8 | 20A Lampa wewnętrzna, zapalniczka samochodowa ; radio (łańcuch 30) |
| 9 | 15A Zegar, światła awaryjne, światło postojowe |
| 10 | 10A Oświetlenie tablicy przyrządów, oświetlenie tablicy rejestracyjnej, światło do jazdy dziennej |
| 11 | 10A Lewe światło postojowe, lewe tylne światło pozycyjne |
| 12 | 10A Światła mijania, prawy reflektor |
| 13 | 10A Lewy reflektor świateł mijania |
| 14 | 15A Światła przeciwmgielne, tylne światło przeciwmgielne |
| 15 | 10A Odbiornik radiowy (obwód 15) |
| 16 | 25A Jednostka sterująca silnikiem Diesla (obwód 30) |
| 17 | 15A Jednostka sterująca silnika (obwód 30) |
| 18 | 15A Zapłon (obwód 15) |
| 19 | 15A Pompa benzyny (obwód 30) |
| 20 | 15A Panel sterowania ogrzewaniem (obwód 30) |
| 21 | 30A Wentylator ogrzewania, przód (obwód 30) |
W przypadku zapalniczki bezpiecznik nr 8 odpowiada za 20A.
Przekaźniki mocowane są na dole:
- Wycieraczki
- Kontrola silnika
- Kierunkowskazy, zagrożenie
Pudełko pod siedzeniem
Typ 1

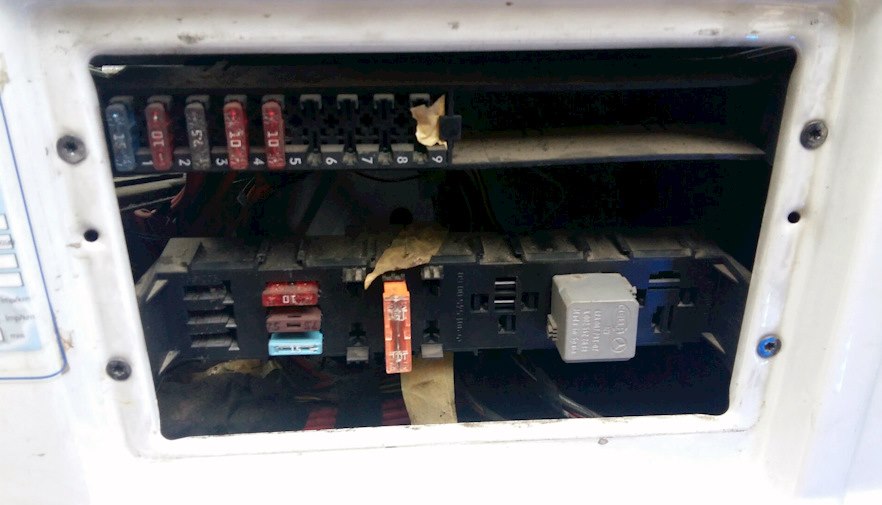

Dodatkowy przekaźnik i skrzynka bezpieczników znajduje się pod siedzeniem kierowcy za osłoną ochronną.
Zdjęcie poglądowe

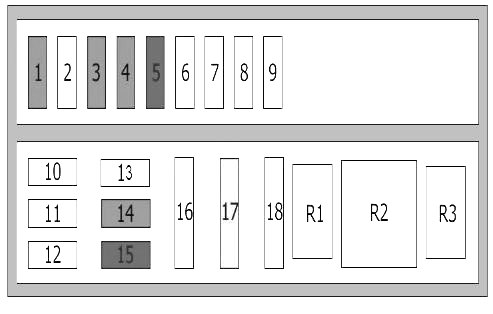

Schemat
Oznaczenie
| R1 | Przekaźnik klaksonu |
| R2 | Specjalny sprzęt |
| R3 | Przekaźnik pompy płynu chłodzącego |
| 1 | 7,5A Licznik kombinowany |
| 2 | 25A Dodatkowa grzałka |
| 3 | Brzęczyk 7,5A |
| 4 | Brzęczyk 7,5A |
| 5 | 10A Dodatkowa grzałka |
Typ 2

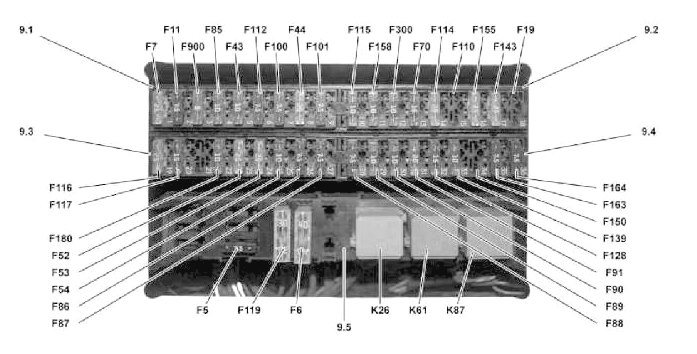

Schemat
Opis
| 9.1 | |
| F7 | ESP, terminal 30 |
| F11 | zestaw wskaźników |
| F900 | Terminal 30 |
| F85 | Światła do jazdy dziennej, terminal 30 |
| F43 | Zdalne sterowanie radiowe |
| F112 | Centralny zamek, terminal 30 |
| F100 | Centralny zamek, terminal 30 |
| F44 | Systemy centralnego zamka |
| F101 | Dodatkowy podgrzewacz cieczy |
| 9.2 | |
| F115 | Terminal D+ |
| F158 | Pompa paliwowa |
| F300 | Oświetlenie wewnętrzne |
| F70 | Przekaźnik el. zacisk obwodu D+ |
| F114 | Dodatkowy wymiennik ciepła |
| F110 | gniazdo przyczepy |
| F155 | Dodatkowy grzejnik |
| F143 | Dodatkowy podgrzewacz cieczy |
| F19 | Dodatkowy moduł kierunkowskazów II |
| 9.3 | |
| F116 | Terminal 30 |
| F117 | Terminal 15 |
| F180 | Terminal 30 |
| F52 | Podnośnik szyby drzwi pasażera przednich |
| F53 | Elektryczna szyba drzwi kierowcy |
| F54 | Podgrzewane i regulowane lusterka zewnętrzne |
| F86 | Światła do jazdy dziennej, terminal 15 |
| F87 | Lewy reflektor |
| 9.4 | |
| F88 | Prawy reflektor |
| F89 | Zacisk przekaźnika 87 (1) |
| F90 | Zacisk przekaźnika 87 (2) |
| F91 | Zacisk przekaźnika 87 (3) |
| F128 | Podgrzewany fotel kierowcy |
| F139 | Dodatkowy podgrzewacz cieczy |
| F150 | Wentylator dachowy |
| F163 | Tachograf, terminal 30 |
| F164 | Tachograf, terminal 15 |
| 9.5 | |
| F5 | ESP |
| F119 | Dodatkowy wentylator klimatyzacji |
| F6 | ESP, terminal 30 |
| Przekaźnik | |
| K26 | Zacisk przekaźnika D+ |
| K61 | Przekaźnik rozrusznika |
| K87 | Zacisk przekaźnika 87 |
Pod fotelem kierowcy można zamontować dodatkowe przekaźniki.
