Mercedes 202 to samochód osobowy niemieckiego producenta samochodów z serii klasy C, produkowany w latach 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 z różnymi opcjami silnika (C180, C200, C220 CDI, C230, C240, C280) w sedanie w202 i kombi s202 . W tym czasie model został odnowiony. W tej publikacji znajdziesz informacje o lokalizacji wszystkich elektronicznych sterowników, szczegółowy opis bezpieczników i przekaźników Mercedes 202 ze schematami skrzynkowymi i zdjęciami. Zwróć uwagę na bezpiecznik zapalniczki.
Umiejscowienie klocków i przeznaczenie znajdujących się w nich elementów może różnić się od przedstawionych i zależeć od roku produkcji oraz poziomu wyposażenia Twojego samochodu. Sprawdź informacje na podstawie diagramów znajdujących się w broszurach znajdujących się na okładkach pudełek lub obok nich.

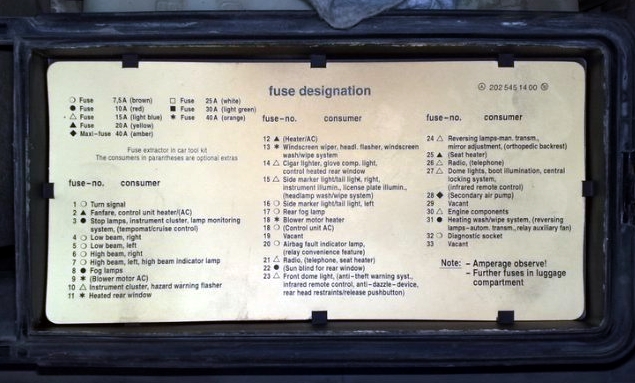

Schemat z okładki pudełka
Contents
Lokalizacja

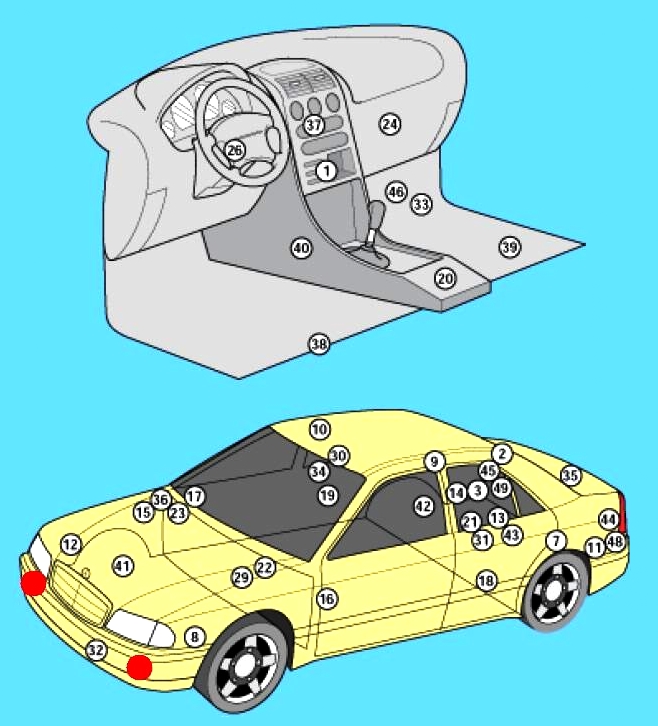

Rysunek poglądowy
Opis
| 1 | Elektroniczna jednostka sterująca klimatyzacją |
| 2 | Wzmacniacz sygnału antenowego – panel sufitowy (wagon) |
| 3 | Sterownik antykradzieżowy – prawa strona bagażnika |
| 7 | Czujnik pochylenia pojazdu (system antykradzieżowy) |
| 8 | Sygnał dźwiękowy antywłamaniowy – za nakładką przedniego lewego nadkola |
| 9 | Czujnik zmiany głośności (system antykradzieżowy), lewy – słupek B |
| 10 | Czujnik zmiany głośności (system antykradzieżowy), prawy – słupek B |
| 11 | Wzmacniacz wyjściowy audio – lewy bagażnik |
| 12 | Dodatkowa jednostka sterująca nagrzewnicą |
| 13 | Akumulator – wnęka na koło zapasowe |
| 14 | Sterownik centralnego zamka – funkcje: odszranianie szyby tylnej, lampka oświetlenia wnętrza – tył, zabezpieczenie przed kradzieżą, pokrywa bagażnika / lampka tylnych drzwi, zamek pokrywy bagażnika / klapy bagażnika – prawa strona bagażnika |
| 15 | Złącze diagnostyczne (DLC) |
| 16 | Sterownik elektryczny drzwi, strona kierowcy |
| 17 | Sterownik elektryczny drzwi, strona pasażera |
| 18 | Sterownik elektryczny drzwi, strona kierowcy (tył) |
| 19 | Sterownik elektryczny drzwi, strona pasażera (tył) |
| 20 | Jednostka sterująca elektrycznie sterowanymi szybami / jednostka sterująca elektrycznie sterowanymi lusterkami zewnętrznymi – w skrzynce rozdzielczej konsoli środkowej |
| 21 | Skrzynka bezpieczników/przekaźników, przedział bagażowy (wnęka na koło zapasowe) |
| 22 | Skrzynka bezpieczników/przekaźników, komora silnika 1 |
| 23 | Skrzynka bezpieczników/przekaźników, komora silnika 2 |
| 24 | Jednostka sterująca zasięgiem reflektorów (lampy ksenonowe) |
| 25 | Klaksony – za przednim zderzakiem |
| 26 | Jednostka sterująca stacyjki zapłonu |
| 29 | Wielofunkcyjna jednostka sterująca 1 – funkcje: centralny zamek, alarm, odmrażanie tylnej szyby, kierunkowskazy, wycieraczki, spryskiwacze reflektorów, klimatyzacja, zagłówki (tył), klaksony |
| 30 | Wielofunkcyjna jednostka sterująca 2-funkcyjna: Lampy wewnętrzne, szyberdach, lampki w lusterku kosmetycznym |
| 31 | Sterownik nawigacji – wnęka na koło zapasowe |
| 32 | Czujnik temperatury otoczenia |
| 33 | Jednostka sterująca systemem parkowania – prawa przestrzeń na nogi |
| 34 | Czujnik deszczu – w lusterku wstecznym wewnętrznym |
| 35 | Przekaźnik tylnej wycieraczki/spryskiwacza – za dolnym wykończeniem tylnej klapy (w wersji kombi) |
| 36 | Funkcje skrzynki przekaźnikowej: Przekaźnik zabezpieczenia przed przeciążeniem/przepięciami, Przekaźnik rozrusznika, Przekaźnik pompy powietrza wydechowego (benzyna), Przekaźnik układu sterowania skrzynią biegów (Diesel) |
| 37 | Sterownik ogrzewania siedzenia, przód – w bloku przełączników |
| 38 | Czujnik uderzenia bocznego, lewy – pod przednim siedzeniem |
| 39 | Czujnik uderzenia bocznego, prawy – pod przednim siedzeniem |
| 40 | Elektroniczna jednostka sterująca SRS |
| 41 | Czujnik wysokości nadwozia przód – sterowanie reflektorami (lampy ksenonowe) |
| 42 | Czujnik wysokości nadwozia tył – sterowanie reflektorami (lampy ksenonowe) |
| 43 | Jednostka sterująca interfejsu telefonu – wnęka na koło zapasowe |
| 44 | Jednostka sterująca interfejsu telefonu – lewa strona bagażnika (dla telefonu komórkowego) |
| 45 | Jednostka sterująca interfejsu telefonu – prawa strona bagażnika (dla telefonu komórkowego) (kombi) |
| 46 | Elektroniczny moduł sterujący skrzynią biegów – przednia prawa przestrzeń na nogi |
| 48 | Jednostka aktywacji głosowej – lewa linia bagażnika |
| 49 | Jednostka systemu aktywacji głosowej – prawa strona bagażnika (kombi) |
Komora silnika

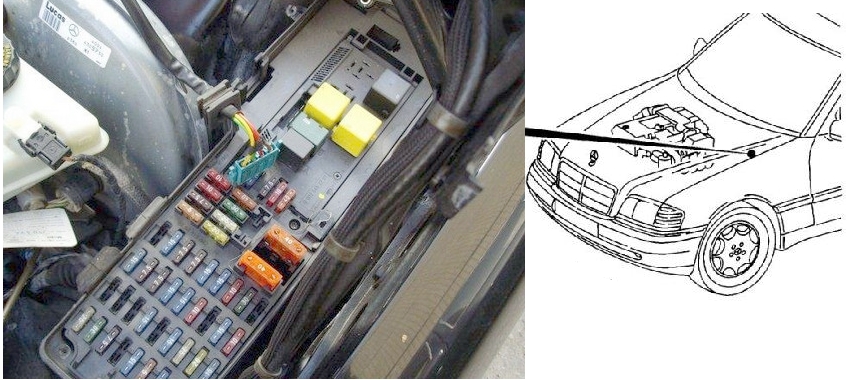

Główna skrzynka bezpieczników i przekaźników

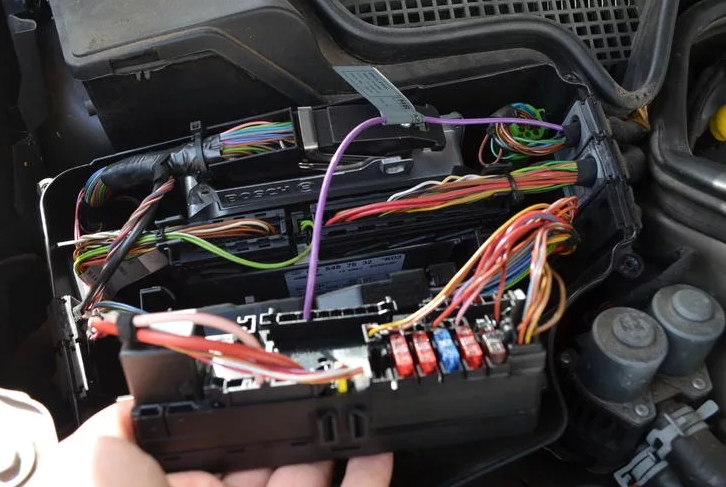

Znajduje się pod maską po lewej stronie komory silnika i może składać się z dwóch sekcji (bezpieczniki i przekaźniki).
Przekaźnik
Typ 1
Diagram
Przeznaczenie
- Przekaźnik klaksonu
- Przekaźnik pompy spryskiwacza szyby przedniej
- Przekaźnik silnika wycieraczek szyby przedniej 1
- Przekaźnik silnika wycieraczek szyby przedniej 2
- Przekaźnik pompy spryskiwacza reflektorów
- Przekaźnik silnika pompy ABS (TCS/ESP)
Typ 2

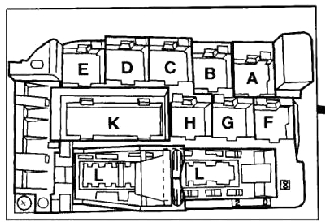

Schemat
Oznaczenie
- A – K3/1 Przekaźnik dodatkowego ogrzewania przewodu wydechowego turbo (PSV)
- B – K20 Przekaźnik pompy wstępnej paliwa
- C/D – K9 Przekaźnik wentylatora pomocniczego
- E – K2 Przekaźnik wycieraczek/spryskiwaczy reflektorów
- F – K39 Przekaźnik klaksonu
- G – K19/1 Przekaźnik modułu opcjonalnego
- H – K17 Przekaźnik wentylatora
- K – N10 Przekaźnik kombinowany (kierunkowskazy, podgrzewana tylna szyba, silnik wycieraczek itp.)
- L – N7 Przekaźnik sterujący lampą
Bezpieczniki

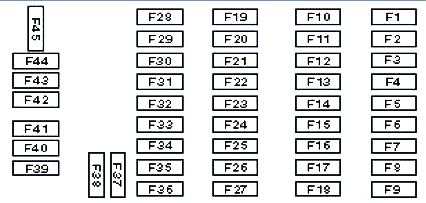

Typ 1
Schemat
Opis
| F1 | (5A) Sterownik ogrzewania siedzenia (przód), napęd pasa bezpieczeństwa (komfort) |
| F2 | (5A) Czujnik siedzenia pasażera, czujniki uderzenia bocznego, sterownik napinacza pasa bezpieczeństwa |
| F3 | (15A) System audio, telefon, jednostka systemu aktywacji głosowej |
| F4 | (5A) Zestaw wskaźników |
| F5 | (15A) Złącze zasilania akcesoriów (kombi), system nawigacji, roleta przeciwsłoneczna |
| F6 | (7,5A) Składane lusterka zewnętrzne |
| F7 | (7,5A) Elektrycznie sterowane lusterka zewnętrzne, elektrycznie sterowane szyby, reostat do przyciemniania podświetlenia zestawu wskaźników, włącznik świateł cofania, zamek tylnych drzwi/pokrywy bagażnika, system nawigacji, telefon (06/98), jednostka sterująca (w razie wypadku) (06/98-05/99) |
| F8 | (30A) Moduł sterowania elektrycznego drzwi, strona kierowcy |
| F9 | (25A) Szyberdach, lampy wewnętrzne, czujnik deszczu, pełny zamek drzwi, reostat podświetlenia zestawu wskaźników, automatycznie przyciemniające się lusterka, zdalny zamek centralny |
| F10 | (15A) System audio, telefon |
| F11 | (20A) Ogrzewanie siedzenia |
| F12 | (25 A) System audio |
| F13 | (15A) Lampy cofania (06/98), jednostka sterująca zasięgiem reflektorów (lampy ksenonowe) |
| F14 | (5A) Jednostka sterująca systemu parkowania |
| F15 | (15A) Wycieraczka/spryskiwacz tylnej szyby (kombi) |
| F 16 | (5A) Program stabilności |
| F17 | (30A) Elektryczny sterownik drzwi, strona kierowcy (tył) |
| F18 | (25A) Wzmacniacze kierunkowskazów (^05/98), złącze elektryczne przyczepy |
| F19 | (10A) Zestaw wskaźników, jednostka monitorująca stan lampy, jednostka sterująca oświetleniem dziennym |
| F20 | (15A) Układ klimatyzacji, ogrzewanie/wentylacja |
| F21 | — |
| F22 | (10A) Przełącznik kombinowany (wycieraczka/spryskiwacz przedniej szyby, kierunkowskazy, światła mijania/drogowe, spryskiwacze reflektorów) |
| F23 | (15 A) Bezpiecznik zapalniczki samochodowej , oświetlenie schowka podręcznego |
| F24 | (15A) Światła obrysowe przednie/tylne (prawe), złącze elektryczne przyczepy (obrysowe tylne lewe), zestaw wskaźników, oświetlenie tablicy rejestracyjnej, lampka zapalniczki samochodowej, spryskiwacze reflektorów |
| F25 | (7,5A) Przednie/tylne znaczniki (prawe), złącze elektryczne przyczepy (tylne, prawe znaczniki) |
| F26 | (7,5 A) Światła przeciwmgielne, złącze elektryczne przyczepy (światła przeciwmgielne) |
| F27 | (15A) Siłownik regulacji kolumny kierownicy |
| F28 | (10A) Zapalniczka, minibar |
| F29 | (30A) Silnik wentylatora klimatyzacji/nagrzewnicy |
| F30 | (10A) Zestaw wskaźników, układ klimatyzacji, ogrzewanie/wentylacja |
| F31 | (7,5A / 15A) Reflektor prawy – światła mijania |
| F32 | (7,5A/15A) Reflektor lewy – światło mijania |
| F33 | (7,5A) Reflektor prawy – światło drogowe |
| F34 | (7,5A) Reflektor lewy – światło drogowe |
| F35 | (15A) Światła przeciwmgielne |
| F36 | — |
| F37 | — |
| F38 | (30A/40A/60A) Klimatyzator |
| F39 | — |
| F40 | (10A) Sygnały dźwiękowe |
| F41 | (15A) Kierunkowskazy, lampki zestawu wskaźników – kierunkowskazy, klaksony, wycieraczka/spryskiwacz przedniej szyby, czujnik deszczu, odmrażacz tylnej szyby, silnik wentylatora chłodzącego, dodatkowy układ ogrzewania/klimatyzacji, spryskiwacze reflektorów, światła awaryjne |
| F42 | (7,5 A) Podgrzewacz płynu do spryskiwaczy przedniej szyby |
| F43 | (7,5 A) Silnik pompy spryskiwacza szyby przedniej |
| F44 | (40A) Wycieraczki, czujnik deszczu |
| F45 | (15A) Spryskiwacze reflektorów |
Za zapalniczkę odpowiada bezpiecznik nr 23.

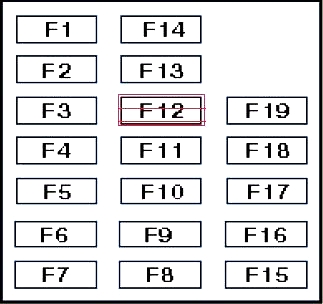

Typ 2

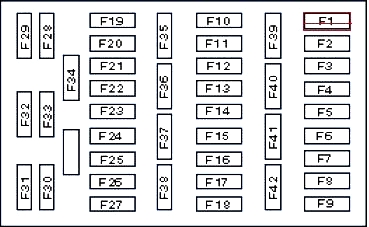

Schemat
Przeznaczenie
| F1 | (7,5A) Kierunkowskazy |
| F2 | (15A) Sygnały dźwiękowe, sterownik nagrzewnicy |
| F3 | (15A) Światła hamowania, zestaw wskaźników, monitor stanu lamp, podgrzewacze strumieniowe spryskiwaczy przedniej szyby |
| F4 | (7,5A) Światła mijania – prawy reflektor |
| F5 | (7,5A) Światła mijania – lewy reflektor |
| F6 | (7,5A) Światło drogowe – prawy reflektor |
| F7 | (7,5A) Światła drogowe – lewy reflektor, kierunkowskaz świateł drogowych |
| F8 | (10A) Światła przeciwmgielne |
| F9 | (30A) Silnik wentylatora nagrzewnicy |
| F10 | (15A) Zestaw wskaźników i alarm |
| F11 | (40A) Ogrzewanie tylnej szyby |
| F12 | (10A) Układ klimatyzacji, nagrzewnica |
| F13 | (40A) Silnik wycieraczek szyby przedniej, spryskiwacze szyby przedniej, włącznik świateł drogowych reflektorów |
| F14 | (15A) Zapalniczka samochodowa , oświetlenie schowka podręcznego |
| F15 | (15A) Obrys przedni – prawy, tylny – prawy, oświetlenie zestawu wskaźników, oświetlenie tablicy rejestracyjnej |
| F 16 | (7,5A) Marker przedni – lewy, znacznik tylny – lewy |
| F17 | (7,5 A) Tylne światło przeciwmgłowe |
| F18 | (7,5 A) Jednostka sterująca silnika wentylatora nagrzewnicy, silnik wentylatora skraplacza klimatyzatora |
| F19 | (15A) Złącze elektryczne przyczepy |
| F20 | (7,5A) Wskaźnik SRS |
| F21 | (15A) System audio, telefon, sterownik ogrzewania siedzeń |
| F22 | (10A) Rolety na tylną szybę |
| F23 | (15A) Oświetlenie wewnętrzne, zabezpieczenie przed kradzieżą, zagłówki tylnych siedzeń, wycieraczka/spryskiwacz tylnej szyby |
| F24 | (15A) Światła cofania, elektryczne lusterka boczne |
| F25 | (20A) Ogrzewanie siedzenia |
| F26 | (15A) System audio, telefon |
| F27 | (15A) Oświetlenie wnętrza, oświetlenie bagażnika, centralny zamek, zabezpieczenie przed kradzieżą |
| F28 | — |
| F29 | (30A) Wentylator skraplacza klimatyzacji |
Za zapalniczkę odpowiada bezpiecznik nr 14.
Typ 3

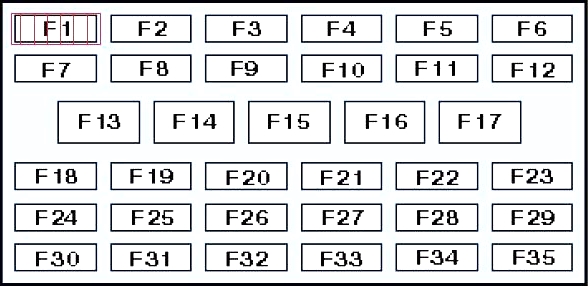

Schemat
Oznaczenie
| F1 | (7,5A) Światła mijania – prawy reflektor |
| F2 | (10A/15A) Zapalniczka samochodowa , oświetlenie schowka podręcznego, system audio |
| F3 | (10A) System audio, sterowanie ogrzewaniem, klimatyzacja |
| F4 | (15A) Kierunkowskazy, alarm, zegar |
| F5 | (20 A) Sygnały dźwiękowe, sterownik ogrzewania, klimatyzacja |
| F6 | (7,5A) Kierunkowskazy – lewe |
| F7 | (7,5A) Światła mijania – lewy reflektor |
| F8 | (7,5A) Ogrzewanie tylnej szyby, wewnętrzne lusterka wsteczne |
| F9 | (7,5 A) Lampka zapalniczki samochodowej, oświetlenie tablicy rejestracyjnej, zestaw wskaźników |
| F10 | Zapasowy |
| F11 | (7,5A) Klimatyzator |
| F12 | (10A) Światła stopu, zestaw wskaźników, monitor stanu lamp |
| F13 | (30A) silnik wentylatora nagrzewnicy dodatkowej |
| F14 | (30A) Silnik wentylatora nagrzewnicy |
| F15 | (30A) Silnik wycieraczek szyby przedniej |
| F 16 | (30A) Ogrzewanie tylnej szyby |
| F17 | (40A) Silnik pompy wylotowej powietrza |
| F18 | (7,5A) Marker przedni – lewy, znacznik tylny – lewy |
| F19 | (7,5A) Światło drogowe – prawy reflektor |
| F20 | (10A/15A) Podgrzewacze foteli, radio, telefon, roleta przeciwsłoneczna – tył |
| F21 | (7,5A) Antena |
| F22 | (10A) Światła przeciwmgielne |
| F23 | (15A) Złącze diagnostyczne, zabezpieczenie przed przeciążeniem, zawór EVAP, zawór recyrkulacji spalin (EGR), siłownik zmiennych faz rozrządu, przekaźnik świecy żarowej |
| F24 | (10A) Marker przedni – lewy, znacznik tylny – lewy |
| F25 | (7,5A) Światła drogowe – lewy reflektor, kierunkowskaz świateł drogowych |
| F26 | (7,5A) Wskaźnik SRS, sterownik podnośnika szyb, telefon |
| F27 | (7,5A) Lampy oświetlenia lokalnego. Lampa oświetlenia wnętrza |
| F28 | (7,5 A) Tylne światła przeciwmgielne |
| F29 | (15A) Światła cofania, elektrycznie sterowane lusterka boczne, podgrzewacze lusterek bocznych, podgrzewacze strumieniowe spryskiwaczy przedniej szyby, czujnik położenia dźwigni zmiany biegów |
| F30 | (10A) Spryskiwacz/środek do czyszczenia reflektorów |
| F31 | Zapasowy |
| F32 | (7,5A) Jednostka diagnostyczna |
| F33 | (15A) Lampy wewnętrzne, lampa bagażnika, lampki w lusterku kosmetycznym, centralny zamek |
| F34 | (7,5A) Elektryczne silniczki do regulacji zagłówków, system oświetlenia dziennego |
| F35 | (7,5A) Lampa wewnętrzna – przednia, zabezpieczenie przed kradzieżą, sterownik elektryczny przyczepy |
Bezpiecznik nr 2 odpowiada za zapalniczkę.
Dodatkowa skrzynka bezpieczników i przekaźników
Montuje się go w utwardzonej części komory silnika.

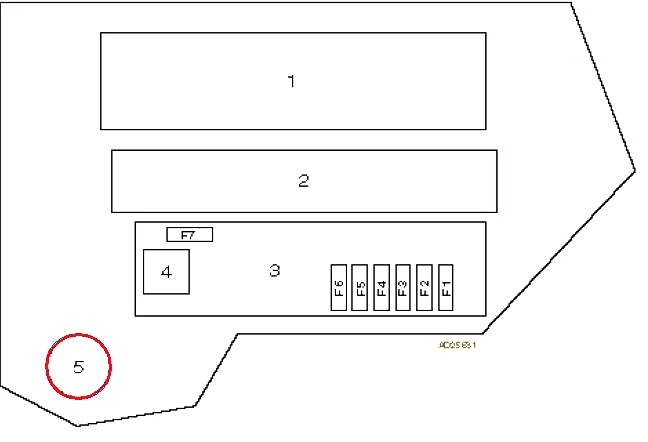

Schemat
Przeznaczenie
| 1 | Elektroniczna jednostka sterująca silnikiem |
| 2 | Elektroniczna jednostka sterująca ABS/ESP |
| 3 | Skrzynka przekaźników — zawiera: przekaźnik zabezpieczenia przed przeciążeniem/przepięciami, przekaźnik rozrusznika, przekaźnik pompy powietrza wylotowego — benzyna |
| 4 | Przekaźnik rozrusznika |
| 5 | Złącze diagnostyczne (DLC) |
| F1 | (7,5A) Złącze diagnostyczne (DLC) |
| F2 | (10A) ABS/ESP – benzyna |
| F3 | (10A/25A) Automatyczna skrzynia biegów |
| F4 | (15A) System zarządzania silnikiem Mercedes 202 – benzyna |
| F5 | (20A) Układ sterowania silnikiem – benzyna |
| F6 | (15A) Układ sterowania silnikiem – benzyna |
| F7 | (40A) Pompa powietrza wywiewanego – benzyna |
Bagażnik

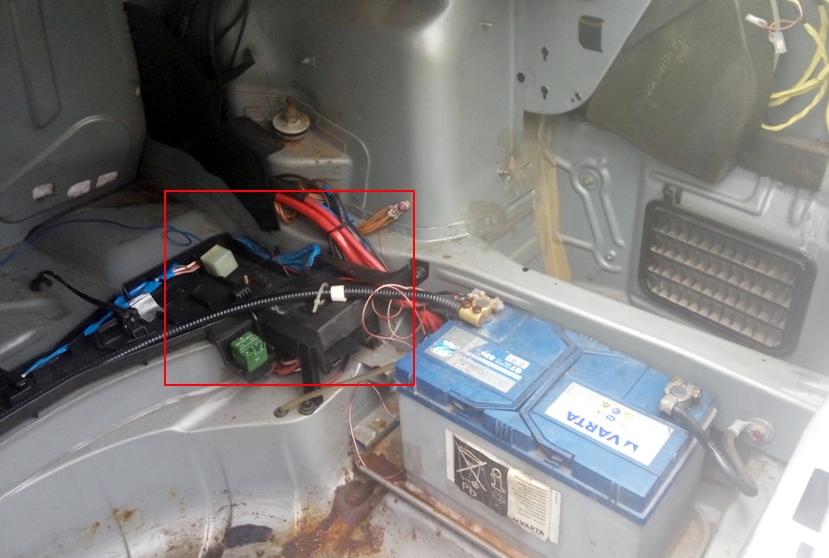

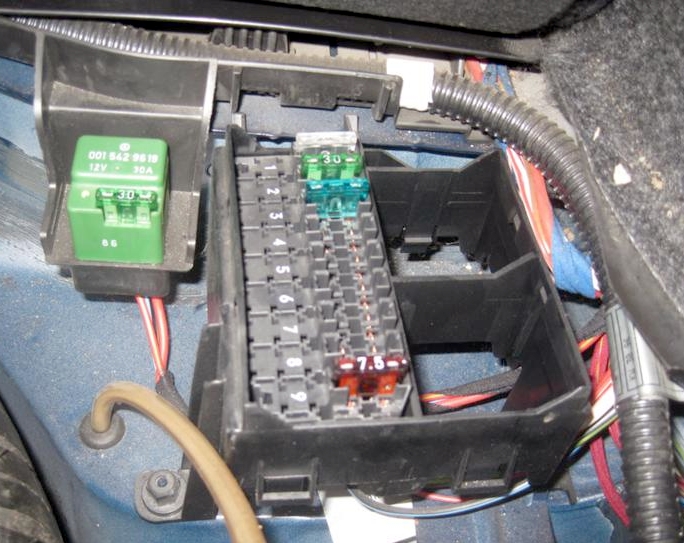

W bagażniku obok akumulatora znajduje się kolejna skrzynka bezpieczników. Obok jest przekaźnik pompy paliwa.
Typ 1
Schemat
Opis
| F1 | 25A System audio |
| F2 | Wielofunkcyjna skrzynka sterownicza 7,5A |
| F3 | 20A System antykradzieżowy |
| F4 | Antena 7,5A |
| F5 | Lampy wewnętrzne 7,5A |
| F6 | 25A Wyposażenie elektryczne przyczepy |
| F7 | 30A Elektryczne szyby – tył |
| F8 | 30A Elektryczne szyby – przód |
| F9 | 20A Łukasz |
| F10 | Fotel elektryczny 30A – lewy |
| F11 | 20A Fotel elektryczny – lewy |
| F12 | Fotel elektryczny 20A – prawy |
| F13 | Fotel elektryczny 20A – prawy |
Typ 2
Schemat
Przeznaczenie
| F1 | 25A Pompa paliwa |
| F2 | 30A Jednostka sterująca centralnym zamkiem |
| F3 | 30A Elektryczna szyba (drzwi kierowcy) |
| F4 | 40A Jednostka sterująca centralnym zamkiem |
| F5 | 30A Okno elektryczne, strona kierowcy (tył) |
| F6 | 5A Lampka wewnętrzna – tylna, lampka oświetlenia tylnych drzwi/pokrywy bagażnika, elektrycznie sterowane fotele |
| F7 | 5A System antykradzieżowy |
| F8 | — |
| F9 | — |
| F10 | 25A Napęd elektryczny lewego przedniego siedzenia |
| F11 | 25A Napęd elektryczny lewego przedniego siedzenia |
| F12 | 25A Zasilanie prawego przedniego siedzenia |
| F13 | 25A Zasilanie prawego przedniego siedzenia |
| F14 | — |
| F15 | — |
| F 16 | — |
| F17 | — |
Typ 3
Schemat
Oznaczenie
| F1 | Fotel elektryczny 25A (po lewej) |
| F2 | Fotel elektryczny 25A (prawy) |
| F3 | Fotel elektryczny 25A (po lewej) |
| F4 | Fotel elektryczny 25A (prawy) |
| F5 | 25A System audio |
| F6 | Zmieniarka CD 7,5A |
| F7 | 30A Elektryczne szyby – tył |
| F8 | 7,5A Jednostka sterująca systemem antykradzieżowym |
| F9 | Wielofunkcyjna skrzynka sterownicza 7,5A |
| F10 | 30A Elektryczne szyby – przód |
| F11 | 20A Zabezpieczenie przed kradzieżą, klaksony |
| F12 | 20A Ogrzewanie siedzenia |
| F13 | 20A Łukasz |
| F14 | 25A System antykradzieżowy |
| F15 | Zapasowy |
| F 16 | Zapasowy |
| F17 | Telefon 30A |
| F18 | 25A Wyposażenie elektryczne przyczepy |
| F19 | Zapasowy |
Znalazłeś błąd lub masz coś do dodania? Czekamy na Twoje komentarze.
