Mercedes-Benz Actros mp3 reprezentuje 3 generację gamy Mercedes Actros, Mercedes-Benz Actros mp2 – 2 generację. Lata wydania MP2: 2003, 2004, 2005, 2006, 2007. Mp3: 2008, 2009, 2010, 2011, 2012. Najpopularniejszy Mercedes-Benz Actros 1844 1841 . W tym artykule znajdziesz opis bezpieczników i przekaźników Mercedes Actros mp3 mp2 wraz ze schematem skrzynki i jej lokalizacją. Zwróć uwagę na bezpiecznik zapalniczki.
Schemat nie pasuje lub nie ta generacja?
[ Opis Mercedes Actros mp1 ]
[ Opis Mercedes Actros mp4 ]
Skrzynka bezpieczników i przekaźników

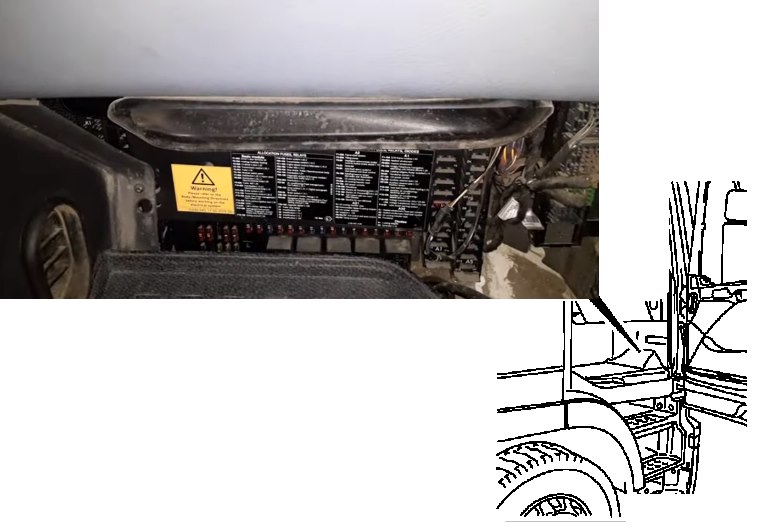

Główna skrzynka bezpieczników i przekaźników znajduje się w kabinie, w przestrzeni na nogi pasażera. Aby uzyskać dostęp, należy zdjąć osłonę ochronną z zapięciami po bokach.

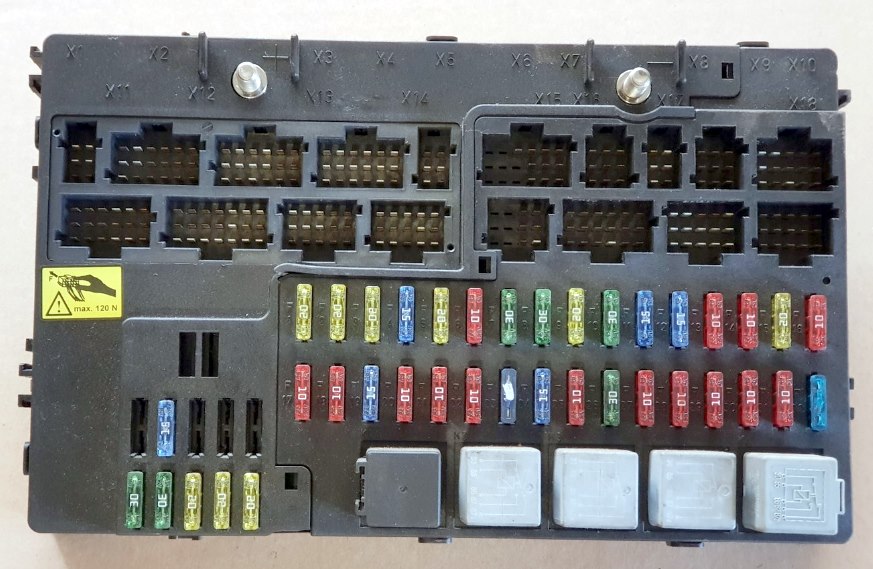

Zdjęcie poglądowe
Należy pamiętać, że nie ma jednego ogólnego opisu dla wszystkich modeli Mercedes Actros mp2 i mp3. Przeznaczenie elementów oraz wykonanie skrzyń może różnić się od prezentowanych i zależy od roku produkcji oraz poziomu wyposażenia Twojego samochodu. Sprawdź aktualne oznaczenie na podstawie diagramów na okładce pudełka.

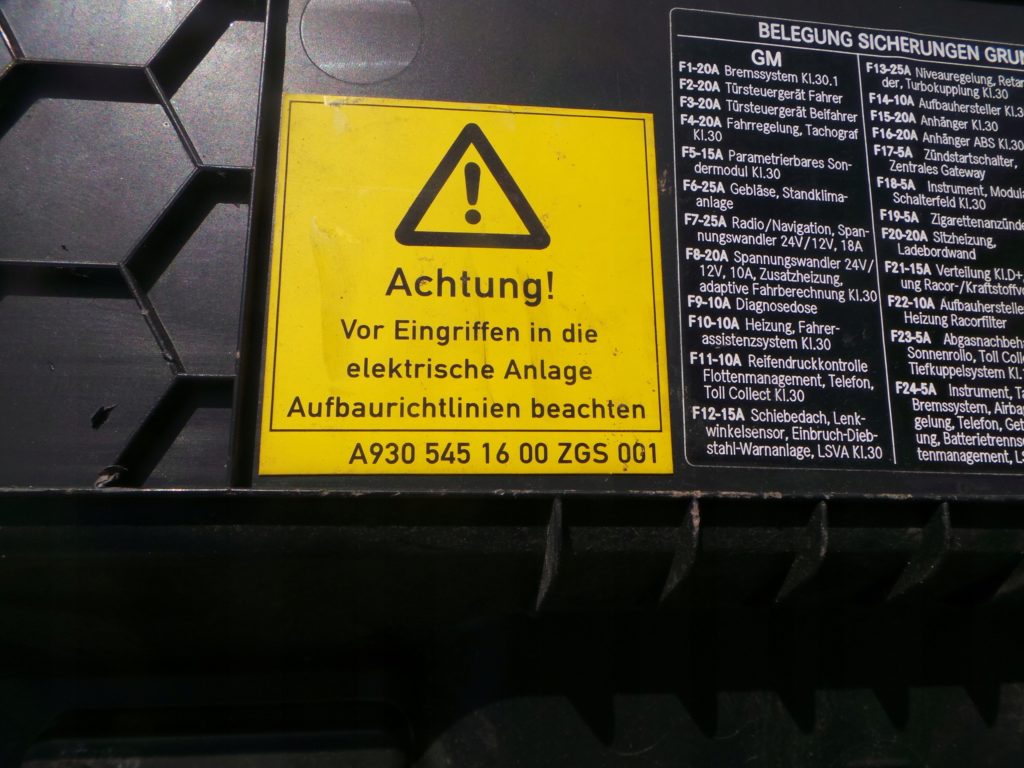

Schemat z pokrywy pudełka

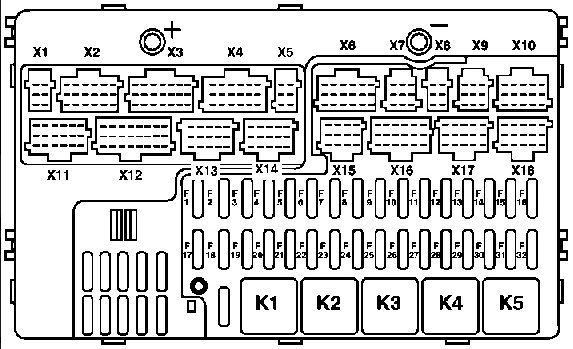

Schemat
Opis
| F1 | 20A drzwi kierowcy (moduł sterujący drzwiami), panel sterowania nagrzewnicą, nagrzewnica dodatkowa (suszarka do włosów) |
| F2 | Rezerwa 20A |
| F3 | 20A drzwi pasażera (moduł sterujący drzwiami) |
| F4 | Sterowanie zmianą biegów 15A |
| F5 | Gniazdo przyczepy 20A 15-pinowe |
| F6 | Modułowy panel przełączników 10A MSF |
| F7 | Sterowanie zwalniaczem 30A, parametryzowalny moduł specjalny, syrena alarmowa, lodówka, transformator (przetwornica) |
| F8 | Fotel pasażera przedni 30A z amortyzowanym zawieszeniem, klimatyzacja postojowa, lampa ostrzegawcza, system monitorowania ciśnienia w oponach, |
| F9 | Gniazdo przyczepy 30A 7-pinowe |
| F10 | Tempomat 30A z kontrolą bezpiecznego odstępu, zdalne odłączanie akumulatora, system monitorowania ciśnienia w oponach |
| F11 | Moduł sterujący hamulca 15A |
| F12 | 30A – kontrola zmiany biegów |
| F13 | Rejestrator dźwięku 20A, telematyka |
| F14 | 10A Moduł kontroli ruchu FR, wyłącznik zapłonu |
| F15 | Panel sterowania grzejnikiem 20A |
| F 16 | Lampka do czytania 10 A, zasłona schowka |
| F17 | Tablica przyrządów 10A, tachograf, gniazdo diagnostyczne |
| F18 | Właz 20A |
| F19 | Sterowanie hamulcem 30A |
| F20 | Sterowanie zmianą biegów 10A |
| F21 | System zarządzania silnikiem 10A, generator |
| F22 | Gniazdo przyczepy 10A 7-pinowe |
| F23 | Gniazdo przyczepy 15A 15-pinowe, – gniazdo przyczepy 7-pinowe |
| F24 | Ogrzewanie akumulatora 15A, ogrzewanie filtra Racor, elektrozawór – dwukomorowy separator wody |
| F25 | Złącze diagnostyczne 10A |
| F26 | Elektryczna nagrzewnica powietrza 30A, fotel kierowcy z amortyzowanym zawieszeniem, klimatyzacja postojowa, asystent utrzymania pasa ruchu, pomocniczy napęd elektroniczno-hydrauliczny, silnik osłony przeciwsłonecznej, oświetlenie komory silnika, strona platformy ładunkowej |
| F27 | Panel sterowania nagrzewnicą 20A, telematyka |
| F28 | System kontroli ruchu 10A |
| F29 | Sterowanie hamulcem 10A |
| F30 | Pasy bezpieczeństwa 10A SRS, poduszki powietrzne, tablica rozdzielcza |
| F31 | System audio 10A, czujnik temperatury powietrza we wnętrzu, gniazdo 24 V (zapalniczka) |
| F32 | Zapalniczka 10A 12V |
Oddzielne bezpieczniki i przekaźniki można zainstalować na zewnątrz tego urządzenia.
Jest coś do uzupełnienia materiału – napisz w komentarzach.
