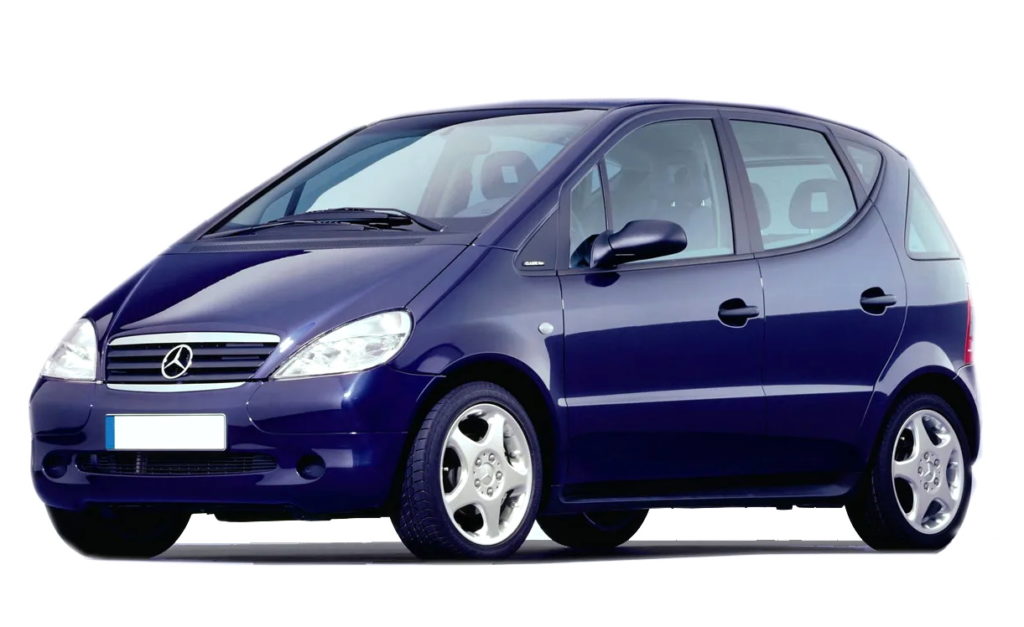

Mercedes W168 reprezentuje 1 generację Klasy A w gamie Mercedes-Benz, która została oznaczona jako A140, A150, A160, A170, A180, A190, A200 i A210 i była produkowana w latach 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004. W tym czasie model przeszedł zmianę stylizacji. W tej publikacji znajdziesz informacje o lokalizacji wszystkich elektronicznych sterowników, opis bezpieczników i przekaźników Mercedes w168 wraz ze schematami skrzynek oraz zdjęciami ich wykonania. Wybierz bezpiecznik zapalniczki.
Przeznaczenie bezpieczników i przekaźników może różnić się od pokazanego i zależy od roku produkcji oraz poziomu wyposażenia Twojego samochodu.
Contents
Lokalizacja

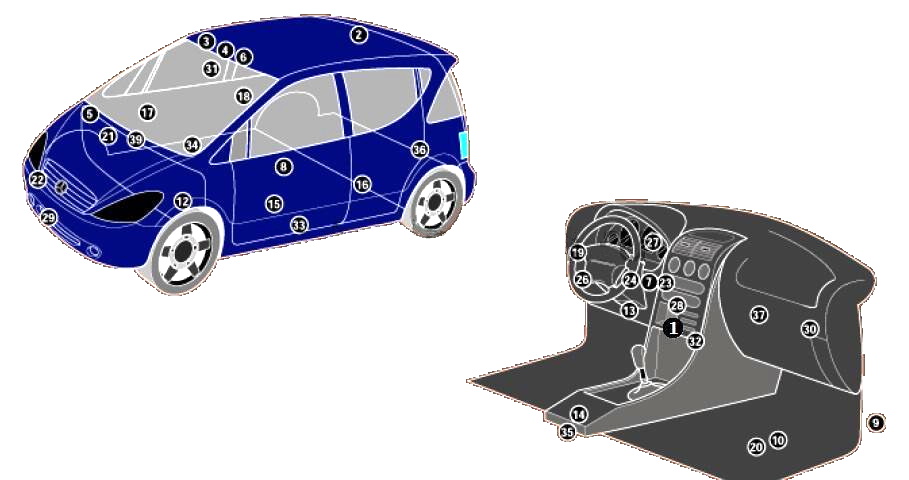

Rysunek poglądowy
Opis
| 1 | Sterownik klimatyzacji – w panelu sterowania nagrzewnicy |
| 2 | Wzmacniacz sygnału antenowego |
| 3 | Jednostka sterująca systemem antykradzieżowym – lampy wewnętrzne |
| 4 | Czujnik nachylenia pojazdu (system antykradzieżowy) – w sterowniku systemu antykradzieżowego |
| 5 | Klakson systemu antykradzieżowego |
| 6 | Czujniki zmiany głośności (system antykradzieżowy) – w sterowniku systemu antykradzieżowego |
| 7 | Jednostka sterująca sygnałem antykradzieżowym – w sterowniku immobilizera |
| 9 | Odbiornik zdalnego sterowania nagrzewnicą pomocniczą |
| 10 | Akumulator – ilość miejsca na nogi pasażera |
| 12 | Jednostka sterująca sprzęgła |
| 13 | Złącze diagnostyczne (DLC) |
| 14 | Jednostka sterująca podnośnikiem szyb – w panelu sterowania podnośnikiem szyb przednich |
| 15 | Jednostka sterująca podnośnikiem szyby przedniej lewej – w silniku podnośnika szyby |
| 16 | Jednostka sterująca podnośnikiem szyby tylnej lewej – w silniku podnośnika szyby |
| 17 | Jednostka sterująca podnośnikiem szyby przedniej prawej – w silniku podnośnika szyby |
| 18 | Sterownik podnośnika szyby tylnej prawej – w silniku podnośnika szyby |
| 19 | Skrzynka bezpieczników/deska rozdzielcza przekaźników |
| 20 | Skrzynka bezpieczników/przekaźników, przestrzeń na nogi |
| 21 | Skrzynka bezpieczników/przekaźników, komora silnika |
| 22 | Klaksony – za przednim zderzakiem |
| 23 | Elektroniczna jednostka sterująca immobilizera |
| 24 | Antena pierścieniowa immobilizera – w pobliżu stacyjki |
| 26 | Jednostka sterująca oświetleniem – we włączniku reflektorów |
| 27 | Wielofunkcyjna jednostka sterująca – funkcje: centralny zamek, kierunkowskazy, szyberdach – w zestawie wskaźników |
| 28 | Jednostka sterująca systemu nawigacji – w zespole audio |
| 29 | Czujnik temperatury otoczenia |
| 30 | Jednostka sterująca systemem parkowania |
| 31 | Czujnik deszczu – w lusterku wstecznym wewnętrznym |
| 32 | Jednostka sterująca ogrzewaniem siedzenia – w bloku przełączników |
| 33 | Czujnik uderzenia bocznego, lewy |
| 34 | Czujnik uderzenia bocznego, prawy |
| 35 | Elektroniczna jednostka sterująca SRS |
| 36 | Moduł podłączenia do sieci telefonicznej |
| 37 | Jednostka sterująca interfejsu telefonu |
| 39 | Przekaźnik przerywający wycieraczkę szyby przedniej – Silnik wycieraczki szyby przedniej |
Przedział pasażerski
Skrzynka bezpieczników i przekaźników

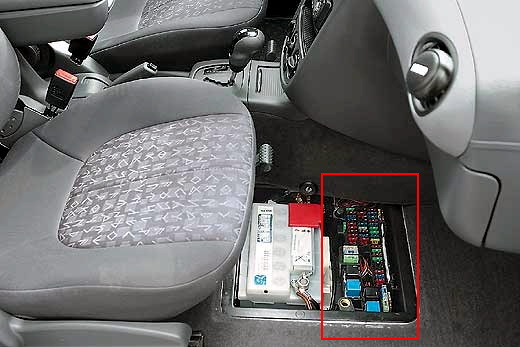

Główna skrzynka bezpieczników i przekaźników znajduje się obok akumulatora, po stronie pasażera, pod osłoną we wnęce na nogi. Aby zdjąć osłonę, obróć zatrzaski mocujące.

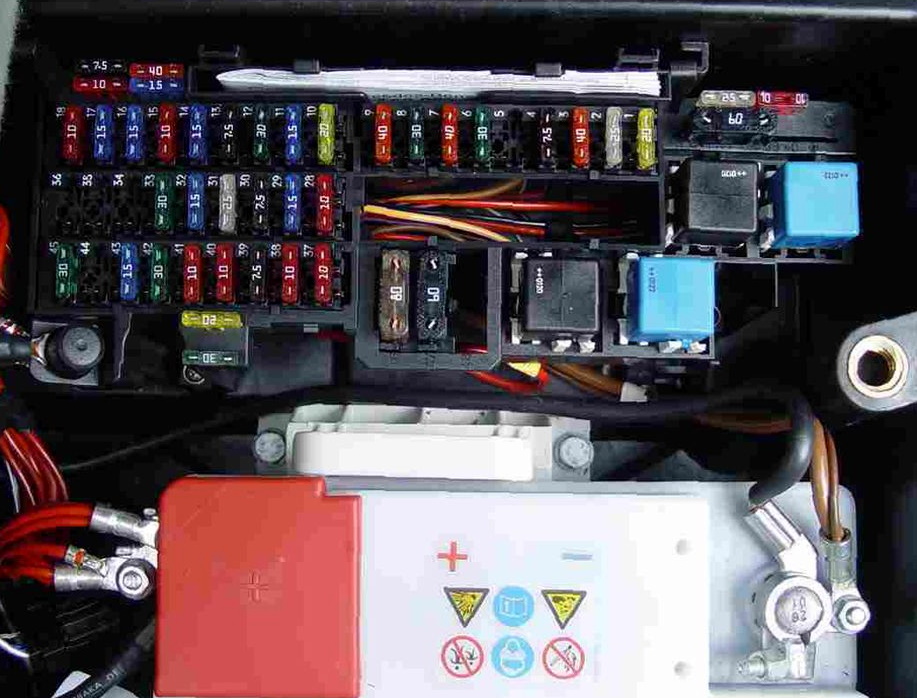

Zdjęcie poglądowe

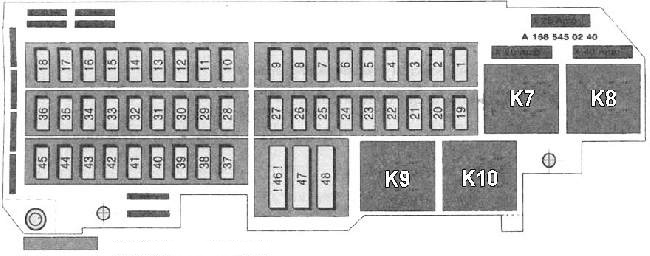

Schemat
Przeznaczenie
| 1 | 20A Silniki benzynowe: |
| Przekaźnik wentylatora zaworu odpowietrzającego zbiornik | |
| Jednostka sterująca wtryskiem paliwa | |
| Jednostka sterująca prędkością biegu jałowego | |
| Zawór EGR | |
| Podgrzewacz sondy lambda 1 | |
| Podgrzewacz sondy lambda 2 | |
| Złącze diagnostyczne | |
| Tempomat | |
| przekaźnik doładowania | |
| Zawór doładowania (modele amerykańskie) | |
| Zawór odcinający paliwo (modele amerykańskie) | |
| Silniki wysokoprężne 10A: | |
| Przekaźnik wentylatora | |
| Jednostka sterująca mocą diesla | |
| zawór membranowy | |
| zawór przepustnicy | |
| Zawór EGR | |
| Czujnik temperatury katalizatora | |
| 2 | 25A Jednostka sterująca silnika |
| Cewki zapłonowe | |
| wtryskiwacze paliwa | |
| Przekaźnik pompy paliwa | |
| Akcelerator elektroniczny | |
| Przekaźnik do blokowania i wyłączania rozrusznika | |
| 3 | 30A Pojazdy bez klimatyzacji: Wentylator chłodzący silnik |
| 40A Pojazdy z klimatyzacją: Wentylator chłodzący silnik | |
| 4 | 7,5A Jednostka sterująca silnika |
| 5 | 40A Sprzęgło automatyczne |
| 6 | 30A Przekaźnik pompy paliwa |
| 7 | 40A Zespół oświetlenia pojazdu |
| 8 | Blokada rozrusznika 30A i przekaźnik wyłączający |
| 9 | Silnik wycieraczek 40A |
| 10 | Właz 20/40A |
| Środek do czyszczenia tylnej szyby | |
| 11 | Zapalniczka 15A |
| 15A Przełącznik kolumny kierownicy: | |
| środek do czyszczenia szkła | |
| Sygnał dźwiękowy | |
| pompa spryskiwacza | |
| System nawigacji radiowej | |
| 12 | Gniazdo 30A w bagażniku |
| Radio | |
| Lampka do schowka na rękawiczki | |
| Zmieniacz płyt CD | |
| 13 | 30A Okna w drzwiach wejściowych |
| 7,5A Elektryczne szyby we wszystkich drzwiach | |
| 14 | 10A Tablica przyrządów (zegar) |
| Przekaźnik wycieraczek i spryskiwaczy | |
| Telefon komórkowy | |
| 15 | 10A Zespół poduszki powietrznej |
| Jednostka rozpoznawania fotelika dziecięcego | |
| Czujnik bocznej poduszki powietrznej | |
| 16 | 15A Napęd lusterek zewnętrznych i ogrzewanie lusterek |
| Pomoc w parkowaniu | |
| 17 | 15A Róg |
| 18 | 10A Tablica przyrządów |
| Transponder i odbiornik sygnału z pilota | |
| Przekaźnik ECM | |
| Przekaźnik wentylatora | |
| 19 | Dyszel 30A |
| 20 | Dyszel 15A |
| 21 | Dyszel 15A |
| 22 | 25A System audio |
| 23 | 7,5A Oświetlenie lusterka |
| 24 | Nieużywany |
| 25 | Nieużywany |
| 26 | Nieużywany |
| 27 | Nieużywany |
| 28 | 10A Tablica przyrządów |
| Elektryczne szyby | |
| 29 | 15A Centralny zamek |
| Jednostka rozpoznawania pozycji siedzenia | |
| 30 | Transponder i odbiornik sygnału zdalnego sterowania 7,5A |
| Elektroniczna tablica przyrządów | |
| 31 | 25A Ogrzewanie tylnej szyby |
| 32 | 15A Telefon komórkowy |
| Odbiornik radiowy lub system nawigacji radiowej | |
| Zmieniacz płyt CD | |
| Oświetlenie wewnętrzne | |
| 33 | Elektryczne szyby 30A |
| 34 | 30A Podgrzewacz filtra paliwa |
| Doładowanie 40A. (modele amerykańskie) | |
| 35 | 10A Centrala alarmowa |
| 2x przekaźniki alarmu świetlnego i dźwiękowego | |
| 36 | 25A Podgrzewane przednie siedzenia |
| 37 | 10A Przełącznik programu |
| Przekaźnik podgrzewacza płynu chłodzącego | |
| 38 | 10A Sprężarka klimatyzacji |
| Silnik przepustnicy mieszania powietrza | |
| Czujnik temperatury powietrza w kabinie | |
| Podgrzewacz strumienia spryskiwacza | |
| 39 | Moduł oświetleniowy 7,5A |
| lampa cofania | |
| 40 | Światła stopu 10A |
| 41 | 10A Sprężarka klimatyzacji |
| Złącze diagnostyczne | |
| 42 | Elektryczne szyby |
| 43 | 15A ESP |
| Włącznik świateł hamowania | |
| 44 | 10A Jednostka sterująca skrzynią biegów lub automatycznym sprzęgłem |
| 45 | 30A Dmuchawa nagrzewnicy wewnętrznej |
| wentylator klimatyzatora | |
| 46 | Bezpiecznik 80A sieci pokładowej |
| 47 | Pompa wspomagania układu kierowniczego 60A |
| 48 | Silniki wysokoprężne 60A: Jednostka sterująca podgrzewaniem wstępnym |
| Przekaźnik | |
| К7 | Przekaźnik pompy paliwa (002 542 13 19) |
| K8 | Przekaźnik modułu sterującego paliwem i zapłonem (002 542 25 19) |
| K9 | Przekaźnik ESP/VGS lub ESP/automatyczna skrzynia biegów. Sterownik skrzyni biegów VGS (002 542 25 19) |
| К10 | Przekaźnik ogrzewania tylnej szyby (002 542 13 19) |
Bezpieczniki nr 11 i 12 odpowiadają za zapalniczki.
Skrzynka bezpiecznikowa
Kolejna skrzynka bezpieczników znajduje się z tyłu tablicy rozdzielczej i również jest zamknięta pokrywą ochronną.
Schemat
Oznaczenie
- 7,5A – Lewe światło mijania
- 7,5A – Prawe światło mijania
- 15A – Światła drogowe, kontrolka świateł drogowych
- 7,5A – Lewe światło postojowe, Tylne lewe światło obrysowe
- 15A – Prawe światło postojowe, Prawe światło tylne, Oświetlenie tablicy rejestracyjnej, Tablica przyrządów, zacisk 58
- 15A – Światła przeciwmgielne, Lewe tylne światło przeciwmgielne
Komora silnika

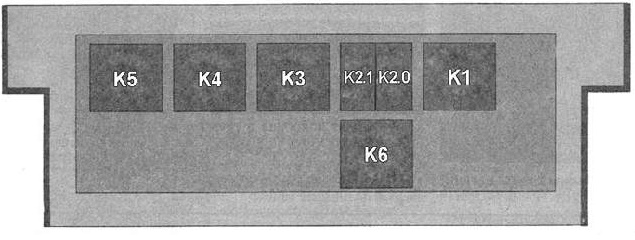

Pod maską, po prawej stronie komory silnika, zamontowany jest blok z przekaźnikiem.
Schemat
Opis
| К1 | przekaźnik pompy spryskiwacza |
| К2.0 | przekaźnik klaksonu |
| К2.1 | przekaźnik kontroli stabilności (ESP) |
| К3 | przekaźnik do blokowania i wyłączania rozrusznika |
| K4 | przekaźnik wentylatora chłodnicy |
| K5 | przekaźnik pompy kontroli stabilności (ESP). |
| K6 | przekaźnik pompy powietrza (modele amerykańskie) |
