Mercedes w204 to 3 generacja samochodów klasy C niemieckiego producenta samochodów Mercedes-Benz, która była produkowana w latach 2007, 2008, 2009, 2010, 2011, 2012, 2013 i 2014 z różnymi opcjami silnika (C180 cdi, C230, C280, C 300 (4MATIC), C350, C63 AMG itp.). W tym czasie model został odnowiony. W tym materiale pokażemy rozmieszczenie elektronicznych jednostek sterujących, szczegółowy opis bezpieczników i przekaźników Mercedes 204 wraz ze schematami skrzynkowymi i zdjęciami ich wykonania. Wybierz bezpiecznik odpowiedzialny za zapalniczkę.
Umiejscowienie bloków i przeznaczenie znajdujących się w nich elementów może różnić się od pokazanych i zależeć od roku produkcji oraz poziomu wyposażenia elektrycznego Twojego samochodu.
Lokalizacja
Jednostki sterujące

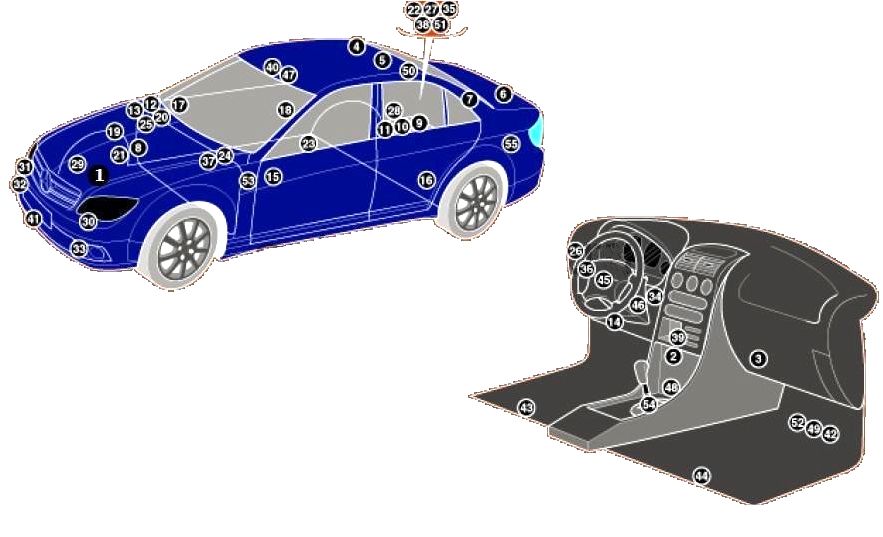

Ogólna lokalizacja jednostek sterujących w Mercedesie w204
Opis
| 1 | Elektroniczna jednostka sterująca ABS |
| 2 | Elektroniczna jednostka sterująca klimatyzacją – w panelu sterowania nagrzewnicy |
| 3 | Moduł sterujący silnika wentylatora klimatyzacji/nagrzewnicy – w pobliżu silnika wentylatora nagrzewnicy |
| 4 | Wzmacniacz antenowy 1 – stojak (kombi) |
| 5 | Wzmacniacz antenowy 1 – panel sufitowy (sedan) |
| 6 | Wzmacniacz sygnału antenowego 2 – w tylnych drzwiach (kombi) |
| 7 | Wzmacniacz anteny 2 – słupek C (sedan) |
| 8 | Syrena antywłamaniowa – za nadkolem |
| 9 | Dodatkowy akumulator – pod podłogą |
| 10 | Przekaźnik akumulatora wtórnego – pod podłogą |
| 11 | Akumulator (Diesel) – pod podłogą |
| 12 | Akumulator (benzyna) |
| 13 | Przekaźnik monitora prądu akumulatora (wspólny ze skrzynką bezpieczników/przekaźników w komorze silnika 2) |
| 14 | Złącze diagnostyczne (DLC) |
| 15 | Sterownik osprzętu elektrycznego lewych drzwi przednich |
| 16 | Sterownik elektryczny lewych tylnych drzwi |
| 17 | Sterownik osprzętu elektrycznego prawych drzwi przednich |
| 18 | Sterownik osprzętu elektrycznego tylnych drzwi prawych |
| 19 | Elektroniczna jednostka sterująca silnikiem (Diesel) – silnik 651 |
| 20 | ECM (Diesel) – z wyjątkiem silnika 651 |
| 21 | Elektroniczna jednostka sterująca silnikiem (benzyna) |
| 22 | Moduł sterujący pompy paliwa – Silnik 271 – za prawym wykończeniem |
| 23 | Sterownik pompy paliwa – z wyjątkiem silnika 271 – pod prawym tylnym siedzeniem |
| 24 | Skrzynka bezpieczników/przekaźników, komora silnika 1 |
| 25 | Skrzynka bezpieczników/przekaźników, komora silnika 2 (złącza topikowe w skrzynce bezpieczników komory silnika) — obwody zasilania: klimatyzacja, alternator, przekaźnik akumulatora dodatkowego, skrzynka bezpieczników/przekaźników 1 w komorze silnika, ECM, silnik wentylatora chłodzącego, bezpiecznik/przekaźnik deski rozdzielczej ECU , rezystor silnika wentylatora nagrzewnicy, nagrzewnica powietrza dolotowego (Diesel), moduł sterujący wyłącznika zapłonu, moduł bezpiecznika/przekaźnika przedziału bagażowego 1, wielofunkcyjny moduł sterujący 1/2, rozrusznik, system SRS |
| 26 | Skrzynka bezpieczników/przekaźników, tablica przyrządów |
| 27 | Skrzynka bezpieczników/przekaźników, przedział bagażowy 1 – za prawym wykończeniem |
| 28 | Skrzynka bezpieczników/przekaźników, bagażnik 2 – pod podłogą |
| 29 | Sterownik świec żarowych |
| 30 | Sterownik reflektorów lewy (reflektory ksenonowe) |
| 31 | Sterownik reflektorów, prawy (reflektory ksenonowe) |
| 32 | Klakson 1 – za przednim zderzakiem |
| 33 | Klakson 2 – za przednim zderzakiem |
| 34 | Jednostka sterująca stacyjki zapłonu |
| 35 | Sterownik centralnego zamka i pilota rozruchu silnika – za prawą tapicerką |
| 36 | Jednostka sterująca oświetleniem |
| 37 | Wielofunkcyjny moduł sterujący 1 – Mocowany do skrzynki bezpieczników/przekaźników w komorze silnika 1 – Funkcje: Sprężarka klimatyzacji, kontrola ciśnienia klimatyzacji, poziom płynu hamulcowego, poziom płynu chłodzącego, reflektory, zagrożenia, spryskiwacze reflektorów, podgrzewacze dysz spryskiwacza szyby przedniej, sygnały brzęczyka , kierunkowskazy, lampy wewnętrzne, czujnik temperatury otoczenia, wycieraczki |
| 38 | Wielofunkcyjna skrzynka sterownicza 2 – mocowana do skrzynki bezpieczników/przekaźników 1 w bagażniku – funkcje: zabezpieczenie przed kradzieżą, zamek centralny, klapa/korek wlewu paliwa, odmrażanie tylnej szyby, ogrzewanie siedzeń, światła tylne, roleta przeciwsłoneczna tylna, (klapa tylna) |
| 39 | Moduł sterujący przełącznikiem wielofunkcyjnym 1 – Funkcje: ogrzewanie przednich siedzeń, system parkowania, roleta tylnej szyby, system stop-start, system kontroli zawieszenia |
| 40 | Sterownik wielofunkcyjny z przełącznikiem 2 – funkcje: klimatyzacja, zabezpieczenie przed kradzieżą, oświetlenie wewnętrzne, oświetlenie miejscowe, szyberdach |
| 41 | Czujnik temperatury otoczenia |
| 42 | Jednostka sterująca systemem parkowania – pod matą |
| 43 | Jednostka sterująca pamięcią regulacji siedzenia (po lewej) |
| 44 | Jednostka sterująca pamięcią regulacji siedzenia (po prawej) |
| 45 | Jednostka sterująca osprzętem elektrycznym kolumny kierownicy – pod kierownicą |
| 46 | Jednostka sterująca blokadą kolumny kierownicy |
| 47 | Elektryczny sterownik szyberdachu |
| 49 | Jednostka sterująca zawieszeniem (z aktywnym układem zawieszenia) – pod dywanikiem |
| 50 | Jednostka sterująca napędu otwierania / zamykania tylnych drzwi – słupek „D” (kombi) |
| 51 | ECU przyczepy – za prawym wykończeniem |
| 52 | Elektroniczna jednostka sterująca skrzynią biegów (722.6) – pod dywanikiem |
| 53 | Elektroniczna jednostka sterująca skrzynią biegów (722.9) – w skrzyni biegów |
| 54 | Jednostka sterująca zmianą biegów – wybierak |
| 55 | Jednostka sterująca monitorowaniem ciśnienia w oponach – za lewym wykończeniem |
Skrzynki bezpieczników i przekaźników
Schemat
Przeznaczenie
- F32 – Skrzynka bezpieczników zasilania wejściowego z przodu
- N10/1 – Jednostka sterująca SAM z przednim przekaźnikiem i skrzynką bezpieczników
- N10/2 – Jednostka sterująca SAM z tylnym przekaźnikiem i skrzynką bezpieczników
- F33 – Skrzynka bezpieczników zasilania tylnego
- F34 – Skrzynka bezpieczników w kabinie
Przedział pasażerski

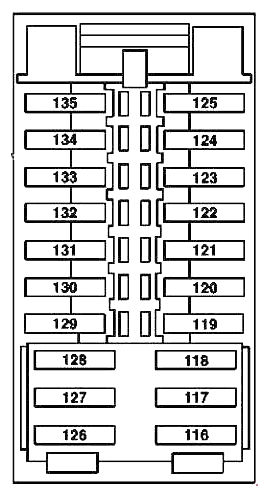

Wewnątrz Mercedesa 204 główna skrzynka bezpieczników znajduje się na końcu deski rozdzielczej, za osłoną ochronną.
Schemat
Oznaczenie
| 116 | 30A Jednostka sterująca siedzenia kierowcy (do 31.05.09) |
| 117 | 15A Jednostka sterująca adaptacyjnego układu tłumienia (do 31.05.09) |
| 118 | rezerwa |
| 119 | 7,5A Silnik wentylatora tylnego (do 31.05.09) |
| Jednostka sterująca AMG Performance Media (do 1.6.12) | |
| 120 | rezerwa |
| 121 | rezerwa |
| 122 | rezerwa |
| 123 | 10A Jednostka sterująca modułu elektronicznego kolumny kierownicy |
| 124 | rezerwa |
| 125 | rezerwa |
| 126 | 30A Jednostka sterująca przedniego siedzenia pasażera (do 31.05.09) |
| 127 | rezerwa |
| 128 | rezerwa |
| 129 | 20A Przekaźnik silnika wentylatora chłodnicy oleju (silnik 156; przed 31.05.09) |
| 130 | rezerwa |
| 131 | rezerwa |
| 132 | rezerwa |
| 133 | rezerwa |
| 134 | rezerwa |
| 135 | rezerwa |
Komora silnika
Skrzynka bezpieczników i przekaźników
Główna skrzynka bezpieczników i przekaźników pod maską znajduje się po lewej stronie.
Schemat
Oznaczenie
| 1 | 25A Блок управления elektryczny system ESP |
| 2 | 30A Блок управления передней левой двери |
| 3 | 30A Блок управления передней двери справа (до 31.3.10 г.) |
| 4 | 7,5A Блок управления топливного насоса (бензиновые двигатели) |
| Sterownik pompy paliwa po lewej stronie (silnik 156) | |
| Prawy sterownik pompy paliwa (silnik 156) | |
| Czujnik kondensacji w filtrze paliwa z elementem grzewczym (silniki 642, 651) | |
| Sterownik czujnika kondensacji w filtrze paliwa z elementem grzewczym (silniki 651 (do 31.5.10), 646) | |
| 20A Jednostka sterująca reflektorami (od 1.3.11) | |
| 5 | Jednostka sterująca SAM 7,5 A z modułem bezpieczników i przekaźników z tyłu |
| Przekaźnik obwodu cyrkulacyjnego płynu chłodzącego skrzyni biegów tylnej osi (silnik 156 od 1.7.11) | |
| Przełącznik oświetlenia zewnętrznego (od 1.12.09) | |
| 6 | Jednostka sterująca CDI 10A (silniki Diesla) |
| Jednostka sterująca ME (silniki benzynowe) | |
| 7 | 20A Rozrusznik |
| 8 | 7,5A Jednostka sterująca systemu zabezpieczeń pasażerów |
| 9 | Gniazdo 15A w schowku podręcznym |
| 10 | Silnik wycieraczek 30A |
| 11 | Wyświetlacz audio/COMAND 7,5 A |
| Panel sterowania dźwiękiem /COMAND | |
| Uchwyt modułu nawigacyjnego | |
| 12 | 7,5A Panel sterowania klimatyzacją |
| Panel sterowania górnego bloku | |
| 13 | 7,5A Jednostka sterująca modułu elektronicznego kolumny kierownicy |
| Kamera wielofunkcyjna (od 1.3.11) | |
| 14 | 7,5A Jednostka sterująca elektronicznego układu stabilizacji ESP |
| 15 | 7,5A Jednostka sterująca systemu zabezpieczeń pasażerów |
| Jednostka sterująca unieruchomienia | |
| 16 | Gniazdo diagnostyczne 5A (do 31.05.09) |
| elektr. złącze wtykowe telefonu komórkowego (do 2008 r.) | |
| Jednostka sterująca modułu elektronicznego dźwigni zmiany biegów (KP 722) | |
| 17 | 30A Moduł sterujący panoramicznego okna dachowego |
| Sufitowa skrzynka sterownicza. Skrzynka sterownicza | |
| 18 | Przełącznik oświetlenia zewnętrznego 7,5 A (do 2008 r.) |
| Jednostka sterująca panelu sterowania górnego bloku (stan na 1.3.11) | |
| Zakończenie przewodu dodatniego magistrali danych LIN układu klimatyzacji tablicy rozdzielczej (do 28.2.11) | |
| Złącze wtykowe elektryczne do wnętrza pojazdu i wiązka przewodów do światła tylnego | |
| 19 | 20A Jednostka sterująca elektryczną blokadą kierownicy |
| Elektroniczna jednostka sterująca blokadą zapłonu | |
| 20 | Jednostka sterująca ESP 40A |
| 21 | 7,5A Czujnik sygnału hamulca |
| Włącznik oświetlenia schowka na rękawiczki | |
| Rozpoznawanie zajętości foteli i przedniego fotela pasażera AKSE | |
| Przygotowanie bezpiecznika elektrycznego do instalacji systemu elektronicznego poboru opłat (Japonia) | |
| 22 | 15A Silnik wentylatora silnika spalinowego i klimatyzator ze zintegrowaną regulacją |
| Elektryczne złącze wtykowe kabiny pasażerskiej i wiązki przewodów silnika | |
| Końcówka kablowa elektr. zacisk obwodu 87 M2e (silnik 271; Korea Południowa), (silnik 272; USA) | |
| Jednostka sterująca ME (silnik 271; Korea Południowa) | |
| Zawór przełączający regenerację (silnik 271; Korea Południowa), (silnik 272; USA) | |
| Jednostka sterująca systemem CDI (silniki 642, 646) | |
| Element grzewczy w kanale wentylacyjnym skrzyni korbowej (silnik 642) | |
| Końcówka kablowa elektr. obwody zacisku 87 (silnik 646) | |
| 23 | 20A Złącze elektryczne przedziału pasażerskiego i wiązki przewodów silnika |
| Jednostka sterująca SAM z modułem bezpieczników i przekaźników z tyłu (silniki Diesla) | |
| Jednostka sterująca systemem CDI (silniki Diesla do 2008 r.) | |
| Końcówka kablowa elektr. obwody zacisku 87 (silniki Diesla do 2008 r.) | |
| Końcówka kablowa elektr. zacisk obwodu 87 M1e (silnik 271 do 2008 r.) | |
| Końcówka kablowa elektr. zacisk obwodu 87 M1i (silnik 272 do 2008 r.) | |
| 24 | 15A Złącze elektryczne kabiny pasażerskiej i wiązki przewodów silnika |
| Siłownik żaluzji chłodnicy (silnik 642) | |
| Jednostka sterująca CDI (silnik 646) | |
| Końcówka kablowa elektr. zacisk obwodu 87 M1i (silnik 272 do 2008 r.) | |
| Końcówka kablowa elektr. obwody zacisku 87 (silniki Diesla do 2008 r.) | |
| 25 | Jednostka sterująca 15A ME (silniki 156, 271, 272, 274, 276) |
| Sonda lambda przed katalizatorem (silnik 651) | |
| Jednostka sterująca generatora dźwięku układu wydechowego (silnik 651) | |
| 26 | 20A Moduł audio |
| Moduł audio z systemem Auto-Pilot | |
| Moduł sterujący COMAND | |
| 27 | 7,5A Elektroniczna jednostka sterująca stacyjki |
| Elektryczna jednostka sterująca blokadą kierownicy (do 2008 r.) | |
| Jednostka sterująca CDI (silniki Diesla) | |
| Jednostka sterująca ME (silniki benzynowe) | |
| 28 | Zestaw wskaźników 7,5A |
| 29 | 10A Reflektor przedni prawy |
| 30 | 10A Reflektor przedni lewy |
| Elektryczne złącze wtykowe kabiny pasażerskiej i wiązki przewodów silnika (silnik 642) | |
| 31A | 15A Lewy róg |
| Prawy róg | |
| 31B | 15A Lewy róg |
| Prawy róg | |
| 32 | 40A Elektryczna pompa powietrza (silniki 156, 271, 272) |
| 33 | 10A Jednostka sterująca elektronicznego układu sterowania automatycznej skrzyni biegów (KP 722.6) |
| Jednostka sterująca w pełni zintegrowanego układu sterowania automatyczną skrzynią biegów (KP 722.9) | |
| 34 | 7.5A Jednostka sterująca pompy paliwa (silniki 274, 276), (silniki 271, 272, 651 od 1.6.09), (silnik 642 od 1.12.09) |
| 35 | Jednostka sterująca ESP 5A (od 2009) |
| 36 | 7,5A Elektryczny moduł sterujący DISTRONIC |
| Elektrohydrauliczne wspomaganie kierownicy (od 2009) | |
| Przekaźnik | |
| J | Zacisk przekaźnika 15 |
| K | Zacisk przekaźnika 15R |
| L | rezerwa |
| М | Przekaźnik zacisku 50, rozrusznik |
| N | Przekaźnik zacisku 87, silnik |
| O | Przekaźnik klaksonu |
| P | Przekaźnik oczyszczania katalizatora |
| Q | Przekaźnik silnika wentylatora chłodnicy oleju |
| R | Przekaźnik zacisku 87, podwozie |

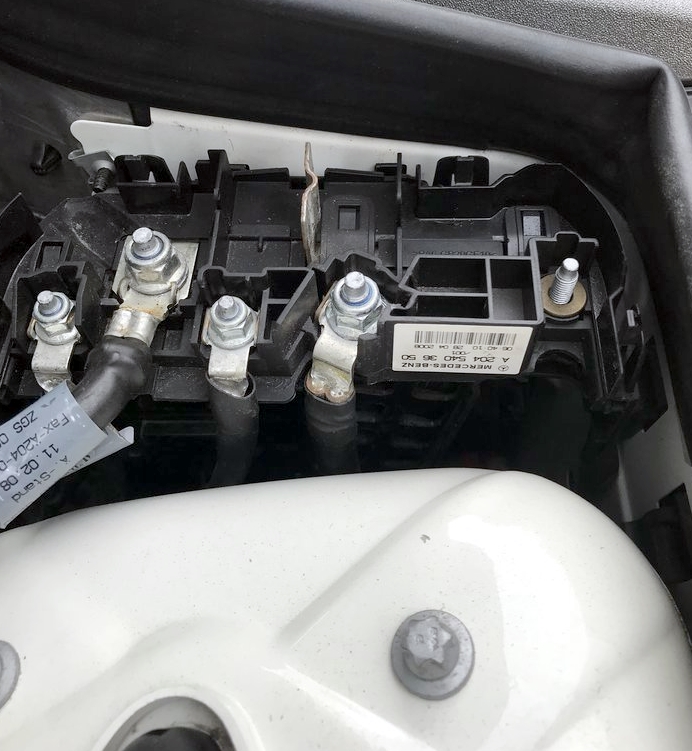

Skrzynka bezpieczników zasilania
Montowany po prawej stronie, obok stojaka.

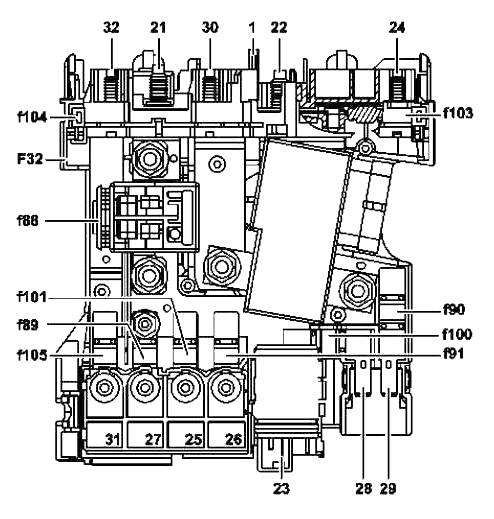

Typ 1
Schemat
Opis
| 88 | Pirofuz: |
| Generator | |
| Rozrusznik | |
| 88 | Generator 400A (do 2009 r.) |
| 89 | 125A Przednia skrzynka sterownicza SAM z modułem bezpiecznikowym i przekaźnikowym |
| 90 | Jednostka sterująca SAM 40A z modułem bezpieczników i przekaźników z tyłu |
| 91 | 80A Silnik wentylatora silnika spalinowego i zintegrowana klimatyzacja |
| 100 | 40A regulator wentylatora |
| Skrzynia klimatyzacji (do 2009 r.) | |
| 101 | 60A Przednia skrzynka sterownicza SAM z modułem bezpiecznikowym i przekaźnikowym |
| Uchwyt bezpiecznika, sterownik tylnych lewych drzwi (Wielka Brytania) | |
| Uchwyt bezpiecznika, moduł sterujący tylnych prawych drzwi (Wielka Brytania) | |
| 102 | rezerwa |
| 103 | 150A Elektryczna nagrzewnica pomocnicza (silniki wysokoprężne) |
| Uchwyt bezpiecznika, sterownik tylnych lewych drzwi (Wielka Brytania) | |
| Uchwyt bezpiecznika, moduł sterujący tylnych prawych drzwi (Wielka Brytania) | |
| 104 | 70A Wewnętrzna skrzynka bezpieczników |
| 105 | 100A Przednia skrzynka sterownicza SAM z modułem bezpiecznikowym i przekaźnikowym |
| 106 | Jednostka sterująca SAM 150A z modułem bezpieczników i przekaźników z tyłu |
| 107 | rezerwa |
| 108 | rezerwa |
| 109 | rezerwa |
| 110 | rezerwa |

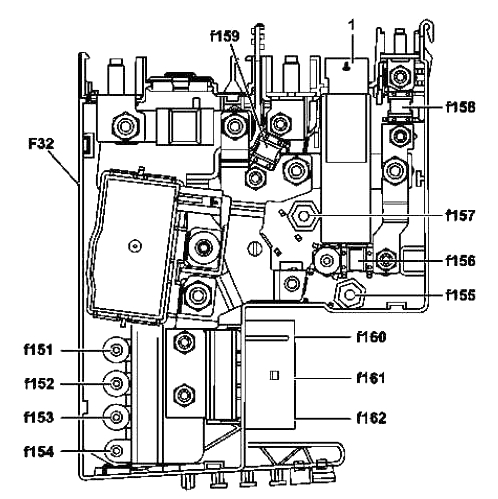

Typ 2

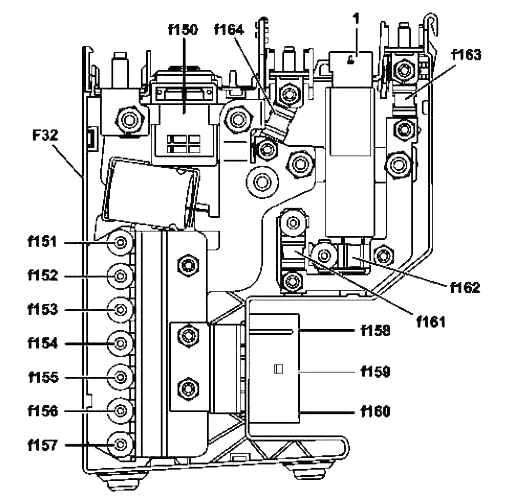

Schemat dla modeli bez „ECO Start-Stop”
Schemat dla modeli z „ECO Start-Stop”
Przeznaczenie
| 150 | Zapłonnik 400A 88 (bez „ECO Start-Stop”) |
| Generator 200A | |
| Rozrusznik | |
| 151 | 100A Silnik wentylatora silnika spalinowego i klimatyzator z wbudowaną regulacją |
| 152 | 150A Przednia skrzynka sterownicza SAM z modułem bezpiecznikowym i przekaźnikowym |
| 153 | 60A Przednia jednostka sterująca SAM z modułem bezpieczników i przekaźników (pojazdy z „ECO Start-Stop”) |
| 154 | 60A Przednia jednostka sterująca SAM z modułem bezpiecznikowym i przekaźnikowym (bez „ECO Start-Stop”) |
| 150A Dodatkowe ogrzewanie elektryczne (pojazdy z „ECO Start-Stop”) | |
| 155 | rezerwa |
| 156 | 150A Dodatkowa nagrzewnica elektryczna (bez „ECO Start-Stop”) |
| 100A Przednia jednostka sterująca SAM z modułem bezpieczników i przekaźników (pojazdy z „ECO Start-Stop”) | |
| 157 | Elektrohydrauliczne wspomaganie kierownicy 100A |
| Jednostka sterująca elektrycznego wspomagania układu kierowniczego | |
| 158 | 50A regulator wentylatora (bez “ECO Start-Stop”) |
| Jednostka sterująca SAM 150A z modułem bezpieczników i przekaźników z tyłu (pojazdy z „ECO Start-Stop”) | |
| 159 | 50A Wielofunkcyjna jednostka sterująca do pojazdów specjalnych (bez „ECO Start-Stop”) |
| 200A Przekaźnik dodatkowego akumulatora (pojazdy z „ECO Start-Stop”) | |
| 160 | 60A Wewnętrzna skrzynka bezpieczników (bez „ECO Start-Stop”) |
| 50A regulator wentylatora (pojazdy z „ECO Start-Stop”) | |
| 161 | 100A Przednia jednostka sterująca SAM z modułem bezpiecznikowym i przekaźnikowym (bez „ECO Start-Stop”) |
| 50A Wielofunkcyjna jednostka sterująca do pojazdów specjalnych (pojazdy z „ECO Start-Stop”) | |
| 162 | 60A Wewnętrzna skrzynka bezpieczników (pojazdy z „ECO Start-Stop”) |
| 163 | Jednostka sterująca SAM 150A z modułem bezpieczników i przekaźników z tyłu (bez „ECO Start-Stop”) |
| 164 | Jednostka sterująca SAM 80A z modułem bezpieczników i przekaźników z tyłu (bez „ECO Start-Stop”) |
Bagażnik
Skrzynka bezpieczników i przekaźników
Montowany po prawej stronie za osłoną boczną.
Schemat
Oznaczenie
| 37 | Cewka elektromagnetyczna 7,5A Zagłówek fotela kierowcy NECK-PRO |
| 5A Cewka elektromagnetyczna Zagłówek przedniego siedzenia pasażera NECK-PRO | |
| 38 | 15A Silnik wycieraczek tylnej klapy |
| 39 | 30A Sterownik lewych tylnych drzwi (do 31.3.10) |
| 40 | rezerwa |
| 41 | 30A Sterownik prawych tylnych drzwi (do 31.3.10) |
| Jednostka sterująca prawych przednich drzwi (od 1.4.10) | |
| 42 | 25A Jednostka sterująca pompy paliwa (silnik 642 od 1.12.09), (silnik 651 od 1.06.09) |
| 20A Pompa paliwa (silnik 646) (silnik 642 od 30.11.09), (silnik 651 od 31.05.09) | |
| 20A Przed MOIM 2008 rokiem: | |
| Jednostka sterująca pompą paliwa (silniki benzynowe) | |
| Pompa paliwa (silniki Diesla) | |
| 43 | 5A Silnik dmuchawy tylnej (od 1.6.09) |
| 44 | 30A Skrzynka przełączników regulacji przedniego prawego siedzenia |
| Przełącznik częściowo elektrycznej regulacji przedniego siedzenia pasażera | |
| 45 | 30A Skrzynka przełączników regulacji przedniego lewego siedzenia |
| Przełącznik częściowo elektrycznej regulacji fotela kierowcy | |
| 46 | Wzmacniacz anteny FM na tylną szybę 7,5 A |
| Wzmacniacz antenowy FM 2 i DAB | |
| syrena alarmowa | |
| Jednostka sterująca zabezpieczeniem wnętrza i zabezpieczeniem przed odholowaniem | |
| Wzmacniacz antenowy 1 na tylnej szybie | |
| Wzmacniacz antenowy TV 1 i antena DAB pasmo III | |
| Wzmacniacz antenowy TV 2 i KEYLESS-GO | |
| Wzmacniacz antenowy KEYLESS-GO | |
| 47 | rezerwa |
| 48 | rezerwa |
| 49 | 40A Ogrzewana tylna szyba |
| 50 | 50A Odwracalny napinacz przedniego prawego pasa bezpieczeństwa |
| 51 | 50A Odwracalny napinacz przedniego lewego pasa bezpieczeństwa |
| 52 | rezerwa |
| 53 | 15/30A Jednostka sterująca rozpoznawaniem przyczepy |
| 54 | 7.5A Jednostka sterująca rozpoznawaniem przyczepy (do 31.05.09) |
| 15A Jednostka sterująca rozpoznawaniem przyczepy | |
| 5A Zespół przełączników regulacji podparcia odcinka lędźwiowego i podpórek bocznych fotela kierowcy (od 2009 r.) | |
| Zespół przełączników regulacji podparcia odcinka lędźwiowego i podpórek bocznych przedniego fotela pasażera (od 2009 r.) | |
| Blok zaworowy AMG, siedzenie pasażera z przodu (od 2009) | |
| Blok zaworowy fotela kierowcy AMG (od 2009) | |
| 55 | Jednostka sterująca AdBlue® 5A (od 2009) |
| 56 | 15A Jednostka sterująca rozpoznawaniem przyczepy |
| Gniazdo przyczepy (od 2009 r.) | |
| 5A Zespół przełączników regulacji podparcia odcinka lędźwiowego i podpórek bocznych fotela kierowcy (od 2009 r.) | |
| Zespół przełączników regulacji podparcia odcinka lędźwiowego i podpórek bocznych przedniego fotela pasażera (od 2009 r.) | |
| Blok zaworowy AMG, siedzenie pasażera z przodu (od 2009) | |
| Blok zaworowy fotela kierowcy AMG (od 2009) | |
| 57 | 20A Jednostka sterująca rozpoznawaniem przyczepy |
| 58 | 20/30A Jednostka sterująca rozpoznawaniem przyczepy |
| 59 | 5A Jednostka sterująca wspomaganiem parkowania (od 2009) |
| Czujnik DISTRONIC (DTR) w przednim zderzaku po lewej stronie (od 2009) | |
| Czujnik DISTRONIC (DTR) w przednim zderzaku po prawej stronie (od 2009) | |
| Inteligentny czujnik radarowy w lewym tylnym zderzaku (od 2009) | |
| Inteligentny czujnik radarowy w prawym tylnym zderzaku (od 2009) | |
| Jednostka sterująca 7.5A PARKTRONIC (do 2009 r.) | |
| Jednostka sterująca czujnikami radarowymi (do 2009 r.) | |
| 60 | 7,5A Pompa powietrza do siedzenia wielokonturowego (od 2009) |
| 61 | Moduł sterujący siłownika klapy tylnej 40A |
| 62 | 30A Jednostka sterująca siedzenia kierowcy (od 1.6.09) |
| 63 | 30A Jednostka sterująca przedniego siedzenia pasażera (od 1.6.09) |
| 64 | Jednostka sterująca przetwornicą AC/DC 25A (od 2009) |
| 65 | 15A Jednostka sterująca adaptacyjnego układu tłumienia (od 1.6.09) |
| Jednostka sterująca modułu elektronicznego kolumny kierownicy (od 2009 r.) | |
| 66 | 7,5A Przekaźnik pompy obiegowej oleju w skrzyni biegów (od 1.6.12) |
| 67 | 30/40A Jednostka sterująca wzmacniaczem głośnikowym |
| 68 | rezerwa |
| 69 | 20A Tylny wzmacniacz subwoofera (od 2009) |
| 70 | 5A Jednostka sterująca monitorująca ciśnienie w oponach |
| 71 | Zapalniczka 15A z oświetleniem przedniej popielniczki |
| Wylot sedana z przodu | |
| 72 | Gniazdo 15A w bagażniku |
| Gniazdo 115 V | |
| 73 | Gniazdo diagnostyczne 7,5A (od 1.6.09) |
| Jednostka sterująca trybami jazdy (silnik 156 od 1.7.11) | |
| Odbiornik zdalnego sterowania radiowego ogrzewaniem postojowym (od 2009 r.) | |
| 74 | 15A Jednostka sterująca systemu KEYLESS-GO |
| 75 | 20A Dodatkowa nagrzewnica (od 2009) |
| 76 | Gniazdo wewnętrzne 15A |
| 77 | 7,5A Jednostka sterująca systemu ważenia pasażera (WSS). |
| 78 | 7,5 A Sterowanie wentylatorem przedniego lewego siedzenia (od 1.3.11) |
| Regulator wentylatora przedniego prawego siedzenia (od 1.3.11) | |
| 79 | 7,5A Jednostka sterująca czujnikami radarowymi (do 2009 r.) |
| 80 | 5A Jednostka sterująca czujnikami wideo i czujnikami radarowymi (od 2009) |
| Jednostka sterująca wspomaganiem parkowania (od 1.6.12) | |
| 81 | Jednostka sterująca interfejsu multimedialnego 5/7,5A |
| 82 | Korektor komunikacji mobilnej 5A UMTS (od 2009) |
| Jednostka sterująca tunera TV (do 31.05.09; Japonia) | |
| 83 | 7.5A Elektroniczna jednostka sterująca poborem opłat drogowych (do 28.2.11; Japonia) |
| Jednostka sterująca systemem połączeń alarmowych | |
| Tylny lewy wyświetlacz (od 2009) | |
| Wyświetlacz tylny prawy (od 2009) | |
| Elektronika kamery cofania (od 1.6.12; Japonia) | |
| 84 | Jednostka sterująca satelitarnego cyfrowego radia audio (SDAR) 7,5 A |
| Jednostka sterująca SDAR/tuner wysokiej rozdzielczości (od 1.6.09 do 31.5.10) | |
| Jednostka sterująca cyfrową transmisją audio | |
| Moduł zasilania kamery cofania (do 31.05.12) | |
| Jednostka sterująca kamerą cofania (do 31.05.12) | |
| Elektronika kamery cofania (od 1.6.12) | |
| Kamera cofania (od 1.6.12) | |
| Jednostka sterująca kamerą 360° | |
| 85 | Jednostka sterująca tunera telewizyjnego 7,5 A (do 31.05.09; Japonia) |
| Tuner telewizji cyfrowej (od 1.6.09; Japonia) | |
| 86 | Odtwarzacz DVD 7,5A (od 2009) |
| 87 | 7,5A Jednostka sterująca systemem połączeń alarmowych |
| 88 | 15A Moduł serwonapędu do automatycznej skrzyni biegów DIRECT SELECT (KP 722) (od 1.6.09) |
| 89 | 20A Jednostka sterująca rozpoznawaniem przyczepy (od 1.6.09) |
| Przekaźnik silnika wentylatora chłodnicy oleju (silnik 156; od 1.6.09) | |
| Przekaźnik obwodu obiegu płynu chłodzącego skrzyni biegów tylnej osi (od 1.6.09) | |
| 90 | Skrzynka bezpieczników 40A AdBlue® (od 1.6.09) |
| Przekaźnik zasilania AdBlue® (od 1.6.09) | |
| 91 | Rezerwa (od 1.6.09) |
| 92 | Rezerwa (od 1.6.09) |
| Przekaźnik | |
| A | Zacisk przekaźnika 15 |
| B | Zacisk przekaźnika 15R |
| C | Przekaźnik podgrzewanej szyby tylnej |
| D | Przekaźnik pompy paliwa (silniki wysokoprężne) |
| mi | Przekaźnik wycieraczki tylnej klapy |
| F | Przekaźnik regulacji siedzenia |
| G | Zacisk przekaźnika 15R |
Za działanie zapalniczki odpowiadają bezpieczniki o numerach 71, 72 i 76.
Skrzynka bezpieczników zasilania
Kolejna skrzynka bezpieczników dużej mocy jest podłączona do dodatniego zacisku akumulatora w bagażniku.
Schemat
Opis
| 111 | 60A Przednia skrzynka sterownicza SAM z modułem bezpiecznikowym i przekaźnikowym |
| 112 | 80A Wielofunkcyjna jednostka sterująca do pojazdów specjalnych |
| 113 | 40A Sterownik pompy paliwa, lewy (silnik 156) |
| Prawy sterownik pompy paliwa (silnik 156) | |
| 114 | rezerwa |
| 115 | 100A Wielofunkcyjna jednostka sterująca do pojazdów specjalnych |
Znalazłeś błąd lub masz coś do dodania – napisz w komentarzach.
