Mercedes-Benz Atego I generacji produkowany był w latach 1998, 1999, 2000, 2001, 2002, 2003 i 2004. Najbardziej popularne są Mercedes Atego 815 i Mercedes Atego 1223. W tej publikacji znajdziesz opis bezpieczników i przekaźników Mercedes Atego 1 ze schematem skrzynki i jej lokalizacją. Wybierz bezpiecznik zapalniczki. Materiał ten przyda się także posiadaczom Mercedesa Vario , gdyż. mają podobne wzorce.
Schemat nie pasuje lub zła generacja? Sprawdź ten materiał .
Skrzynka bezpieczników i przekaźników

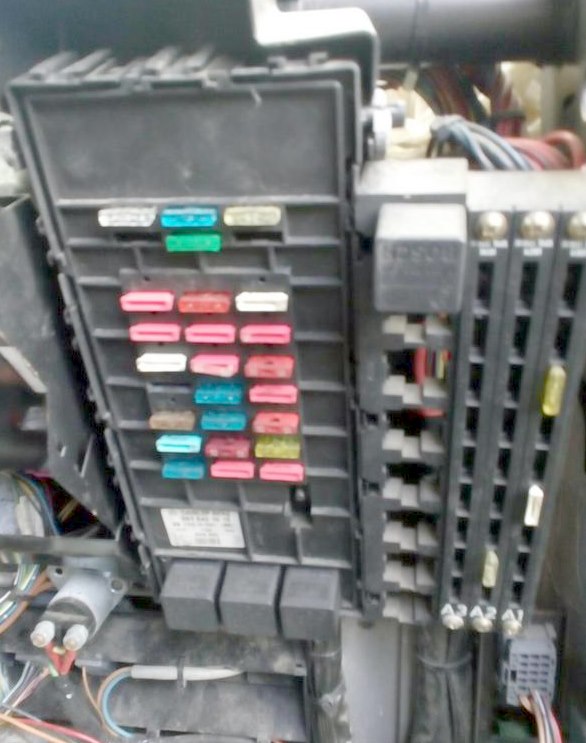

Główna skrzynka bezpieczników i przekaźników znajduje się w dolnej części tablicy rozdzielczej po stronie pasażera, za osłoną ochronną.

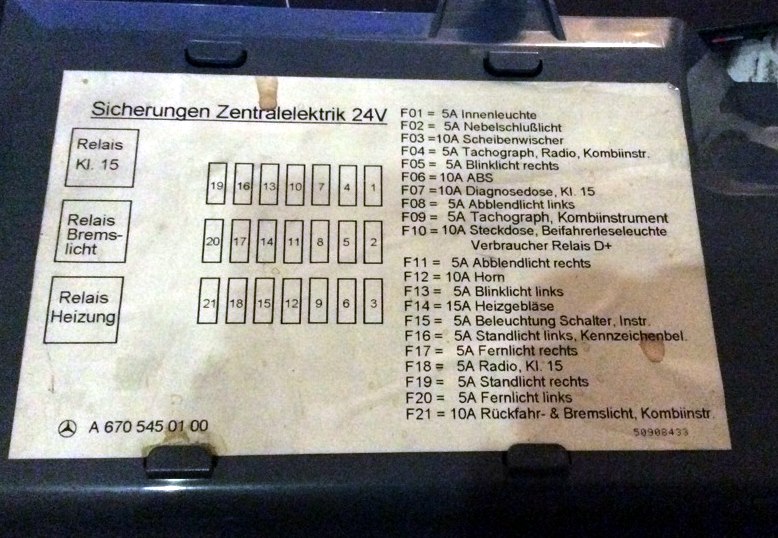

Sprawdź faktyczne przeznaczenie elementów znajdujących się w pudełku za pomocą schematu znajdującego się na odwrocie okładki bloku, może on różnić się od przedstawionego w tej publikacji.
Schemat
Głowna sekcja
Opis
Bezpieczniki
- F1 – 10A Oświetlenie kabiny, system diagnostyczny, terminal radiowy 30 lub 15A + winda załadowcza KI.30
- F2 – 10A Światła przeciwmgielne
- F3 – 10A zacisk 15, inne
- F4 – 10A Tachograf, LSVA (opłaty duże)/Zagrożenia, terminal zestawu wskaźników 30
- F5 – 10A Prawy kierunkowskaz
- F6 – 10A Zacisk 15 ABS/BS
- F7 – 25A Zacisk 30 ABS/BS
- F8 – 10A Zacisk świateł mijania 30
- F9 – 10A Tachograf, LSVA (opłaty o dużym obciążeniu), ZV, elektrycznie podgrzewana szyba przednia, zacisk dystrybutora 15
- F10 – 10A Zapalniczka samochodowa
- F11 – 10A Reflektory świateł mijania
- F12 – 10A Gniazdo diagnostyczne, ogrzewanie/regulacja lusterek, klakson, zacisk klimatyzacji 15
- F13 – 10A Lewy kierunkowskaz
- F14 – 15A Wentylator nagrzewnicy
- F15 – 10A Podświetlenie przycisków i terminala przyrządów 58
- F16 – 10A Oświetlenie konturowe w lewo
- F17 – 10A Światło drogowe prawe
- F18 – 10A Terminal radiowy 15R
- F19 – 10A Oświetlenie konturowe prawe
- F20 – 10A Światło drogowe lewe
- F21 – 10A Światła cofania, zacisk 15 w tablicy rozdzielczej
Bezpiecznik nr 10 odpowiada za zapalniczkę.
Przekaźnik
- K1 – Zapłon
- K2 – Sygnały stopu
- K3 – Grzejnik
Dodatkowe sekcje
A1
- F1 – 15A Blokada mechanizmu różnicowego, układ NR, rozdzielacz – zacisk 30
- F2 – 20A Ogrzewanie siedzenia
- F3 – 20A Podnośnik szyby kierowcy
- F4 – 10A Fotele z zaciskiem zawieszenia pneumatycznego 15
- F5 – przystawka odbioru mocy 10A, szyberdach, EDW (alarm ogólny), winda załadowcza
- F6 – 10A Programowalny moduł specjalny, zacisk 15 systemu konserwacji
- F7 – 10A ADR (ADR), automatyczna skrzynia biegów, terminal 15 windy załadowczej
- F8 – 10A Poduszka powietrzna
- F9 – 10A Dodatkowe światła
A2
- F1 – 10A Radio, telefon, zacisk bloku diagnostycznego 30, 12 V lub 15A + zacisk nawigatora 30
- F2 – Transformator napięciowy 10 A 12 V
- F3 – 10A Oświetlenie nadwozia, zwalniacz
- F4 – 10A Osuszacz sprężonego powietrza, lampa przenośna, hamulec ręczny
- F5 – 15A Wejście przekładnika napięciowego
- F6 – 20A Gniazdo przyczepy, 15-pinowe 24V
- F7 – 15A Programowalny moduł specjalny, zacisk 30
- F8 – 15A Podnośnik szyby pasażera
- F9 – 10A ABS przyczepy, zacisk 15
A3
- F1 – 25A ABS przyczepy, zacisk 30
- F2 – 25A Ogrzewana przednia szyba, czujnik poziomu oleju
- F3 – automatyczna skrzynia biegów 10A, nagrzewnica postojowa, układ NR
- F4 – 20A Nagrzewnica autonomiczna
- F5 – 15A Zacisk dystrybutora +D
- F6 – 15A Lampa ostrzegawcza obrotowa, środek do czyszczenia reflektorów, reflektor roboczy
- F7 – 15A Dodatkowy moduł kierunkowskazów
- F8 – 25A Ogrzewanie wstępne, szyberdach, centralny zamek
- F9 – 10A Zacisk siedzenia z zawieszeniem pneumatycznym 30
Przekaźnik
- K1 – Dodatkowy przekaźnik zapłonu
- K2 – Osuszacz
- K3 – Przekaźnik ABS przyczepy
- K4 – Układ czyszczenia reflektorów
- K5 – Układ chłodzenia oleju automatycznej skrzyni biegów
- K6 – Pompa chłodnicy oleju
- K7 – Napinacz pasa bezpieczeństwa
- K8 – Ogrzewana przednia szyba
To wszystko, jeśli masz coś do dodania – napisz w komentarzach.
