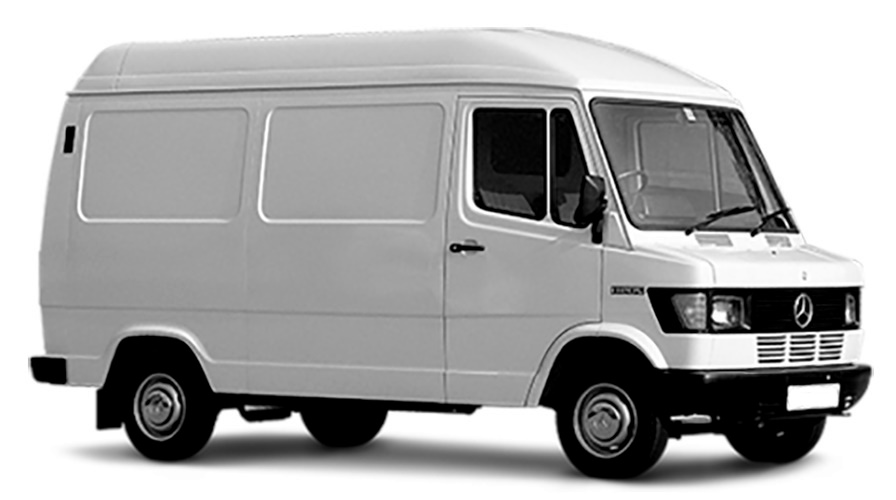

Mercedes –Benz T1 (TN) reprezentuje rodzinę pojazdów małotonażowych produkowanych przez firmę Mercedes-Benz od 1977 do 1995. W tym artykule zaprezentujemy opis bezpieczników i przekaźników Mercedes T1 wraz ze schematami skrzynkowymi i zdjęciami ich wykonana dla modeli wyprodukowanych w latach 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994 i 1995.
Przeznaczenie bezpieczników oraz umiejscowienie przekaźnika może różnić się od pokazanego i zależy od roku produkcji oraz wersji Twojego samochodu. Sprawdź informacje na podstawie diagramów na okładce pudełka.
Skrzynka bezpiecznikowa

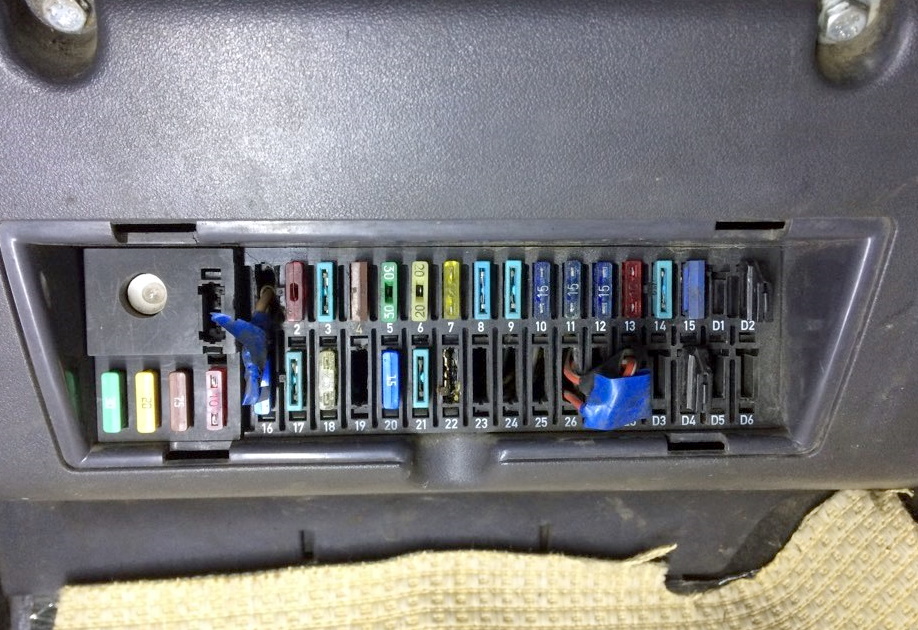

Główna skrzynka bezpieczników znajduje się po stronie pasażera, w dolnej części tablicy rozdzielczej.
Schemat

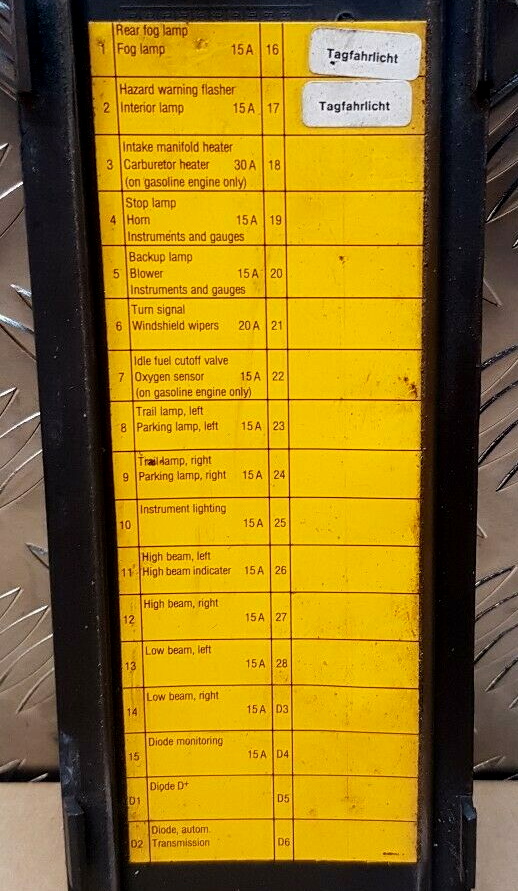

Oznaczenie z okładki pudełka
Opis
- 15A Tylne światło przeciwmgielne, światła przeciwmgielne.
- 15A Sygnał ostrzegawczy, oświetlenie wewnętrzne, tachograf, zegar.
- 30A Nagrzewnica kolektora dolotowego, nagrzewnica gaźnika (tylko silnik benzynowy)
- 15A Światło stopu, sygnał (klakson), tablica wyników (deska rozdzielcza)
- 15A Wskaźnik cofania, wycieraczka, tablica przyrządów
- 20A Kierunkowskazy, odkurzacz
- 15A Sonda lambda, zawór odcinający bieg jałowy (tylko silnik benzynowy)
- 15A Lampa tylna lewa, lampa obrysowa lewa
- 15A Lampa tylna prawa, lampa pozycyjna prawa
- 15A Oświetlenie przyrządów
- 15A Światło drogowe lewe
- 15A Światło drogowe prawe
- 15A Światło mijania prawe
- 15A Światło mijania lewe
- 15A Monitorowanie diody
- Dioda 15A D
- Automatyczna skrzynia biegów diodowa 15A
- 20A Dodatkowa grzałka
- Radia 15A
- 15A Oświetlenie przestrzeni ładunkowej
- 20A Podgrzewane lusterko
- 15A Dodatkowa grzałka
- 15A Automatyczna skrzynia biegów
- 15A Automatyczna skrzynia biegów

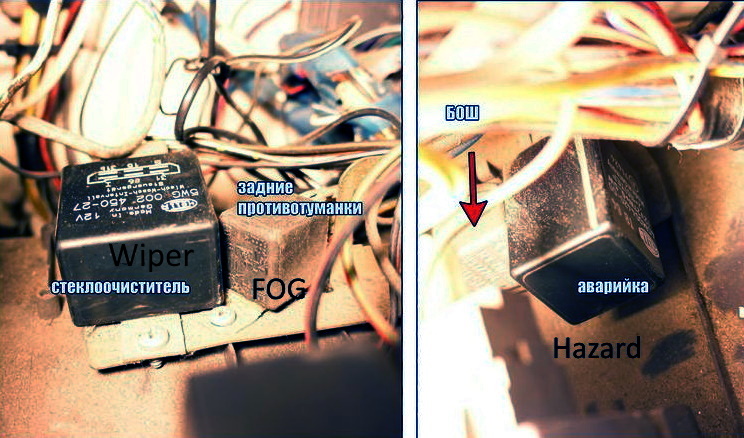

Niektóre przekaźniki można zainstalować za skrzynką bezpieczników (na przykład przekaźnik oświetlenia) lub mogą stanowić oddzielną skrzynkę.
