Mercedes W246 (w242) to seria samochodów kompaktowych klasy B marki Mercedes-Benz, która produkowana była w latach 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 o oznaczeniach B160, B180 CDI, B200 , B220 4MATIC, B250 . W tym czasie model został odnowiony. W naszym artykule znajdziesz opis bezpieczników i przekaźników do Mercedesa w246 wraz ze schematami skrzynek, zdjęciami ich wykonania i lokalizacją. Osobno wyróżniamy bezpieczniki zapalniczki.
Przeznaczenie bezpieczników i przekaźników może różnić się od pokazanego i zależy od roku produkcji oraz poziomu wyposażenia Twojego samochodu.
Contents
Przedział pasażerski

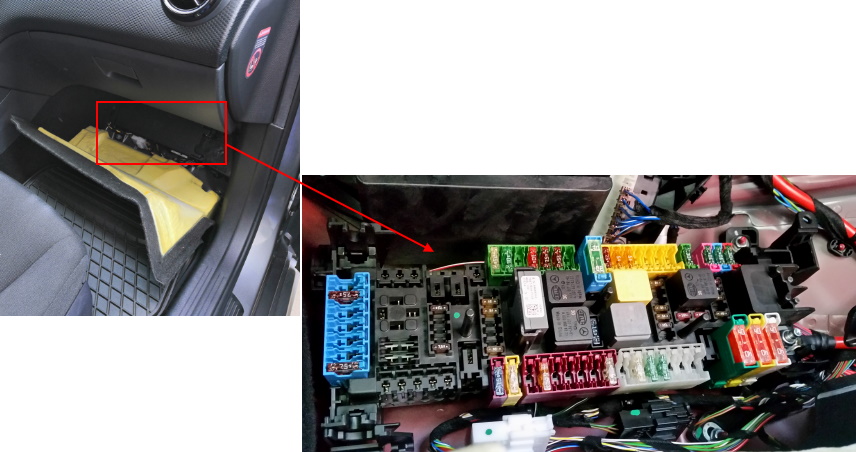

W kabinie główna skrzynka bezpieczników i przekaźników znajduje się pod panelem, po stronie pasażera, pod osłoną ochronną.

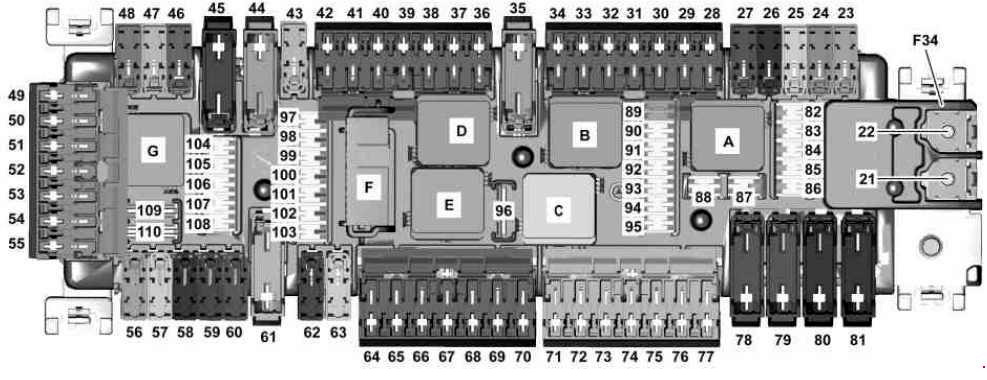

Schemat
Opis
| 21 | 150A Dodatkowa nagrzewnica elektryczna (pojazdy z silnikiem Diesla) |
| 22 | Przekaźnik akumulatora pomocniczego 200A ECO Start-Stop |
| 23 | 30A Sterownik przednich lewych drzwi |
| 24 | 30A Sterownik przednich prawych drzwi |
| 25 | Jednostka sterująca SAM 30A |
| 26 | Zakończenie kabla akumulatora pomocniczego 10A ECO Start-Stop |
| 27 | 30A Bezpiecznik i moduł przekaźnika komory silnika |
| 28 | Napęd elektryczny 5A (W242): Jednostka zarządzania ciepłem |
| 29 | Gniazdo przyczepy 15A (do 02.11.2014) |
| Jednostka sterująca wykrywaniem przyczepy (od 03.11.2014) | |
| 30 | 5A Jednostka sterująca wykrywaniem przyczepy |
| 31 | Jednostka sterująca 5A AWD |
| 32 | 5A Sygnały z modułu sterującego modułu elektronicznego kolumny kierownicy |
| 33 | 5A Moduł audio/panel sterowania systemu COMAND |
| 34 | 7,5A Panel sterowania klimatyzacją |
| 35 | 40A Ogrzewana tylna szyba |
| 36 | 7,5A Jednostka sterująca siedzenia kierowcy |
| Sterownik regulacji odcinka lędźwiowego fotela kierowcy | |
| 37 | 7,5A Moduł audio / wyświetlacz systemu COMAND |
| 38 | 7,5A Jednostka sterująca dodatkowego układu przytrzymującego |
| 39 | Sufitowy panel sterowania 10A |
| 40 | 15A Jednostka sterująca skrzynią biegów (silnik 651) |
| Napęd elektryczny 5A (W242): Jednostka sterująca skrzynią biegów | |
| 41 | 30A Moduł sterujący panoramicznym dachem przesuwnym |
| 42 | 5A Moduł audio |
| Moduł sterujący COMAND | |
| 25A Moduł audio | |
| 43 | 5A Jednostka sterująca wspomaganiem parkowania |
| 44 | 40A Odwracalny napinacz przedniego lewego pasa bezpieczeństwa |
| 45 | 40A Odwracalny napinacz przedniego prawego pasa bezpieczeństwa |
| 46 | 7,5 A Jednostka sterująca przedniego siedzenia pasażera |
| Jednostka sterująca regulacją podparcia lędźwiowego przedniego siedzenia pasażera | |
| 47 | Moduł nawigacyjny 7,5A |
| 25A Jednostka sterująca adaptacyjnego układu tłumienia | |
| 48 | rezerwa |
| 49 | Jednostka sterująca zestawu napędowego 7,5 A dla iPhone’a |
| 5A Silnik wentylatora KOMAND | |
| 50 | 5A Skrzynka sterująca osłoną kamery |
| 51 | rezerwa |
| 52 | 30A Sygnał siłownika blokady parkingowej |
| 53 | rezerwa |
| 54 | rezerwa |
| 55 | 5A Moduł komunikacyjny usług telekomunikacyjnych |
| Jednostka sterująca KEYLESS-GO | |
| 56 | 10A Sygnały z modułu sterującego modułu elektronicznego kolumny kierownicy |
| 57 | 30A Wielofunkcyjna jednostka sterująca do pojazdów specjalnych |
| 7,5A Wielofunkcyjna jednostka sterująca do pojazdów specjalnych | |
| 5A Przekaźnik zacisku 87 Siłownik blokady parkowania | |
| 58 | Skrzynka bezpieczników pojazdów specjalnych 30A |
| 59 | 30A Jednostka sterująca przedniego siedzenia pasażera |
| 60 | 30A Jednostka sterująca siedzenia kierowcy |
| 61 | 40A Jednostka sterująca wzmacniaczem głośnikowym |
| 62 | 20A Jednostka sterująca elektryczną blokadą kierownicy (przekładnia 711) |
| 63 | 25A Jednostka sterująca pompą paliwa |
| Napęd elektryczny 5A (W242): Jednostka sterująca interfejsu skrzyni biegów | |
| 64 | Jednostka sterująca „Elektroniczny pobór opłat” |
| Jednostka sterująca komunikacją opłat DSRC | |
| 65 | 5A Oświetlenie schowka na rękawiczki |
| 66 | 15A Skrzynka bezpieczników pojazdów specjalnych |
| 5A Specjalny interfejs pojazdu | |
| 67 | rezerwa |
| 68 | rezerwa |
| 69 | rezerwa |
| 70 | 25A Gniazdo w tylnej konsoli środkowej |
| 71 | Gniazdo 25A w bagażniku |
| 72 | Zapalniczka 25A z oświetleniem przedniej popielniczki |
| Gniazdko w salonie | |
| 73 | 30A Jednostka sterująca elektrycznego hamulca postojowego |
| 74 | 30A Jednostka sterująca elektrycznego hamulca postojowego |
| 75 | 20A Jednostka sterująca rozpoznawaniem przyczepy |
| Napęd elektryczny 5 A (W242): Jednostka sterująca systemu zarządzania akumulatorem | |
| 76 | 25A Jednostka sterująca rozpoznawaniem przyczepy |
| Napęd elektryczny 5A (W242): Jednostka sterująca blokady parkingowej | |
| 77 | 25A Jednostka sterująca rozpoznawaniem przyczepy |
| 78 | 40A Jednostka sterująca klapy tylnej/tylnej |
| Specjalny blok bezpieczników pojazdu | |
| 79 | Jednostka sterująca SAM 40A |
| 80 | Jednostka sterująca SAM 40A |
| 81 | 40A regulator wentylatora |
| 82 | Sufitowy panel sterowania 10A |
| 83 | 7,5A Elektroniczna jednostka sterująca stacyjki |
| 84 | 5A Górna skrzynka sterownicza |
| 85 | 5A EDW/zabezpieczenie przed odholowaniem/jednostka sterująca monitora wnętrza |
| 86 | Wzmacniacz antenowy 5A FM, AM i ZV |
| Wzmacniacz antenowy/kompensator do komunikacji mobilnej (od 01.06.2016) | |
| 87 | Złącze diagnostyczne 10A |
| 88 | 10A Zestaw wskaźników |
| 89 | Przełącznik oświetlenia zewnętrznego 5A |
| 90 | 5A Inteligentny czujnik radarowy w tylnym zderzaku, po lewej stronie |
| Inteligentny czujnik radarowy w prawym tylnym zderzaku | |
| 91 | 5A Czujnik sterowania pedałem |
| Przełącznik oświetlenia wnęki na nogi | |
| Napęd elektryczny (W242): Jednostka sterująca systemu zarządzania akumulatorem | |
| 92 | 5A Jednostka sterująca pompą paliwa |
| Napęd elektryczny (W242): Jednostka sterująca interfejsu skrzyni biegów | |
| 93 | 5A Jednostka sterująca elektrycznego hamulca postojowego |
| 94 | 7,5A Jednostka sterująca dodatkowego układu przytrzymującego |
| 95 | 7.5A Rozpoznawanie obecności i AKSE, przednie siedzenie pasażera |
| Jednostka sterująca systemu Weight Sensing System | |
| 96 | 15A Silnik wycieraczek tylnej klapy |
| 97 | Wtyczka elektryczna telefonu komórkowego 5A |
| 98 | Jednostka sterująca SAM 5A |
| 99 | 5A Jednostka sterująca monitorująca ciśnienie w oponach |
| 100 | Interfejs 5A DIRECT SELECT (silnik 133) |
| 101 | Jednostka sterująca AWD 10A |
| 102 | 5A Odbiornik zdalnego sterowania radiowego do ogrzewania postojowego |
| Jednostka sterująca skrzynią biegów (napęd elektryczny (W242)) | |
| Jednostka sterująca trybem jazdy (AMG, od 01.09.2015) | |
| Przełącznik antenowy telefonu i ogrzewania postojowego (od 01.06.2016) | |
| 103 | 5A Jednostka sterująca systemem połączeń alarmowych |
| Moduł komunikacji usług telekomunikacyjnych | |
| Jednostka sterująca HERMES | |
| 104 | 5A Jednostka sterująca interfejsem multimedialnym |
| Moduł łączności multimedialnej | |
| 105 | 5A Jednostka sterująca nadawaniem dźwięku cyfrowego |
| Jednostka sterująca satelitarnego cyfrowego radia audio (SDAR). | |
| Moduł tunera 7,5A | |
| 106 | 5A Kamera wielofunkcyjna |
| 107 | Tuner telewizji cyfrowej 5A |
| 108 | Kamera cofania 5A |
| Kamera cofania 7,5A (od 01.06.2016) | |
| 109 | 20A Gniazdo elektryczne dla ładunku |
| 110 | 30A Moduł audio |
| Moduł sterujący COMAND | |
| Jednostka sterująca dźwiękiem silnika | |
| Przekaźnik | |
| A | Zacisk przekaźnika 15 |
| B | Przekaźnik wycieraczki tylnej szyby |
| C | Zacisk przekaźnika 15R2 |
| D | Przekaźnik podgrzewanej szyby tylnej |
| mi | Zacisk przekaźnika 15R1 |
| F | Zacisk przekaźnikowy 30g |
| G | Napęd elektryczny (W242): Przekaźnik zacisku 87 Siłownik blokady parkowania |
Za zapalniczki odpowiadają bezpieczniki o numerach 70, 71 i 72.
Komora silnika

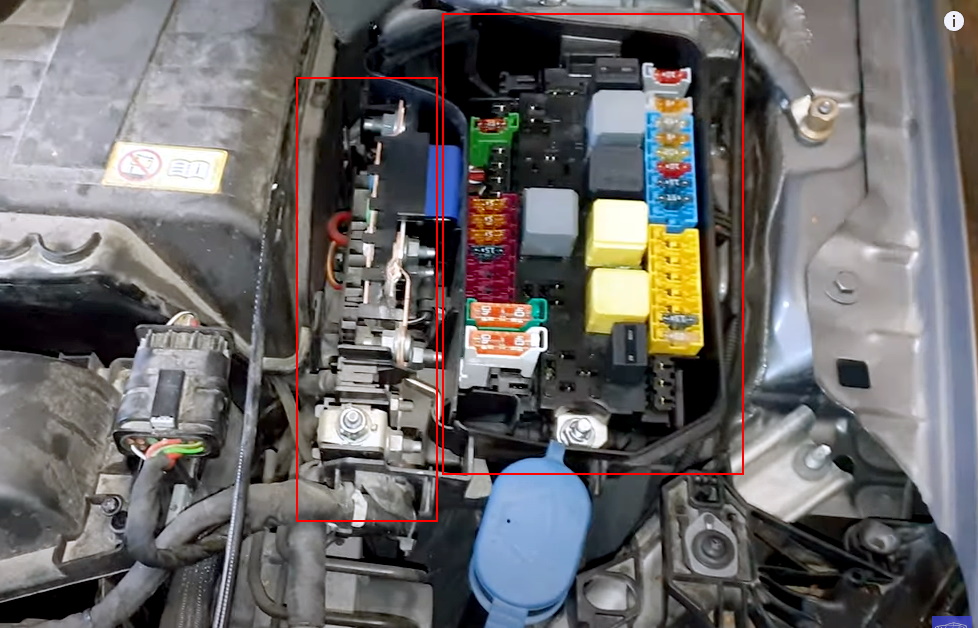

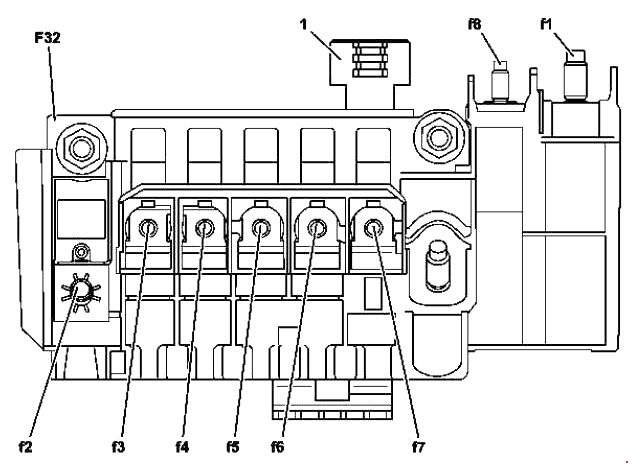

Pod maską, po lewej stronie komory silnika, mogą znajdować się 2 skrzynki bezpieczników.
Skrzynka bezpieczników i przekaźników

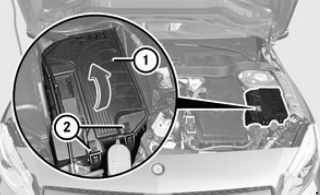

Aby uzyskać dostęp do urządzenia, należy zdjąć osłonę zabezpieczającą.

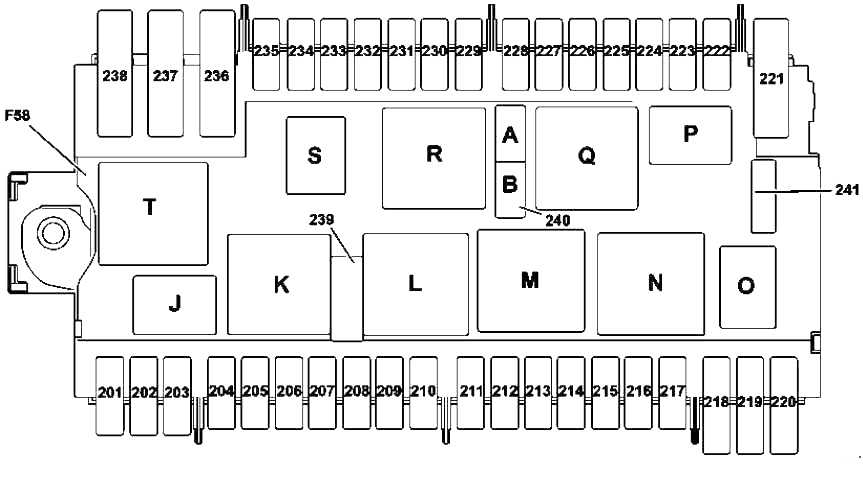

Schemat
Przeznaczenie
| 201 | 5A Syrena alarmowa |
| 202 | 20A Jednostka sterująca nagrzewnicy dodatkowej |
| Napęd elektryczny 5A (W242): Przekaźnik zacisku 87 jednostki sterującej blokady parkingowej | |
| 203 | 15A Reflektor przedni prawy |
| Napęd elektryczny 5A (W242): Jednostka sterująca skrzynią biegów | |
| 204 | 25A Elektroniczna jednostka sterująca stabilizacją ruchu |
| 205 | 15A Lewy róg |
| Sygnał dźwiękowy prawidłowy | |
| 206 | Jednostka sterująca 5A CDI (silnik 651) |
| Jednostka sterująca skrzynią biegów (napęd elektryczny (W242)) | |
| Przekaźnik pompy próżniowej wspomagania hamulców (napęd elektryczny (W242)) | |
| Przekaźnik el. zacisk obwodu 87M (napęd elektryczny (W242)) | |
| 207 | 5A Przekaźnik el. obwody zaciskowe 87M (diesel) |
| Zawór odcinający chłodzenie akumulatora HV (napęd elektryczny (W242)) | |
| Jednostka sterująca blokady parkingowej (napęd elektryczny (W242)) | |
| 208 | Przekaźnik 7,5 A Zacisk 87 (silniki: 133, 607) |
| Napęd elektryczny 5A (W242): Silnik wentylatora | |
| 209 | 15A Reflektor przedni lewy |
| Napęd elektryczny (W242): Zarezerwowany | |
| 210 | 5A Przekaźnik podgrzewanej szyby przedniej |
| Przekaźnik wstępny rozrusznika (stan na 03.11.2014) | |
| 211 | Jednostka sterująca CNG 7,5A (242.848) |
| 15A Pompa obiegowa obiegu grzewczego (napęd elektryczny (W242)) | |
| 212 | 15A Końcówka kablowa elekt. obwody zaciskowe 87M3 (silniki 133, 270) |
| Element grzejny rurociągu wentylacyjnego (silnik 651) | |
| Element grzejny termostatu układu chłodzenia (silnik 651) | |
| Zawór przełączający obejściowy chłodnicy EGR (silnik 651) | |
| Sonda lambda przed katalizatorem (silnik 607) | |
| Serwo kontroli ciśnienia doładowania (silnik 607) | |
| Jednostka sterująca CDI (silnik 607) | |
| Napęd elektryczny (W242): Napęd elektryczny i pompa płynu chłodzącego ładowarki | |
| 213 | 15A Zakończenie kabla zacisku 87 (silniki 133, 270, 651) |
| Czujnik Halla wałka rozrządu (silnik 607) | |
| Jednostka sterująca CDI (silnik 607) | |
| Zawór dozujący (silnik 607) | |
| Sonda lambda za katalizatorem (silnik 607) | |
| Napęd elektryczny (W242): Pompa płynu chłodzącego 1 do chłodzenia akumulatora | |
| 214 | 10A Zakończenie kabla zacisku 87 (silniki 133, 270, 651) |
| Napęd elektryczny 15 A (W242): Pompa płynu chłodzącego 2, chłodzenie akumulatora | |
| 215 | 20A Cewka zapłonowa cylindra 1 (silniki benzynowe) |
| Cewka zapłonowa cylindra 2 (silniki benzynowe) | |
| Cewka zapłonowa cylindra 3 (silniki benzynowe) | |
| Cewka zapłonowa 4-cylindrowego (silniki benzynowe) | |
| Zawór dozujący (silnik 651) | |
| Jednostka sterująca CDI (silnik 607) | |
| Serwo kontroli ciśnienia doładowania (silnik 607) | |
| Zawór dozujący (silnik 607) | |
| Napęd elektryczny 5A (W242): | |
| Jednostka zarządzania ciepłem | |
| Jednostka sterująca bramą transmisyjną | |
| Rozdzielacz wysokiego napięcia (od 03.11.2014) | |
| 216 | Jednostka sterująca 5A ME (silniki benzynowe) |
| Jednostka sterująca skrzynią biegów (silnik 607) | |
| 217 | W pełni zintegrowany moduł sterujący przekładni dwusprzęgłowej 25 A (przekładnia 724) |
| 218 | 5A Jednostka sterująca do elektronicznej kontroli stabilności |
| 219 | Napęd elektryczny 5A (W242): Jednostka sterująca blokady parkingowej |
| 220 | 10A Pompa obiegowa układu chłodzenia oleju skrzyni biegów (skrzynia biegów 724) |
| 221 | Napęd elektryczny 40A (W242): Pompa próżniowa |
| 222 | Napęd elektryczny 7,5 A (W242): Elektryczna sprężarka klimatyzacji |
| 223 | rezerwa |
| 224 | 7,5A Elektryczny moduł sterujący DISTRONIC |
| Moduł sterujący COLLISION PREVENTION ASSIST | |
| 225 | Napęd elektryczny 6A (W242): Jednostka sterująca skrzynią biegów |
| 226 | Jednostka sterująca 5A CNG (242.848) |
| Jednostka sterująca ładowarki (napęd elektryczny (W242)) | |
| Jednostka sterująca energoelektroniki (napęd elektryczny (W242)) | |
| 227 | Napęd elektryczny 5A (W242): Jednostka sterująca elektroniką mocy |
| 228 | Napęd elektryczny 5A (W242): Generator dźwięku pojazdu elektrycznego |
| 229 | 5A Reflektor przedni lewy |
| 230 | 5A Jednostka sterująca do elektronicznej kontroli stabilności |
| 231 | 5A Reflektor przedni prawy |
| 232 | 15A Sterownik reflektorów |
| 233 | rezerwa |
| 234 | 5A Jednostka sterująca skrzynią biegów (silnik 607) |
| Napęd elektryczny 10 A (W242): Rozdzielacz zasilania wysokiego napięcia | |
| 235 | Silnik wentylatora 7,5 A (silnik 607) |
| Siłownik żaluzji chłodnicy (silnik 607) | |
| Pompa obiegowa chłodnicy powietrza doładowującego (silnik 133) | |
| 236 | Jednostka sterująca SAM 40A |
| 237 | 40A Jednostka sterująca do elektronicznej kontroli stabilności |
| 238 | 50A Ogrzewana przednia szyba |
| 239 | 30A Przekaźnik trybu wycieraczek 1/2 |
| 240A | 25A Przekaźnik zacisku 50 rozrusznika |
| Napęd elektryczny 7,5 A (W242): Jednostka sterująca skrzynią biegów | |
| 240B | 25A Przekaźnik zacisku 15 (bez obsługi) |
| 241 | Napęd elektryczny 7,5 A (W242): System nagrzewnicy elektrycznej wysokiego napięcia |
| Przekaźnik | |
| J | Przekaźnik klaksonu |
| K | Przekaźnik prędkości wycieraczek 1/2 |
| L | Włączenie/wyłączenie przekaźnika wycieraczek |
| M | Przekaźnik zacisku 50 rozrusznika |
| Napęd elektryczny (W242): Przekaźnik zacisku 87C | |
| N | Przekaźnik el. zaciski obwodu 87M |
| O | Przekaźnik pompy obiegowej płynu chłodzącego olej przekładniowy |
| Napęd elektryczny (W242): Przekaźnik zacisku 87 jednostki sterującej blokady parkingowej | |
| P | Przekaźnik rezerwowy |
| Q | Przekaźnik zacisku 15 (niezabezpieczony) |
| Napęd elektryczny (W242): Przekaźnik mocy pompy próżniowej wspomagania hamulców | |
| R | Zacisk przekaźnika 15 |
| S | Zacisk przekaźnika 87 |
| T | Przekaźnik podgrzewanej szyby przedniej |
Skrzynka bezpiecznikowa
Skrzynka bezpieczników dużej mocy znajduje się obok skrzynki bezpieczników i przekaźników.
Schemat
Oznaczenie
| F1 | Generator 300A / Napęd elektryczny 400A (W242): Jednostka sterująca przetwornicą napięcia DC |
| F2 | Wewnętrzna skrzynka bezpieczników 200 A (napęd elektryczny (W242) i pojazdy benzynowe) |
| Skrzynka bezpieczników wewnętrznych 250 A (silniki Diesla) | |
| F3 | 100A Jednostka sterująca elektrycznego wspomagania układu kierowniczego |
| F4 | Jednostka sterująca SAM 40A |
| F5 | Silnik wentylatora 80A |
| F6 | 70A Jednostka sterująca ogrzewaniem paliwa (silnik 607) |
| F7 | 125A Jednostka sterująca nagrzewnicą pomocniczą regenerującą DPF (silnik 607) |
| F8 | Moduł stopnia wyjściowego świecy żarowej 100 A (silniki: 651, 607) |
| Przekaźnik | |
| F32k1 | Przekaźnik odsprzęgający (F32k1) |
Jest coś do dodania – napisz w komentarzach.
