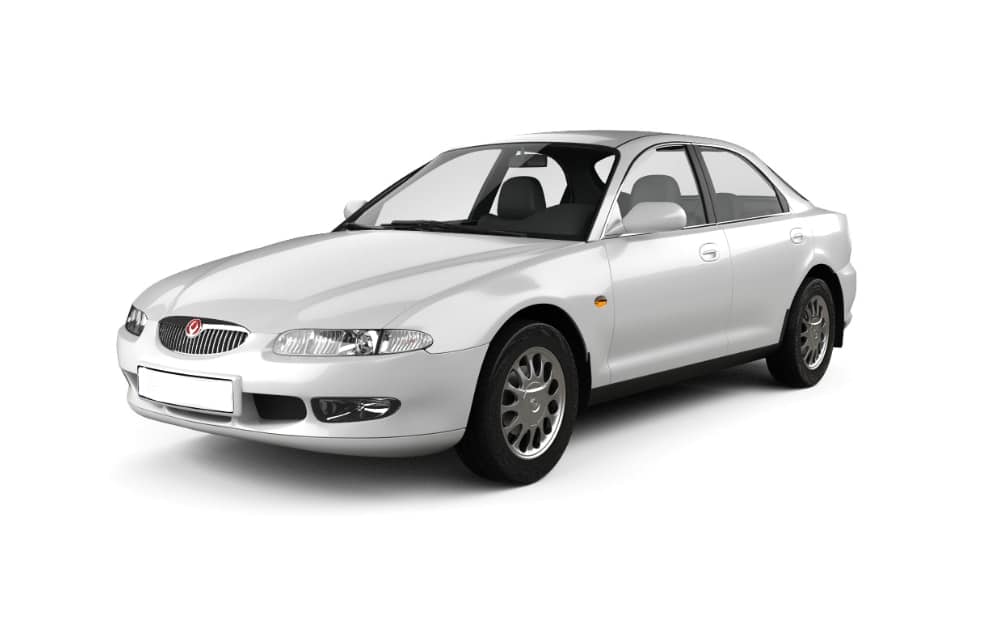

Mazda Xedos 6 sedan była dostarczana na rynki europejskie w dwóch generacjach z pojazdami z kierownicą po lewej stronie. Pierwszy – 1991, 1992, 1993, 1994. Drugi w 1995, 1996, 1997, 1998 i 1999. Model z kierownicą po prawej stronie nosi nazwę Eunos 500 i został wysłany do Japonii i Anglii. W tym artykule znajdziesz opis bezpieczników i przekaźników Mazda Xedos 6 wraz ze schematami skrzynek i ich lokalizacją. Zwróć uwagę na bezpiecznik zapalniczki.

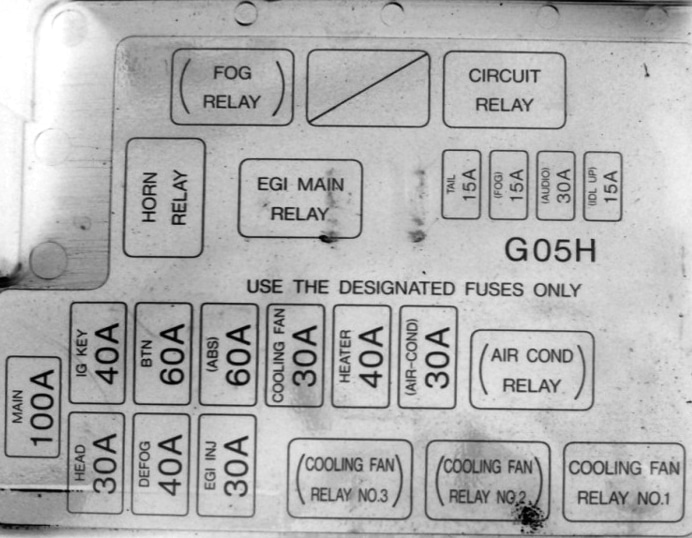

Konstrukcja pudełek może różnić się od pokazanej i zależy od roku produkcji i regionu dostawy. Sprawdź schematy na osłonie ochronnej.
Skrzynka bezpieczników przedziału pasażerskiego

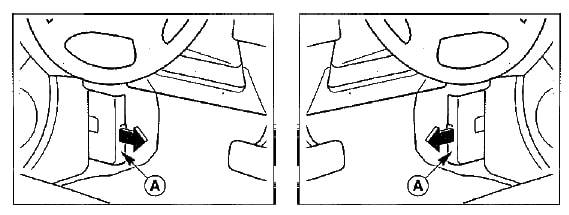

Znajduje się pod panelem na słupku, przy nodze kierowcy, za osłoną zabezpieczającą.
Kierownica z lewej strony Kierownica z prawej strony
Zdjęcie poglądowe
Schemat
Opis
- A – STOP – 15A światła stop, klakson, tempomat
- B – POKÓJ – 15A oświetlenie wnętrza, oświetlenie bagażnika, system ostrzegawczy
- C – SPARE – rezerwa 15A, zapasowy bezpiecznik
- D – ZAMEK DRZWI – 30A – układ napędu zamka drzwi (centralny zamek)
- E – RADIO – system audio 15A, zapalniczka , lusterka zewnętrzne, antena
- F – DACH OTWARTY – 15A люк
- G – SPARE – rezerwa 15A, zapasowy bezpiecznik
- H – Elektryka szyb – elektrycznie sterowane szyby 30A
- I – MIERNIK – 15A zestaw wskaźników, bieg wsteczny
- J – KIERUNEK – 15A kierunkowskazy
- K – SILNIK – 15A system zarządzania silnikiem
- L – HEAD CLEANER – 20A środek do czyszczenia reflektorów
- M – TYLNE PRZECIWMGŁOWE – 15A Tylne światło przeciwmgłowe
- N – WIPER – 20A wycieraczki i spryskiwacze
- O – SIEDZENIE ELEKTRYCZNE – Fotel elektryczny 15A
Bezpiecznik zapalniczki wynosi 15A.

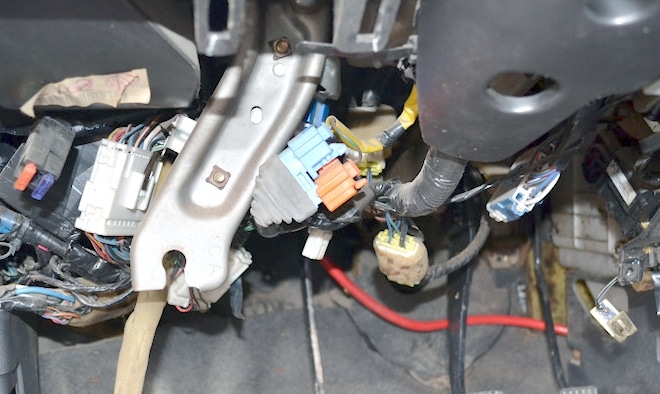

Przekaźniki hotelowe można umieścić pod deską rozdzielczą (kierunkowskazy itp.)

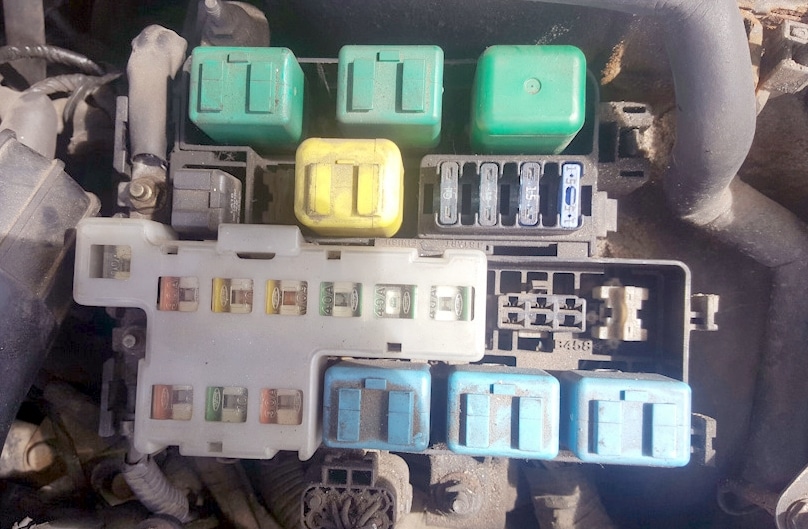

Skrzynka bezpieczników komory silnika
Montowany po lewej stronie komory silnika, obok akumulatora.
Zdjęcie
Schemat
Przeznaczenie
- GŁÓWNY – Bezpiecznik główny 100A
- GŁÓWKA – reflektory 30A
- ODMGŁAWANIE – Ogrzewanie tylnej szyby 40A
- Układ wtrysku paliwa EJI INJ – 30A
- F. PRZEKAŹNIK PRZECIWMGŁOWY – przekaźnik przednich świateł przeciwmgielnych
- PRZEKAŹNIK COLING FAG NO1 – przekaźnik wentylatora chłodzącego
- IG KEY – 40A Radio, szyberdach, przyrządy, napęd podnośników szyb
- BTN – zamki do drzwi 60A, elektrycznie sterowane fotele
- ABS — układ przeciwblokujący 60A (ABS)
- COLING FAG – wentylator chłodzący 30A
- OGRZEWANIE – grzejnik 40A, klimatyzator
- KLIMATYZACJA – klimatyzator 30A
- PRZEKAŹNIK KLIMATYZACJI – przekaźnik klimatyzatora
- PRZEKAŹNIK Klaksonu – przekaźnik klaksonu
- OGON – wymiary 15A
- DIM LH – 15A światło mijania lewe
- DIM RH – 15A prawy reflektor świateł mijania
- R.FOG – Tylne światła przeciwmgielne 15A
- COMB SW – 15A do przełączników układu kierowniczego i wycieraczek
- R. PRZEKAŹNIK PRZECIWMGŁOWY – przekaźnik tylnych świateł przeciwmgłowych
- PRZEKAŹNIK GŁÓWNY EGI – przekaźnik sterujący silnikiem
- PRZEKAŹNIK OBWODOWY – przekaźnik pompy paliwa
Poszczególne elementy można zamontować również na zewnątrz tej jednostki, np. przekaźniki PTF znajdują się mniej więcej w obszarze górnej rury pomiędzy chłodnicą a silnikiem na nadwoziu.

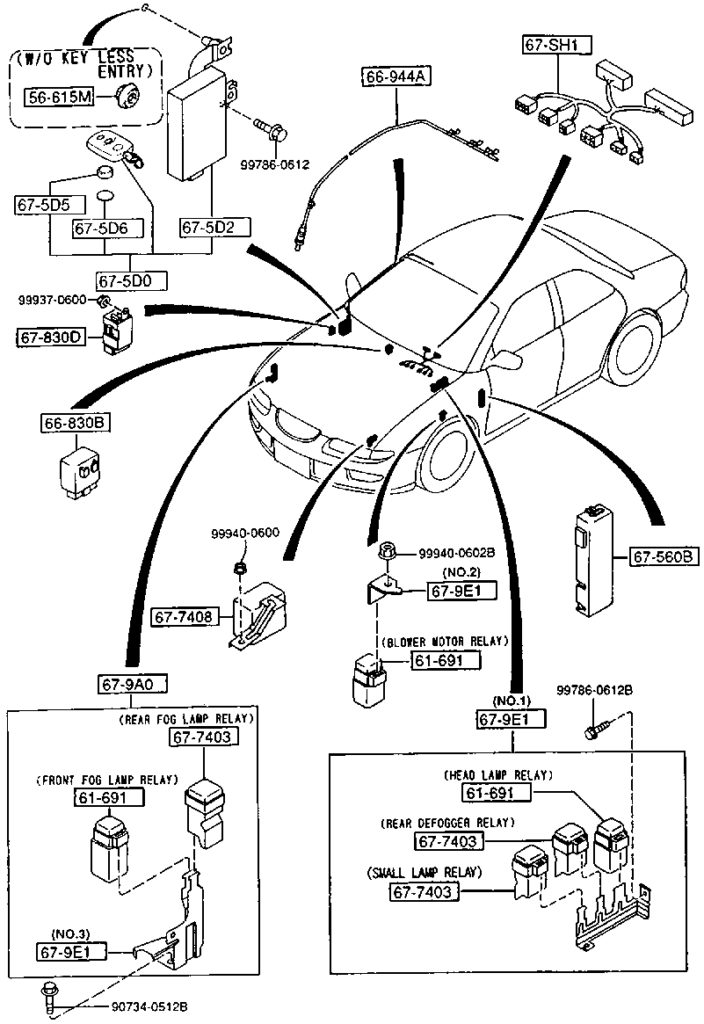

Lokalizacja przekaźnika
Jeśli znajdziesz błąd lub masz coś do dodania – napisz w komentarzach. A jeśli schematy nie pasują, zapoznaj się z opisem Xedos 9 .
