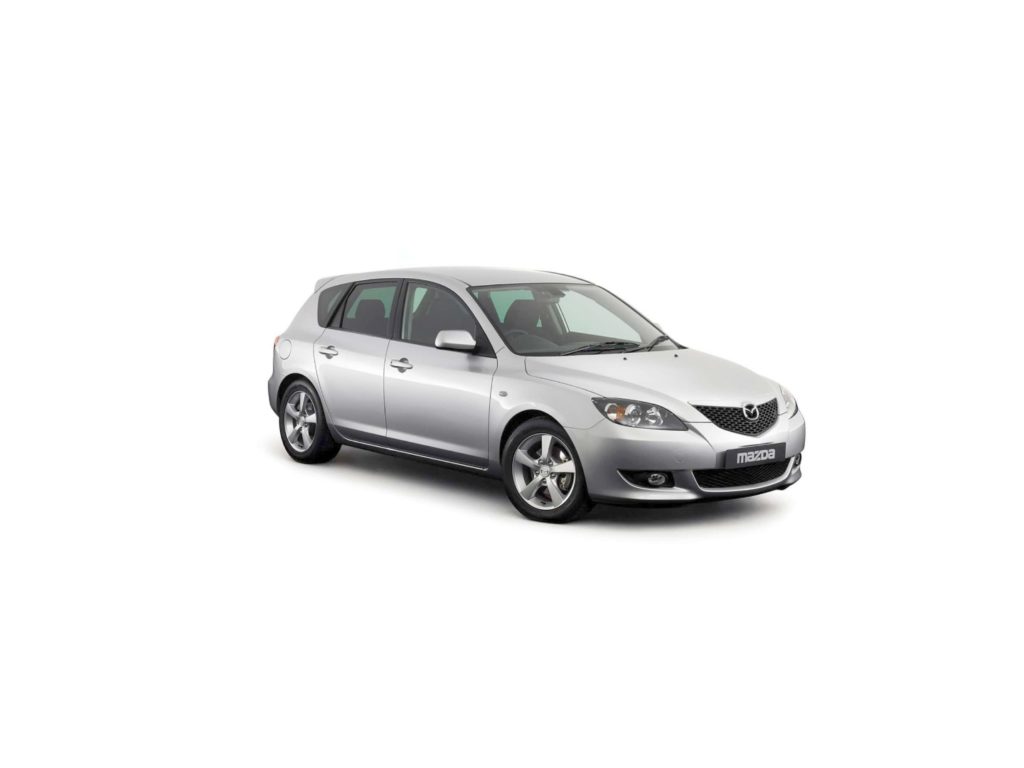

Mazda Axela to nazwa japońskiej wersji Mazdy 3. Kluczową różnicą pomiędzy tymi modelami jest to, że w Mazdzie Axel kierownica znajduje się po prawej stronie. Lata wydania pierwszej generacji: 2003, 2004, 2005, 2006, 2007 i 2008. Ponadto w latach 2009-2013 zmontowano drugą generację. W tej publikacji zaprezentujemy opis bezpieczników i przekaźników Mazda Axel wraz ze schematami skrzynek i ich lokalizacją. Podświetl bezpiecznik zapalniczki.
Materiał ten będzie pasował do Mazdy Axela 1. generacji, jeśli posiadasz 2. generację to sprawdź . Weź pod uwagę specyfikę położenia kierownicy.
Skrzynka bezpieczników deski rozdzielczej

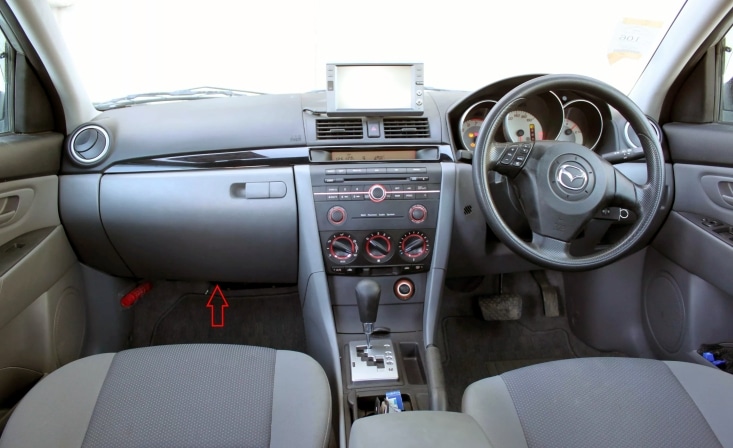

Skrzynka bezpieczników i przekaźników w kabinie pasażerskiej znajduje się pod schowkiem.

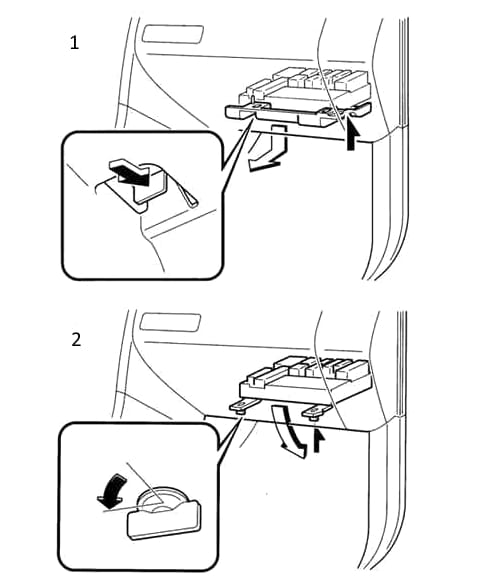

Aby uzyskać dostęp, zdejmij pokrywę ochronną (1), przekręć śruby (2), a urządzenie opadnie.
Dostęp do skrzynki

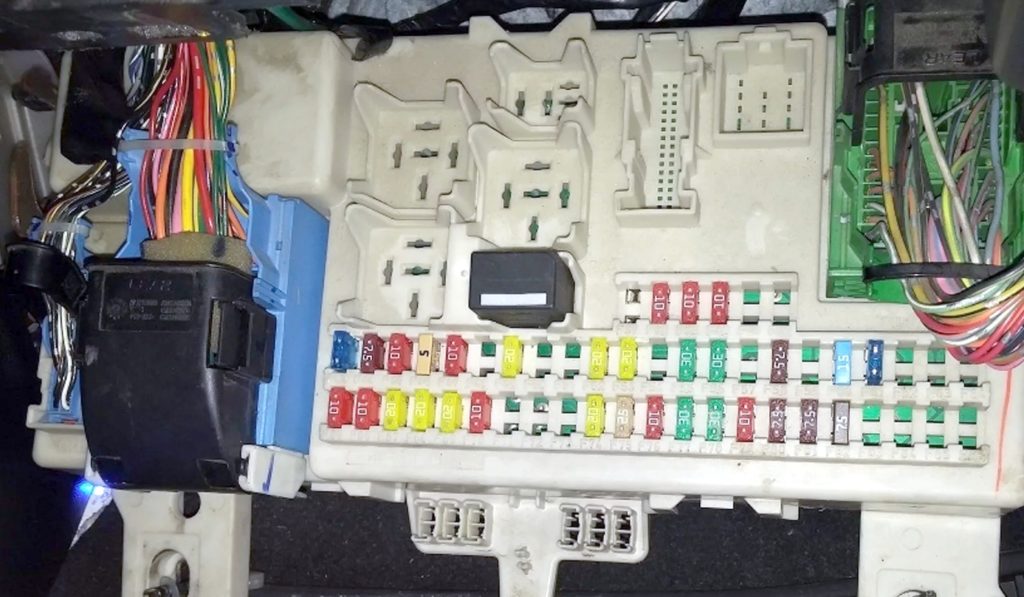

Zdjęcie poglądowe

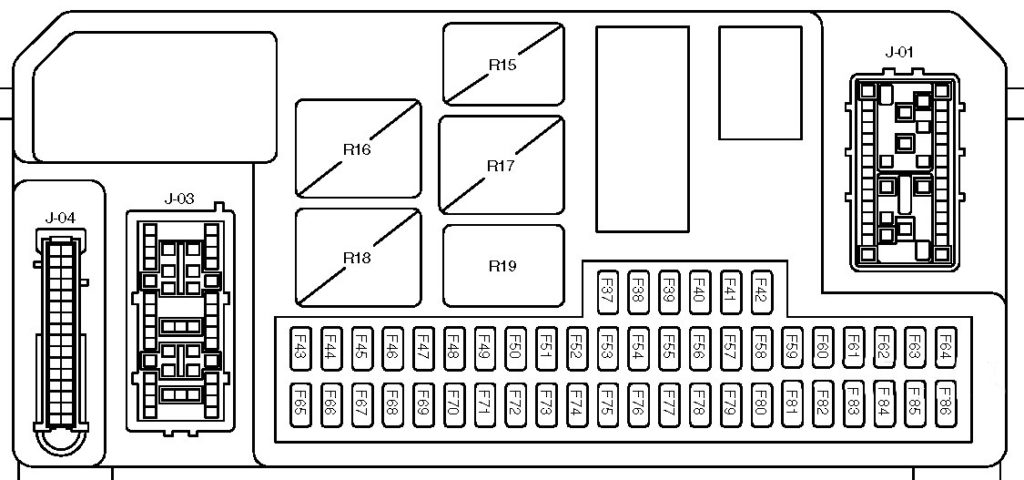

Schemat
Opis
| F37 | 15А D / LOCK 2 – System podwójnego ryglowania zamków |
| F38 | 10А LAMPA STOP / Klakson – Bezpiecznik świateł stop, sygnał dźwiękowy |
| F39 | 10А HEAD HIGH L – Reflektor świateł drogowych (lewy) |
| F40 | 10А HEAD HIGH R – Reflektor świateł drogowych (prawy) |
| F41 | rezerwa |
| F42 | rezerwa |
| F43 | 15A CIGAR – Zapalniczka do papierosów |
| F44 | RADIO 7,5A – System audio |
| F45 | 10A LUSTERKO – Bezpiecznik napędu elektrycznego regulacji lusterek wstecznych |
| F46 | 7,5A TAILR – Lampa obrysowa tylna (prawa), lampa obrysowa przednia (prawa), Oświetlenie tablicy rejestracyjnej |
| F47 | 10A OBD – Ochrona różnych obwodów elektrycznych |
| F48 | rezerwa |
| F49 | 20А TR – BLOKADA – Skrzynia biegów |
| F50 | zasilacz mikrokomputera, reflektory, kierunkowskazy i światła awaryjne |
| F51 | reflektory, kierunkowskazy i światła awaryjne, podgrzewana tylna szyba |
| F52 | 20А OTWARTY DACH – Luk wentylacyjny dachowy |
| F53 | 20А PODKŁADKA – Środek do czyszczenia i spryskiwacza szyb przednich |
| F54 | rezerwa |
| F55 | 30A P / WIND R – Przełącznik podnoszenia szyby (prawy) |
| F56 | 30A P / WIND L – Przełącznik podnoszenia szyby (lewy) |
| F57 | ALARM 7,5A – Alarm bezpieczeństwa |
| F58 | 7,5A M/DEF – Lusterka zewnętrzne podgrzewane elektrycznie |
| F59 | rezerwa |
| F60 | 15A HEAD LOW R – Reflektor świateł mijania (prawy), regulacja zasięgu reflektorów |
| F61 | 15A HEAD LOW L – Reflektor świateł mijania (lewy) |
| F62 | rezerwa |
| F63 | rezerwa |
| F64 | rezerwa |
| F65 | 10A SAS – System poduszek powietrznych |
| F66 | MIERNIK 10A – Deska rozdzielcza, zabezpieczenie przed kradzieżą (immobilizer) |
| F67 | 20A ZAPŁON – Układ przeciwblokujący (ABS), Układ przeciwpoślizgowy (DSC), EHPAS |
| F68 | 20А WIPER – Środek do czyszczenia i spryskiwacza szyb przednich |
| F69 | SILNIK 20A – Do ochrony różnych obwodów elektrycznych |
| F70 | 10А IGSIG – Bezpiecznik automatycznej wycieraczki, włącznik podnoszenia szyb |
| F71 | rezerwa |
| F72 | rezerwa |
| F73 | rezerwa |
| F74 | 20A CIEPŁE SIEDZENIA – Podgrzewane siedzenia |
| F75 | 25А D / LOCK 1 – Centralny zamek elektryczny |
| F76 | 10А АС – Klimatyzacja, jednostka sterująca nagrzewnicą |
| F77 | 30A P / WIND L – Przełącznik podnoszenia szyby (lewy) |
| F78 | 30A P / WIND R – Przełącznik podnoszenia szyby (prawy) |
| F79 | 10A TYŁ – Światła cofania |
| F80 | DACH 7,5А – Luk wentylacyjny dachowy |
| F81 | 7,5А TAILL – Lampa obrysowa tylna (lewa), lampa obrysowa przednia (lewa) |
| F82 | 7,5А ILLUMI – Bezpiecznik oświetlenia panelu sterowania |
| F83 | rezerwa |
| F84 | rezerwa |
| F85 | rezerwa |
| F86 | rezerwa |
Za zapalniczkę odpowiada bezpiecznik nr 43, 15A. W bloku pod maską można zainstalować jeden lub więcej bezpieczników.

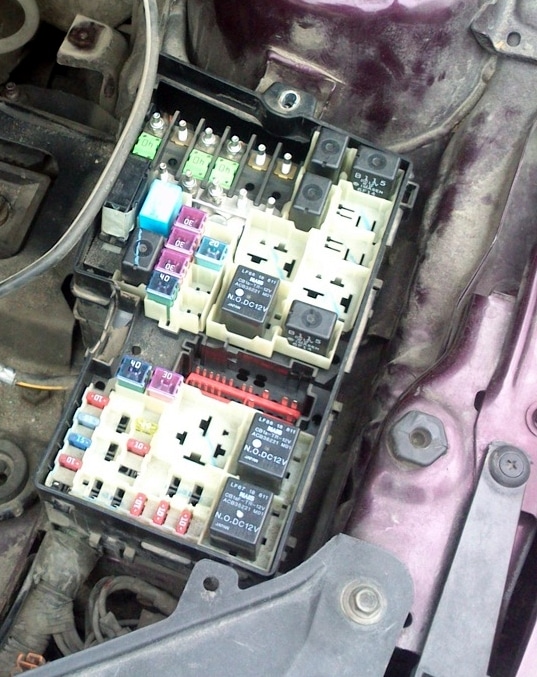

Komora silnika
Znajduje się niedaleko akumulatora pod osłoną ochronną.

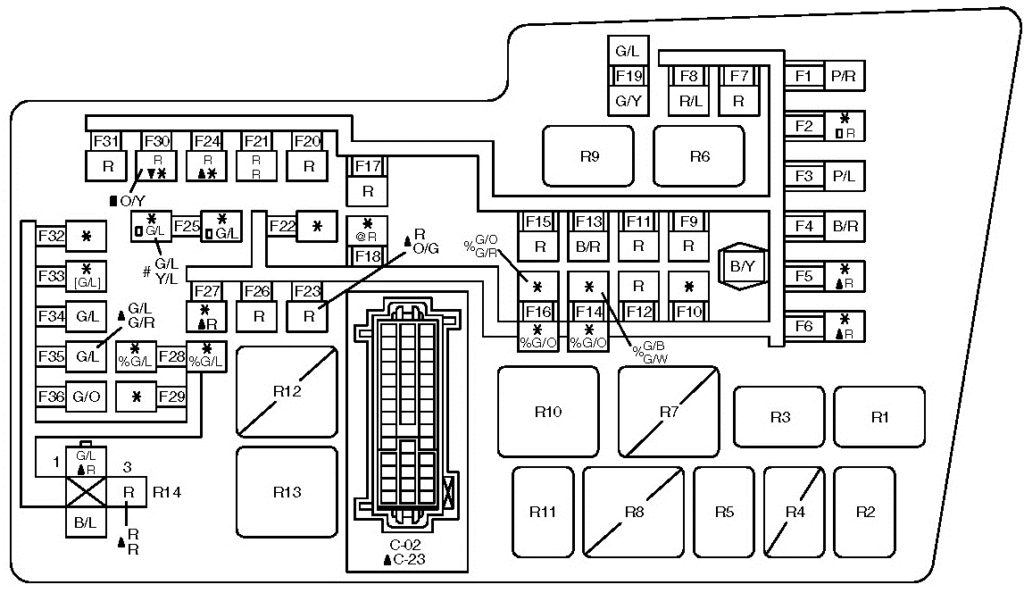

Schemat
Przeznaczenie
| F1 | 40A WENTYLATOR – Wentylator chłodzący |
| F2 | 80A P/ST – EH PAS (wspomaganie kierownicy) |
| F3 | 40A P/ST – Ochrona różnych obwodów elektrycznych |
| F4 | GŁÓWKA 40A – Bezpiecznik reflektorów |
| F6 | 60А GLOW – Świece żarowe |
| F7 | 30A ABS1 – Układ przeciwblokujący (ABS), układ przeciwpoślizgowy (DSC) |
| F8 | 20A ABS2 – Układ przeciwblokujący (ABS), układ przeciwpoślizgowy (DSC) |
| F9 | SILNIK 30A – Ochrona różnych obwodów elektrycznych |
| F10 | rezerwa |
| F11 | 30A IGKEY1 – Wyłącznik zapłonu |
| F12 | 20А ROZRUSZNIK – Sprzęgło rozrusznika |
| F13 | 30A IGKEY2 – Wyłącznik zapłonu |
| F14 | 30A GLOW1 – Świece żarowe |
| F15 | 40A NAGRZEWNICA – Dmuchawa wewnętrzna |
| F 16 | 30A GLOW 2 – Świece żarowe |
| F17 | 40А DFOG – Elektryczny odmgławiacz tylnej szyby |
| F18 | 30A AUDIO – System audio (samochody wyposażone w system audio BOSE) |
| F19 | 10A ABSIG – Układ przeciwblokujący (ABS), układ przeciwpoślizgowy (DSC) |
| F20 | 15A FOG – Przednie światła przeciwmgielne |
| F21 | 15A KLAKSON – Sygnał dźwiękowy |
| F22 | 10A DRL – Światło do jazdy dziennej |
| F23 | 20А H / CLEAN – Bezpiecznik spryskiwaczy reflektorów, podgrzewacza paliwa |
| F24 | 15A F/POMPA – Pompa paliwa |
| F25 | 10A P/ST IG – Bezpiecznik wspomagania kierownicy |
| F26 | 10A A/C MAG – Klimatyzator |
| F27 | 15A ALT/TCM 1GA – Generator/jednostka kontroli trakcji |
| F28 | 10A GLOWSIG – Zapalniczka samochodowa |
| F29 | P.OUTLET – Zasilanie gniazd dodatkowych |
| F30 | 10А ENG + B – jednostka PCM, jednostka sterująca dozowaniem i dostarczaniem dodatku do paliwa |
| F31 | POKÓJ 15A – Lampy do oświetlenia wnętrza |
| F32 | 10А POL BAR 4 – Czujniki stężenia tlenu |
| F33 | 10А POL BAR 3 – Czujniki stężenia tlenu |
| F34 | 10A EGIINJ – Bezpiecznik wtryskiwaczy |
| F35 | 10А POL BAR 1 – Ochrona różnych obwodów elektrycznych |
| F36 | ENG BAR 2 – Zespół PCM, pompa paliwa |
Oznaczenie przekaźnika
R1 | Przekaźnik PTF |
R2 | Przekaźnik klaksonu |
R3 | Przekaźnik podgrzewanej szyby tylnej |
R4 | Łańcuch ETV |
R5 | Przekaźnik ogrzewania paliwa (diesel) |
R6 | Przekaźnik pompy paliwa |
R7 | Nieużywany |
R8 | Nieużywany |
R9 | Przekaźnik spryskiwaczy reflektorów |
R10 | Przekaźnik wentylatora |
R11 | Przekaźnik klimatyzatora |
R12 | rezerwa |
R13 | Przekaźnik rozrusznika |
R14 | Przekaźnik sterujący silnikiem. |
