Minivan Mazda 5 jest produkowany w dwóch generacjach od 1994 roku. Pokażemy lokalizację wszystkich elektronicznych jednostek sterujących Mazdy 5 w samochodach 2005, 2006, 2007, 2008, 2009, 2010. Rozważ szczegółowo schematy skrzynek bezpieczników i przekaźników Mazdy 5 z opisem przeznaczenia ich elementów. Zwróć uwagę na bezpiecznik zapalniczki.
Sprawdź przeznaczenie pudełek za pomocą własnych schematów na pokrywie ochronnej.
Contents
Blokuje lokalizację

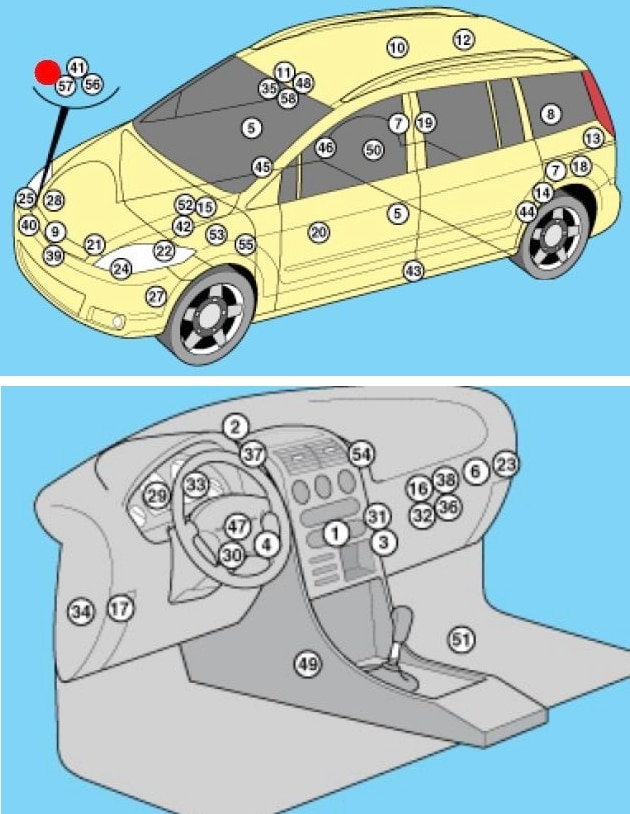

Ogólna lokalizacja elektrycznych jednostek sterujących
Przeznaczenie
| 1 | Jednostka sterująca klimatyzacją (w panelu sterowania nagrzewnicy) |
| 2 | Małe czujniki światła (klimatyzacja) |
| 3 | Rezystor silnika dmuchawy nagrzewnicy/klimatyzacji (automatyczna regulacja temperatury) – przestrzeń na nogi pasażera |
| 4 | Rezystor silnika nagrzewnicy / dmuchawy klimatyzacji (ręczna regulacja temperatury) – przestrzeń na nogi kierowcy |
| 5 | Antena z przodu (system „bezkluczykowy”) |
| 6 | Antena w salonie (system „bezkluczykowy”) |
| 7 | Antena tylna (system otwierania bezkluczykowego) |
| 8 | Antena, tylne drzwi (system bezkluczykowy) |
| 9 | Czujnik wstrząsów (SRS), przód |
| 10 | Czujnik zmiany głośności (system antykradzieżowy), przód – z szyberdachem |
| 11 | Czujnik zmiany głośności (system antykradzieżowy), przód – bez szyberdachu |
| 12 | Czujnik zmiany głośności (system antykradzieżowy), tył |
| 13 | Sygnał dźwiękowy antywłamaniowy – lewa strona bagażnika |
| 14 | Tłumik zakłóceń (system audio) – lewa strona bagażnika |
| 15 | Bateria akumulatorowa |
| 16 | Jednostka sterująca sygnałem centralnego zamka |
| 17 | Złącze diagnostyczne (DLC) |
| 18 | Sterownik elektryczny drzwi tylnych lewych – lewa strona bagażnika |
| 19 | Sterownik elektroniki drzwi tylnych prawych – prawa strona bagażnika |
| 20 | Podnośnik szyby modułu sterującego mocą (w przełączniku w drzwiach kierowcy) |
| 21 | Jednostka sterująca silnikiem elektrycznym wentylatora chłodzącego |
| 22 | Skrzynka bezpieczników/przekaźników, komora silnika |
| 23 | Deska rozdzielcza skrzynki bezpieczników/przekaźników |
| 24 | Sterownik reflektorów ksenonowych, lewy |
| 25 | Sterownik reflektorów ksenonowych, prawy |
| 26 | Pompka spryskiwacza reflektorów |
| 27 | Sygnał dźwiękowy (górny) |
| 28 | Sygnał dźwiękowy (na dole) |
| 29 | Jednostka sterująca immobilizera – w zestawie wskaźników |
| 30 | Antena pierścieniowa immobilizera – w pobliżu stacyjki |
| 31 | Czujnik temperatury wnętrza |
| 32 | Przekaźnik kierunkowskazów – w wielofunkcyjnej jednostce sterującej |
| 33 | Jednostka sterująca zestawu wskaźników (w desce rozdzielczej) |
| 34 | Jednostka sterująca systemu dostępu bezkluczykowego |
| 35 | czujnik światła |
| 36 | Wielofunkcyjna jednostka sterująca – funkcje: zabezpieczenie przed kradzieżą, centralny zamek, lampy zewnętrzne, kierunkowskazy/światła awaryjne, światła przeciwmgielne, wycieraczka/spryskiwacz szyby tylnej, wycieraczka/spryskiwacz szyby przedniej |
| 37 | Antena nawigacyjna – za deską rozdzielczą |
| 38 | Jednostka sterująca systemu nawigacji |
| 39 | Czujnik temperatury otoczenia |
| 40 | Jednostka sterująca wspomagania układu kierowniczego – w pompie wspomagania układu kierowniczego |
| 41 | Silnik pompy spryskiwacza tylnej szyby |
| 42 | Bezpiecznik dodatkowy (benzyna – 250A / Diesel – 450A) – rozdział mocy (układ ładowania i rozruchu) |
| 43 | Czujnik uderzenia bocznego, przedni lewy – słupek B dolny |
| 44 | Czujnik bocznej poduszki powietrznej, tylna lewa |
| 45 | Czujnik uderzenia bocznego, przedni prawy – słupek B dolny |
| 46 | Czujnik bocznej poduszki powietrznej, tylna prawa |
| 47 | Czujnik położenia kierownicy (układ wspomagania kierownicy) – pod kierownicą |
| 48 | Elektryczny sterownik szyberdachu |
| 49 | Elektroniczna jednostka sterująca SRS |
| 50 | Czujnik wysokości nadwozia (tył) – zawieszony |
| 51 | Elektroniczna jednostka sterująca skrzynią biegów (automatyczna skrzynia biegów) – w elektronicznej jednostce sterującej silnika (diesel) |
| 52 | Elektroniczna jednostka sterująca skrzynią biegów (automatyczna skrzynia biegów) – w elektronicznej jednostce sterującej silnika (benzyna) |
| 53 | Czujnik prędkości pojazdu – elektroniczna jednostka sterująca ABS |
| 54 | Syntezator głosu (system nawigacji) |
| 55 | Brzęczyk (system „bezkluczykowy”) – za nakładką przedniego lewego nadkola |
| 56 | Czujnik niskiego poziomu płynu do spryskiwaczy |
| 57 | Silnik pompy spryskiwacza szyby przedniej |
| 58 | Czujnik deszczu (wycieraczka) |
Skrzynka bezpieczników przedziału pasażerskiego

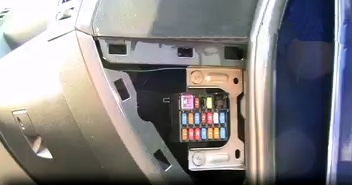

Znajduje się na prawym końcu deski rozdzielczej, za osłoną ochronną.

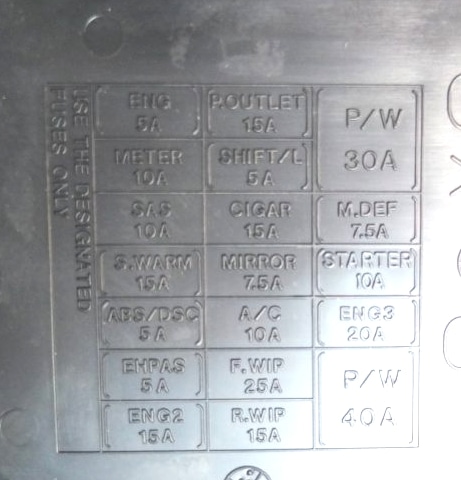

Schemat z okładki bloku
Schemat
Przeznaczenie
| 1 | 7,5A M.DEF – Podgrzewane lusterka (niektóre modele) |
| 2 | 10A ROZRUSZNIK – Rozrusznik |
| 3 | 20А POL3 – Jednostka sterująca silnika |
| 4 | 15A P.OUTLET – Złącze akcesoriów |
| 5 | 5A SHIFT/L – Przełącznik skrzyni biegów |
| 6 | 15A CIGAR – Zapalniczka do papierosów |
| 7 | 7,5А MIRROR – Lusterko, regulacja mocy, system audio (niektóre modele) |
| 8 | 10A A/C – Klimatyzacja |
| 9 | 25A F.WIP – Wycieraczki i spryskiwacz szyby przedniej |
| 10 | 15А R.WIP – Wycieraczka i spryskiwacz tylnej szyby |
| 11 | 5A Przekaźnik główny (niektóre modele), PCM (niektóre modele) |
| 12 | MIERNIK 10A – Tablica przyrządów. Automatyczna kontrola zasięgu reflektorów (niektóre modele) |
| 13 | 10A SAS – Dodatkowe systemy zabezpieczające, SRS |
| 14 | Ogrzewanie foteli (niektóre modele) |
| 15 | 5F ABS, DSC – ABS |
| 16 | 5A EHPAS – Elektrohydrauliczne wspomaganie kierownicy |
| 17 | 15A ENG2 – Sterowanie silnikiem |
| 18 | P/W – Elektryczne szyby |
| 19 | P/W – Elektryczne szyby |
Za działanie zapalniczki odpowiadają bezpieczniki 4 i 6 przy 15A.
Skrzynka bezpieczników komory silnika

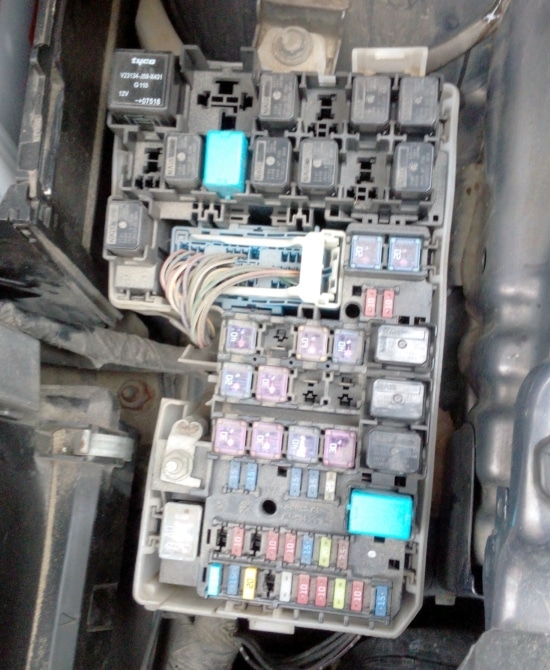

Montowany po lewej stronie komory silnika obok akumulatora.

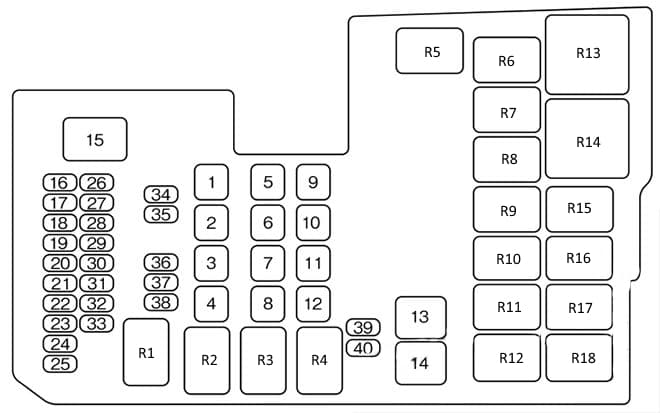

Schemat

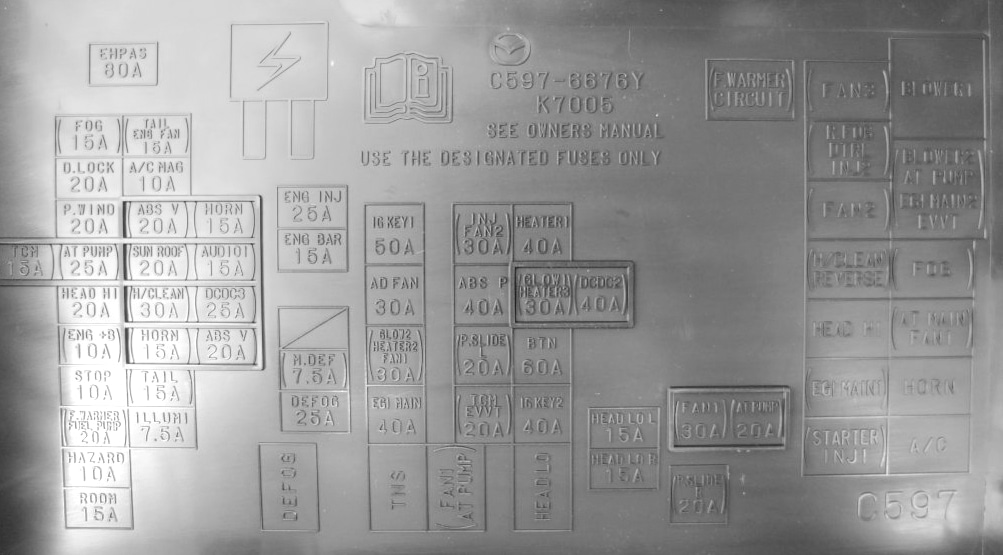

Schemat
Opis
| 1 | 30A WENTYLATOR – Wentylator chłodzący |
| 2 | 30A WENTYLATOR – Wentylator chłodzący |
| 3 | 40A P.WIND – Elektryczne szyby |
| 3 | 30A R. DMUCHAWA – Silnik wentylatora tylnego |
| 4 | 30A IG KEY1 INJ – Do ochrony różnych obwodów |
| 4 | 20A IG KEY2 – Do ochrony różnych obwodów |
| 5 | 20A ABS-V ABS |
| 6 | 30A ABS-R – ABS |
| 7 | 20A IG KEY2 – Do ochrony różnych obwodów |
| 7 | 40A IG KEY1 – Do ochrony różnych obwodów |
| 8 | 20А HEATER DELODER TCM – Nagrzewnica (odszranianie) |
| 9 | DMUCHAWA 40A – Silnik wentylatora |
| 9 | 20A DMUCHAWA – Silnik wentylatora przedniego |
| 10 | 40A GLOW IG KEYl – Do ochrony różnych obwodów |
| 10 | 20A DMUCHAWA – Silnik wentylatora przedniego |
| 11 | 60A BTN – Do ochrony różnych obwodów |
| 12 | 40A IG KEY2 – Do ochrony różnych obwodów |
| 13 | 20А ZAMYKACZ P.SLIDE LH – Samozamykacz lewy |
| 14 | 20А CLOSER P.SLIDE RH – Prawy bliżej |
| 15 | 80A EHPAS – Elektrohydrauliczne wspomaganie kierownicy |
| 16 | 15A FOG – Światła przeciwmgielne |
| 17 | 20А D.LOCK – Elektryczny zamek drzwi |
| 18 | 20А P.WIND H/CLEAN – Elektryczne szyby |
| 19 | 10A ETC – Czujnik położenia pedału przyspieszenia |
| 20 | 25А DFOG – Ogrzewana tylna szyba |
| 21 | 10А ENG + B – jednostka PCM |
| 22 | 10A STOP – Światła stopu |
| 23 | 20А Pompa PALIWA – Pompa paliwa |
| 24 | 10А HAZARD – Kierunkowskazy, światła awaryjne |
| 25 | POKÓJ 15A – Oświetlenie wewnętrzne, Oświetlenie bagażnika |
| 26 | rezerwa |
| 27 | 10A MAG – Sprzęgło magnetyczne |
| 28 | 7,5A GLOW SIC – Świece |
| 29 | 10A HEAD HR – Reflektory świateł drogowych (prawe) |
| 30 | 10A HEAD HL – Reflektory świateł drogowych (lewe) |
| 31 | 15A KLAKSON – Sygnał |
| 32 | 20А DACH OTWARTY – Łukasz |
| 33 | 7,5А MIRROR Włamywacz – Zabezpieczenie przed kradzieżą (niektóre modele) |
| 33 | rezerwa |
| 34 | 15A HEAD LR – Światła mijania (prawe), ręczna regulacja zasięgu reflektorów |
| 35 | 15A HEAD LL – Reflektory świateł mijania (lewe) |
| 36 | 15А ENG BAR2 – Nagrzewnica O2 |
| 37 | 15А ENG BAR2 – Czujnik przepływu powietrza, system zarządzania silnikiem |
| 38 | 20А INJ ENG BA – Wtryskiwacz |
| 39 | 10A ILLUMI – Oświetlenie |
| 40 | 10A TYŁ – Światła tylne, światła pozycyjne, oświetlenie tablicy rejestracyjnej |
Przekaźnik
- DFOG – Przekaźnik ogrzewania tylnej szyby
- TNS – Przekaźnik oświetlenia zewnętrznego (wymiary)
- AT POMPA – Przekaźnik skrzyni biegów
- HEAD LO – Przekaźnik świateł mijania
- HEAD HI – Przekaźnik świateł drogowych
- F / WARMER – Przekaźnik podgrzewania paliwa
- WENTYLATORY – Przekaźniki wentylatorów
- A/C – Przekaźnik klimatyzatora
- RÓŻEK – Przekaźnik sygnału
Na dodatnim zacisku akumulatora znajduje się główny bezpiecznik dużej mocy.
