Mazda 6 gg (1 generacja) produkowana była w latach 2002, 2003, 2004, 2005, 2006, 2007 i 2008. W tym czasie model przeszedł zmianę stylizacji. Dostarczane na cały świat. W Chinach i Japonii znana jest jako Mazda Atenza. W tej publikacji znajdziesz opis bezpieczników i przekaźników Mazda 6 gg wraz ze schematami skrzynkowymi i zdjęciami ich wykonania. Podświetl bezpiecznik zapalniczki.
Konstrukcja skrzynek i przeznaczenie ich elementów mogą się różnić i zależeć od roku produkcji, regionu dostawy (USA, Europa itp.) oraz poziomu wyposażenia.
Przedział pasażerski
Typ 1

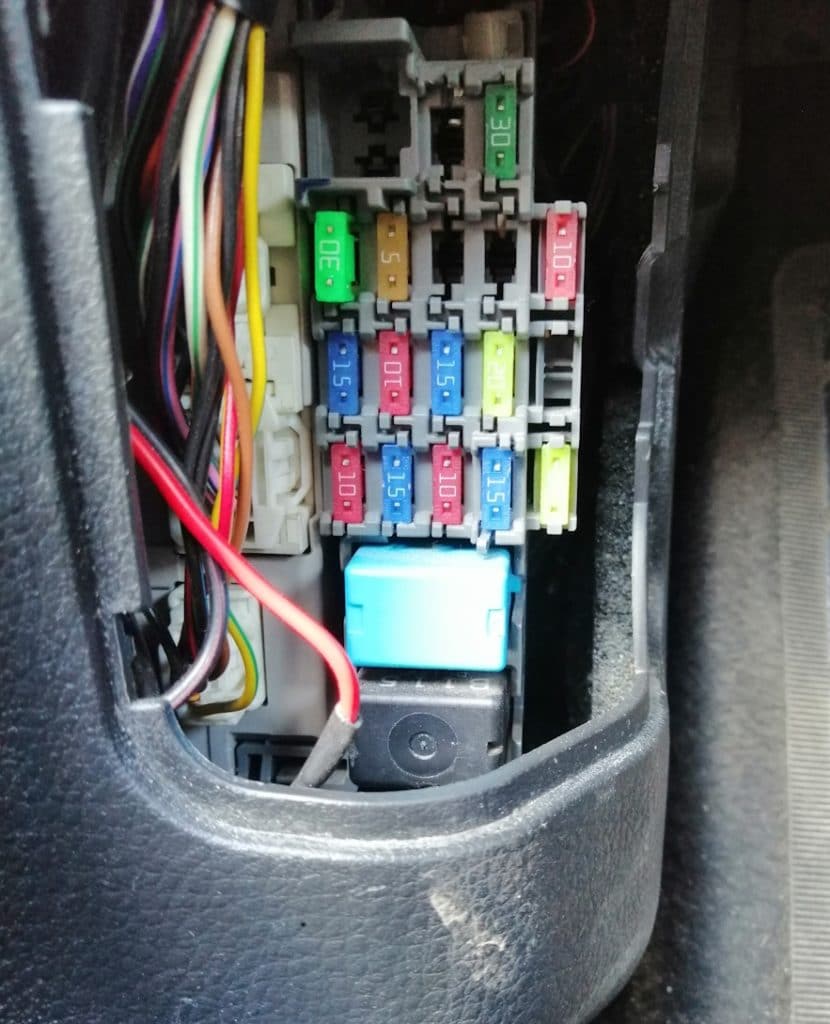

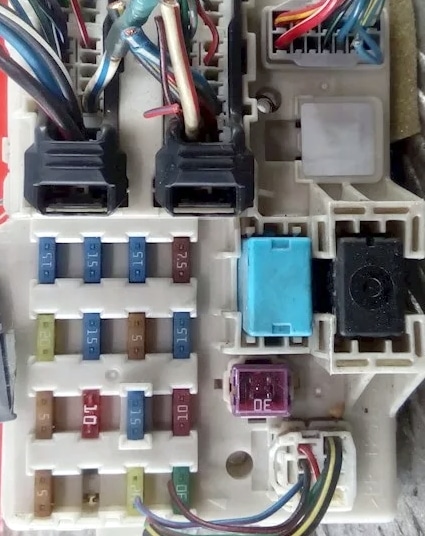

Zdjęcie poglądowe

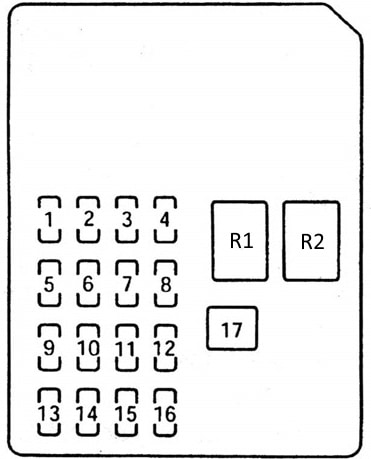

Schemat
Opis
| 1 | 15A SILNIK IG – System zarządzania silnikiem |
| 2 | 15A METERIG – Zestaw wskaźników |
| 3 | 15A SEAT – Podgrzewane siedzenia, podgrzewana tylna szyba |
| 4 | 7,5A M.DEF – Podgrzewane lusterka, bezpieczniki dla różnych obwodów |
| 5 | 20A WIPER – Wycieraczki i spryskiwacze |
| 6 | 15A SAS – Układ przeciwblokujący, aktywny system bezpieczeństwa (poduszki powietrzne) |
| 7 | 5A TYŁ – Światło cofania |
| 8 | 15A A/C – Klimatyzacja |
| 9 | 5A MIERNIK ACC – Zestaw wskaźników |
| 10 | 15A CIGAR – Zapalniczka do papierosów |
| 11 | POKÓJ 15A – Oświetlenie wnętrza, oświetlenie bagażnika/bagażnika |
| 12 | 10А R.WIPER – Wycieraczka szyby tylnej / szyba drzwi tylnych |
| 13 | 5A MIRROR – Sterowanie lusterkami |
| 14 | 15А R.CIGAR – Zapalniczka tylna |
| 15 | 20А P / WIND – Elektryczne szyby |
| 16 | 30A ZAMEK DRZWI – Zamek centralny |
| 17 | 30A – Elektryczne szyby |
Za przednią zapalniczkę odpowiada bezpiecznik nr 10 15A, za tylną – 14.
Typ 2
Zdjęcie

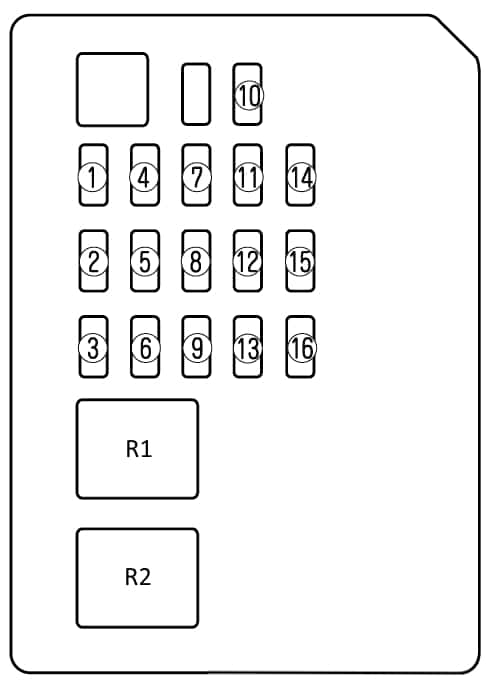

Schemat
Przeznaczenie
| 1 | 15A CIGAR – Zapalniczka do papierosów |
| 2 | 15A SILNIK IG – System zarządzania silnikiem |
| 3 | 10A A/C – Klimatyzacja |
| 4 | 5A LUSTRO – Lustra |
| 5 | 10A SAS – Układ przeciwblokujący ABS, aktywny system bezpieczeństwa (poduszki powietrzne) |
| 6 | 15A SIEDZENIE – Podgrzewane siedzenie |
| 7 | 5A MIERNIK ACC – Oświetlenie systemu audio |
| 8 | 15A MIERNIK IG – Zestaw wskaźników (zestaw wskaźników) |
| 9 | 10A R.WIP – Wycieraczka tylna |
| 10 | 30A D.LOCK – Elektryczne zamki drzwi |
| 11 | 15A R.CIGAR – Tylne gniazdo akcesoriów |
| 12 | 20A WIPER – Wycieraczka i spryskiwacz szyby przedniej |
| 13 | POKÓJ 15A – Oświetlenie wewnętrzne |
| 14 | ZAPASOWE – Rezerwa |
| 15 | ZAPASOWE – Rezerwa |
| 16 | ZAPASOWE – Rezerwa |
W tej wersji za zapalniczkę przednią odpowiada bezpiecznik 15A nr 1, za zapalniczkę tylną numer 11.
Przekaźnik
- R1 – Przekaźnik pompy paliwa
- R2 – Przekaźnik wentylatora nagrzewnicy

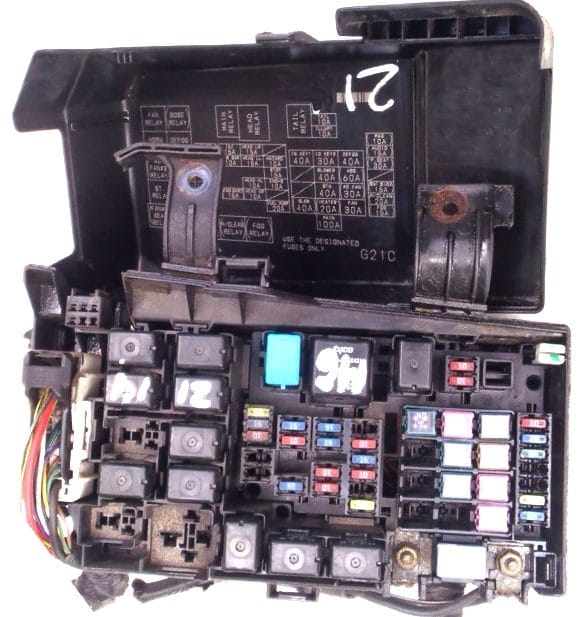

Komora silnika
Skrzynka bezpieczników i przekaźników znajduje się po lewej stronie komory silnika, pod pokrywą ochronną.

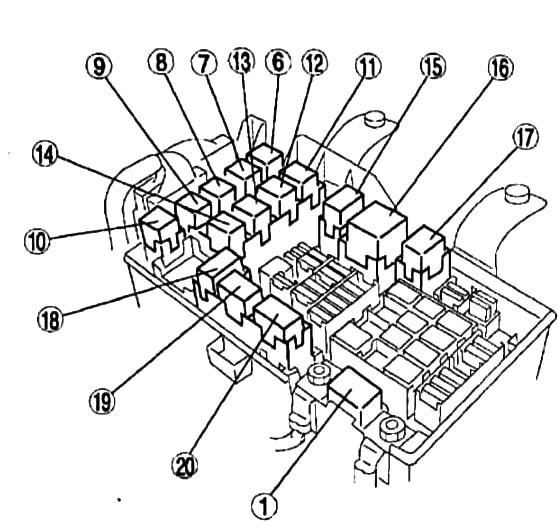

Przekaźnik
Oznaczenie
- 1 – główny bezpiecznik
- 6 – przekaźnik wentylatora chłodzącego nr 2
- 7 – przekaźnik klaksonu
- 8 – przekaźnik wentylatora chłodzącego nr 3
- 9 – przekaźnik rozrusznika
- 10 – przekaźnik wentylatora chłodzącego nr 4
- 11 – przekaźnik głośnika niskiej częstotliwości
- 12 – przekaźnik ogrzewania tylnej szyby
- 13 – przekaźnik świateł przeciwmgłowych
- 14 – przekaźnik klimatyzatora
- 15 – przekaźnik główny
- 16 – przekaźnik reflektorów
- 17 – przekaźnik wielkości
- 18 – przekaźnik wentylatora chłodzącego nr 1
- 19 – przekaźnik spryskiwaczy reflektorów
- 20 – przekaźnik świateł przeciwmgłowych

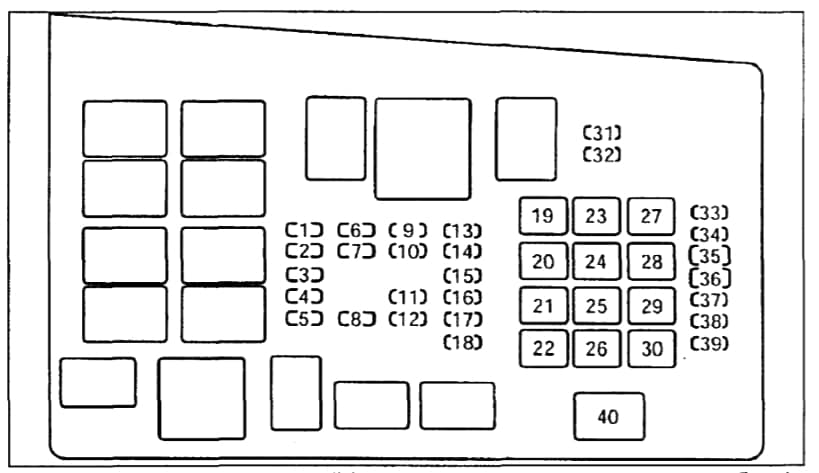

Schemat
Oznaczenie
| 1 | 20А ZAPASOWE – Rezerwa |
| 2 | 15A ZAPASOWE – Rezerwa |
| 3 | 10А ZAPASOWE – Rezerwa |
| 4 | ZAPASOWE – Rezerwa |
| 5 | 5A GLOW SIG – Świece |
| 6 | 15A INJ – System zarządzania silnikiem |
| 7 | 10А ENG BAR – Czujnik przepływu powietrza, system zarządzania silnikiem |
| 8 | 15A ENG BAR2 – Czujnik tlenu |
| 9 | 15A HEAD LR – Światła mijania (prawy reflektor) |
| 10 | 15A HEAD LL – Światła mijania (lewy reflektor) |
| 11 | 10A HEAD HL – Światła drogowe (lewy reflektor) |
| 12 | 10A HEAD HR – Światło drogowe (prawy reflektor) |
| 13 | ZAPASOWE – Rezerwa |
| 14 | 10А ZAGROŻENIE – Alarm |
| 15 | 15А STOP – Światła stopu |
| 16 | 10А ENG + B – Elektroniczna jednostka sterująca silnikiem i automatyczną skrzynią biegów |
| 17 | ZAPASOWE – Rezerwa |
| 18 | 20А POMPA PALIWA – Pompa paliwa |
| 19 | 40A IG KEY 1 – Bezpiecznik dla różnych obwodów |
| 20 | ZAPASOWE – Rezerwa |
| 21 | ZAPASOWE – Rezerwa |
| 22 | 40A GLOW – Zapłon |
| 23 | 30A IG KEY 2 – Bezpiecznik dla różnych obwodów |
| 24 | 40A DMUCHAWA – Silnik dmuchawy nagrzewnicy |
| 25 | 40A BTN – Oświetlenie wnętrza, centralny zamek |
| 26 | 20A PODGRZEWACZ – Nagrzewnica |
| 27 | 40А DFOG – Ogrzewana szyba tylnej szyby/tylnych drzwi |
| 28 | 60A ABS – Układ przeciwblokujący hamulce, bezpieczniki dla różnych obwodów |
| 29 | 30A AD FAN – Silnik wentylatora skraplacza, bezpiecznik różnych obwodów |
| 30 | 30A WENTYLATOR – Silnik wentylatora skraplacza, bezpiecznik różnych obwodów |
| 31 | 10A TYŁ – Światła pozycyjne, oświetlenie zestawu wskaźników |
| 32 | 10A ILLUMI – Oświetlenie wewnętrzne |
| 33 | 10A MAG – Sprzęgło elektromagnetyczne |
| 34 | Kaseta radiowa |
| 35 | 30A P.SEAT – Fotele |
| 36 | rezerwa |
| 37 | 15A ODLADZACZ SIEDZEŃ – Bezpiecznik różnych obwodów |
| 38 | 20A H / CLEAN – Środek do czyszczenia reflektorów |
| 39 | 15A FOG – Światła przeciwmgielne |
| 40 | 100A GŁÓWNY – Bezpiecznik główny |
