Biznesowy sedan Mazda Millenia był produkowany w latach 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 i 2003 i dostarczany na cały świat. W tym czasie model został odnowiony i zmodernizowany. W krajach europejskich znany jest również jako Xedos 9 . Modele z kierownicą po prawej stronie to Eunos 800 . W tym artykule przedstawimy oznaczenie bezpieczników i przekaźników Mazdy Millenia (Ksedos 9) wraz ze schematami skrzynkowymi i opcjami ich wykonania. Zwróć uwagę na bezpiecznik zapalniczki.
Przeznaczenie elementów w pudełkach może różnić się od przedstawionego, sprawdź swoje schematy na osłonie ochronnej.
Contents
Skrzynki elektroniki w kabinie pasażerskiej
Znajduje się na dole słupka, w pobliżu nogi kierowcy, za osłoną zabezpieczającą.
Kierownica z lewej strony Kierownica z prawej strony
Typ 1
Schemat z okładki pudełka
Schemat
Opis 1
| 1 | 15A S/WRM – Podgrzewane siedzenia |
| 2 | 20А H / CLN – Środek do czyszczenia reflektorów |
| 3 | 15/20А RADIO – System audio, konsola środkowa, zegar, magnetofon |
| 4 | 15А А / С – Klimatyzator, Szyberdach |
| 5 | 10A R/WIPER – Płyn do czyszczenia tylnej szyby |
| 6 | 10A POL – Sterowanie silnikiem |
| 7 | rezerwa |
| 8 | POKÓJ 10A – Oświetlenie wewnętrzne |
| 9 | 10А MIRR / DEF – Podgrzewane lusterka |
| 10 | 15A S/WRM – Podgrzewane siedzenia |
| 11 | 30A ZAMEK DRZWI – Zamek centralny |
| 12 | 15/20A TAIL – Lampy tylne, wymiary |
| 13 | 20А WIPPER – Środek do czyszczenia/myjki do szkła |
| 14 | 10A SILNIK – Układ zarządzania silnikiem, układ ABS |
| 15 | MIERNIK 15A – Zestaw wskaźników, kierunkowskazy, światła cofania |
| 16 | rezerwa |
| 17 | 30A P.WIND – Elektryczne szyby |
W tej wersji nie ma osobnego bezpiecznika zapalniczki, ale zasilany jest on z numeru 3 (konsola środkowa). Dlatego też, gdy zapalniczka ulegnie awarii, a sam bezpiecznik jest nienaruszony, miękki drut za zapalniczką przepala się.
Opis 2
| 1 | 15А R. SOCKET – Wyposażenie dodatkowe (zapalniczka), bezpiecznik różnych obwodów |
| 2 | 20A WIPER – Wycieraczki i spryskiwacze |
| 3 | 15A A/C – Klimatyzacja, elektryczny szyberdach, bezpieczniki różnych obwodów |
| 4 | 15A RADIO – Radio, bezpieczniki różnych obwodów |
| 5 | 10А R.WIPER – Bezpiecznik wycieraczki tylnej szyby / szyby tylnych drzwi dla różnych obwodów |
| 6 | 7,5А ST / SG – Jednostka sterująca silnika |
| 7 | rezerwa |
| 8 | POKÓJ 10A – Oświetlenie wnętrza, oświetlenie bagażnika/bagażnika |
| 9 | 7,5A MIRR DEF – Podgrzewane lusterka, bezpieczniki dla różnych obwodów |
| 10 | rezerwa |
| 11 | ZAMEK DRZWI 30A – Zamek centralny, bezpieczniki różnych obwodów |
| 12 | 15A TAIL – Wymiary, reflektory |
| 13 | rezerwa |
| 14 | 10A SILNIK – Układ zarządzania silnikiem, układ ABS |
| 15 | MIERNIK 15A – Zestaw wskaźników, kierunkowskazy, światła cofania |
| 16 | 20А P.WIND – Elektryczne szyby |
| 17 | 30A P.WIND – Elektryczne szyby |
W tej wersji za zapalniczkę odpowiada bezpiecznik 15A nr 1.
Typ 2

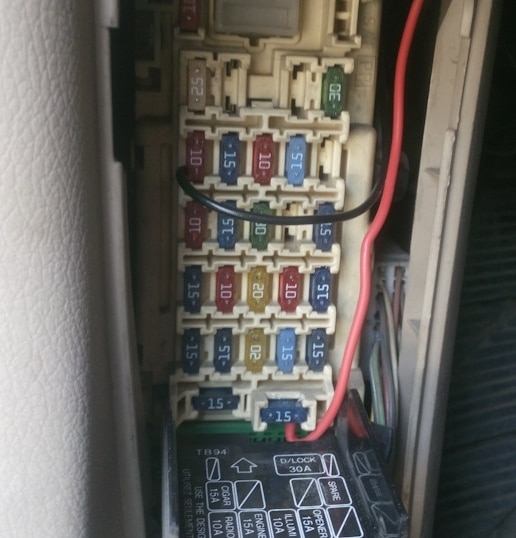

Zdjęcie poglądowe

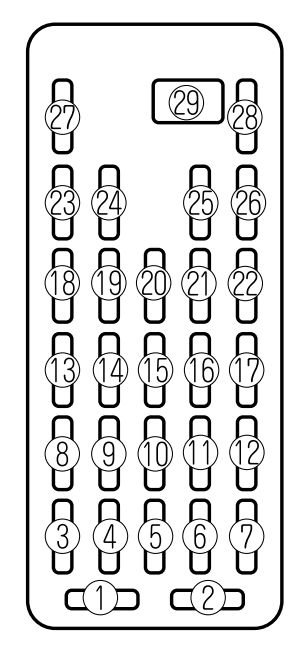

Schemat
Przeznaczenie
| 1 | 15А ZAGROŻENIE – Alarm |
| 2 | POKÓJ 15A – Zegar, oświetlenie wnętrza |
| 3 | 15A S / DACH – Szyberdach |
| 4 | MIERNIK 15A – Zestaw wskaźników, światła cofania, kierunkowskazy, tempomat |
| 5 | 15 / 20А STOP – Żarówki świateł stop |
| 6 | 15А 4WS – Napęd na cztery koła |
| 7 | 15A IIA |
| 8 | 10/15A R.DEF – Ogrzewana tylna szyba |
| 9 | 10A A/C – Klimatyzacja |
| 10 | 20A WYCIERACZKA – Wycieraczki i spryskiwacze przedniej szyby |
| 11 | 10A M.DEF – Podgrzewane lusterka zewnętrzne |
| 12 | START 10/15A – Rozrusznik |
| 13 | 10A ZWROT – Kierunkowskazy |
| 14 | DMUCHAWA 10/15A – Klimatyzator |
| 15 | OKNO 30A – Elektryczne szyby |
| 16 | – |
| 17 | – |
| 18 | 10A RADIO – Stereo |
| 19 | 15A SILNIK – System zarządzania silnikiem |
| 20 | 10A ILLUMI – Oświetlenie kombinacji urządzeń |
| 21 | 15A OTWIERACZ – Napęd elektryczny klapy bagażnika, napęd elektryczny zamka klapki wlewu paliwa, szyjki wlewu |
| 22 | – |
| 23 | 15A CIGAR – Zapalniczka do papierosów |
| 24 | – |
| 25 | – |
| 26 | – |
| 27 | – |
| 28 | – |
| 29 | 30A D/LOCK – Zamek centralny |
Za działanie zapalniczki odpowiada bezpiecznik nr 23, 15A.
Skrzynki elektroniki komora silnika

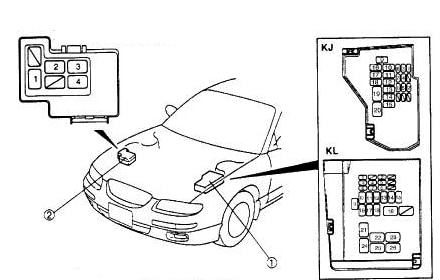

Pod maską znajdują się 2 bloki: blok główny i dodatkowy z przekaźnikiem. Poszczególne elementy można mocować poza tymi blokami.

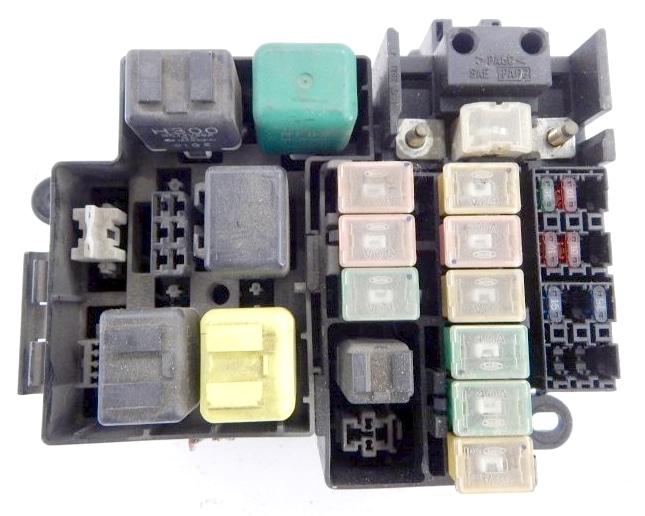

Skrzynka bezpiecznikowa
Montowany po lewej stronie komory silnika obok akumulatora.

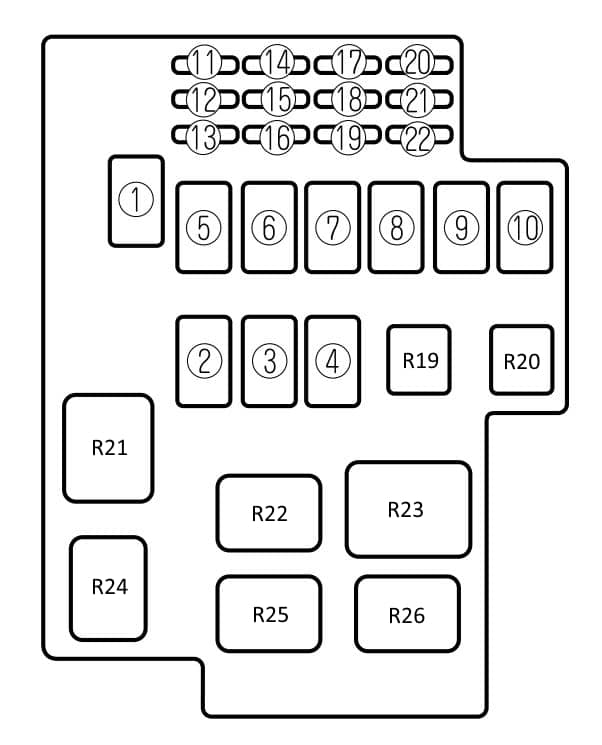

Schemat
Oznaczenie
| 1 | 120A GŁÓWNY – Bezpiecznik główny |
| 2 | 30A po Chrystusie. WENTYLATOR – Wentylator nagrzewnicy |
| 3 | 30A EGI INJ – Układ wtrysku paliwa |
| 4 | GŁÓWKA 40A – Reflektory |
| 5 | 60A IG KEY – Radio, kierunkowskaz, szyberdach, deska rozdzielcza, układ rozruchu silnika |
| 6 | WENTYLATOR CHŁODZĄCY 30A – Wentylator chłodnicy |
| 7 | 60A ABS – Układ zapobiegający blokowaniu się hamulców |
| 8 | 40А HEATER – Nagrzewnica i klimatyzator |
| 9 | 40А DFOG – Ogrzewana tylna szyba |
| 10 | 60А BTN – STOP, POKÓJ, D / ZAMK. Elektryczny napęd klapki wlewu paliwa, centralny zamek |
| 11 | 20A AUDIO – Magnetofon radiowy |
| 12 | 30A P/OKNO – Elektryczne szyby |
| 13 | 30A P. SIEDZENIE – Elektryczne szyby |
| 14 | 10A KLAKSON – Sygnał dźwiękowy |
| 15 | 10А IDL UP – System zarządzania silnikiem |
| 16 | 10A ST.SIGN – Jednostka sterująca silnika, sygnał rozrusznika |
| 17 | 15A FOG – Światła przeciwmgielne |
| 18 | 20A S.WARM – Podgrzewane siedzenia |
| 19 | 15A TYŁ – Światła pozycyjne, światła postojowe, oświetlenie tablicy rejestracyjnej, oświetlenie zestawu wskaźników, oświetlenie schowka podręcznego, zegar |
| R19 | Przekaźnik sygnału |
| R20 | Przełącznik poziomu O2 |
| R21 | Przekaźnik pompy paliwa |
| R22 | Przekaźnik DRL |
| R23 | Przekaźnik sterujący silnikiem |
| R24 | Wymiary przekaźnika |
| R25 | Przekaźnik rozrusznika |
| R26 | Przekaźnik świateł przeciwmgłowych |
Skrzynka przekaźników
Oznaczenie
- Przekaźnik wentylatora chłodzącego 1
- Przekaźnik wentylatora chłodzącego 2
- Przekaźnik świateł przeciwmgłowych
- Przekaźnik wentylatora chłodzącego 3
