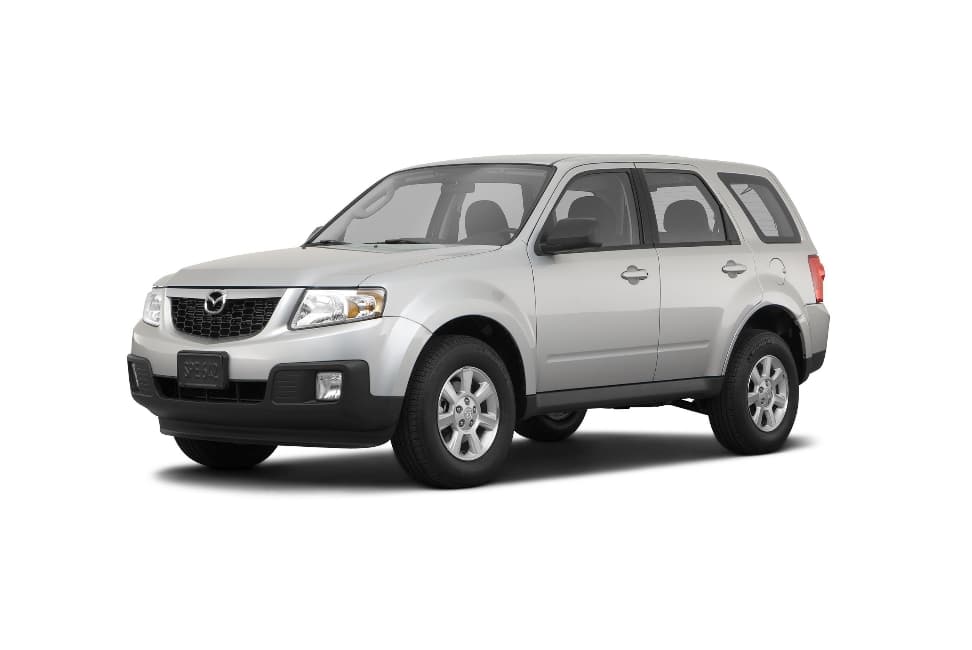

SUV Mazda Tribute produkowany jest od 2000 roku w dwóch generacjach. Pierwsza generacja była produkowana w latach 2001, 2002, 2003, 2004, 2005, 2006. Druga generacja była montowana w latach 2007, 2008, 2009, 2010 i 2011. W tym czasie model przeszedł zmianę stylizacji. W tej publikacji znajdziesz oznaczenia bezpieczników i przekaźników Mazda Tribute wraz ze schematami skrzynek i ich lokalizacją. Podkreślmy bezpiecznik odpowiedzialny za zapalniczkę.
Rozmieszczenie skrzynek, konstrukcja i przeznaczenie znajdujących się w nich elementów mogą różnić się od pokazanych i zależą od roku produkcji, regionu dostawy i poziomu wyposażenia elektrycznego. Sprawdź swoje diagramy.
Contents
Skrzynka bezpieczników przedziału pasażerskiego
Znajduje się pod deską rozdzielczą (dolna część tablicy rozdzielczej), po stronie pasażera i jest przykryta osłoną ochronną. Aby uzyskać do niego dostęp wystarczy podważyć płaskim śrubokrętem specjalne wycięcie w pokrywie.
Typ 1

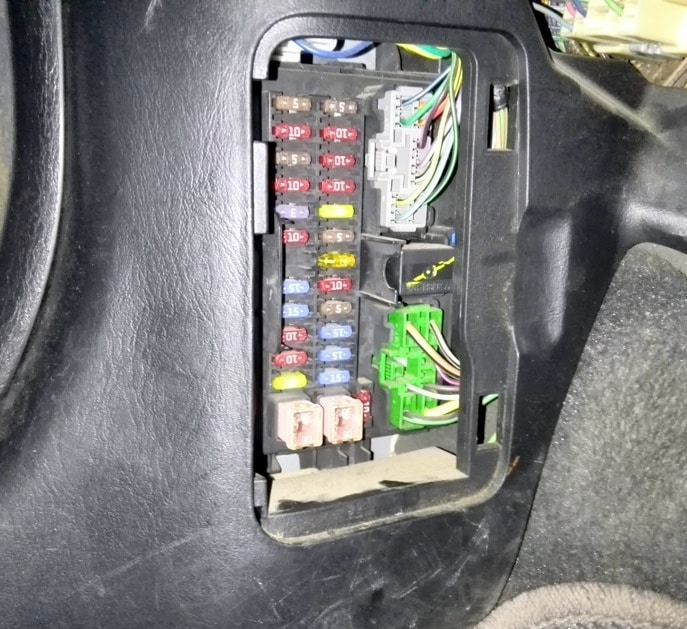

Zdjęcie poglądowe

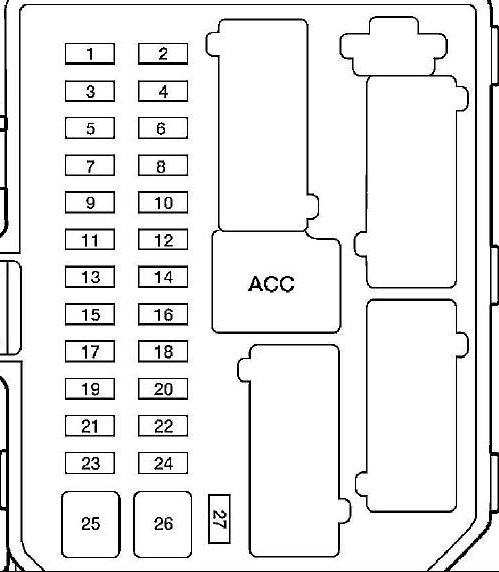

Schemat
Opis
| 1 | 5A Zawór elektropneumatyczny akumulatora oparów paliwa |
| 2 | 5A Przekaźnik wentylatora, podgrzewana tylna szyba |
| 3 | 10A Silnik wycieraczki i spryskiwacza tylnych drzwi |
| 4 | Jednostka sterująca 10A 4WD, zestaw wskaźników |
| 5 | Jednostka sterująca ABS i SRS 5A |
| 6 | 10A Światła awaryjne, światła cofania |
| 7 | 10A Wzmacniacz sygnału transpondera, jednostka sterująca SRS |
| 8 | 10A Zestaw wskaźników, przekaźnik blokady wybieraka |
| 9 | 3A Przekaźnik sterownika silnika i automatycznej skrzyni biegów, przekaźnik wentylatora, przekaźnik klimatyzacji |
| 10 | 20A Silnik wycieraczek szyby przedniej, silnik spryskiwacza szyby przedniej, przekaźnik pracy przerywanej wycieraczek |
| 11 | 10A Przekaźnik rozrusznika, elektrozawór blokady kluczyka zapłonu |
| 12 | 5A Radio i zegar |
| 13 | rezerwa |
| 14 | Zapalniczka 20A |
| 15 | 15A Wymiary, reflektory, przekaźnik okablowania przyczepy |
| 16 | 10A Tablica przyrządów, elektryczne lusterka, elektryczna jednostka sterująca |
| 17 | 15A Łukasz |
| 18 | 5A Podświetlenie zestawu wskaźników i przełączników tablicy rozdzielczej |
| 19 | Subwoofer 10A |
| 20 | 15A Kierunkowskazy, kierunkowskazy, światła awaryjne |
| 21 | 10A Światła boczne przyczepy |
| 22 | Rezerwa 15A |
| 23 | Brzęczyk 15/20A |
| 24 | 15A Światła hamowania, jednostka sterująca ABS, jednostka sterująca silnika i automatycznej skrzyni biegów, elektrozawory zmiany biegów automatycznej skrzyni biegów |
| 25 | Elektryczne szyby 30A |
| 26 | 30A Centralny zamek, ECM, elektrycznie sterowane fotele |
| 27 | 10A Radio, zestaw wskaźników, oświetlenie wnętrza |
| AKC | Przekaźnik do instalacji dodatkowego wyposażenia |
Za zapalniczkę odpowiada bezpiecznik nr 14, 20A.
Typ 2

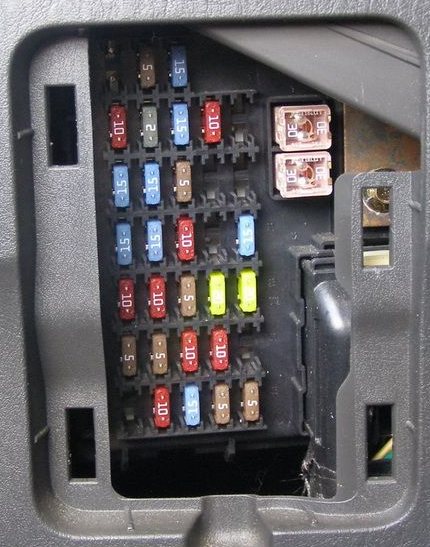

Zdjęcie

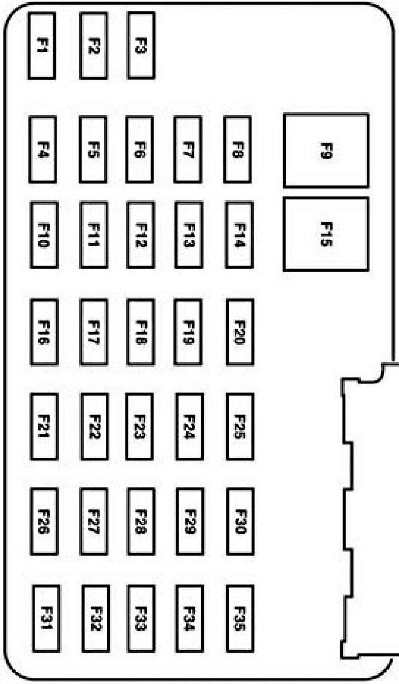

Schemat
Przeznaczenie
| 1 | 15A Lampy przyczepy |
| 2 | Radio 5A (podświetlenie) |
| 3 | 15A Przednie i tylne światła postojowe |
| 4 | 10A Wyłącznik zapłonu |
| 5 | 2A Przekaźnik modułu sterującego automatycznej skrzyni biegów, przekaźnik pompy paliwa, przekaźnik wentylatora, nr 2 wysoka/niska prędkość wentylatora |
| 6 | 15A Dodatkowe światła stopu, światła stopu, sterownik silnika i automatycznej skrzyni biegów, ABS, tempomat |
| 7 | 10A Zestaw wskaźników, OBD, radio, elektryczne lusterka boczne |
| 8 | 15A Światła przeciwmgielne |
| 9 | 30A Centralny zamek, elektrycznie sterowane fotele |
| 10 | 15A Podgrzewane lusterka boczne |
| 11 | 15A Łukasz |
| 12 | Radia 15A |
| 13 | rezerwa |
| 14 | rezerwa |
| 15 | 30A Napęd szyby elektrycznej |
| 16 | Subwoofer 15A |
| 17 | 15A Światła mijania |
| 18 | Układ 18A AWD |
| 19 | 15A System antykradzieżowy |
| 20 | Brzęczyk 20A |
| 21 | 10A Silnik wycieraczki i spryskiwacza tylnych drzwi |
| 22 | 10A Wewnętrzne lusterko wsteczne, zestaw wskaźników |
| 23 | 5A Radio (zasilanie) |
| 24 | Zapalniczka 20A |
| 25 | 20A Spryskiwacz przedniej szyby i silnik wycieraczek |
| 26 | Klimatyzator 5A |
| 27 | Przełącznik tempomatu 5A |
| 28 | 10A Zestaw wskaźników |
| 29 | 10A Światła cofania |
| 30 | rezerwa |
| 31 | rezerwa |
| 32 | 10A Przekaźnik blokady wybieraka |
| 33 | 15A Jednostka sterująca SRS, wskaźnik wyłączenia poduszki powietrznej pasażera z przodu, czujnik siedzenia pasażera z przodu |
| 34 | Moduł ABS 5A, tempomat |
| 35 | 5A Podgrzewane siedzenia, napęd na cztery koła |
Za przedni bezpiecznik zapalniczki odpowiada numer 24, 20A.

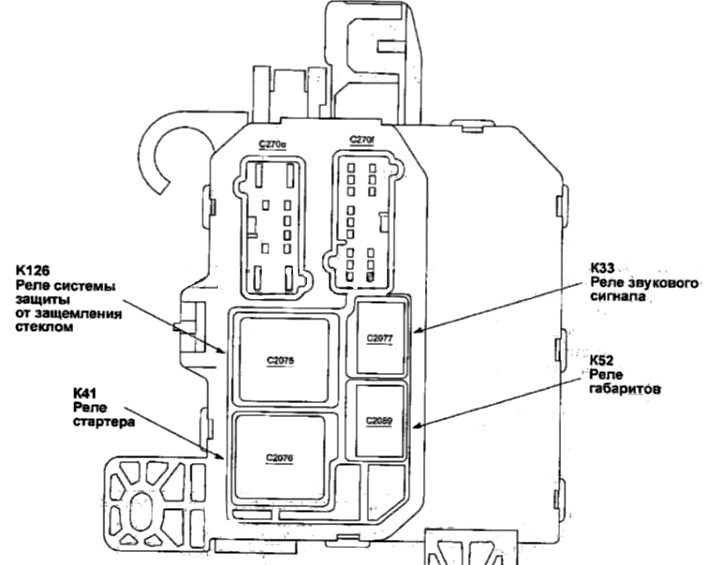

Przekaźnik
Z tyłu urządzenia mogą znajdować się przekaźniki, takie jak:
- Przekaźnik zapobiegający przytrzaśnięciu
- Przekaźnik rozrusznika
- Wymiary przekaźnika
- Przekaźnik klaksonu

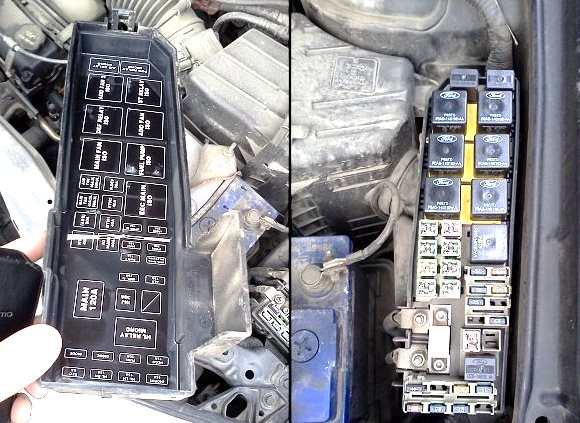

Skrzynka bezpieczników komory silnika

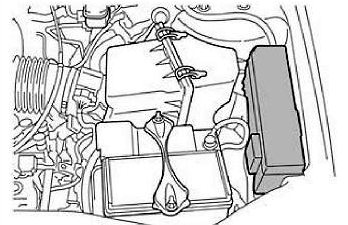

Znajduje się on po lewej stronie, obok akumulatora, pod osłoną zabezpieczającą. Na odwrotnej stronie zastosowane zostanie faktyczne przypisanie bezpieczników i przekaźników.

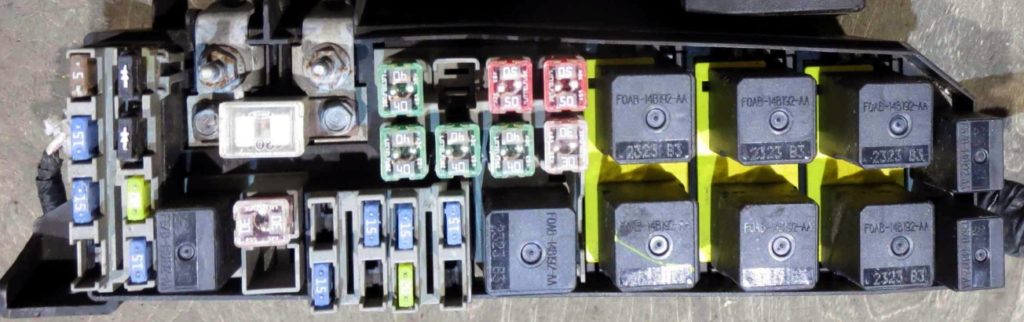

Typ 1

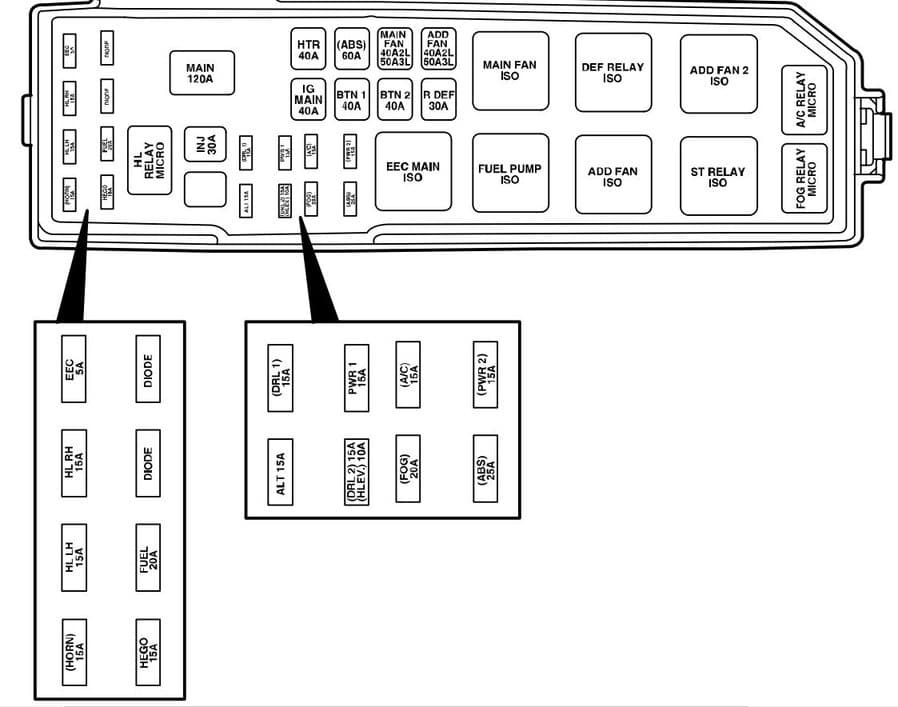

Schemat
Oznaczenie
| Klakson | 15A Sygnał dźwiękowy |
| H/LLH | 15A Lewy reflektor |
| H / L PRAWA | 15A Prawy reflektor |
| EWG | 5A System zarządzania silnikiem |
| POŁUDNIE | 15A Układ wtrysku paliwa |
| PALIWO | 20A Pompa paliwa |
| DIODA | Dioda |
| DIODA | Dioda |
| PRZEKAŹNIK H/L MIKRO | Przekaźnik reflektorów |
| INJ | 30A Układ zarządzania silnikiem, czujnik MAF, zawór regulacji prędkości biegu jałowego |
| GŁÓWNY | Bezpiecznik główny 120A |
| WSZYSTKO | Generator 15A |
| (DRL) | 15A Instalacja oświetlenia dziennego |
| (DRLZ) | 15A Jednostka sterująca oświetleniem dziennym |
| (HLEV) | 10A Sterowanie zasięgiem reflektorów |
| PWR1 | 15A Gniazdo do podłączenia dodatkowych urządzeń |
| MGŁA | 20A Światła przeciwmgielne |
| klimatyzacja | Sprzęgło sprężarki klimatyzacji 15A |
| (SEKCJA) | 25A Układ przeciwblokujący |
| PWR2 | 15A Gniazdo do podłączenia dodatkowych urządzeń |
| GŁÓWNA IG | Łańcuch rozrusznika 40A |
| HTR | 40A Silnik wentylatora, przekaźnik silnika wentylatora |
| BTN 1 | 40A Magnetofon radiowy, zapalniczka, zestaw wskaźników, elektryczne lusterka |
| (SEKCJA) | Silnik pompy ABS 60A |
| BTN 2 | 40A Magnetofon radiowy, zestaw wskaźników, „tempomat”, elektryczna regulacja foteli, sygnał dźwiękowy |
| GŁÓWNY WENTYLATOR | 40/50A Wentylator główny |
| RDEF | 30A Ogrzewana szyba tylnych drzwi |
| DODAJ WENTYLATORA | 40 / 50A Dodatkowy wentylator |
| GŁÓWNE ISO EEC | Przekaźnik sterujący silnikiem |
| POMPA PALIWA ISO | Przekaźnik pompy paliwa |
| GŁÓWNY WENTYLATOR ISO | Przekaźnik niskiej prędkości wentylatora (silnik YF) Przekaźnik wysokiej prędkości wentylatora nr 1 (silnik AJ) |
| DODAJ ISO WENTYLATORA | Przekaźnik wysokiej prędkości wentylatora (silnik YF) Przekaźnik niskiej prędkości wentylatora (silnik AJ) |
| PRZEKAŹNIK DEF ISO | Przekaźnik ogrzewania szyby tylnych drzwi |
| PRZEKAŹNIK ST ISO | Przekaźnik rozrusznika |
| DODAJ ISO WENTYLATORA 2 | Przekaźnik nr 2 – wysoka prędkość wentylatora (silnik AJ)Przekaźnik średniej prędkości wentylatora (silnik YF) |
| PRZEKAŹNIK MGŁY MIKRO | Przekaźnik świateł przeciwmgłowych |
| PRZEKAŹNIK KLIMATYZACJI MIKRO | Przekaźnik sprzęgła sprężarki klimatyzacji |
Typ 2

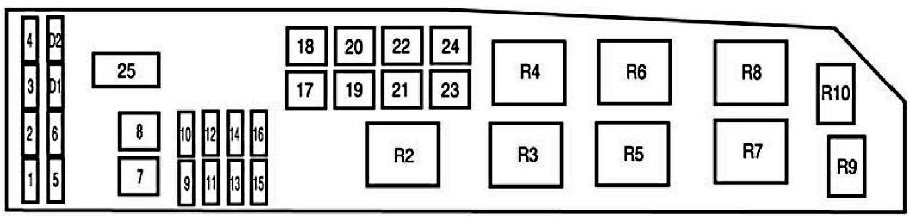

Schemat
Opis
| 1 | Bezpiecznik tablicy rozdzielczej 25 A |
| 2 | Reflektory 25A |
| 3 | 25A Reflektory świateł drogowych, kierunkowskazy, oświetlenie wnętrza, reflektory |
| 4 | 5A Układ opóźniający wyłączenie zasilania niektórych obwodów po wyłączeniu zapłonu |
| 5 | 15A Podgrzewacz czujnika tlenu |
| 6 | 20A Pompa benzyny |
| 7 | Przekaźnik 40A RUN/ACC – zapalniczka samochodowa, wycieraczki przedniej szyby i tylnej klapy |
| 8 | 30A Jednostka sterująca silnika i automatycznej skrzyni biegów, wtryskiwacze i cewki |
| 9 | Generator 15A |
| 10 | 30A Podgrzewane siedzenia |
| 11 | 10A Jednostka sterująca silnika i automatycznej skrzyni biegów |
| 12 | 20A Gniazda do podłączenia dodatkowego wyposażenia |
| 13 | 20A Światła przeciwmgielne (reflektory/światła) |
| 14 | 15A Sprzęgło elektromagnetyczne sprężarki klimatyzacji, przekaźnik klimatyzacji |
| 15 | 30A Układ przeciwblokujący |
| 16* | Bezpiecznik tablicy rozdzielczej 25 A |
| 17 | 50A Obwód rozrusznika |
| 18 | Silnik wentylatora 40A |
| 19 | 40A Przekaźnik pomocniczy – subwoofer, układ AWD, światła mijania |
| 20 | 60A Układ przeciwblokujący |
| 21 | Sygnał dźwiękowy 40A, dodatkowe światło hamowania, zestaw wskaźników, centralny zamek i elektrycznie sterowane fotele |
| 22 | Wentylator chłodnicy 40/50A |
| 23 | 40A Ogrzewana szyba tylnych drzwi, przekaźnik świateł postojowych |
| 24 | Wentylator o wysokiej/niskiej prędkości 40/50A |
| 25 | Bocznica |
| R2 | Przekaźnik sterownika silnika i automatycznej skrzyni biegów |
| R3 | Przekaźnik pompy paliwa |
| R4 | Przekaźnik wentylatora chłodnicy |
| R5 | Przekaźnik nr 1, wysoka/niska prędkość wentylatora |
| R7 | Przekaźnik rozrusznika |
| R8 | Przekaźnik nr 2, wysoka/niska prędkość wentylatora |
| R9 | Przekaźnik świateł przeciwmgielnych (reflektory / lampy) |
| R10 | Przekaźnik klimatyzatora |
| D1 | Dioda rozrusznika |
| D2 | Dioda klimatyzatora |
Typ 3

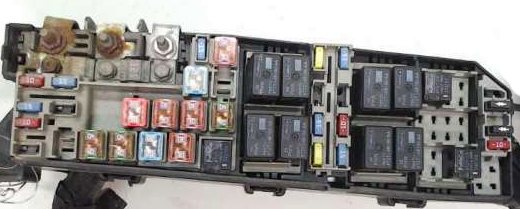

Zdjęcie poglądowe

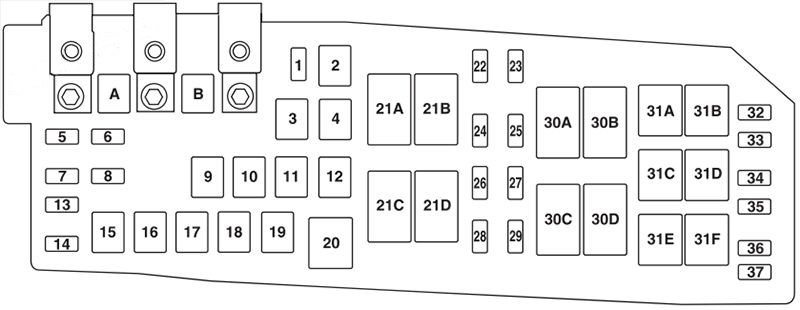

Schemat
Opis
| A | Moduł elektronicznego wspomagania układu kierowniczego 80A (EPAS). |
| B | 125A Skrzynka bezpieczników w kabinie pasażerskiej |
| 1 | 15A Podgrzewane lusterko |
| 2 | 30A Tylna nagrzewnica |
| 3 | Gniazda tylne 20A (konsola środkowa) |
| 4 | rezerwa |
| 5 | Moduł sterujący zespołem napędowym 10 A (PCM) — obsługuje zasilanie, przekaźnik PCM i odpowietrznik kanistra |
| 6 | Generator 15A |
| 7 | 15A Łukasz |
| 8 | 20A Światła postojowe przyczepy |
| 9 | 50A Układ przeciwblokujący (ABS) |
| 10 | 30A Wycieraczki przednie |
| 11 | Rozrusznik 30A |
| 12 | Silnik wentylatora 40A |
| 13 | 10A Sprzęgło klimatyzatora |
| 14 | 15A Reflektory przyczepy |
| 15 | rezerwa |
| 16 | 40A Wentylator chłodzący 1 |
| 17 | 40A Wentylator chłodzący 2 |
| 18 | 20A ABS |
| 19 | Fotele zasilane prądem 30 A |
| 20 | Przekaźnik napędu klimatyzacji |
| 21A | Przekaźnik odmgławiacza tylnego |
| 21B | Przekaźnik paliwa |
| 21C | Przekaźnik wentylatora |
| 21D | Przekaźnik PCM |
| 22 | 20A Pompa paliwa |
| 23 | Wtryskiwacze paliwa 15A |
| 24 | Nieużywany |
| 25 | 5A ABS |
| 26 | 15A Cewki zapłonowe |
| 27 | Lampka kontrolna awarii elementu układu napędowego 10 A |
| 28 | Lampka kontrolna awarii elementu układu napędowego 20 A |
| 29 | 15A PCM |
| 30A | Przekaźnik wentylatora chłodzącego 1 |
| 30B | Przekaźnik rozrusznika |
| 30°C | Główny przekaźnik wentylatora chłodzącego |
| 30D | Przekaźnik wentylatora chłodzącego 2 |
| 31A | Przekaźnik światła tylnego |
| 31B | Nieużywany |
| 31C | Przekaźnik przyczepy skrętu w lewo |
| 31D | Przekaźnik skrętu w prawo przyczepy |
| 31E | Przyczepa |
| 31F | Zablokuj przekaźnik |
| 32 | Nieużywany |
| 33 | Dioda klimatyzatora |
| 34 | Dioda rozrusznika |
| 35 | Strat/stop, światła cofania, przekaźnik tylnej nagrzewnicy |
| 36 | rezerwa |
