Crossover Mazda CX-5 (KE) (1 generacja) produkowany był w latach 2011, 2012, 2013, 2014, 2015, 2016 i 2017 z silnikami benzynowymi i wysokoprężnymi. W tym czasie model został odnowiony. W tej publikacji można znaleźć opis bezpieczników i przekaźników Mazda cx 5 wraz ze schematami skrzynkowymi. Osobno notujemy bezpieczniki odpowiedzialne za zapalniczkę i spryskiwacz reflektorów.

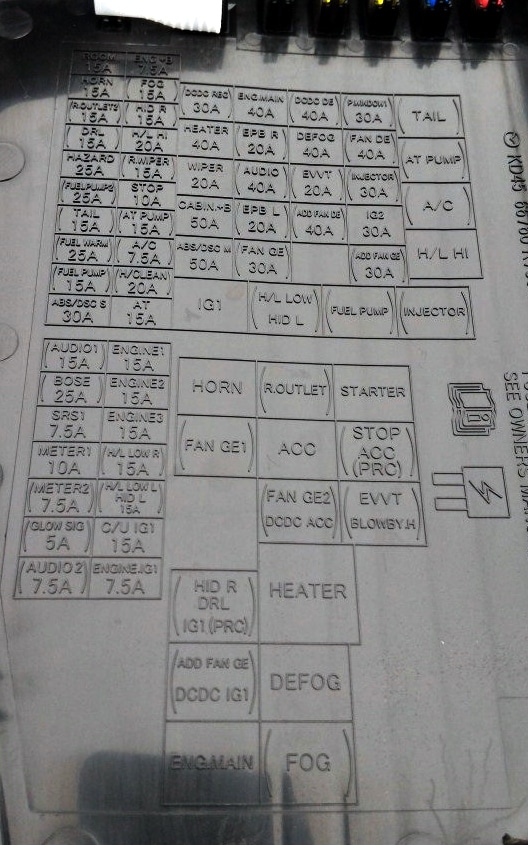

Ilość elementów w pudełkach, jak również ich przeznaczenie może różnić się od prezentowanego – sprawdź ze swoimi schematami na osłonie ochronnej lub inną dokumentacją techniczną.
Contents
Skrzynka bezpieczników przedziału pasażerskiego
Znajduje się pod osłoną zabezpieczającą na lewym słupku w pobliżu stopy kierowcy.

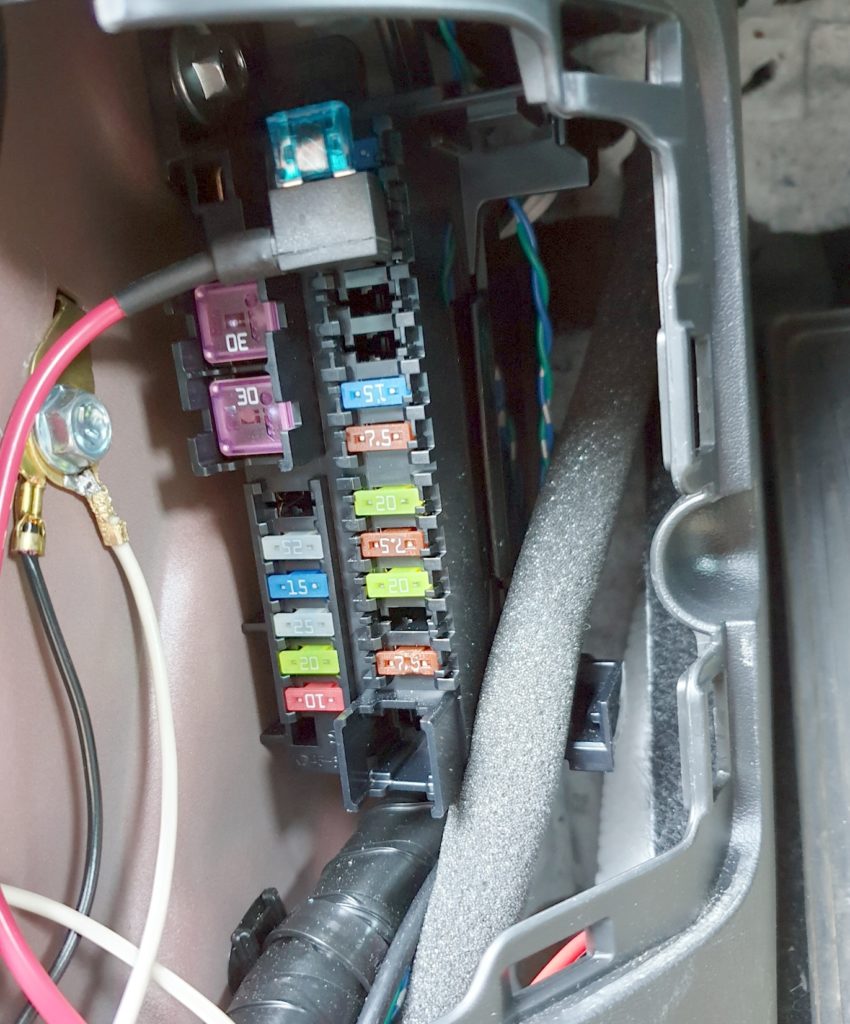

Zdjęcie poglądowe

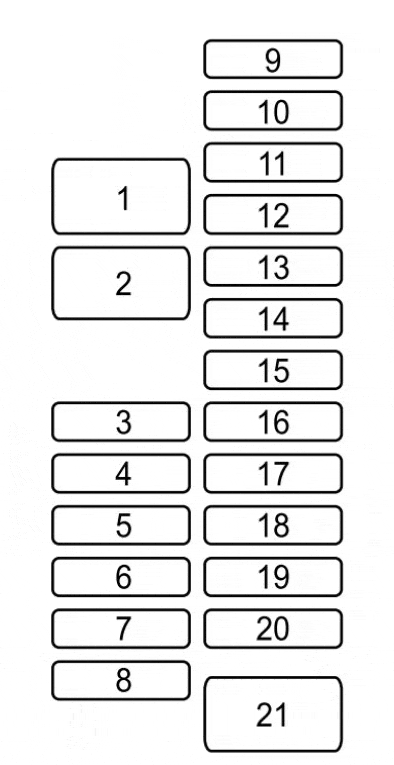

Schemat
Przeznaczenie
| 1 | 30А P.SEAT D – Elektryczna regulacja foteli (dla niektórych wersji) |
| 2 | 30А P.OKNO 3 – Elektryczne szyby |
| 3 | 15A R.OUTLET3 – Dodatkowe gniazda elektryczne |
| 4 | 25А P.WINDOW 2 – Elektryczne szyby |
| 5 | 15A SRS2/ESCL – Blokada wału kierownicy |
| 6 | 25А D.LOCK – Centralny zamek elektryczny |
| 7 | 20А SEAT WARM – Fotele podgrzewane elektrycznie (dla niektórych wersji) |
| 8 | 10А SZYB DACH – Luk wentylacyjny w dachu (dla niektórych wersji) |
| 9 | 15A F.OUTLET – Gniazda elektryczne przednie (zapalniczka) |
| 10 | 7,5А MIRROR – Elektryczny napęd regulacji lusterek wstecznych |
| 11 | 15А R.OUTLET1 – Gniazda elektryczne tylne (dla niektórych wersji) |
| 12 | rezerwa |
| 13 | rezerwa |
| 14 | rezerwa |
| 15 | rezerwa |
| 16 | rezerwa |
| 17 | 7,5A M.DEF – Lusterka zewnętrzne podgrzewane elektrycznie |
| 18 | 20А R.SEAT W – Podgrzewane siedzenia |
| 19 | rezerwa |
| 20 | 7,5A AT IND – Wskaźnik transmisji |
| 21 | 30A P.SEAT P – Elektryczny napęd regulacji siedzenia |
Bezpieczniki zapalniczki oznaczone są jako WYJŚCIE dla 15A i znajdują się pod numerami 3, 9 i 11. Również w bloku pod maską można zamontować kolejny bezpiecznik i jeden przekaźnik odpowiedzialny za działanie gniazdek elektrycznych.
Skrzynka bezpieczników komory silnika

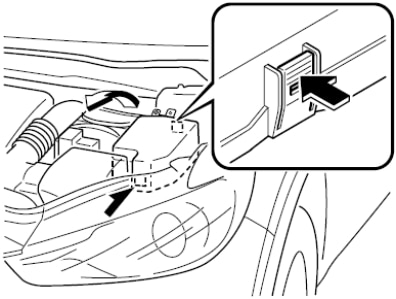

Montuje się go po lewej stronie komory silnika, obok akumulatora.

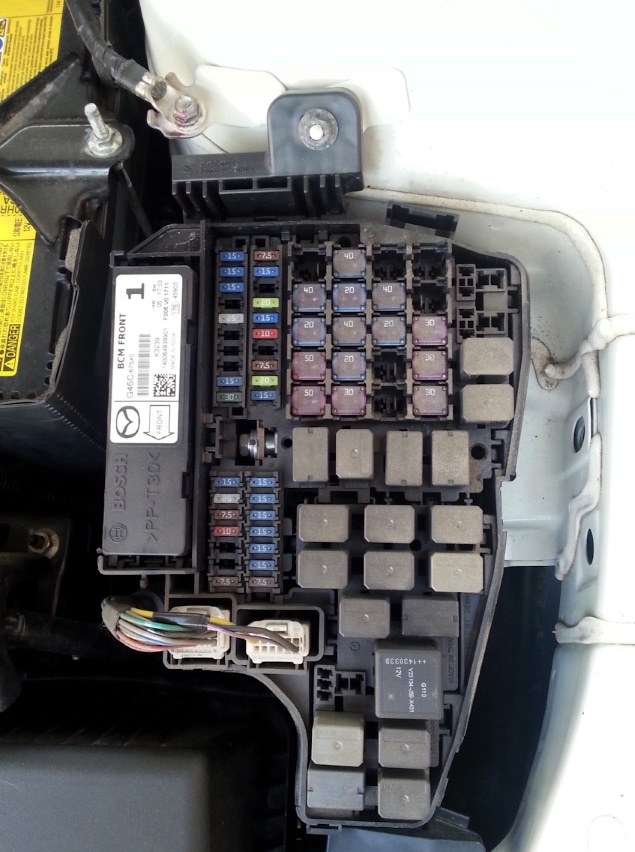

Zdjęcie poglądowe

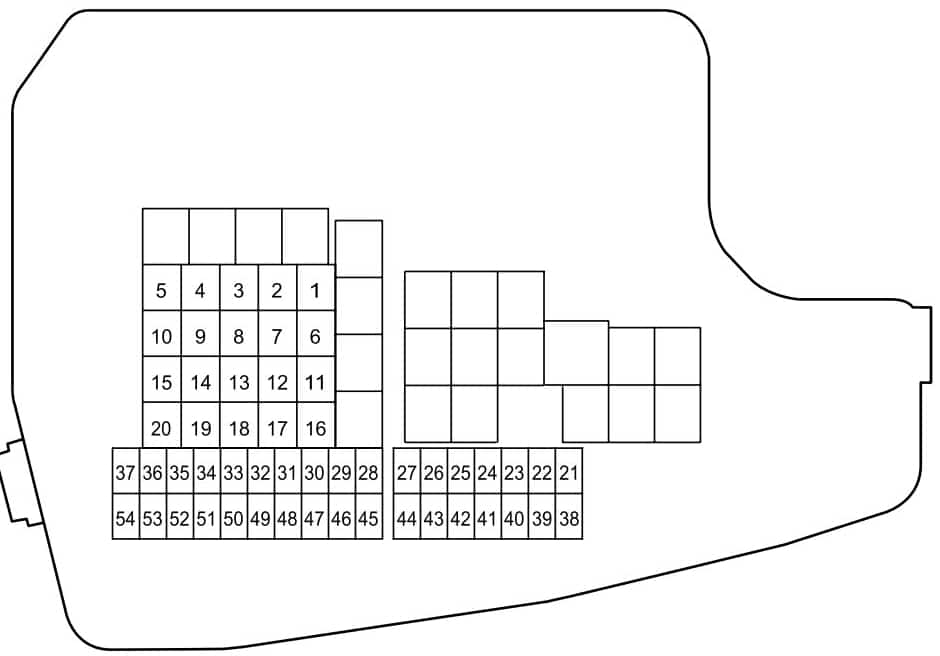

Schemat
Skrzynka bezpiecznikowa
Schemat
Przeznaczenie
| 1 | 30А ADD FAN GE – Wentylator chłodzenia silnika |
| 2 | 30A IG2 – Ochrona różnych obwodów elektrycznych |
| 3 | WTRYSKIWACZ 30A – System zarządzania silnikiem |
| 4 | 40А FAN DE – Wentylator chłodzenia silnika |
| 5 | 30А P.WINDOW1 – Elektryczne szyby |
| 6 | rezerwa |
| 7 | 40А ADD FAN DE – Wentylator chłodzenia silnika |
| 8 | 20А EVVT – System zarządzania silnikiem |
| 8 | 40А DFOG – Elektrycznie podgrzewana tylna szyba |
| 10 | 40A DCDC DE – Ochrona różnych celów elektrycznych |
| 11 | 30А FAN GE – Wentylator chłodzenia silnika |
| 12 | rezerwa |
| 13 | rezerwa |
| 14 | rezerwa |
| 15 | 40A POL.MAIN – System zarządzania silnikiem |
| 16 | 50A ABS / DSC M – Układ przeciwblokujący (ABS), układ przeciwpoślizgowy (DSC) |
| 17 | 50A KABINA + B – Ochrona różnych obwodów elektrycznych |
| 18 | 20А WIPER – Środek do czyszczenia i spryskiwacza szyb przednich |
| 19 | 40A PODGRZEWACZ – Nagrzewnica/klimatyzator |
| 20 | 30A DCDC REG – Ochrona różnych obwodów elektrycznych |
| 21 | SILNIK 7,5A IG1 – System zarządzania silnikiem |
| 22 | 15A C/U IG1 – Ochrona różnych obwodów elektrycznych |
| 23 | H / L LOW L HID L – Reflektor (lewy), reflektor świateł mijania (lewy) |
| 24 | 15А H / L LOW R – Reflektor świateł mijania (prawy) |
| 25 | 15A SILNIK 3 – System zarządzania silnikiem |
| 26 | 15A SILNIK 2 – System zarządzania silnikiem |
| 27 | 15A SILNIK 1 – System zarządzania silnikiem |
| 28 | 15A AT – Układ sterowania skrzynią biegów, stacyjka |
| 29 | 20А H / CLEAN – Spryskiwacz reflektorów |
| 30 | 7,5А А / С – Klimatyzator |
| 31 | 15A – PRZY POMPIE Układ sterowania skrzynią biegów |
| 32 | 10A STOP – Światła stopu, tylna lampa przeciwmgłowa |
| 33 | 15А R.WIPER – Środek do czyszczenia tylnej szyby |
| 34 | 20А H / L HI – Reflektory świateł drogowych |
| 35 | 15А HID R – Reflektor (prawy) |
| 36 | 15A FOG – Przednie światła przeciwmgielne |
| 37 | 7,5A ENG. + B – System zarządzania silnikiem |
| 38 | 7,5A AUDIO2 – System audio |
| 39 | 5A GLOW SIG – System zarządzania silnikiem |
| 40 | 7,5A METER2 – Zestaw wskaźników |
| 41 | 10A METER1 – Zestaw wskaźników |
| 42 | 7,5A SRS1 – Poduszki powietrzne |
| 43 | 25A BOSE – Samochody wyposażone w system audio Bose |
| 44 | 15A AUDIO 1 – System audio |
| 45 | 30A ABS / DSC S – Układ przeciwblokujący (ABS), układ przeciwpoślizgowy (DSC) |
| 46 | 15A POMPA PALIWA – Układ paliwowy |
| 47 | 25А CIEPŁE PALIWO – Podgrzewanie paliwa |
| 48 | OGON – Wymiary |
| 49 | rezerwa |
| 50 | HAZARD 50A – Światła awaryjne, kierunkowskazy, światła pozycyjne przednie i tylne, oświetlenie tablicy rejestracyjnej |
| 51 | rezerwa |
| 52 | 15А R.OUTLET2 – Gniazdka elektryczne |
| 53 | 15A KLAKSON – Sygnał dźwiękowy |
| 54 | POKÓJ 15A – Plafon oświetlenia wewnętrznego |
Aby wyłączyć spryskiwacze reflektorów, należy zaopatrzyć się w bezpiecznik nr 29 na 20A, oznaczony jako H/CLEAN .
Przekaźnik

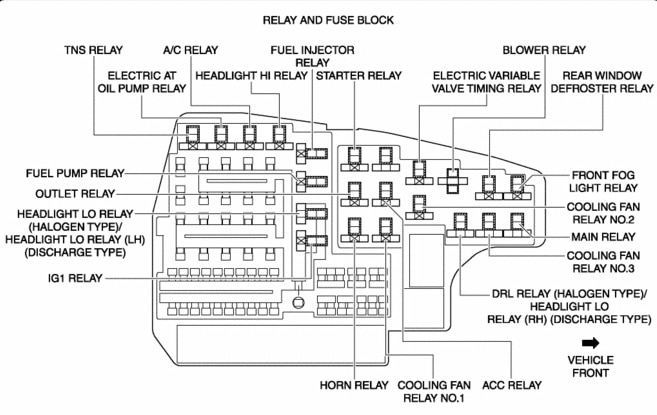

Schemat przekaźnika
Przeznaczenie
| PRZEKAŹNIK TNS (TYŁ) | PRZEKAŹNIK TNS (ROZMIAR) |
| PRZEKAŹNIK KLIMATYZACJI | PRZEKAŹNIK KLIMATYZACJI |
| PRZEKAŹNIK WTRYSKU PALIWA | PRZEKAŹNIK WTRYSKU PALIWA |
| PRZEKAŹNIK ELEKTRYCZNY LUB POMPY OLEJU | PRZEKAŹNIK ELEKTRYCZNEJ SKRZYNI BIEGÓW LUB PRZEKAŹNIK POMPY OLEJOWEJ SKRZYNI BIEGÓW |
| PRZEKAŹNIK WYS. REFLEKTORÓW | PRZEKAŹNIK REFLEKTORÓW |
| PRZEKAŹNIK ROZRUSZNIKA | PRZEKAŹNIK ROZRUSZNIKA |
| PRZEKAŹNIK DMUCHAWY | PRZEKAŹNIK WENTYLATORA |
| ELEKTRYCZNY PRZEKAŹNIK ZMIENNEGO ROZRZĄDU | PRZEKAŹNIK ŁADOWANIA ZAWORU ELEKTRYCZNEGO |
| PRZEKAŹNIK ODMRAŻANIA TYLNEJ SZYBY | PRZEKAŹNIK ODMRAŻANIA TYLNYCH SZYB |
| PRZEKAŹNIK POMPY PALIWA | PRZEKAŹNIK POMPY PALIWA |
| PRZEKAŹNIK WYJŚCIOWY | PRZEKAŹNIKI GNIAZDOWE ELEKTRYCZNE |
| PRZEKAŹNIK LO REFLEKTORÓW | PRZEKAŹNIK REFLEKTORÓW (NISKI) |
| PRZEKAŹNIK IG1 | PRZEKAŹNIK ZAPŁONU |
| PRZEKAŹNIK PRZEDNIEGO ŚWIATŁA PRZECIWMGIELNEGO | PRZEKAŹNIKI PRZEDNICH ŚWIATEŁ PRZECIWMGIELNYCH |
| PRZEKAŹNIK WENTYLATORA CHŁODZĄCEGO NR 2 | PRZEKAŹNIK WENTYLATORA CHŁODZĄCEGO nr 2 |
| GŁÓWNY PRZEKAŹNIK | GŁÓWNY PRZEKAŹNIK |
| PRZEKAŹNIK WENTYLATORA CHŁODZĄCEGO NR. 3 | PRZEKAŹNIK WENTYLATORA CHŁODZĄCEGO nr 3 |
| PRZEKAŹNIK DRL | PRZEKAŹNIK DRL |
| PRZEKAŹNIK Klaksonu | PRZEKAŹNIK SYGNAŁU |
| PRZEKAŹNIK AKCESORIA WENTYLATORA CHŁODZĄCEGO | PRZEKAŹNIK WENTYLATORA CHŁODZĄCEGO |
To wszystko. A jeśli nadal masz pytania lub wiesz, co możesz zrobić lepiej lub naprawić – napisz w komentarzach.
