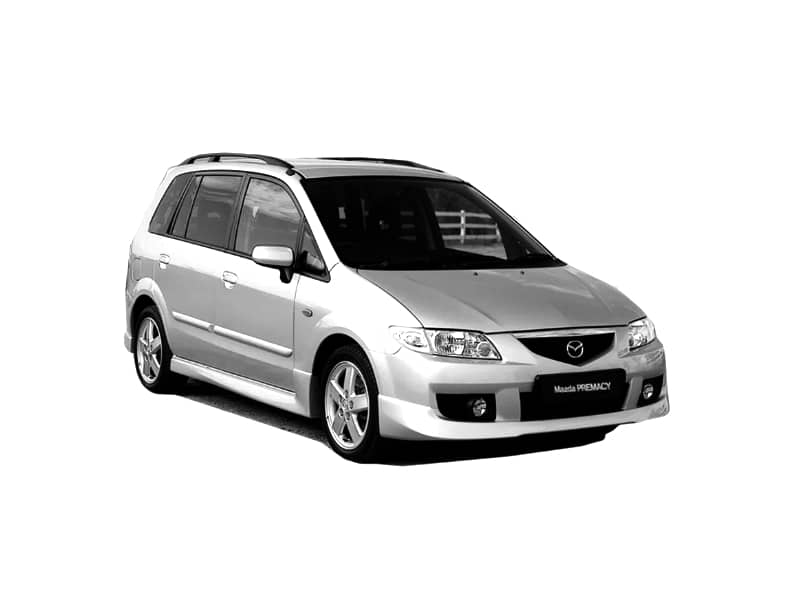

Minivan Mazda Premacy pierwszej generacji był produkowany w latach 1999, 2000, 2001, 2002, 2003, 2004 i 2005 z silnikami wysokoprężnymi i benzynowymi. W tym artykule znajdziesz opis bezpieczników i przekaźników Mazda Premacy wraz ze schematami skrzynek i ich lokalizacją. Zwróć uwagę na bezpiecznik zapalniczki.
Ilość elementów w pudełkach może różnić się od prezentowanej i uzależniona jest od poziomu wyposażenia oraz roku produkcji.
Skrzynka bezpieczników przedziału pasażerskiego

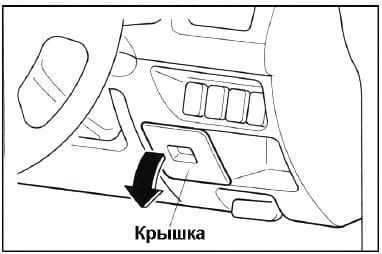

Znajduje się na dole deski rozdzielczej, za osłoną ochronną.

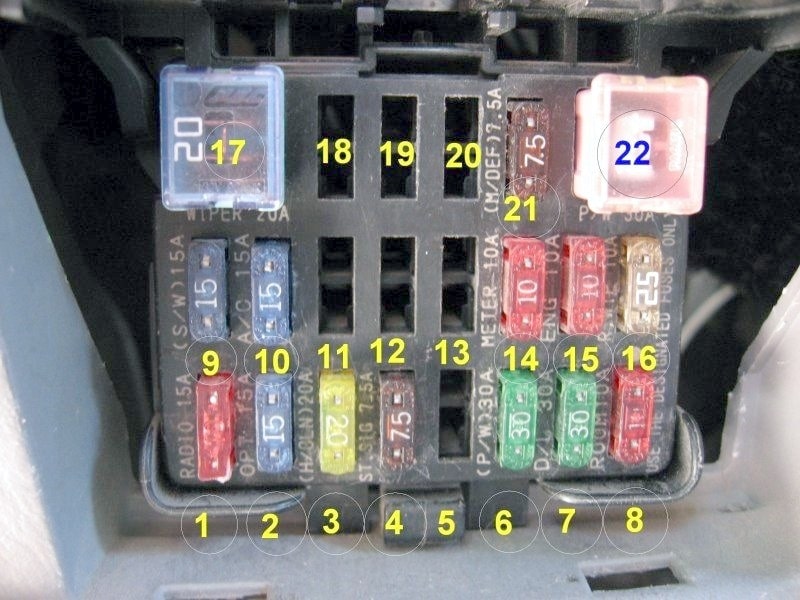

Bieżący schemat zostanie zastosowany do bloku.
Opis
| 1 | 15А RADIO – Urządzenie audio, podgrzewana tylna szyba, zapalniczka |
| 2 | 15А OPCJA – Dodaj. gniazdko w bagażniku, instalacja 100 V (opcja) |
| 3 | 30A H/CLN – Środek do czyszczenia reflektorów |
| 4 | 7,5A ST.SYG. – Rozrusznik, zapłon |
| 5 | rezerwa |
| 6 | 30A P/W – Podnośnik okna |
| 7 | 30А DRZWI / LOСK – Centralny zamek |
| 8 | POKÓJ 10A – Oświetlenie wnętrza i bagażnika, złącze diagnostyczne OBD (pod panelem), |
| 9 | 15A S/W – Podgrzewane siedzenia |
| 10 | 15A A/C – Klimatyzacja, Przekaźnik podgrzewanej szyby tylnej |
| 11 | rezerwa |
| 12 | rezerwa |
| 13 | rezerwa |
| 14 | MIERNIK 10A – Deska rozdzielcza, złącze diagnostyczne pod maską, kierunkowskazy |
| 15 | 10А PL – Przekaźnik główny, moduł ABS, system stabilności kursu walutowego, SRS |
| 16 | 10A.R.WIP. – Wycieraczka i spryskiwacz tylnej szyby |
| 17 | 20A WIPER – Środek czyszczący i podkładka |
| 18 | rezerwa |
| 19 | rezerwa |
| 20 | rezerwa |
| 21 | 7,5А W / DEF – Podgrzewane lusterka |
| 22 | 30A P/WIN – Podnośniki do szyb |
Skrzynka bezpieczników komory silnika
Znajduje się po lewej stronie komory silnika, obok akumulatora.
Zdjęcie
Schemat
Przeznaczenie
| 1 | 40A NAGRZEWNICA – Nagrzewnica |
| 2 | 60A ABS – Układ zapobiegający blokowaniu się hamulców |
| 3 | KLUCZ IG 60A – Do ochrony różnych obwodów |
| 4 | 30А PTC – Dodatkowa nagrzewnica |
| 5 | 40А GLOW – Świece zapłonowe (diesel) |
| 6 | rezerwa |
| 7 | WENTYLATOR CHŁODZĄCY 30A – Silnik wentylatora chłodzącego z napędem elektrycznym |
| 8 | 40A BTN – Oświetlenie wewnętrzne, Elektryczny zamek drzwi |
| 9 | 30А AD FAN – Dodatkowy wentylator chłodzący klimatyzatora |
| 10 | 30A INJ LUB FIP – Jednostka sterująca silnika |
| 11 | 10A A/C – Klimatyzacja |
| 12 | 10А ST.SIG – Sygnał rozrusznika |
| 13 | 15A KLAKSON – Sygnał |
| 14 | 15А ZAGROŻENIE – Światła ostrzegawcze |
| 15 | 15A OGON – Wymiary |
| 16 | GŁOWICA 7,5A C / U – Do ochrony różnych obwodów |
| 17 | 15A FOG – Światła przeciwmgielne |
| 18 | 15А FOG – Lampa przeciwmgielna |
| 19 | 15A STOP – Światła stopu |
| 20 | 15A HEAD-R – Reflektor prawy |
| 21 | 15A HEAD-L – Reflektor – lewy |
| 22 | rezerwa |
| 23 | 15A HEAD HI – Reflektory |
| 24 | 100A MAIN – Główny bezpiecznik chroniący wszystkie obwody |
Schemat przekaźnika
Oznaczenie
- Główny bezpiecznik
- Przekaźnik pompy paliwa – Przekaźnik pompy paliwa
- Przekaźnik А / С – Przekaźnik klimatyzatora
- Przekaźnik główny – Przekaźnik główny
- Przekaźnik TNS – Wymiary przekaźnika
- Przekaźnik klaksonu – Przekaźnik sygnału
- Przekaźnik reflektorów – Przekaźnik reflektorów
- Przekaźnik wentylatora chłodzącego – Przekaźnik wentylatora chłodzącego
- Przekaźnik skraplacza – Przekaźnik skraplacza klimatyzatora
