Mazda Familia bj to ósma generacja rodzinnego składu. Produkowany w latach 1997, 1998, 1999, 2000, 2001, 2002 i 2003. W tym czasie model przeszedł zmianę stylizacji. W tej publikacji znajdziesz oznaczenia bezpieczników i przekaźników Mazda Familia wraz ze schematami skrzynek i ich lokalizacją. Zwróć uwagę na bezpiecznik zapalniczki.
Ilość elementów w skrzynkach może różnić się od prezentowanej i uzależniona jest od roku produkcji oraz poziomu wyposażenia. Sprawdź swoje diagramy.
Skrzynka bezpieczników przedziału pasażerskiego
Znajduje się w dolnej części słupka, w pobliżu nogi kierowcy, za osłoną ochronną.
Kierownica z lewej strony Kierownica z prawej strony

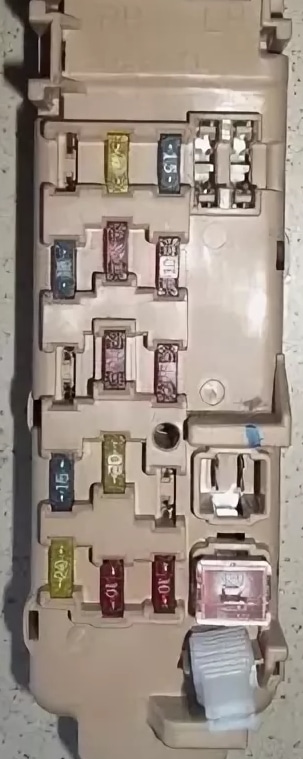

Zdjęcie

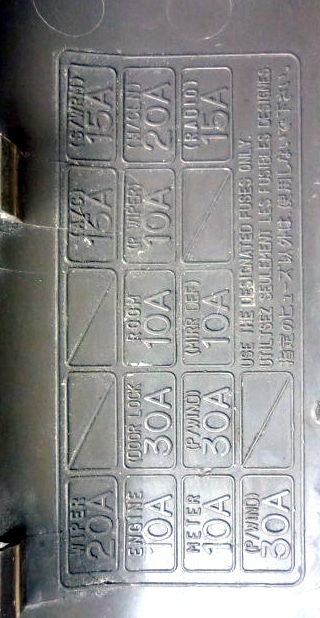

Schemat z okładki bloku

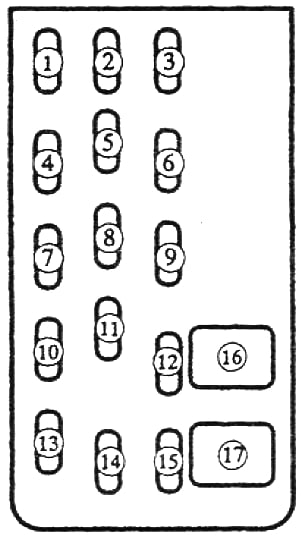

Schemat
Opis
| 1 | 15A S/WRM – Podgrzewane siedzenia |
| 2 | 20А H / CLN – Środek do czyszczenia reflektorów |
| 3 | 15/20А RADIO – System audio, konsola środkowa, zegar, magnetofon |
| 4 | 15А А / С – Klimatyzator, Szyberdach |
| 5 | 10A R/WIPER – Płyn do czyszczenia tylnej szyby |
| 6 | 10A POL – Sterowanie silnikiem |
| 7 | rezerwa |
| 8 | POKÓJ 10A – Oświetlenie wewnętrzne |
| 9 | 10А MIRR / DEF – Podgrzewane lusterka |
| 10 | 15A S/WRM – Podgrzewane siedzenia |
| 11 | 30A ZAMEK DRZWI – Zamek centralny |
| 12 | 15/20A TAIL – Lampy tylne, wymiary |
| 13 | 20А WIPPER – Środek do czyszczenia/myjki do szkła |
| 14 | 10A SILNIK – Układ zarządzania silnikiem, układ ABS |
| 15 | MIERNIK 15A – Zestaw wskaźników, kierunkowskazy, światła cofania |
| 16 | rezerwa |
| 17 | 30A P.WIND – Elektryczne szyby |

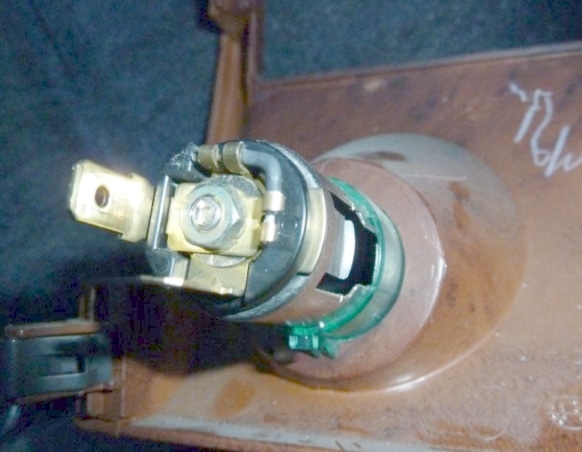

W tej wersji nie ma osobnego bezpiecznika zapalniczki, ale zasilany jest on z numeru 3 (konsola środkowa). Dlatego też, gdy zapalniczka ulegnie awarii, a sam bezpiecznik jest nienaruszony, miękki drut za zapalniczką przepala się.
Skrzynka bezpieczników komory silnika

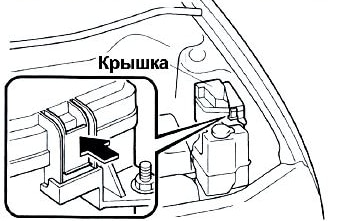

Znajduje się po lewej stronie komory silnika, obok akumulatora.

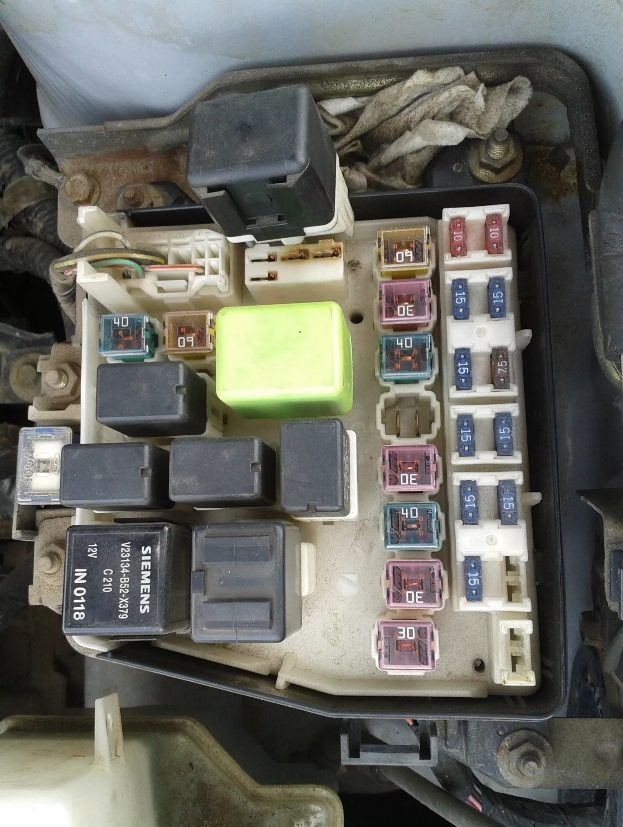

Zdjęcie poglądowe

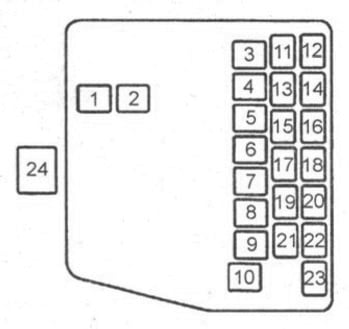

Schemat
Przeznaczenie
| 1 | 40A NAGRZEWNICA – Nagrzewnica |
| 2 | 60A ABS – Układ zapobiegający blokowaniu się hamulców |
| 3 | KLUCZ IG 60A – Do ochrony różnych obwodów |
| 4 | 30А PTC – Dodatkowa nagrzewnica |
| 5 | 40А GLOW – Świece zapłonowe (diesel) |
| 6 | rezerwa |
| 7 | WENTYLATOR CHŁODZĄCY 30A – Silnik wentylatora chłodzącego z napędem elektrycznym |
| 8 | 40A BTN – Oświetlenie wewnętrzne, Elektryczny zamek drzwi |
| 9 | 30А AD FAN – Dodatkowy wentylator chłodzący klimatyzatora |
| 10 | 30A INJ LUB FIP – Jednostka sterująca silnika |
| 11 | 10A A/C – Klimatyzacja |
| 12 | 10А ST.SIG – Sygnał rozrusznika |
| 13 | 15A KLAKSON – Sygnał |
| 14 | 15А ZAGROŻENIE – Światła ostrzegawcze |
| 15 | 15A OGON – Wymiary |
| 16 | GŁOWICA 7,5A C / U – Do ochrony różnych obwodów |
| 17 | 15A FOG – Światła przeciwmgielne |
| 18 | 15А FOG – Lampa przeciwmgielna |
| 19 | 15A STOP – Światła stopu |
| 20 | 15A HEAD-R – Reflektor prawy |
| 21 | 15A HEAD-L – Reflektor – lewy |
| 22 | rezerwa |
| 23 | 15A HEAD HI – Reflektory |
| 24 | 100A MAIN – Główny bezpiecznik chroniący wszystkie obwody |

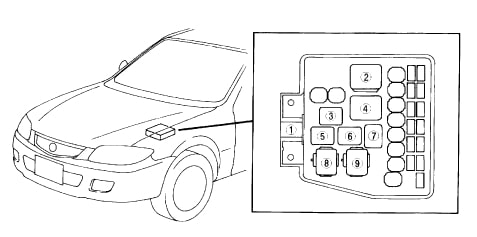

Przekaźnik
Oznaczenie
- Główny bezpiecznik
- Przekaźnik pompy paliwa – Przekaźnik pompy paliwa
- Przekaźnik А / С – Przekaźnik klimatyzatora
- Przekaźnik główny – Przekaźnik główny
- Przekaźnik TNS – Wymiary przekaźnika
- Przekaźnik klaksonu – Przekaźnik sygnału
- Przekaźnik reflektorów – Przekaźnik reflektorów
- Przekaźnik wentylatora chłodzącego – Przekaźnik wentylatora chłodzącego
- Przekaźnik skraplacza – Przekaźnik skraplacza klimatyzatora
