Mazda Titan to seria samochodów ciężarowych produkowanych od 1971 do 2000 roku w trzech generacjach. W tym artykule znajdziesz opis bezpieczników i przekaźników Mazdy Titan wyprodukowanych w latach 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000 wraz ze schematami skrzynkowymi i ich lokalizacją. Zwróć uwagę na bezpiecznik zapalniczki.
Mazda Titan 3 została odnowiona i zaktualizowana, dlatego rozmieszczenie pudeł i poszczególnych elementów może się różnić. Sprawdź swoje diagramy lub inną dokumentację techniczną.
Contents
Lokalizacja skrzynek z elektroniką

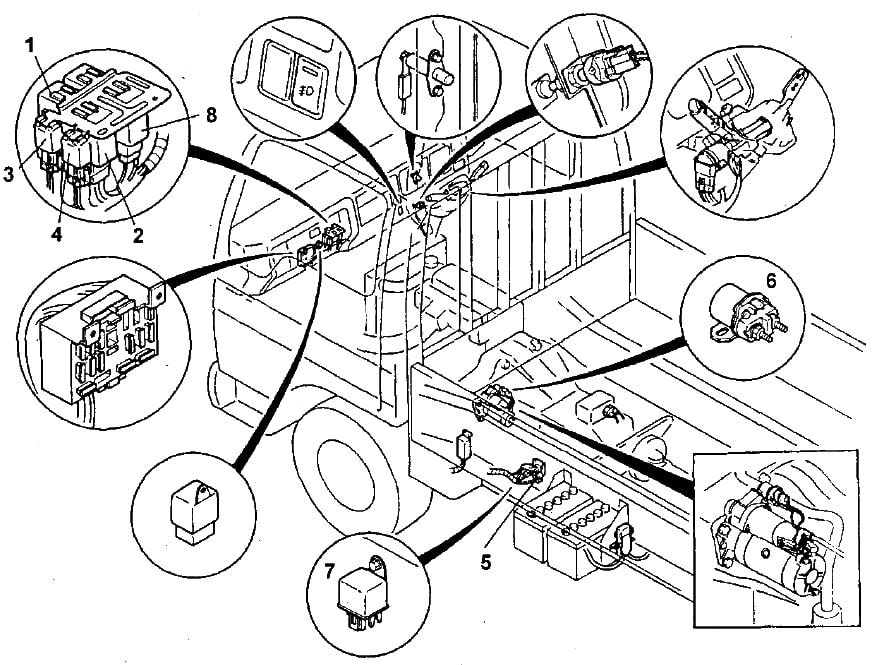

Ogólna lokalizacja elektronicznych jednostek sterujących

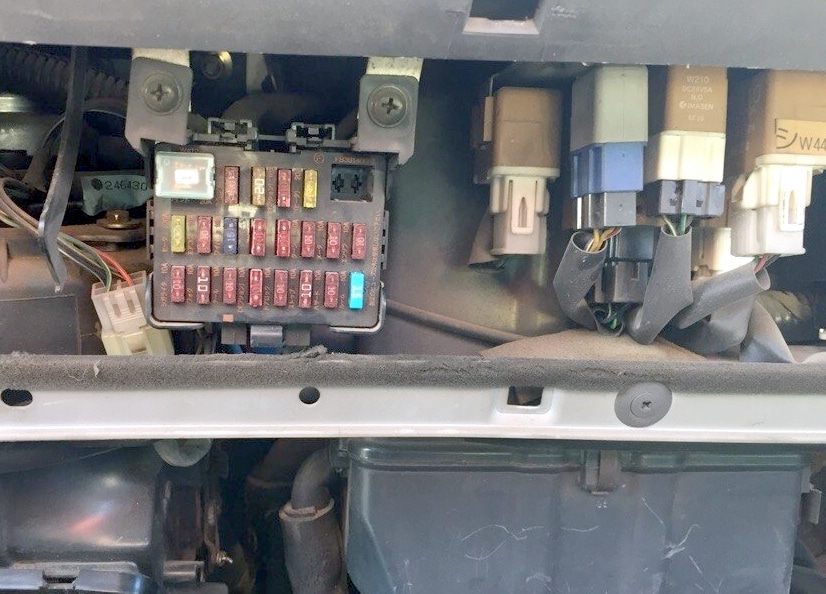

W dolnej części deski rozdzielczej po stronie pasażera znajduje się skrzynka przekaźników i bezpieczników.
Przekaźnik
- Przekaźnik testowy świateł hamowania
- Przekaźnik przerywacza kierunkowskazów
- Przekaźnik klaksonu
- Przekaźnik zwiększania prędkości rozgrzewania
- Przekaźnik nagrzewnicy powietrza dolotowego
- Przekaźnik pomocniczy
- Przekaźnik świecy żarowej
- Przekaźnik-przerywacz wycieraczek.
Skrzynka bezpiecznikowa

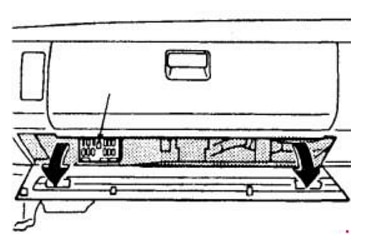

Aby uzyskać dostęp, zdejmij pokrywę ochronną.
Typ 1

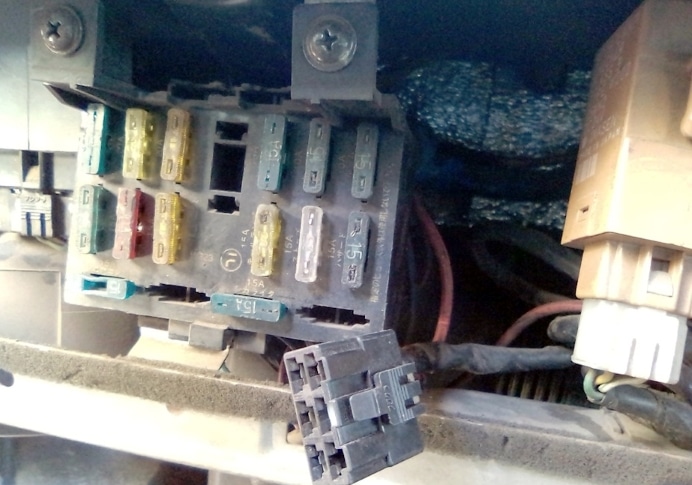

Zdjęcie poglądowe
Schemat
Opis
| WYCIERACZKA 15A | system wycieraczek i spryskiwaczy |
| PODGRZEWACZ 30A | podgrzewacz |
| POKÓJ 10F | oświetlenie wnętrza, radio |
| SILNIK 15A | system się uruchomi |
| METR 15A | tylne światła, deska rozdzielcza, hamulec, zawór odcinający paliwo, system zwiększania prędkości rozgrzewania |
| OBRÓT 15A | kierunkowskazy |
| OGON 15A | wymiary, oświetlenie tablicy rejestracyjnej, światła zespolone |
| PRZYSTAŃ 15A | światła stopu, klakson |
| ZAGROŻENIE 15A | alarm |
| CYGAR 15A | zapalniczka, system audio |
Bezpiecznik zapalniczki jest oznaczony jako CIGAR 15A.
Typ 2

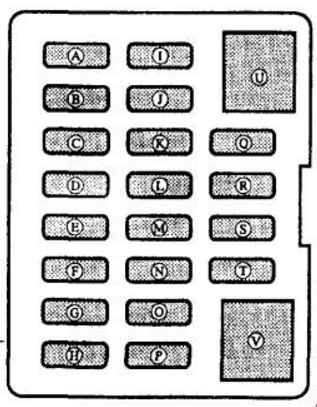

Schemat
Przeznaczenie
| A | 10/15A CIGAR – Magnetofon radiowy, zegar, zapalniczka |
| B | 10A Mgła – Światła przeciwmgielne |
| C | 10A OGON – Wymiary, oświetlenie przyrządów |
| D | Rezerwacja opcji dodatkowych |
| mi | 10 / 20А D.LOCK – Zamek centralny |
| F | 10A STOP – Światła stop, klakson |
| G | ZAGROŻENIE 10A – Alarm |
| H | POKÓJ 10A – Oświetlenie kabiny, radiobudzik |
| I | 20A PODGRZEWACZ – Nagrzewnica |
| J | rezerwa |
| K | 10А WIPER – Wycieraczki, spryskiwacz |
| L | rezerwa |
| M | rezerwa |
| N | 10A ZWROT – Kierunkowskazy |
| O | MIERNIK 10A – Zestaw wskaźników |
| P | SILNIK 15A – Wentylator chłodnicy |
| Q | Rezerwacja opcji dodatkowych |
| R | Rezerwacja opcji dodatkowych |
| S | Rezerwacja opcji dodatkowych |
| T | 10A PODGRZEWACZ – Grzejnik |
| U | 30A P/WIND – Podnośniki do szyb |
| V | 30A NAGRZEWNICA – Nagrzewnica |
Bezpiecznik zapalniczki znajduje się na schemacie w pozycji oznaczonej jako A.
Typ 3

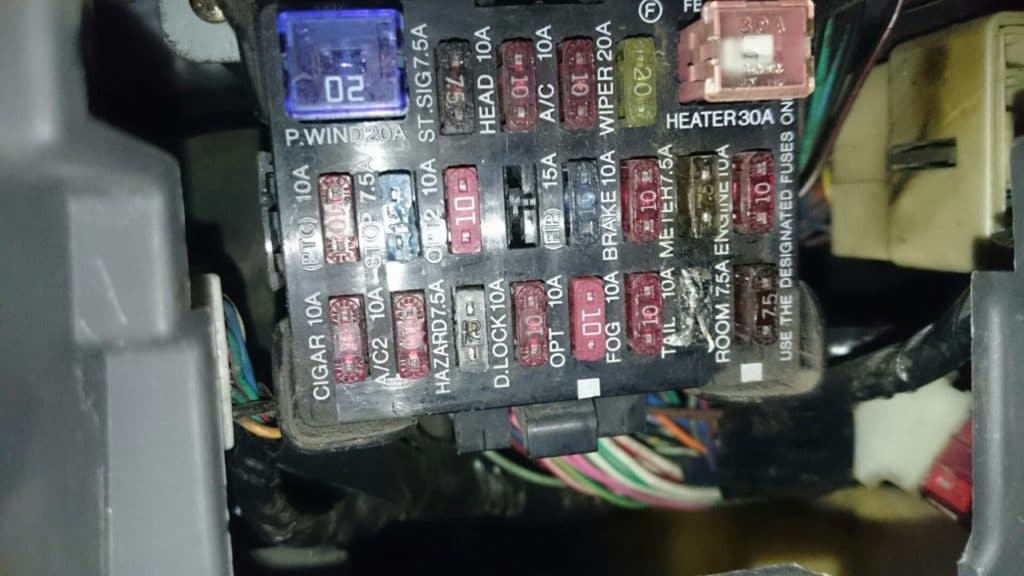

Schemat
Nominacja jest przedstawiona w języku angielskim, a nie hieroglifami. Tłumaczenie znajdziesz w tabelach powyżej. Dodatkowe elementy:
- A/C – Klimatyzator i jego system
- PTC – Dodatkowa nagrzewnica
- FIP – Układ paliwowy
- ST/SIG – Układ zapłonowy

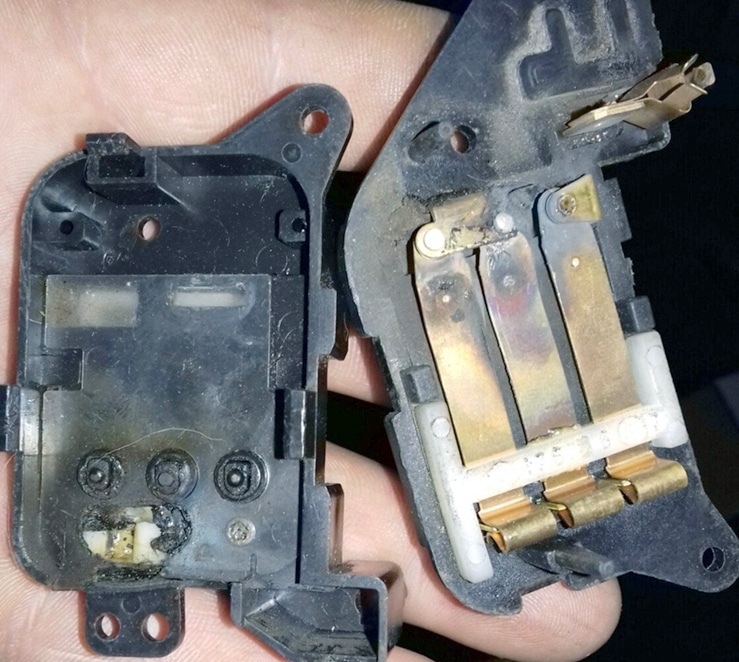

Pudełko obok akumulatora
Znajduje się na zewnątrz pojazdu, obok akumulatora. Aktualny schemat należy wydrukować na okładce.
Schemat
Oznaczenie
- GŁÓWNY 80A – Stacyjka/alternator
- GŁÓWNY 100A – Świece żarowe / Stacyjka / Alternator
- GŁÓWNY 60A – Stacyjka / Alternator / Ogrzewanie powietrza dolotowego
- HEAD 30A – Reflektory
- LAMPA 30A – Oświetlenie miejsca rozładunku
Można zainstalować dział bezpieczników dużej mocy. Jeśli sygnał do reflektorów zniknie, sprawdź to.
