Minivan Mazda MPV drugiej generacji był produkowany w latach 1999, 2000, 2001, 2002, 2003, 2004, 2005 i 2006 zarówno z silnikami benzynowymi, jak i wysokoprężnymi. W tym czasie model przeszedł 2 zmiany stylizacji. Ponieważ dostarczane na cały świat można znaleźć Mazdę MPV z kierownicą po lewej i prawej stronie. W tym artykule znajdziesz opis bezpieczników i przekaźników Mazdy MPV wraz ze schematami skrzynek, ich zdjęciami i lokalizacją.
W zależności od roku produkcji, regionu dostawy możliwe jest różne przeznaczenie elementów w skrzynkach. Sprawdź opis z diagramami.
Contents
Skrzynka bezpieczników przedziału pasażerskiego

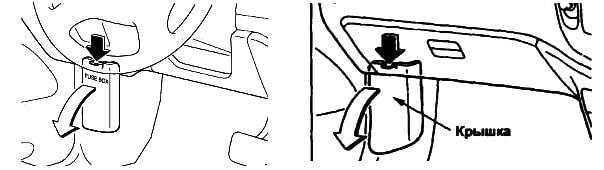

Znajduje się na lewym słupku pod deską rozdzielczą za osłoną zabezpieczającą.
Kierownica po lewej stronie Kierownica po prawej stronie

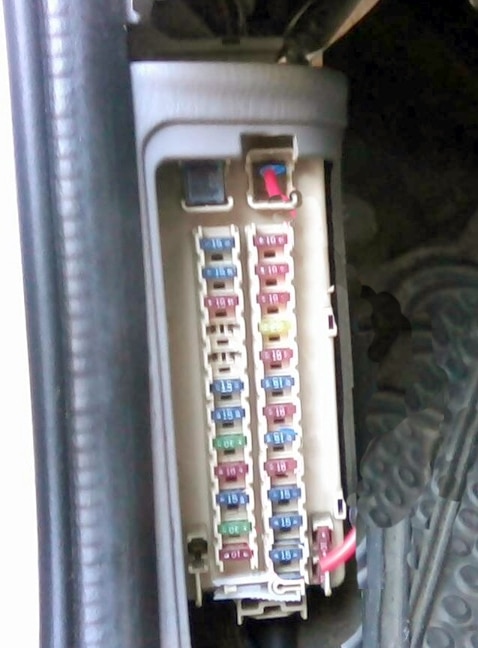

Zdjęcie poglądowe

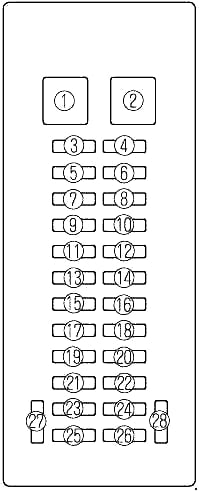

Schemat
Opis
| 1 | 20A WIPER – 1999-2001: Wycieraczka i spryskiwacz szyby przedniej |
| 30A P. WIND – 2002-2005: Podnośniki do szkła | |
| 40A P. WIND – 2006: Podnośniki do szyb | |
| 2 | 30A P. WIND – 1999-2001: Podnośniki do szkła |
| 20A WIPER – 2002-2006: Wycieraczka i spryskiwacz szyby przedniej | |
| 3 | 15А DACH OTWARTY – Łukasz |
| 4 | 10А R.WIP – Wycieraczka i spryskiwacz tylnej szyby |
| 5 | 15A SEAT – 1999-2001: Fotel |
| 20A SEAT – 2002-2006: Fotel | |
| 6 | 10A M.DEF – Podgrzewane lusterka |
| 7 | 10A A/C – Klimatyzacja |
| 8 | 10A DRL – Światła do jazdy dziennej |
| 9 | rezerwa |
| 10 | 20A H/CLEAN – Spryskiwacz reflektorów |
| 11 | rezerwa |
| 12 | 10А ZAGROŻENIE – Alarm |
| 13 | POKÓJ 10A – 1999-2001: Oświetlenie wnętrza, ogrzewanie bagażnika |
| POKÓJ 10A – 2002-2006: Oświetlenie wnętrza, ogrzewanie bagażnika | |
| 14 | ZASILANIE AUX 15A – 1999-2001: Złącze akcesoriów |
| ZASILANIE AUX 25A – 2002-2006: Gniazdo akcesoriów | |
| 15 | 15A CLOSER LH – 1999-2001: Drzwi przesuwne lewe |
| 20A CLOSER LH – 2002-2006: Drzwi przesuwne lewe | |
| 16 | 10A AUDIO – System audio |
| 17 | 30А D.LOCK – Zamek centralny |
| 18 | 30A P/SEAT-2002-2006: Fotel elektryczny |
| 19 | 10A SILNIK – Jednostka sterująca silnika |
| 20 | MIERNIK 10A – Zestaw wskaźników |
| 21 | 15А STOP – Lampki sygnałów stopu |
| 22 | 15A CLOSER RH – 1999-2001: Prawe drzwi przesuwne |
| 20A CLOSER RH – 2002-2006: Drzwi przesuwne prawe | |
| 23 | 30A OPÓŹNIENIE AKTYWNOŚCI – Podnośniki szyb przekaźnika |
| 24 | MIERNIK 15A – Zestaw wskaźników, wyłącznik zapłonu |
| 25 | 10A ST. ZNAK – Sygnał rozrusznika |
| 26 | 15A CIGAR – 1999-2001: Zapalniczka do papierosów |
| 25A CIGAR – 2002-2006: Zapalniczka | |
| 27 | rezerwa |
| 28 | rezerwa |
Bezpiecznik nr 26 odpowiada za zapalniczkę.
Skrzynka bezpieczników komory silnika

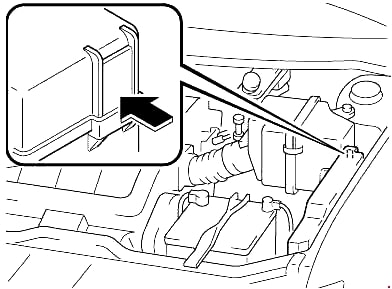

W komorze silnika, po lewej stronie komory silnika, w pobliżu akumulatora, znajduje się jednostka główna i zespół przekaźników.

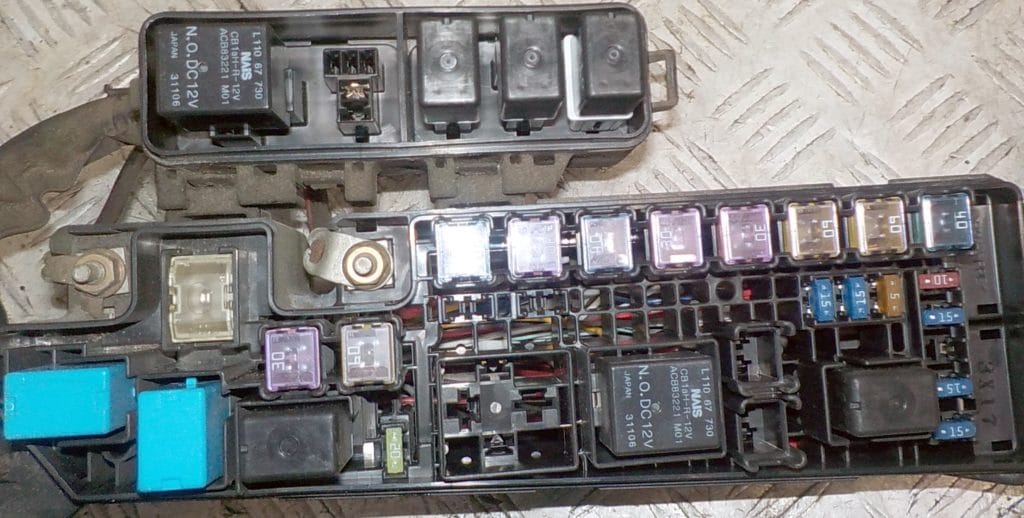

Skrzynka bezpiecznikowa

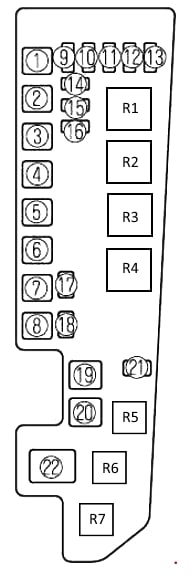

Schemat
Przeznaczenie
| 1 | 40А DFOG – Ogrzewana tylna szyba |
| 2 | 60A BTN – Bezpieczniki: STOP, HAZARD, POKÓJ, D.LOCK i DRL |
| 3 | 30A WENTYLATOR CHŁODZĄCY 1 – 1999-2001: Wentylator chłodzący |
| 60A ABS-2002-2006: ABS | |
| 4 | 40A NAGRZEWNICA – 1999-2001: Nagrzewnica |
| 30A FAN1 – 2002-2006: Wentylator chłodzący | |
| 5 | 30A R.HEAT – 1999-2001: Tylna nagrzewnica |
| 30A FAN2 – 2002-2006: Wentylator chłodzący | |
| 6 | 40A IG KEY1-1999-2001: Bezpieczniki: LICZNIK, SILNIK i WYCIERACZKA |
| 40A NAGRZEWNICA – 2002-2006: Nagrzewnica | |
| 7 | 40A IG KEY2 – 1999-2001: Bezpieczniki: A/C, P.WIND, SUN ROOF i R.WIP |
| 30A R.HEAT – 2002-2006: Tylna nagrzewnica | |
| 8 | 30A WENTYLATOR CHŁODZĄCY 2 – 1999-2001: Wentylator chłodzący |
| 40A IG KEY2 – 2002-2006: Bezpieczniki: A/C, P.WIND, SUN ROOF i R.WIP | |
| 9 | 10A A/C – Klimatyzacja |
| 10 | 15A TYŁ – Światła postojowe |
| 11 | 15A AC PWR – 2002-2006: Falownik |
| 12 | 15A KLAKSON – Sygnał dźwiękowy |
| 13 | 15A FOG – Światło przeciwmgielne |
| 14 | 5A EEC 2002-2006: Ochrona różnych elementów dodatkowych |
| 15 | 15A HEAD L – Reflektor lewy |
| 16 | 15A HEAD R – Reflektor prawy |
| 17 | rezerwa |
| 18 | rezerwa |
| 19 | 60A ABS-1999-2001: ABS |
| 60A IG KEY1 – 2002-2006: Bezpieczniki: LICZNIK, SILNIK i WYCIERACZKA | |
| 20 | 30A EGI INJ – Jednostka sterująca silnika |
| 21 | 20A POMPA PALIWA – 2002-2006: Pompa paliwa |
| 22 | 120A GŁÓWNY – Bezpiecznik główny |
Oznaczenie
| R1 | Przekaźnik klimatyzatora |
| R2 | Przekaźnik pompy paliwa |
| R3 | Główny przekaźnik |
| R4 | Przekaźnik podgrzewanej szyby tylnej |
| R5 | Przekaźnik reflektorów |
| R6 | Przekaźnik klaksonu |
| R7 | Przekaźnik światła bocznego |
Naprawdę pudełko
Schemat
Opis
- przekaźnik wentylatora skraplacza
- przekaźnik wentylatora chłodzącego
- rezerwa
- przekaźnik przednich świateł przeciwmgłowych
Jeśli masz jakieś pytania lub wiesz jak ulepszyć materiał, napisz w komentarzach.
