Mazda 3 bl (2 generacja) produkowana była w latach 2009, 2010, 2011, 2012 i 2013. W tym czasie model przeszedł zmianę stylizacji. W naszym artykule można znaleźć informacje o oznaczeniach bezpieczników i przekaźników Mazda 3 bl wraz ze schematami i zdjęciami skrzynek. Pokażmy bezpiecznik odpowiedzialny za zapalniczkę.
Przeznaczenie może różnić się od prezentowanego i zależy od roku produkcji oraz poziomu wyposażenia. Sprawdź oznaczenie na podstawie diagramów z tyłu osłony ochronnej.
Złe pokolenie?
Opis Mazda 3 bk (1. generacja)
Opis Mazda 3 bm (3. generacja)
Contents
Skrzynka bezpieczników przedziału pasażerskiego

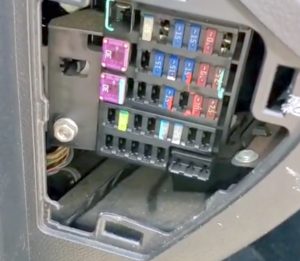

Znajduje się w lewym końcu deski rozdzielczej, za osłoną ochronną.
Zdjęcie poglądowe
Schemat
Opis
| 1 | 30A BOSE – Model z systemem audio Bose |
| 2 | 30A PSEAT – Fotel zasilany elektrycznie |
| 3 | 30A P.WIND – Podnośnik do szyb |
| 4 | 25А D LOCK – Silnik zamka drzwi |
| 5 | – |
| 6 | – |
| 7 | 15A ESCL – Elektryczna blokada kierownicy |
| 8 | 15A SAS – Układ poduszek powietrznych |
| 9 | rezerwa |
| 10 | 15A ZAGROŻENIE – Lampy awaryjne |
| 11 | MIERNIK 15A – Do ochrony różnych obwodów |
| 12 | 15A OUTLET – Gniazda zasilające dla dodatkowych akcesoriów |
| 13 | 15A R WIPER – Wycieraczka tylna |
| 14 | 15A CIGAR – Zapalniczka do papierosów |
| 15 | rezerwa |
| 16 | 10A NAGRZEWNICA – Silnik wentylatora ogrzewania i wentylacji |
| 17 | 10A MIRROR – Siłowniki do lusterek zewnętrznych |
| 18 | 10A ST SIG – Sygnał rozrusznika |
| 19 | rezerwa |
| 20 | 7,5A AUDIO – System audio |
| 21 | 7,5A M.DEF – Podgrzewane lusterka zewnętrzne |
| 22 | 7,5A AFS – Adaptacyjny system oświetlenia bocznego podczas pokonywania zakrętów |
| 23 | rezerwa |
| 24 | 20А PL – System zarządzania silnikiem |
| 25 | rezerwa |
| 26 | rezerwa |
| 27 | rezerwa |
| 28 | rezerwa |
| 29 | rezerwa |
| 30 | 25А P. WIND – Podnośnik okienny |
| 31 | rezerwa |
| 32 | 25А F WIPER – Wycieraczka i spryskiwacz szyby przedniej |
| 33 | rezerwa |
| 34 | rezerwa |
Za przednią zapalniczkę odpowiada bezpiecznik nr 14 na 15A, a za dodatkowe gniazda – 12.
Skrzynka bezpieczników komory silnika

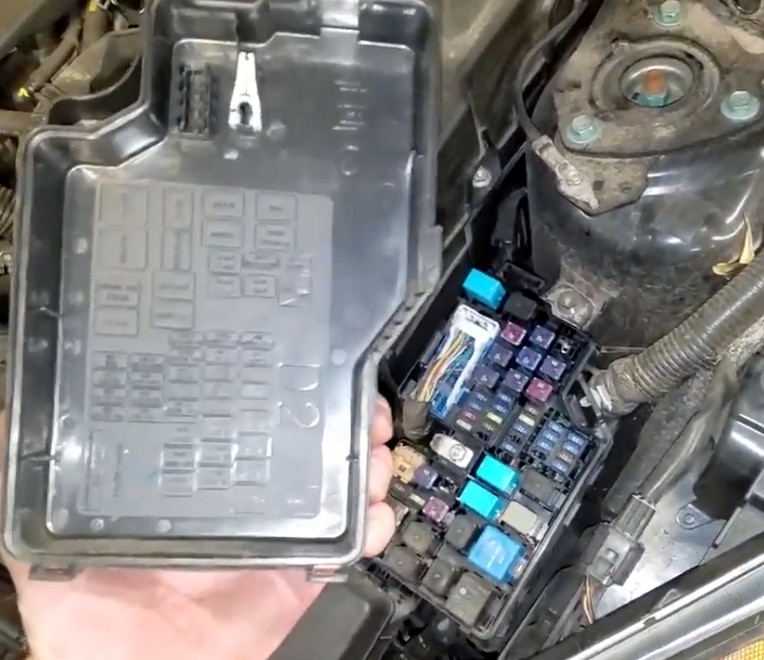

W komorze silnika znajdują się 3 skrzynki bezpieczników i przekaźników.
Główna skrzynka bezpieczników
Znajduje się po lewej stronie pod maską.

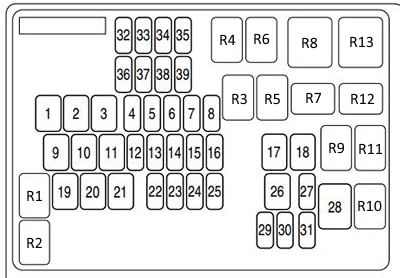

Schemat
Przeznaczenie
| 1 | 40A WENTYLATOR 2 – Silnik wentylatora elektrycznego chłodzącego |
| 2 | 40A ENG MAIN – Elektroniczna jednostka sterująca silnikiem |
| 3 | 50A BTN 1 – Do ochrony różnych obwodów |
| 4 | 7,5A A/C MAG – Klimatyzacja |
| 5 | 20A H/L HI – Reflektory świateł drogowych |
| 6 | 15A Mgła – Światła przeciwmgielne |
| 7 | 20A H/L WASH – Spryskiwacze reflektorów |
| 8 | 15A SZYB DACH – Łukasz |
| 9 | 40A F.DEF RH – Ogrzewana przednia szyba prawa strona |
| 10 | 40A F.DEF LH – Ogrzewana przednia szyba lewa strona |
| 11 | 40A FAN1 – Silnik wentylatora chłodzącego |
| 12 | POKÓJ 15A – Oświetlenie wewnętrzne |
| 13 | 15A TEM – Elektroniczna jednostka sterująca skrzynią biegów |
| 14 | 20A DSP – Układ ABS/ESP |
| 15 | Aby chronić różne obwody |
| 16 | PRZY POMPIE – Pompa skrzyni biegów |
| 17 | 40A NAGRZEWNICA – Klimatyzator |
| 18 | 30A INJ – Wtryskiwacz |
| 19 | 30A R.DEF – Ogrzewana tylna szyba |
| 20 | 40A IGKEY 2 – Główne obwody zapłonowe |
| 21 | 40A IGKEY 1 – Główne obwody zapłonowe |
| 22 | Klakson 15A – Sygnał dźwiękowy |
| 23 | 15A STOP – Światła stopu |
| 24 | 10A POL + B – System zarządzania silnikiem |
| 25 | 25A POMPA PALIWA – Układ paliwowy |
| 26 | 40A ABS – ABS |
| 27 | CIEPŁE SIEDZENIA – Podgrzewane siedzenia |
| 28 | 80A EHPAS – Elektrohydrauliczne wspomaganie kierownicy |
| 29 | rezerwa |
| 30 | 7,5A ABSIG – ABS |
| 31 | 7,5A SWS – Poduszka powietrzna |
| 32 | 15А HZLLO RH – Reflektor świateł mijania (prawy) |
| 33 | 15А H / LLO LH – Reflektor świateł mijania (lewy) |
| 34 | 7,5А ILLUM – Podświetlenie tablicy przyrządów |
| 35 | 15A TYŁ – Światła tylne |
| 36 | 15A ENG INJ – System zarządzania silnikiem |
| 37 | 15A ENG BAR – Sterowanie silnikiem |
| 38 | 20A ENG BAR 2 – Sterowanie silnikiem |
| 39 | 15A ETV – Przepustnica elektryczna |
Przekaźnik
| R1 | Przekaźnik wtryskiwacza paliwa (L3 C TK) |
| R2 | Przekaźnik reflektorów – niski |
| R3 | Przekaźnik główny automatycznej skrzyni biegów (LF, L5) / Przekaźnik kontroli prędkości pompy paliwa (L3 C TK) |
| R4 | Przekaźnik reflektorów – daleko |
| R5 | Przekaźnik pompy paliwa |
| R6 | Przekaźnik DRL |
| R7 | Przekaźnik rozrusznika |
| R8 | Przekaźnik dmuchawy |
| R9 | Przekaźnik klaksonu |
| R10 | Przekaźnik TNS / Przekaźnik wymiarowy |
| R11 | Przekaźnik podgrzewanej szyby tylnej |
| R12 | Przekaźnik klimatyzatora |
| R13 | Główny przekaźnik |
Dodatkowe pudełko
Schemat
Oznaczenie
| 1 | Przekaźnik świecy żarowej |
| 2 | Przekaźnik spryskiwaczy reflektorów |
| 3 | Przekaźnik tylnych świateł przeciwmgłowych |
| 4 | Przekaźnik wentylatora intercoolera (TC) turbosprężarki |
| F77 | 30A Wentylator chłodzący |
| F78 | 30A Wentylator chłodzący |
Blokada na akumulatorze
Do dodatniego bieguna akumulatora można podłączyć główny bezpiecznik dużej mocy 100 A (generator) w postaci bezpiecznika.
Jeśli masz coś do dodania – napisz w komentarzach.
