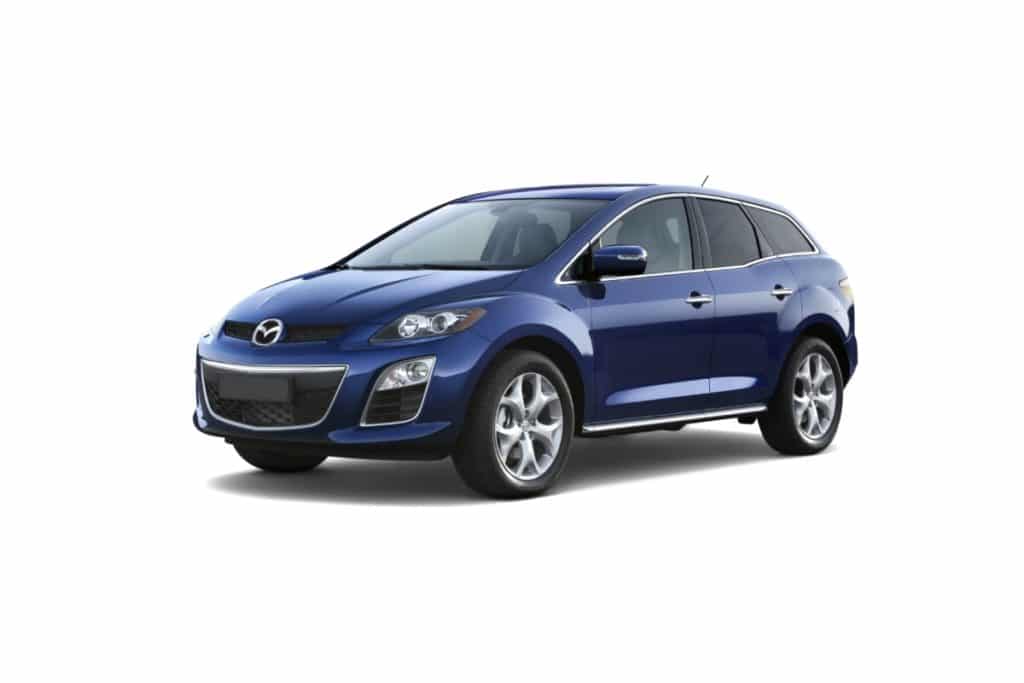

Crossover Mazda CX-7 produkowany był w latach 2006, 2007, 2008, 2009, 2010, 2011 i 2012, głównie z silnikami benzynowymi o pojemności 2,3 i 2,5 litra. W tym czasie model przeszedł jedną zmianę stylizacji. W tym artykule szczegółowo rozważymy opis bezpieczników i przekaźników Mazda cx7 ze schematami skrzynkowymi i zdjęćiami ich wykonania. Zwróć uwagę na bezpiecznik zapalniczki i spryskiwaczy reflektorów.
Funkcja bezpieczników i przekaźników w urządzeniach może się różnić w zależności od roku produkcji i poziomu wyposażenia elektrycznego. Sprawdź schematy na osłonie ochronnej.
Contents
Skrzynka bezpieczników deski rozdzielczej

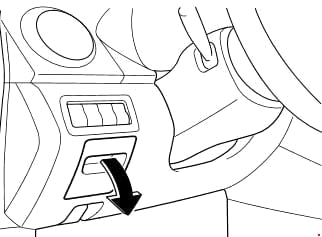

Znajduje się na dole deski rozdzielczej po stronie kierowcy, za osłoną zabezpieczającą. Pociągnij pokrywę do siebie, aby uzyskać do niej dostęp.
Typ 1

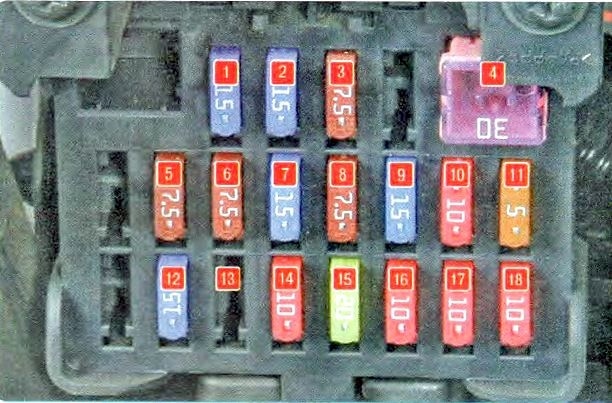

Schemat
Opis
| 1 | 15A GNIAZDO 1 – Dodatkowe gniazdko elektryczne w kabinie, zapalniczka |
| 2 | 15A GNIAZDO 2 – Dodatkowe gniazdko elektryczne w bagażniku |
| 3 | 7,5А P.MIR – Lustro z napędem elektrycznym |
| 4 | 30A WYCIERACZKA – Środek do czyszczenia i spryskiwacza szyb |
| 5 | 7,5A M.DEF – Podgrzewane lusterko |
| 6 | 7,5А ENG BAR 3 – Przepływomierz powietrza, zawór EGR |
| 7 | 15A P.WIND – Podnośniki do szyb sterowane elektrycznie |
| 8 | 7.5AA/B – System bezpieczeństwa pasywnego, Poduszki powietrzne |
| 9 | 15A SILNIK – System zarządzania silnikiem |
| 10 | MIERNIK 10A – Zestaw wskaźników |
| 11 | 5A BBS – Struktura bezpieczeństwa |
| 12 | POKÓJ 15A – Oświetlenie wewnętrzne, System audio |
| 13 | rezerwa |
| 14 | 10A ILLUMI A/C – Podświetlenie tablicy przyrządów |
| 15 | 20A SIEDZENIE – Podgrzewane siedzenie |
| 16 | 10A A/C – Klimatyzator |
| 17 | 10А R.WIP – Wycieraczka i spryskiwacz szyby tylnej |
| 18 | 10А R.FOG – Tylne światło przeciwmgłowe |
Za działanie zapalniczki odpowiadają bezpieczniki o numerach 1 i 2 o wartości 15 A.
Typ 2

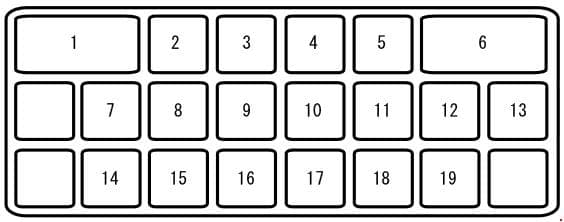

Schemat
Przeznaczenie
| 1 | 30A P.WIND2 – Podnośniki do szyb sterowane elektrycznie |
| 2 | 15A GNIAZDO 1 – Dodatkowe gniazdko elektryczne w kabinie, zapalniczka |
| 3 | 7,5А P.MIR – Lustro z napędem elektrycznym |
| 4 | 15А GNIAZDO 2 – Dodatkowe gniazdko elektryczne |
| 5 | rezerwa |
| 6 | 30A WYCIERACZKA – Środek do czyszczenia i spryskiwacza szyb |
| 7 | 7,5A M.DEF – Podgrzewane lusterko |
| 8 | 7,5А ENG BAR 3 – Przepływomierz powietrza, zawór EGR |
| 9 | 15A P.WIND – Podnośniki do szyb sterowane elektrycznie |
| 10 | 7.5AA/B – Zaawansowany system bezpieczeństwa pasywnego, poduszki powietrzne |
| 11 | 15A SILNIK – System zarządzania silnikiem |
| 12 | MIERNIK 15A – Zestaw wskaźników |
| 13 | 10A ILLUMI – Podświetlenie tablicy przyrządów |
| 14 | POKÓJ 15A – System audio, oświetlenie wnętrza górnego |
| 15 | 20A SIEDZENIE – Podgrzewane siedzenie |
| 15 | R.FOG – Tylne światła przeciwmgielne |
| 16 | 10A A/C – Klimatyzacja |
| 16 | SYRENA – Alarm bezpieczeństwa |
| 17 | 20A SIEDZENIE – Podgrzewane siedzenia |
| 18 | 10A A/C – Klimatyzacja |
| 19 | 10А R.WIP – Wycieraczka i spryskiwacz tylnej szyby |
W tej wersji za zapalniczkę odpowiadają bezpieczniki o numerach 2 i 4 na 15A zgodnie ze schematem.
Komora silnika

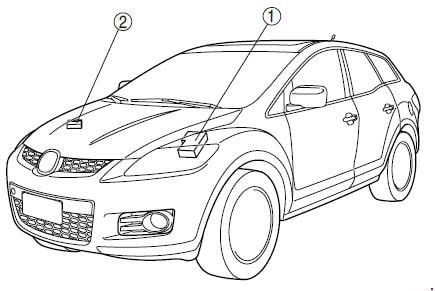

Pod maską Mazdy cx 7 znajdują się dwie skrzynki: (1) główna skrzynka bezpieczników i przekaźników oraz (2) dodatkowa skrzynka przekaźników.
Główna skrzynka bezpieczników

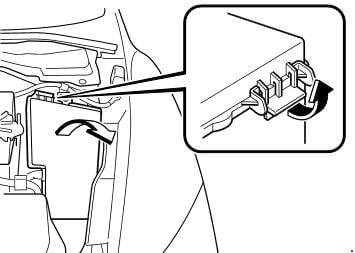

Aby uzyskać dostęp do urządzenia, podnieś pokrywę ochronną.
Zdjęcie poglądowe

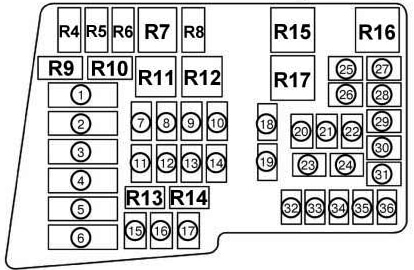

Schemat
Cyfry od 1 do 6 – grupa bezpieczników w formie wkładki topikowej. Na zdjęciu jest zamknięty pokrywką.
Oznaczenie 1
| 1 | 40A IGN2 – Układ zapłonowy |
| 2 | DMUCHAWA 40A – Silnik elektryczny wentylatora |
| 3 | 60A BTN – Ochrona różnych obwodów elektrycznych |
| 4 | 40A WENTYLATOR 2 – Wentylator chłodnicy |
| 5 | 40A IGN1 – Układ zapłonowy |
| 6 | 40A FAN1 – Wentylator chłodnicy |
| 7 | 40A P.SEAT – Fotel elektryczny |
| 8 | 30A INJ – Układ wtrysku paliwa |
| 9 | 20А DACH – Wyłaz dachowy |
| 10 | 30A BOSE – system dźwiękowy Bose |
| 11 | SILNIK 30A – System zarządzania silnikiem |
| 12 | 20А D.LOCK – Zamki sterowane elektrycznie |
| 13 | 30A P.WIND – Elektryczne szyby |
| 14 | 30A POMPA PALIWA – Pompa paliwa |
| 14 | 40A IG KEY2 – Układ zapłonowy |
| 15 | 40A ABS1 – ABS |
| 16 | 20A ABS2 – ABS |
| 17 | 7,5A DSC – system DSC |
| 18 | 20А FOG – Światła przeciwmgielne |
| 19 | 30A DEF – Ogrzewana tylna szyba |
| 20 | 15A TNS – Światło postojowe, oświetlenie tablicy rejestracyjnej, oświetlenie wejścia |
| 21 | 10A A/C – Klimatyzacja |
| 22 | 20A ETC – Czujnik położenia pedału przyspieszenia |
| 23 | 15A H/LH1 – Regulacja zasięgu reflektorów |
| 24 | 15А DRL – Światła do jazdy dziennej |
| 25 | 15A H / L LO RH – Prawe światło mijania |
| 26 | 15А H / L LO LH – Lewe światło mijania |
| 27 | 7,5А ENG BAR 2 – РСМ (moduł dystrybucji zasilania) |
| 28 | 10A ECM – System zarządzania silnikiem |
| 29 | 15А POL BAR 1 – Przepływomierz powietrza, zawór EGR |
| 30 | 20А RWIND2 – Podnośniki do szyb sterowane elektrycznie |
| 31 | 10А STOP – Światła stopu |
| 32 | 20A KLAKSON – Sygnał dźwiękowy |
| 33 | 25A ENGB + – PCM (moduł dystrybucji zasilania) |
| 34 | 10А ZAGROŻENIE – Światła awaryjne, kierunkowskazy |
Oznaczenie 2
| 1 | PCS – Przedawaryjny system bezpieczeństwa |
| 2 | DMUCHAWA 40A – Silnik elektryczny wentylatora |
| 3 | 30A POMPA PALIWA – Pompa paliwa |
| 4 | 40A WENTYLATOR 2 – Wentylator chłodnicy |
| 5 | 40A IG KEY1 – Układ zapłonowy |
| 6 | 40A FAN1 – Wentylator chłodnicy |
| 7 | 30A P.SEAT (D) – Elektryczny fotel kierowcy |
| 8 | 30A INJ1 – Układ wtrysku paliwa |
| 9 | P.SEAT – Elektryczny fotel pasażera |
| 10 | 30A BOSE – System audio |
| 11 | 30 SILNIK – System zarządzania silnikiem |
| 12 | 20А D.LOCK – Zamki sterowane elektrycznie |
| 13 | 30A P.WIND – Podnośniki do szyb sterowane elektrycznie |
| 14 | 40A IG KEY2 – Układ zapłonowy |
| 15 | 40A ABS1 – ABS |
| 16 | 20A ABS2 – ABS |
| 17 | DSC – System Stabilności Pojazdu |
| 18 | 20А Н / L / CLEAN / ROOF – Środek do czyszczenia reflektorów |
| 19 | 30A DEF – Odszraniacz tylny |
| 20 | 15A TNS – Światło postojowe, oświetlenie tablicy rejestracyjnej, oświetlenie wejścia |
| 21 | 10A A/C – Klimatyzacja |
| 22 | 20А PRZYCZEPA/TCM – ТСМ |
| 23 | 15А HEAD HI RH – Prawe światło drogowe |
| 24 | 15А HEAD HI LH – Lewe światło drogowe |
| 25 | 15A HEAD LO RH – Prawe światło mijania |
| 26 | 15А HEAD LO LH – Lewe światło mijania |
| 27 | 20A ETC – Czujnik położenia pedału przyspieszenia |
| 28 | 7,5А ENG BAR 2 – РСМ (moduł dystrybucji zasilania) |
| 29 | 10A ECM – System zarządzania silnikiem |
| 30 | 10A INJ1 – Układ wtrysku paliwa |
| 31 | 15А POL BAR 1 – Przepływomierz powietrza, zawór EGR |
| 32 | 15A FOG – Światła przeciwmgielne |
| 33 | 10А STOP – Światła stopu |
| 34 | 20A KLAKSON – Sygnał dźwiękowy |
| 35 | 25A ENGB + – PCM (moduł dystrybucji zasilania) |
| 36 | 10А ZAGROŻENIE – Światła awaryjne, kierunkowskazy |
Bezpiecznik nr 18 odpowiada za spryskiwacz reflektorów.
Przekaźnik
| R4 | Przekaźnik podgrzewanej szyby tylnej |
| R5 | Przekaźnik sterujący obwodem lampy oświetleniowej |
| R6 | Bezprzewodowy napęd |
| R7 | Przekaźnik reflektorów |
| R8 | Przekaźnik świateł cofania |
| R9 | Przekaźnik pompy paliwa |
| R10 | Przekaźnik rozrusznika nr 2 |
| R11 | Przekaźnik wentylatora chłodzącego nr 2 |
| R12 | Przekaźnik wentylatora |
| R13 | Przekaźnik sterujący prędkością pompy paliwa |
| R14 | Przekaźnik wtryskiwaczy |
| R15 | Przekaźnik rozrusznika nr 1 |
| R16 | Główny przekaźnik |
| R17 | Przekaźnik wentylatora chłodzącego nr 1 |

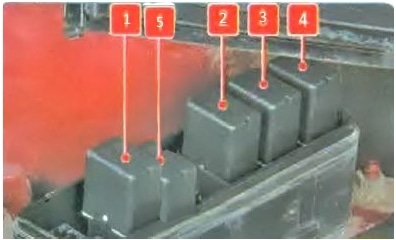

Skrzynka przekaźników
Schemat
Opis
- Przekaźnik tylnych świateł przeciwmgielnych
- Przekaźnik świateł przeciwmgłowych
- Przekaźnik klimatyzatora
- Przekaźnik klaksonu
- Przekaźnik świateł hamowania
Na tym kończymy, a jeśli masz coś do dodania, chętnie skomentujemy.
