Mazda 626 ge , czwarta generacja modelu Mazda 626, produkowana w latach 1991, 1992, 1993, 1994, 1995, 1996. Sprzedawana na cały świat. Znany również jako Mazda Cronos . W tym artykule znajdziesz opis bezpieczników i przekaźników Mazda 626 ge wraz ze schematami skrzynek, ich lokalizacją oraz zdjęciami ich wykonania. Podświetl bezpiecznik zapalniczki.
Rozmieszczenie skrzynek i poszczególnych elementów może różnić się od pokazanego i zależeć od regionu dostawy (Ameryka, Europa, Azja, Japonia (Mazda Kronos)), roku produkcji i poziomu wyposażenia.
Contents
Skrzynka bezpieczników przedziału pasażerskiego

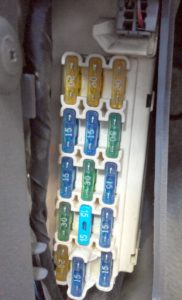

Znajduje się pod deską rozdzielczą, na stojaku za osłoną ochronną, w pobliżu stopy kierowcy.
Schemat z okładki pudełka

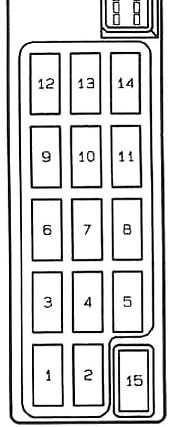

Schemat
Opis
- STOP – światła stop 20A, klakson, tempomat
- Oświetlenie wnętrza ROOM-15A, oświetlenie bagażnika, instalacja sygnalizacji ostrzegawczej
- DOOR LOCK – układ napędu zamka drzwi 30A (centralny zamek)
- RADIO – nagłośnienie 15A, zapalniczka , lusterka zewnętrzne
- DACH OTWARTY – 15A люк
- KIERUNEK – 15A kierunkowskazy
- SIEDZENIE ELEKTRYCZNE – Fotel elektryczny 30A
- MIERNIK – 15A zestaw wskaźników, bieg wsteczny
- ZAGROŻENIE – alarm 15A
- SILNIK – system zarządzania silnikiem 15A
- Elektryczne szyby – elektrycznie sterowane szyby 30A
- HEAD CLEANER – 20A środek do czyszczenia reflektorów
- WYCIERACZKA – 20A wycieraczki i spryskiwacze
- WYCIERACZKA TYLNA – 20A Wycieraczka tylnej szyby
- SPARE – rezerwa 15A, zapasowy bezpiecznik
Za zapalniczkę odpowiada bezpiecznik nr 4, 15A.
Skrzynka bezpieczników komory silnika

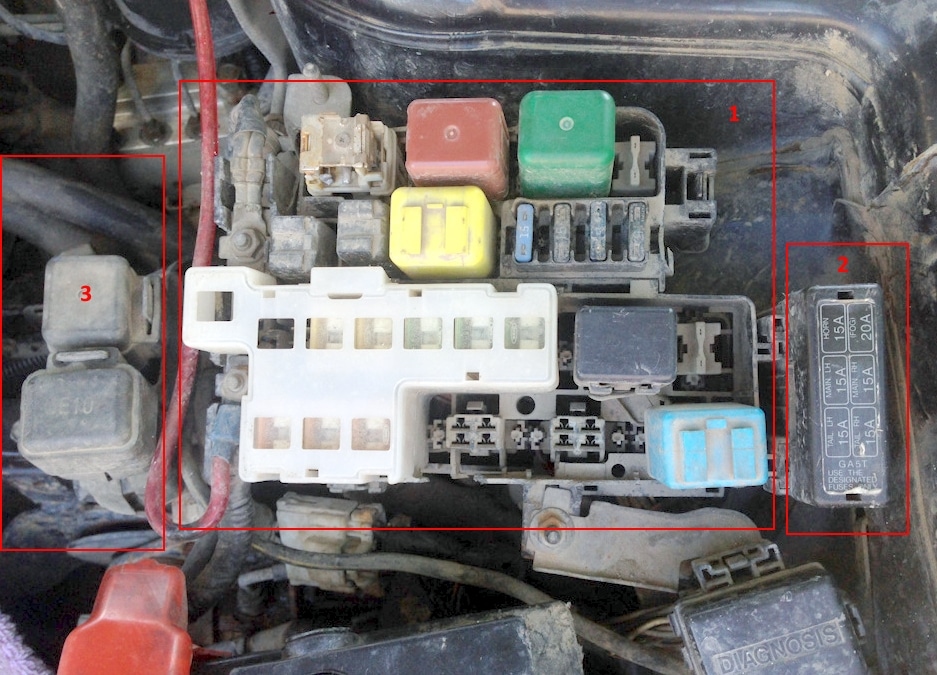

W komorze silnika można zainstalować kilka skrzynek bezpieczników i przekaźników:
- Główna jednostka
- Dodatkowy
- Przekaźnik
Główne pudełko
Znajduje się po lewej stronie komory silnika, obok akumulatora. Rzeczywiste przypisanie będzie znajdować się na okładce ochronnej.

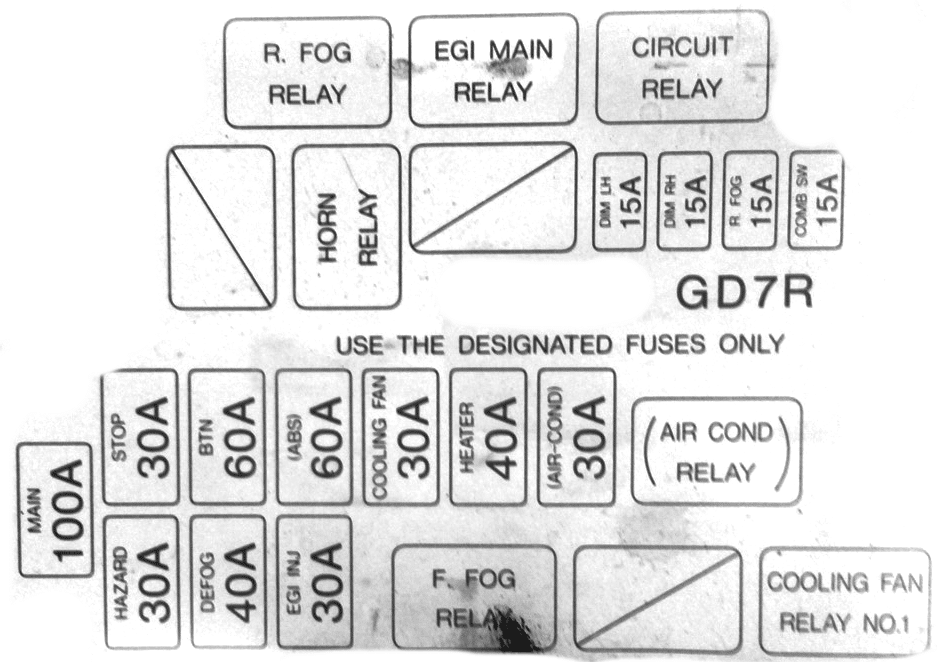

Schemat
Przeznaczenie
- GŁÓWNY – Bezpiecznik główny 100A
- ZAGROŻENIE – alarm 30A
- ODMGŁAWANIE – Ogrzewanie tylnej szyby 40A
- Układ wtrysku paliwa EJI INJ – 30A
- F. PRZEKAŹNIK PRZECIWMGŁOWY – przekaźnik przednich świateł przeciwmgielnych
- PRZEKAŹNIK COLING FAG NO1 – przekaźnik wentylatora chłodzącego
- STOP – światła stop 30A
- BTN – zamki do drzwi 60A, elektrycznie sterowane fotele
- ABS — układ przeciwblokujący 60A (ABS)
- COLING FAG – wentylator chłodzący 30A
- OGRZEWANIE – grzejnik 40A, klimatyzator
- KLIMATYZACJA – klimatyzator 30A
- PRZEKAŹNIK KLIMATYZACJI – przekaźnik klimatyzatora
- PRZEKAŹNIK Klaksonu – przekaźnik klaksonu
- DIM LH – 15A światło mijania lewe
- DIM RH – 15A prawy reflektor świateł mijania
- R.FOG – Tylne światła przeciwmgielne 15A
- COMB SW – 15A do przełączników układu kierowniczego i wycieraczek
- R. PRZEKAŹNIK PRZECIWMGŁOWY – przekaźnik tylnych świateł przeciwmgłowych
- PRZEKAŹNIK GŁÓWNY EGI – przekaźnik sterujący silnikiem
- PRZEKAŹNIK OBWODOWY – przekaźnik pompy paliwa
Dodatkowe pudełko

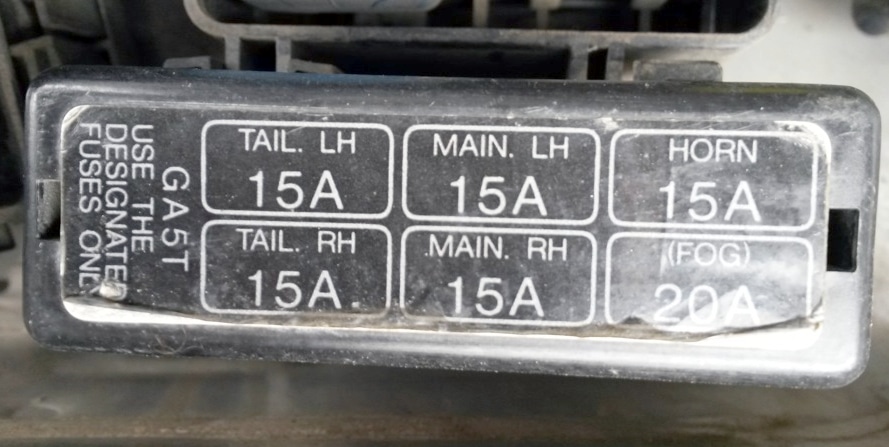

Schemat
Oznaczenie
- OGON LH – 15A Wymiary po lewej stronie
- OGON PRAWY – 15A Wymiary po prawej stronie
- GŁÓWNY LH – 15A Reflektor lewy
- GŁÓWNY PRAWY – 15A Reflektor prawy
- Klakson – sygnał 15A
- MGŁA – 20A Światła przeciwmgielne
Przekaźnik

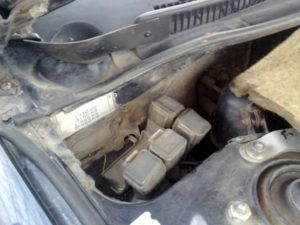

W zależności od regionu dostawy poszczególne przekaźniki znajdują się zarówno w pobliżu jednostki głównej, jak i po prawej stronie komory silnika.
Można tutaj zainstalować przekaźnik wentylatora chłodzącego, przekaźnik ogrzewania, przekaźnik świateł przeciwmgłowych itp.
Na tym kończy się artykuł. A jeśli masz coś do dodania, chętnie zapoznamy się z Twoimi uwagami.
