Mazda 6 gh (2 generacja) produkowana była w latach 2007, 2008, 2009, 2010, 2011, 2012 w wersjach nadwozia typu sedan, kombi i hatchback, z silnikami benzynowymi i wysokoprężnymi. W tym czasie model został odnowiony. W niektórych krajach znana jest jako Mazda Atenza. W tym materiale szczegółowo rozważymy oznaczenie bezpieczników i przekaźników Mazda 6 gh wraz ze schematami skrzynek i lokalizacjami. Zwróć uwagę na bezpiecznik odpowiedzialny za zapalniczkę.

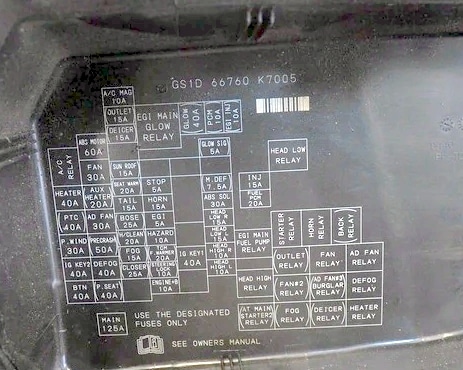

Sprawdź przyporządkowanie za pomocą diagramów na okładce ochronnej.
Skrzynka bezpieczników przedziału pasażerskiego
Znajduje się na dole słupka panelu, po lewej stronie, przy stopie kierowcy.

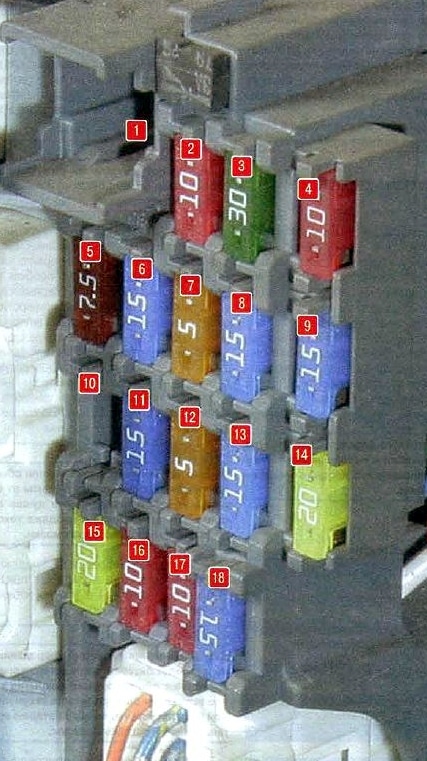

Schemat
Opis
| 1 | 30A P. WIND IG – Elektryczne szyby |
| 2 | 10A AFS – System oświetlenia adaptacyjnego |
| 3 | 30А D. LOCK – Centralny zamek drzwi |
| 4 | ZAPASOWE – Rezerwa |
| 5 | 7,5A ILLUMI – Oświetlenie tablicy przyrządów |
| 6 | 15A CIGAR – Zapalniczka do papierosów |
| 7 | 5A LUSTERKO – Lusterka boczne zasilane elektrycznie |
| 8 | 15A WYJŚCIE – Gniazdo elektryczne |
| 9 | ZAPASOWE – Rezerwa |
| 10 | ZAPASOWE – Rezerwa |
| 11 | 15A SILNIK IG – System zarządzania silnikiem |
| 12 | 30А D. LOCK – Centralny zamek drzwi |
| 13 | 15A MIERNIK IG – Tablica przyrządów |
| 14 | ZAPASOWE – Rezerwa |
| 15 | 20A WIPER – Wycieraczka i myjka do szyb |
| 16 | 10A A/C – Sprężarka klimatyzacji |
| 17 | 10А R.WIP – Wycieraczka i spryskiwacz szyby tylnej |
| 18 | POKÓJ 15A – Lampy do oświetlenia wnętrza |
Za zapalniczkę odpowiada bezpiecznik nr 6 o wartości 15A, a za dodatkowe gniazda nr 8 o wartości 15A.
Skrzynka bezpieczników komory silnika

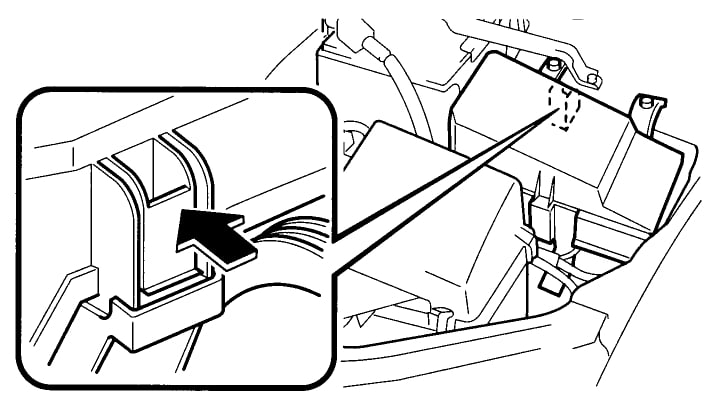

Znajduje się po lewej stronie komory silnika, obok akumulatora.

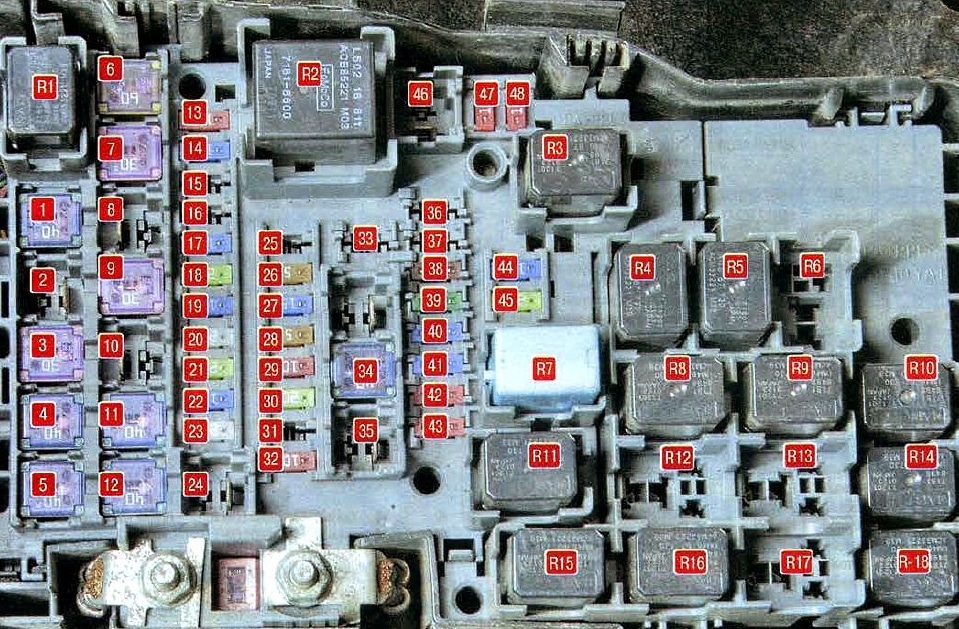

Schemat
Schemat
Przeznaczenie
| 1 | 40A NAGRZEWNICA – Nagrzewnica |
| 2 | 40А PTC – Dodatkowa nagrzewnica |
| 3 | 30F P. WIND – Elektryczne szyby |
| 4 | 40A IGKEY2 – Układ rozruchu silnika |
| 5 | 40F BTN – Zabezpieczenie obwodu elektrycznego |
| 6 | SILNIK ABS 60A – System przeciwblokujący |
| 7 | 30F FAN – Elektrowentylator chłodzący silnik |
| 8 | 20A PODGRZEWACZ POMOCNICZY – Nagrzewnica autonomiczna |
| 9 | 30A AD FAN – Wentylator elektryczny układu chłodzenia silnika |
| 10 | 50A PRECRASH – Wstępne uruchomienie systemu bezpieczeństwo awaryjne |
| 11 | 40А DFOG – Ogrzewana tylna szyba |
| 12 | 40A P. SIEDZISKO – Elektryczna regulacja fotela |
| 13 | 10А А / С MAG – Układ klimatyzacji |
| 14 | 15A WYJŚCIE – Gniazdo elektryczne |
| 15 | rezerwa |
| 16 | rezerwa |
| 17 | 15А OTWARTY DACH – Elektryczny szyberdach |
| 18 | 20А SIEDZENIE CIEPŁE – Podgrzewane siedzenia |
| 19 | 15А TAIL – Jednostka sterująca wyposażeniem wnętrza |
| 20 | 25A BOSE – System audio |
| 21 | 20А H / CLEAN – Spryskiwacz reflektorów |
| 22 | 15A FOG – Światła przeciwmgielne |
| 23 | 25А CLOSER – Elektryczny zamek drzwi |
| 24 | rezerwa |
| 25 | rezerwa |
| 26 | 5A STOP – Światła stopu |
| 27 | 15A KLAKSON – Sygnał dźwiękowy |
| 28 | 5A EGI – System zarządzania silnikiem |
| 29 | 10А ZAGROŻENIE – Kierunkowskazy i światła awaryjne |
| 30 | rezerwa |
| 31 | 10A BLOKADA KIEROWNICY – Elektroniczny system blokady wału kierownicy |
| 32 | 10A SILNIK + B – System zarządzania silnikiem |
| 33 | rezerwa |
| 34 | 40А IGKEY1 – Ochrona obwodów elektrycznych |
| 35 | rezerwa |
| 36 | GLOW SIG – Świece |
| 37 | rezerwa |
| 38 | 7,5А M. DEF – Podgrzewane lusterka |
| 39 | 30A ABS SOL – Układ przeciwblokujący i układ stabilizacji |
| 40 | 15А HEAD LOW R – Prawa lampa świateł mijania |
| 41 | 15А HEAD LOW L – Lewa lampa świateł mijania |
| 42 | 10A HEAD HIGH R – Prawa lampa świateł drogowych |
| 43 | 10A HEAD HIGH L – Lewa lampa świateł drogowych |
| 44 | 15A INJ – Wtryskiwacze |
| 45 | 20А FUEL PCM – Pompa paliwa |
| 46 | GLOW – Świece |
| 47 | 10A PCM – System zarządzania silnikiem |
| 48 | 10A EGI INJ – Wtryskiwacze |
Przekaźnik
| R1 | PRZEKAŹNIK A/C – Przekaźnik sprężarki klimatyzacji |
| R2 | GŁÓWNY PRZEKAŹNIK ŚAROWY EGI – Przekaźnik główny |
| R3 | PRZEKAŹNIK LOW HEAD – Przekaźnik świateł mijania |
| R4 | PRZEKAŹNIK ROZRUSZNIKA – Przekaźnik rozrusznika |
| R5 | PRZEKAŹNIK Klaksonu – Przekaźnik klaksonu |
| R6 | PRZEKAŹNIK TYLNY – Przekaźnik światła tylnego |
| R7 | PRZEKAŹNIK GŁÓWNEJ POMPY PALIWA EGI – Przekaźnik pompy paliwa |
| R8 | PRZEKAŹNIK WYJŚCIOWY – Przekaźnik gniazdka elektrycznego |
| R9 | PRZEKAŹNIK WENTYLATORA – Przekaźnik wentylatora niskiej prędkości układu chłodzenia silnika |
| R10 | PRZEKAŹNIK WENTYLATORA AD – Przekaźnik wentylatora niskiej prędkości układu chłodzenia silnika |
| R11 | PRZEKAŹNIK HEAD HIGH – Przekaźnik świateł drogowych |
| R12 | PRZEKAŹNIK WENTYLATORA nr 2 – Przekaźnik wentylatora dużej prędkości układu chłodzenia silnika |
| R13 | PRZEKAŹNIK WENTYLATORA AD NR 3 – Przekaźnik dużej prędkości wentylatora chłodzenia silnika |
| R14 | PRZEKAŹNIK ODMRAŻANIA – Przekaźnik ogrzewania tylnej szyby |
| R15 | PRZY PRZEKAŹNIKU GŁÓWNYM ROZRUSZNIKA 2 – Przekaźnik rozrusznika |
| R16 | PRZEKAŹNIK PRZECIWMGŁOWY – Przekaźnik przednich świateł przeciwmgielnych |
| R17 | PRZEKAŹNIK ODLADZAJĄCY – Przekaźnik podgrzewacza szkła |
| R18 | PRZEKAŹNIK NAGRZEWNICY – Przekaźnik nagrzewnicy |
Należy pamiętać, że pod maską znajdują się także bezpieczniki i przekaźniki odpowiedzialne za działanie zapalniczki.
