Mazda Bongo van jest produkowana od 1966 roku w pięciu generacjach z różnymi modyfikacjami i jest dostarczana na całym świecie zarówno z silnikami benzynowymi, jak i wysokoprężnymi. W niektórych regionach jest znany jako Mazda Access . Najpopularniejsze były Mazda Bongo Friendee produkowane w latach 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 i 2005 oraz Mazda Bongo Brawny. W tym artykule znajdziesz opis bezpieczników i przekaźników Mazda Bongo wraz ze schematami skrzynek i ich lokalizacją. Zwróć uwagę na bezpiecznik zapalniczki.
Nie ma jednego ogólnego opisu wszystkich modeli Mazdy Bongo. Przedstawiliśmy 2 najpopularniejsze (Frendy i Brownie). Sprawdź przeznaczenie elementów na swoich diagramach.
Contents
Typ 1
Przedział pasażerski ze skrzynią użytkową
Znajduje się pod deską rozdzielczą po stronie kierowcy, za osłoną ochronną.
Zdjęcie poglądowe
Opis
- 20A – ABS
- 15A – Alarm
- 20A
- 30A – Napęd elektryczny centralnego zamka
- 20A – Ogrzewana szyba tylnych drzwi
- 10A – Wycieraczka szyby tylnych drzwi
- 10A – Klimatyzator
- 20A – Wycieraczki i spryskiwacze szyb
- 30A – Elektryczne szyby
- 10A – Kierunkowskazy
- 15A – Zestaw wskaźników
- 15A – Jednostka sterująca silnika
- 20A – Podgrzewacz paliwa
- 15A
- 15A – Zapalniczka samochodowa
- 10A – Sygnał dźwiękowy
- 10A – Lampy tylne
- 15A – Sygnały stopu
- 15A – Światła przeciwmgielne
- 10A – Oświetlenie wewnętrzne
- 30A – Tylna nagrzewnica
- 30A – Grzejnik główny
Za zapalniczkę odpowiada bezpiecznik nr 15 przy 15A.
Dodatkowa skrzynka bezpiecznikowa

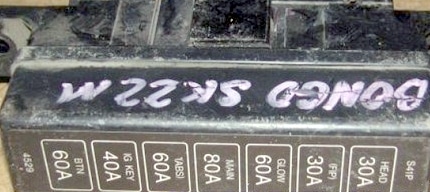

Znajduje się pod siedzeniem kierowcy, pomiędzy akumulatorem a silnikiem w przypadku silników benzynowych lub pod siedzeniem pasażera, w pobliżu zbiornika wspomagania układu kierowniczego w przypadku silników Diesla lub pod maską samochodu.
Zdjęcie
Schemat
Przeznaczenie
- GŁÓWKA 30A – reflektory
- 30A FIP/INJ – sterownik silnika
- 60A GLOW – świece żarowe
- 80A GŁÓWNY – bezpiecznik główny
- 60A ABS – ABS
- KLUCZ 40A – bezpiecznik dla różnych obwodów
- 60А BTN – oświetlenie wnętrza, elektryczny zamek centralny
Skrzynka przekaźników
Montowany w panelu po stronie pasażera, pod schowkiem.

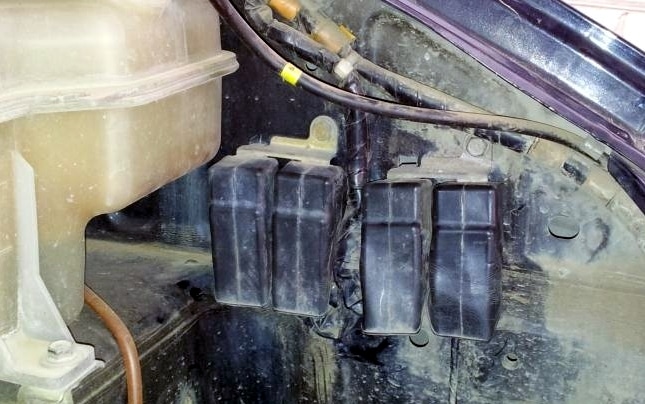

Lokalizacja

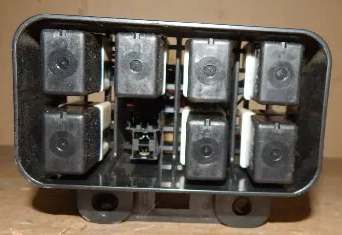

Zdjęcie
Znajdują się tu następujące przekaźniki:
- Sygnał dźwiękowy
- Wentylator nagrzewnicy
- Tylny wentylator nagrzewnicy
- Klimatyzator
- Reflektor
- Sygnały stopu
- Wymiary
- Selektor automatycznej skrzyni biegów

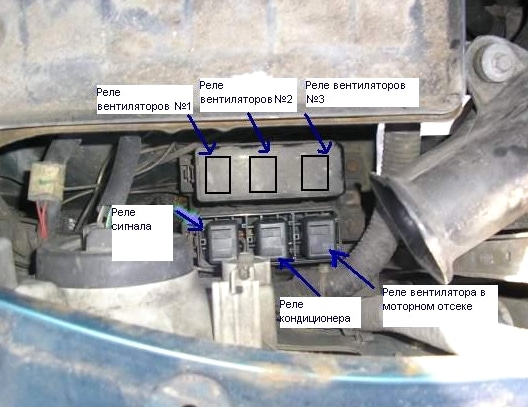

Poszczególne elementy przekaźników mogą znajdować się w komorze silnika, a także w pobliżu akumulatora – grupa bezpieczników mocy dużej mocy.
Typ 2

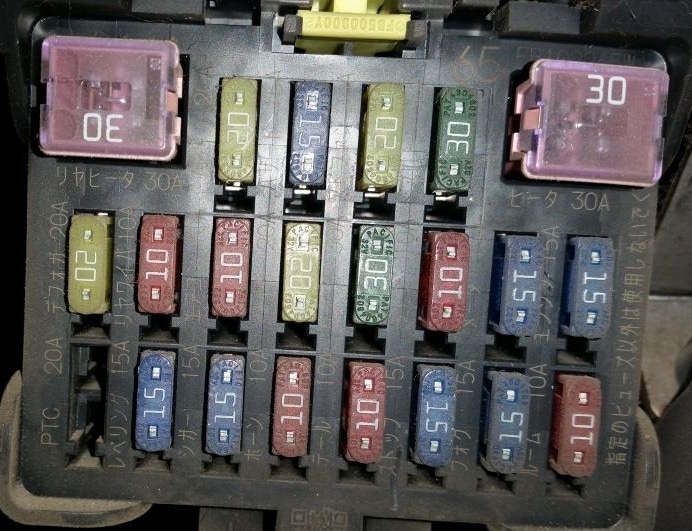

Skrzynka bezpieczników przedziału pasażerskiego
Znajduje się w dolnej części deski rozdzielczej, za osłoną ochronną.

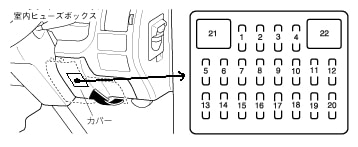

Schemat
Schemat
Przeznaczenie
| 1 | 20A HEAD R – Reflektor prawy (modele od 2001r.) |
| 2 | 20A HEAD L – Reflektor lewy (modele od 2001r.) |
| 3 | GLOW – Świece (modele od 1999) |
| 20A HEAD HI – Reflektory (modele od 2001r.) | |
| 4 | 15A CLOSER – System wykończenia drzwi |
| 5 | 10A A/C – Klimatyzacja |
| 6 | 20A WIPER – Wycieraczki i spryskiwacze |
| 7 | 30A P/WIND – Podnośniki szyb z napędem elektrycznym |
| 8 | 10А R.WIPER – Wycieraczka szyb tylnych drzwi |
| 9 | 20A DACH OTWARTY – Właz, bezpieczniki dla różnych obwodów |
| 10 | 10A KIERUNEK- Kierunkowskazy |
| 11 | MIERNIK 15A – Zestaw wskaźników |
| 12 | 15A SILNIK – System zarządzania silnikiem |
| 13 | 15A CIGAR – Zapalniczka, elektryczne lusterka, radio, bezpiecznik różnych obwodów, wentylator komory silnika |
| 14 | 15А ŻALUZJA (PRAWA) – Napęd elektryczny prawej kurtyny |
| 15 | 15А ŻALUZJA (LH) – Napęd elektryczny lewej kurtyny |
| 16 | 10A HORN – Sygnał dźwiękowy (modele od 1999 r.) |
| 15A TAIL – Światła pozycyjne, oświetlenie zestawu wskaźników (modele od 2001 r.) | |
| 17 | 30A ZAMEK DRZWI – Zamek centralny |
| 18 | 15А STOP – Światła stopu |
| 19 | 10А ZAGROŻENIE – Alarm |
| 20 | POKÓJ 10A – Oświetlenie wnętrza, oświetlenie bagażnika |
| 21 | 30A DFOGGER – Ogrzewana szyba tylnych drzwi (modele od 1999 r.) |
| 22 | OPCJA 30A – Wyposażenie opcjonalne (modele od 1999 r.) |
W tej wersji za zapalniczkę odpowiada bezpiecznik nr 13, 15A.
Skrzynka bezpieczników komory silnika
Skrzynka bezpiecznikowa
Zainstalowany niedaleko akumulatora.

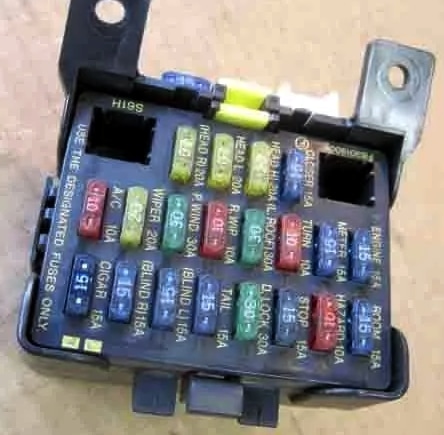

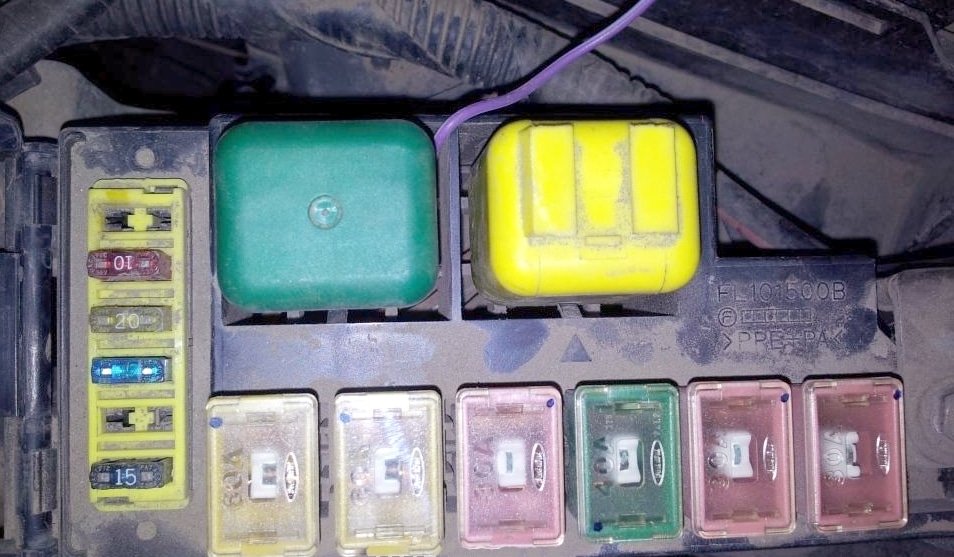

Zdjęcie poglądowe

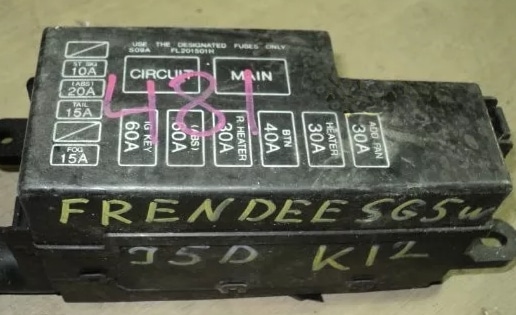

Schemat z pokrywy bloku
Opis
| GŁÓWNY | Bezpiecznik główny 100A |
| GŁOWA | Reflektory 30A |
| WENTYLATOR | 30A Silnik wentylatora skraplacza, bezpiecznik różnych obwodów |
| WENTYLATOR 2 | 40A Silnik wentylatora skraplacza, bezpiecznik różnych obwodów |
| ST SYG | Rozrusznik 10A |
| PTC | 20A Dodatkowa grzałka |
| SEKCJA | 20A Układ przeciwblokujący |
| OGON | 15A Światła boczne, oświetlenie zestawu wskaźników |
| ZASILANIE AC | Bezpiecznik 15A dla różnych obwodów |
| FIP | 15A Pompa paliwa, sterownik silnika |
| MGŁA | 15A Światła przeciwmgielne |
| IGKEY | Bezpiecznik 60A dla różnych obwodów |
| SEKCJA | 60A Układ przeciwblokujący |
| NAGRZEWNICA | 30A Tylna nagrzewnica |
| BTN | 40A Oświetlenie wnętrza, centralny zamek |
| PODGRZEWACZ | Grzejnik 30A |
| DODAJ WENTYLATORA | 30A Silnik elektrycznego wentylatora skraplacza |
Obwód – przekaźnik pompy paliwa
Skrzynka przekaźników
Montowany obok głównego. Przypisanie przekaźnika jest opcjonalne. Może różnić się od Twojego.
W całym urządzeniu można montować poszczególne elementy. Na przykład przekaźnik świec znajduje się obok akumulatora, tylny piec jest blisko niego. Lub na lewym błotniku: przekaźnik wymiarów, światła przeciwmgielne, chowany namiot itp.
