Mazda 3 bm (3 generacja) była produkowana w latach 2014, 2015, 2016, 2017, 2018, 2019, 2020 i dostarczana na cały świat. W tej publikacji znajdziesz oznaczenia bezpieczników i przekaźników Mazda 3 bm wraz ze schematami skrzynkowymi, zdjęciami ich wykonania i ich lokalizacją. Osobno zauważamy bezpiecznik zapalniczki.
Oznaczenie może różnić się od pokazanego. Sprawdź schematy z tyłu pokrywy ochronnej lub inną dokumentację techniczną.
Złe pokolenie?
Opis Mazda 3 bk (1. generacja)
Opis Mazda 3 bl (2. generacja)
Skrzynka bezpieczników komory silnika
Znajduje się na dole lewego słupka, po stronie kierowcy, za osłoną zabezpieczającą. Aby uzyskać dostęp do bloku, należy go przesunąć w kierunku strzałki.

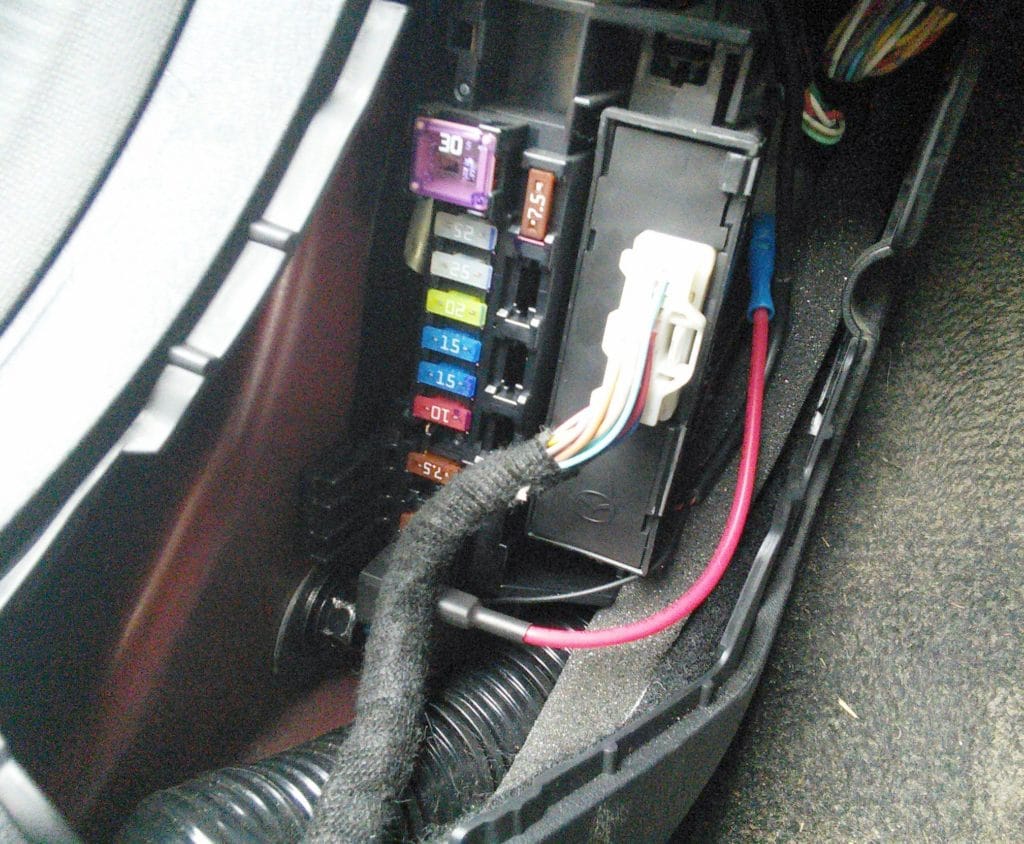

Zdjęcie poglądowe
Schemat
Opis
| 1 | 30A P.SEAT D – Regulacja siedzenia |
| 2 | 25А D.LOCK – Zamek centralny |
| 3 | 25А P.WINDOW2 – Elektryczne szyby |
| 4 | 20А SIEDZENIE CIEPŁE – Podgrzewane siedzenia |
| 5 | 15A R.OUTLET3 – Dodatkowe gniazda zasilające |
| 6 | 15A SRS2/ESCL – Czujnik obciążenia siedzenia |
| 7 | 10A SZYB DACH – Łukasz |
| 8 | 7,5A M.DEF – Podgrzewane lusterka wsteczne |
| 9 | 15А R.OUTLET1 – Dodatkowe gniazda zasilające |
| 10 | 7,5А LUSTERKO – Regulacja lusterek |
| 11 | 15A F.OUTLET – Zapalniczka samochodowa |
| 12 | 7,5A AT IND – Wskaźnik zmiany biegu automatycznej skrzyni biegów |
| 13 | rezerwa |
| 14 | rezerwa |
| 15 | rezerwa |
Bezpiecznik nr 11 na 15A odpowiada za zapalniczkę.
Skrzynka bezpieczników komory silnika

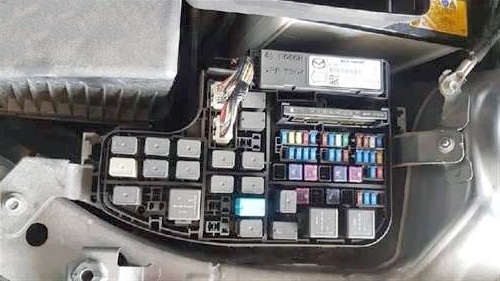

Znajduje się po lewej stronie komory silnika, obok akumulatora.

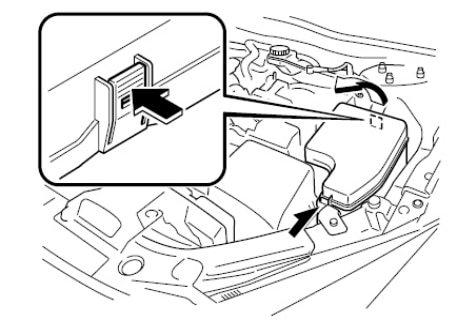

Aby uzyskać dostęp, zdejmij pokrywę

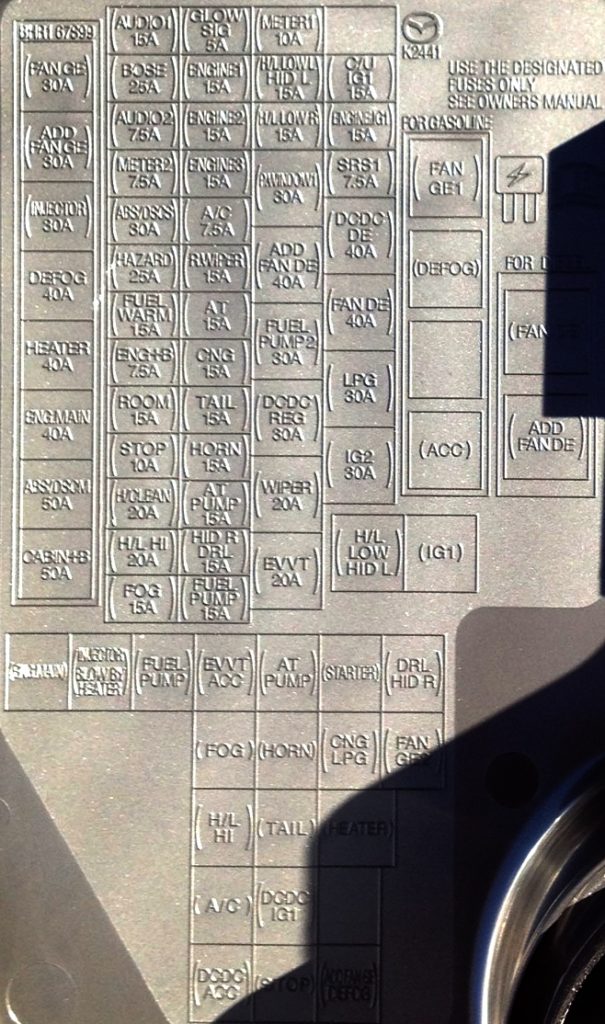

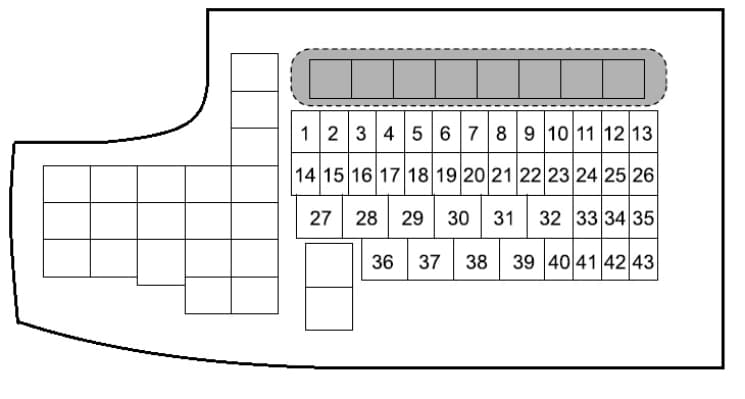

Schemat
Schemat
Przeznaczenie
| 1 | 15A FOG – Światła przeciwmgielne |
| 2 | 20А H / L HI – Reflektory świateł drogowych |
| 3 | 20А H / CLEAN – Spryskiwacz reflektorów |
| 4 | 10A STOP – Światła stopu |
| 5 | POKÓJ 15A – Dodatkowe oświetlenie (nakładki) |
| 6 | 7,5А ENG + B – System zarządzania silnikiem |
| 7 | FUEL WARM – podgrzewanie paliwa |
| 8 | 25A ZAGROŻENIE – System ostrzegania o zagrożeniach, kierunkowskazy |
| 9 | 30A ABS / DSCS – ABS, system dynamicznej kontroli stabilności |
| 10 | 7,5A METER2 – Zestaw wskaźników |
| 11 | 7,5A AUDIO2 – Druga opcja systemu audio |
| 12 | 25A BOSE – System audio Bose® (jeśli jest na wyposażeniu) |
| 13 | 15A AUDIO1 – Pierwsza opcja systemu audio |
| 14 | 15A POMPA PALIWA – Układ paliwowy, pompa paliwa |
| 15 | 15A HID R DRL – Reflektor prawy (RH) * 1, Światła do jazdy dziennej |
| 16 | 15A PRZY POMPIE – układ sterowania skrzynią biegów |
| 17 | 15A RÓŻ – Sygnał, klakson |
| 18 | 15A TAIL – Światła tylne, oświetlenie tablicy rejestracyjnej, światła pozycyjne, przednie światła obrysowe boczne |
| 19 | rezerwa |
| 20 | 15А AT- Układy sterowania TRANSAXLE |
| 21 | 15A R.WIPER – Wycieraczka tylna |
| 22 | 7,5AA/C – Klimatyzacja |
| 23 | 15A SILNIK3 – System zarządzania silnikiem |
| 24 | 15A SILNIK2 – System zarządzania silnikiem |
| 25 | 15A SILNIK 1 – System zarządzania silnikiem |
| 26 | 5A SIG GLOW – Zarządzanie silnikiem |
| 27 | 20А EVVT – System zarządzania silnikiem |
| 28 | 20A WIPER – Środek do mycia i czyszczenia szyb przednich |
| 29 | 30A DCDC REG – Do ochrony różnych obwodów |
| 30 | rezerwa |
| 31 | 40А ADD FAN DE – Wentylator chłodzący |
| 32 | 30А P.WINDOW1 – Elektryczne szyby |
| 33 | 15A H / L LOW R – Reflektor świateł mijania prawy (RH) * 2 |
| 34 | 15A H / L LOW L HID L – Reflektor lewy (LH) * 1, Światła mijania reflektora lewy (LH) * 2 |
| 35 | 10A LICZNIK1 – Tablica przyrządów |
| 36 | 30A IG2 – Do ochrony różnych obwodów |
| 37 | rezerwa |
| 38 | 40А ADD FAN DE – Wentylator chłodzący |
| 39 | 40A DCDC DE – Do ochrony dodatkowych obwodów |
| 40 | 7,5A SRS1 – Poduszka powietrzna |
| 41 | SILNIK 15A. IG1 – System zarządzania silnikiem |
| 42 | 15A C/U IG1 – Do ochrony różnych obwodów |
| 43 | rezerwa |
Sprawdź przyporządkowanie przekaźników na schemacie.
