Mazda 626 gf – 5 generacja gamy modeli Mazda 626. Produkowany w latach 1997, 1998, 1999, 2000, 2001 i 2002 z nadwoziami sedan, kombi i hatchback. Dostarczane na cały świat. Należy pamiętać, że dla różnych regionów opracowano różne wersje. Tak więc w Ameryce Mazda 626 była bardziej „obszerna” i mocniejsza. Na rynek europejski model został zmniejszony, bardziej kompaktowy, bardziej ekonomiczny i miał bardziej nowoczesny design. W niektórych krajach znana jest jako Mazda Capella . W tym materiale znajdziesz opis bezpieczników i przekaźników Mazda 626 gf wraz ze schematami i ich opisem. Zwróć uwagę na bezpiecznik zapalniczki.
Wykonanie skrzynek i przeznaczenie znajdujących się w nich elementów może różnić się od prezentowanego. Sprawdź przyporządkowanie na podstawie diagramów lub innej dokumentacji technicznej.
Contents
Skrzynka bezpieczników przedziału pasażerskiego
Znajduje się na słupku obok nogi kierowcy, za osłoną zabezpieczającą.
Kierownica z lewej strony Kierownica z prawej strony

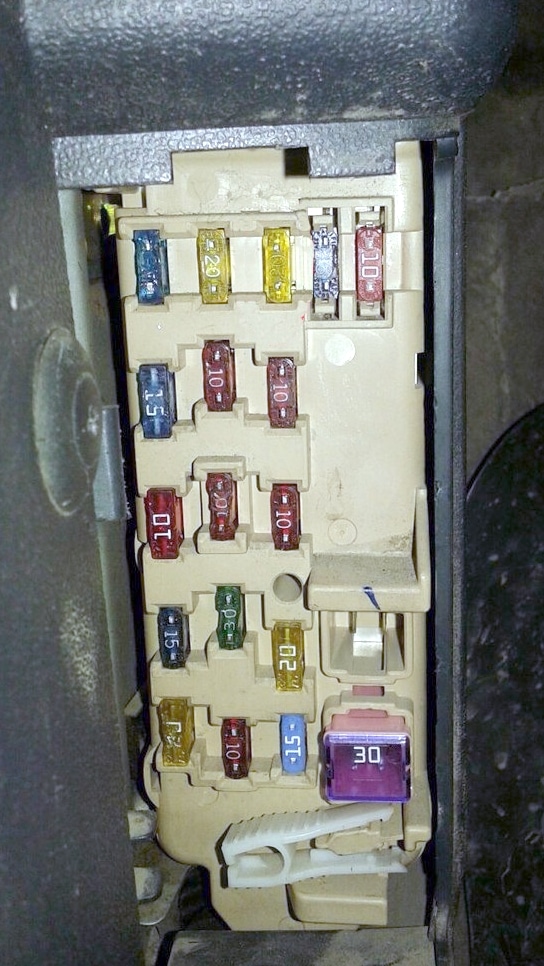

Typ 1
Schemat z okładki pudełka
Schemat
Opis 1
| 1 | 15A S/WRM – Podgrzewane siedzenia |
| 2 | 20А H / CLN – Środek do czyszczenia reflektorów |
| 3 | 15/20А RADIO – System audio, konsola środkowa, zegar, magnetofon |
| 4 | 15А А / С – Klimatyzator, Szyberdach |
| 5 | 10A R/WIPER – Płyn do czyszczenia tylnej szyby |
| 6 | 10A POL – Sterowanie silnikiem |
| 7 | rezerwa |
| 8 | POKÓJ 10A – Oświetlenie wewnętrzne |
| 9 | 10А MIRR / DEF – Podgrzewane lusterka |
| 10 | 15A S/WRM – Podgrzewane siedzenia |
| 11 | 30A ZAMEK DRZWI – Zamek centralny |
| 12 | 15/20A TAIL – Lampy tylne, wymiary |
| 13 | 20А WIPPER – Środek do czyszczenia/myjki do szkła |
| 14 | 10A SILNIK – Układ zarządzania silnikiem, układ ABS |
| 15 | MIERNIK 15A – Zestaw wskaźników, kierunkowskazy, światła cofania |
| 16 | rezerwa |
| 17 | 30A P.WIND – Elektryczne szyby |
W tej wersji nie ma osobnego bezpiecznika zapalniczki, ale zasilany jest on z numeru 3 (konsola środkowa). Dlatego też, gdy zapalniczka ulegnie awarii, a sam bezpiecznik jest nienaruszony, miękki drut za zapalniczką przepala się.
Opis 2
| 1 | 15А R. SOCKET – Wyposażenie dodatkowe (zapalniczka), bezpiecznik różnych obwodów |
| 2 | 20A WIPER – Wycieraczki i spryskiwacze |
| 3 | 15A A/C – Klimatyzacja, elektryczny szyberdach, bezpieczniki różnych obwodów |
| 4 | 15A RADIO – Radio, bezpieczniki różnych obwodów |
| 5 | 10А R.WIPER – Bezpiecznik wycieraczki tylnej szyby / szyby tylnych drzwi dla różnych obwodów |
| 6 | 7,5А ST / SG – Jednostka sterująca silnika |
| 7 | rezerwa |
| 8 | POKÓJ 10A – Oświetlenie wnętrza, oświetlenie bagażnika/bagażnika |
| 9 | 7,5A MIRR DEF – Podgrzewane lusterka, bezpieczniki dla różnych obwodów |
| 10 | rezerwa |
| 11 | ZAMEK DRZWI 30A – Zamek centralny, bezpieczniki różnych obwodów |
| 12 | 15A TAIL – Wymiary, reflektory |
| 13 | rezerwa |
| 14 | 10A SILNIK – Układ zarządzania silnikiem, układ ABS |
| 15 | MIERNIK 15A – Zestaw wskaźników, kierunkowskazy, światła cofania |
| 16 | 20А P.WIND – Elektryczne szyby |
| 17 | 30A P.WIND – Elektryczne szyby |
W tej wersji za zapalniczkę odpowiada bezpiecznik 15A nr 1.
Typ 2

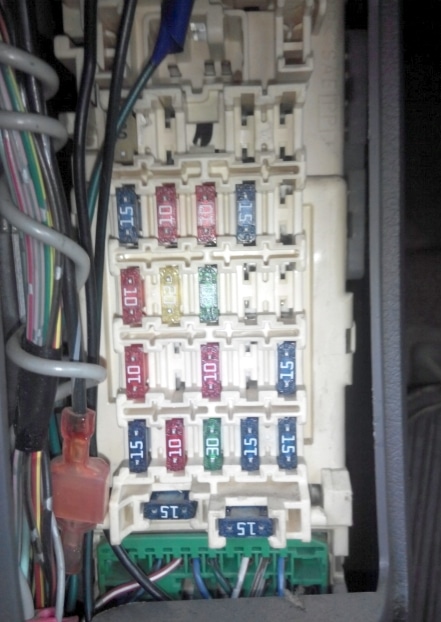

Zdjęcie poglądowe

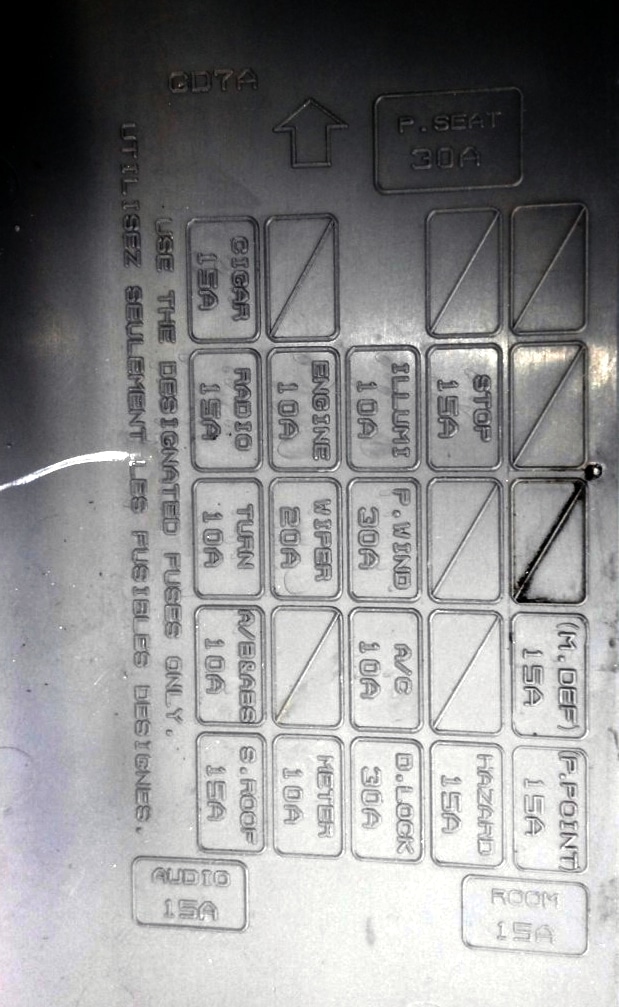

Schemat z okładki pudełka

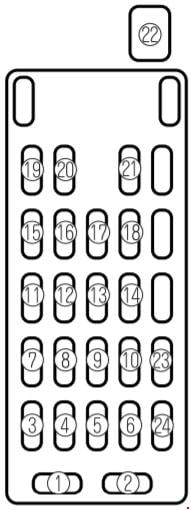

Schemat
Opis
| 1 | 15A AUDIO – system audio |
| 2 | POKÓJ 15A – oświetlenie wnętrza, oświetlenie w bagażniku |
| 3 | 15A S.DACH – właz |
| 4 | MIERNIK 10A – czujniki i światła cofania, deska rozdzielcza |
| 5 | 30А D.LOCK – napęd zamków drzwi, zamek centralny |
| 6 | 15А ZAGROŻENIE – światła awaryjne |
| 7 | 10A A/B ABS – poduszki powietrzne, układ przeciwblokujący ABS |
| 8 | rezerwa |
| 9 | 10A A/C – klimatyzator |
| 10 | rezerwa |
| 11 | 10A KRĘT – kierunkowskazy |
| 12 | 20A WIPER – wycieraczki i wycieraczki do szyb |
| 13 | 30А P.WIND – elektryczne szyby |
| 14 | rezerwa |
| 15 | 15A RADIO – system audio, lusterka uliczne |
| 16 | 10A SILNIK – system zarządzania silnikiem |
| 17 | 10А ILLUMI – podświetlenie numerów, wymiary, deska rozdzielcza |
| 18 | 15А STOP – światła stop, sygnał dźwiękowy, tempomat |
| 19 | 15A CIGAR – zapalniczka, zegar, radio, lusterka boczne |
| 20 | rezerwa |
| 21 | rezerwa |
| 22 | Fotel elektryczny P.SEAT 30A |
| 23 | 15А M.DEF – podgrzewane lusterka |
| 24 | 15А P.POINT – zasilanie dodatkowego wyposażenia |
Za zapalniczkę odpowiada bezpiecznik nr 15 na 15A – oznaczony jako CIGAR.
Skrzynki bezpieczników i przekaźników w komorze silnika
Montowany po lewej stronie komory silnika obok akumulatora.

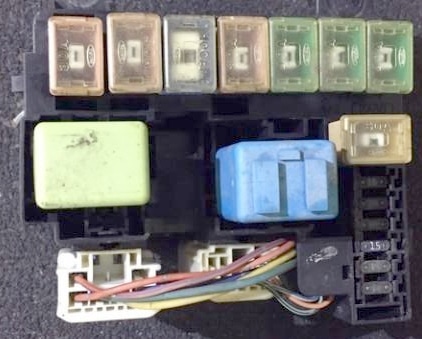

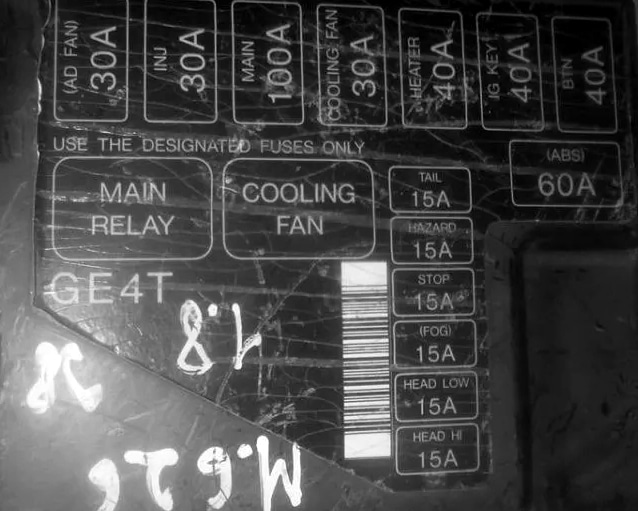

Typ 1

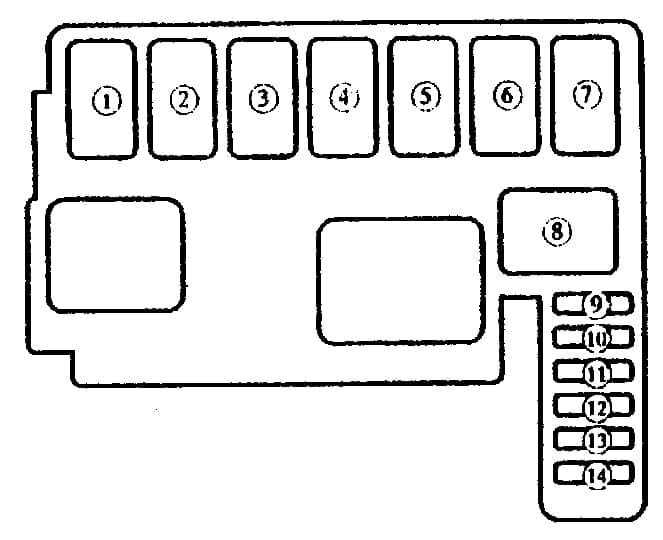

Schemat
Schemat
Przeznaczenie
| 1 | 30A AD FAN – Dodatkowy wentylator chłodzący klimatyzator |
| 2 | 30A INJ – Układ wtrysku paliwa |
| 3 | 100A GŁÓWNY – Aby chronić wszystkie systemy elektryczne |
| 4 | 30A WENTYLATOR CHŁODZĄCY – Wentylator chłodzący |
| 5 | 40A HEATER – Nagrzewnica klimatyzatora |
| 6 | 40A IG KEY Bezpieczniki 2, 3, 4, 7, 10, 13, 14, 15 i 16 na tablicy bezpieczników |
| 7 | 40A BTN – Bezpieczniki 6, 8, 9 i 11 na tablicy bezpieczników |
| 8 | 60A ABS – ABS |
| 9 | 15A TAIL – Lampy tylne, Wymiary |
| 10 | 15А ZAGROŻENIE – Światła awaryjne, kierunkowskazy |
| 11 | 15А STOP – Światła stopu |
| 12 | 15A FOG – Przednie światła przeciwmgielne |
| 14 | 15А HEAD LOW – Reflektory (światła mijania) |
| 15 | 15A HEAD HI – Reflektory (światła drogowe) |
| PRZEKAŹNIK GŁÓWNY – Przekaźnik główny | |
| WENTYLATOR CHŁODZĄCY – Przekaźnik wentylatora chłodzącego |
Typ 2
Schemat
Oznaczenie
| 1 | 30A AD FAN – Silnik wentylatora skraplacza, bezpiecznik różnych obwodów |
| 2 | 60A ABS – Układ przeciwblokujący (ABS), bezpiecznik dla różnych obwodów |
| 3 | KLUCZ IG 40A – Bezpiecznik różnych obwodów |
| 4 | rezerwa |
| 5 | 40A BTN – Oświetlenie wnętrza, centralny zamek |
| 6 | 40A NAGRZEWNICA – Nagrzewnica |
| 7 | WENTYLATOR CHŁODZĄCY 30A – Silnik wentylatora chłodzącego |
| 8 | rezerwa |
| 9 | 40A R. DEF – Ogrzewana szyba tylnej szyby/tylnych drzwi |
| 10 | 30A INJ – System zarządzania silnikiem |
| 11 | 15A FOG – Światła przeciwmgielne |
| 12 | rezerwa |
| 13 | 10A KLAKSON – Sygnał dźwiękowy |
| 14 | 10А ZAGROŻENIE – Alarm |
| 15 | 15A TYŁ – Światła pozycyjne, oświetlenie zestawu wskaźników |
| 16 | 10A HEAD C/U – Bezpiecznik dla różnych obwodów |
| 17 | rezerwa |
| 18 | 15A DEICER – Bezpiecznik różnych obwodów |
| 19 | 15А STOP – Światła stopu |
| 20 | 15A HEAD R – Reflektor prawy |
| 21 | 15A HEAD L – Reflektor lewy |
| 22 | rezerwa |
| 23 | rezerwa |
| 24 | 100A GŁÓWNY – Bezpiecznik główny |
Typ 3

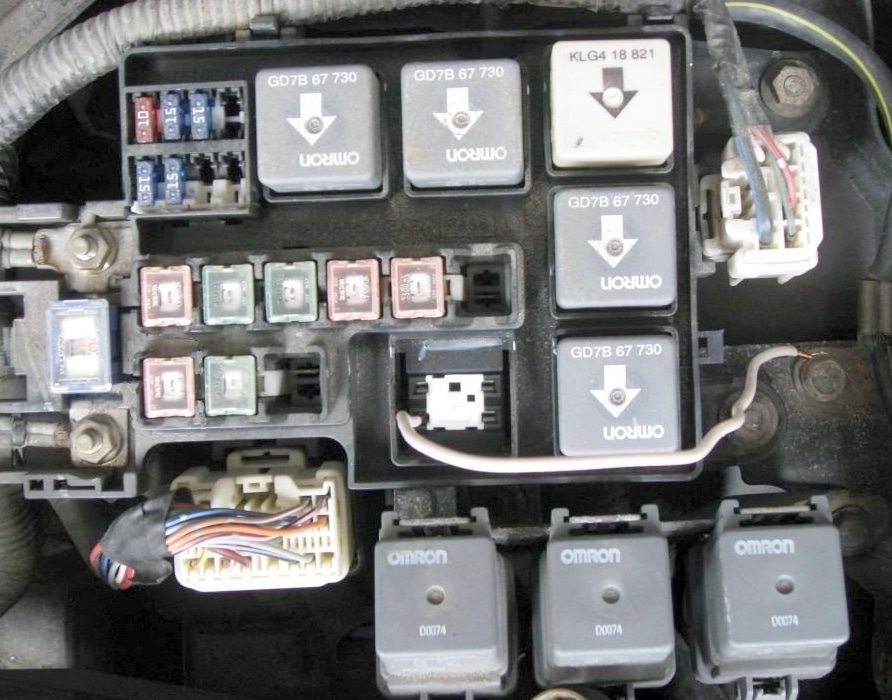

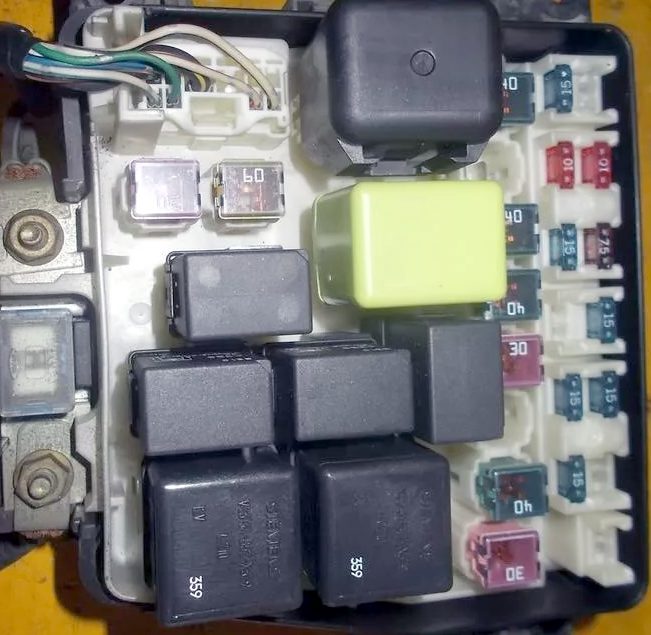

Zdjęcie

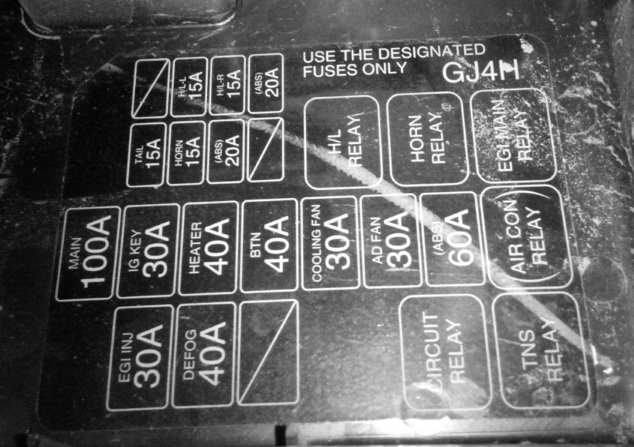

Schemat z okładki pudełka
Przeznaczenie
- EGI INJ 30A, Układ wtrysku paliwa
- DFOG 40A, Ogrzewana tylna szyba
- GŁÓWNY 100A, wspólny dla wszystkich urządzeń
- IG KEY 30A, radio, szyberdach, kierunkowskazy, elektryka silnika, elektrycznie sterowane szyby, układ zapłonowy
- GRZEJNIK 40A, kuchenka, klimatyzator
- BTN 40A, zamki drzwi, elektrycznie sterowane fotele
- WENTYLATOR CHŁODZĄCY 30A, wentylator chłodzący
- AD FAN 30A, dodatkowy wentylator chłodzący
- ABS 60A, ABS
- TAIL 15A, światła tylne, światła pozycyjne, oświetlenie deski rozdzielczej, oświetlenie tablicy rejestracyjnej, włączniki świateł
- Klakson 15A, sygnał
- ABS 20A, ABS
- H/LL 15A, reflektor lewy
- H/LR 15A, reflektor prawy
- PRZEKAŹNIK KLIMATYZACJI Przekaźnik klimatyzatora
- PRZEKAŹNIK KLAKSONU Przekaźnik sygnału
- PRZEKAŹNIK H/L Przekaźnik reflektorów
Przekaźnik

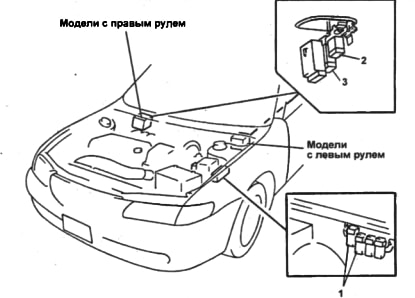

Elementy przekaźnikowe montowane są opcjonalnie zarówno w blokach jak i poza nimi oraz po lewej i prawej stronie komory silnika (przekaźnik wentylatorów chłodzących, ogrzewania, ABS, świec żarowych itp.).
A jeśli masz jakieś pytania lub chcesz pomóc w uzupełnieniu materiału, pisz w komentarzach.
