Mazda 2 DY (2 generacja) produkowana była w latach 2003, 2004, 2005, 2006 i 2007. W tym artykule znajdują się informacje opisujące wszystkie elektroniczne sterowniki sterujące, wyłącznie opiszemy zabezpieczeń i przekaźniki Mazdy 2 DY wraz z ich schematami. Podkreślmy bezpiecznik za zapalniczkę.
Liczba elementów, które mogą się składać. Sprawdź na schematach z tylnymi pokrywami.
Contents
Lokalizacja jednostek docelowych

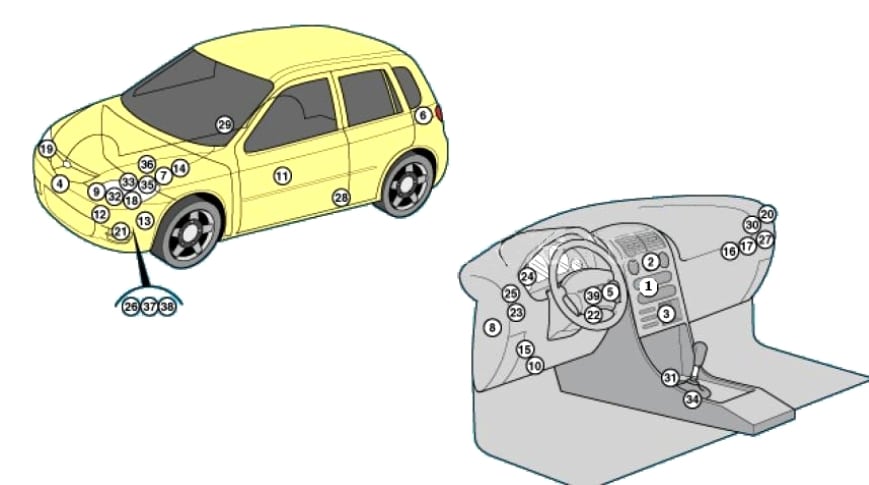

Ogólna lokalizacja
Opis
| 1 | Jednostka sterująca klimatyzacją (w panelu sterowania nagrzewnicy) |
| 2 | Przekaźnik silnik dmuchawy klimatyzacji/nagrzewnicy – za tablicą przyrządów |
| 3 | Rezystor silnika nagrzewnicy / dmuchawy klimatyzacji – przestrzeń na nogi pasażera |
| 4 | Czujnik wstrząsów (SRS), przedni |
| 5 | Sterownik antykradzieżowy – za deską rozdzielczą |
| 6 | Dźwięk alarmu przeciwkradzieżowego |
| 7 | Bateria akumulatorowa |
| 8 | Sterownik elektroniczny zamka |
| 9 | Jednostka sterująca siłownika sprzęgła – komora silnika |
| 10 | Złącze diagnostyczne (DLC) |
| 11 | Jednostka sterująca podnośnikiem szyb (w przełączniku w drzwiach kierowcy) |
| 12 | Rezystor silnika wentylatora chłodzącego – osłona chłodnicy |
| 13 | Przekaźnik świateł przeciwmgłowych |
| 14 | Skrzynka bezpieczników/przekaźników, komora silnika |
| 15 | Deska rozdzielcza skrzynki bezpieczników/przekaźników 1 |
| 16 | Deska rozdzielcza skrzynki bezpieczników/przekaźników 2 |
| 17 | Deska rozdzielcza skrzynki bezpieczników/przekaźników 3 |
| 18 | Silnik sterujący zasięgiem reflektorów, lewy |
| 19 | Silnik sterujący zasięgiem reflektorów, prawy |
| 20 | |
| 21 | Sygnał dźwiękowy |
| 22 | Antena pierścieniowa immobilizera – w pobliżu stacyjki |
| 23 | Przekaźnik przerywacza kierunkowskazów |
| 24 | Jednostka sterująca zestawu wskaźników (w desce rozdzielczej) |
| 25 | Przekaźnik tylnych świateł przeciwmgłowych |
| 26 | Pompka spryskiwacza szyby tylnej – Zintegrowana z pompką spryskiwacza szyby przedniej |
| 27 | Skrzynka przekaźników — zawiera: przekaźnik silnika wycieraczek szyby przedniej, przekaźnik pompy spryskiwacza szyby przedniej, przekaźnik wycieraczki/spryskiwacza tylnej szyby, przekaźnik klaksonu, przekaźniki lamp przednich/tylnych |
| 28 | Czujnik uderzenia bocznego, przedni lewy – dolna część słupka B |
| 29 | Czujnik uderzenia bocznego, przedni, prawy dolny słupek B |
| 30 | Przekaźnik rozrusznika |
| 31 | Elektroniczna jednostka sterująca SRS |
| 32 | Elektroniczna jednostka sterująca skrzynią biegów – w elektronicznej jednostce sterującej sprzęgła |
| 33 | Napęd zmiany biegów – do skrzyni biegów |
| 34 | Jednostka sterująca zmianą biegów – wybierak automatycznej skrzyni biegów |
| 35 | Czujnik prędkości pojazdu z układem ABS – elektroniczna jednostka sterująca ABS |
| 36 | Czujnik prędkości pojazdu bez układu ABS – na punkcie kontrolnym |
| 37 | Czujnik niskiego poziomu płynu do spryskiwaczy |
| 38 | Silnik pompy spryskiwacza szyby przedniej |
| 39 | Przekaźnik pracy przerywanej wycieraczek szyby przedniej – w bloku przełączników |
Skrzynka bezpieczników przedziału pasażerskiego

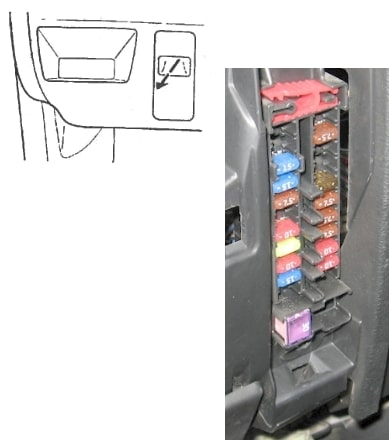

Główna skrzynka bezpieczników
Znajduje się w dolnej części deski rozdzielczej, za osłoną ochronną.

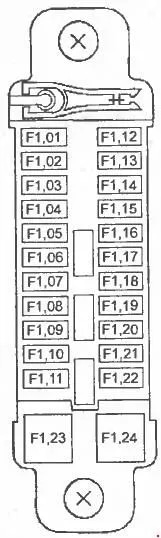

Schemat z okładki pudełka
Schemat
Przeznaczenie
| F01 | Nieużywany |
| F02 | Nieużywany |
| F03 | 15A Oświetlenie wewnętrzne |
| F04 | Zapalniczka 15A |
| F05 | 7,5A Elektryczny napęd lusterek bocznych |
| F06 | Nieużywany |
| F07 | 10A Zestaw wskaźników |
| F08 | 20A Wycieraczki i spryskiwacze szyby przedniej |
| F09 | 10A Aktywny system bezpieczeństwa |
| F10 | 15A System zarządzania silnikiem |
| F11 | 15A Jednostka sterująca skrzynią biegów |
| F12 | Elektryczne szyby 30A |
| F13 | Nieużywany |
| F14 | Nieużywany |
| F15 | Nieużywany |
| F 16 | Rozrusznik 7,5A |
| F17 | Światła cofania 7,5A |
| F18 | 7,5А Oświetlenie kombinacji urządzeń |
| F19 | Sprzęgło elektromagnetyczne sprężarki 7.5AA/C |
| F20 | Klimatyzator 7,5A |
| F21 | 10A Wycieraczka i spryskiwacz szyb tylnych drzwi |
| F22 | 10A Ogrzewanie szyby tylnych drzwi |
| F23 | Nieużywany |
| F24 | Nieużywany |
Za zapalniczkę odpowiada bezpiecznik nr 4, 15A.
Dodatkowa skrzynka bezpiecznikowa
Montowany za schowkiem, po stronie pasażera.

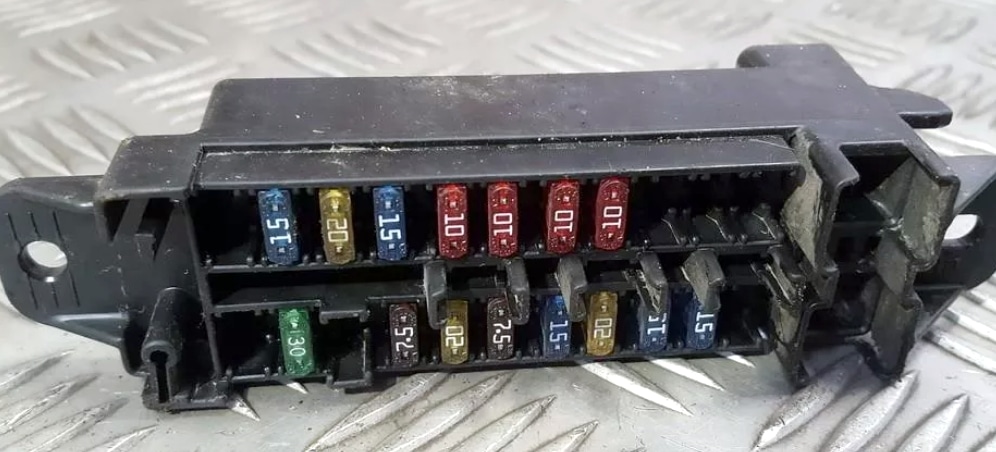

Zdjęcie poglądowe

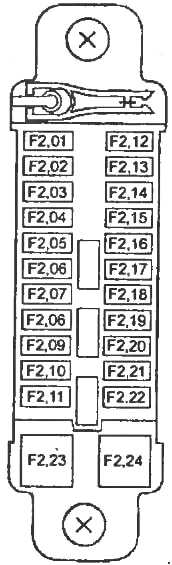

Schemat
Oznaczenie
| F01 | Nieużywany |
| F02 | 30A ABS |
| F03 | Nieużywany |
| F04 | Generator 7,5A |
| F05 | 20A Pompa paliwa |
| F06 | 7,5A Elektroniczna jednostka sterująca silnikiem i skrzynią biegów |
| F07 | 15A Czujnik przepływu powietrza, system zarządzania silnikiem |
| F08 | 20A Czujnik przepływu powietrza, system zarządzania silnikiem |
| F09 | 15A Światła stopu |
| F10 | Alarm 15A |
| F11 | Nieużywany |
| F12 | Nieużywany |
| F13 | Nieużywany |
| F14 | 15A TNS |
| F15 | 20A ABS |
| F 16 | 15A Podgrzewane lusterka boczne |
| F17 | 10A Światło drogowe (prawy reflektor) |
| F18 | 10A Światło drogowe (lewy reflektor) |
| F19 | 10A Światło mijania (prawy reflektor) |
| F20 | 10A Światło mijania (lewy reflektor) |
| F21 | Nieużywany |
| F22 | Nieużywany |
| F23 | Nieużywany |
| F24 | Nieużywany |
Skrzynka przekaźników
Schemat
Oznaczenie
- Przekaźnik świateł mijania reflektorów
- Przekaźnik świateł drogowych reflektorów
- Przekaźnik pompy paliwa
- Przekaźnik alarmu przeciwkradzieżowego
- Przekaźnik sterujący silnikiem

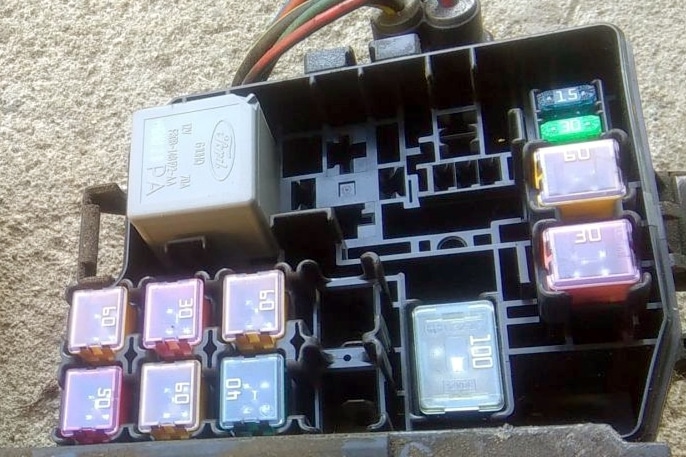

Skrzynka bezpieczników komory silnika
Znajduje się obok akumulatora.

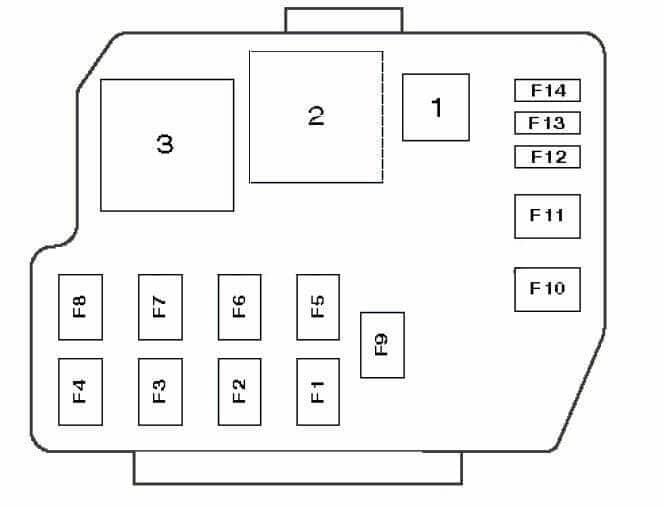

Schemat
Przeznaczenie
| 1 | Przekaźnik całkowicie otwartego położenia przepustnicy (klimatyzacja) |
| 2 | Przekaźnik silnika wentylatora chłodzącego (wysoka prędkość) |
| 3 | Przekaźnik silnika wentylatora chłodzącego |
| F1 | 50A Świece żarowe (Diesel), nagrzewnica pomocnicza |
| F2 | 40A Silnik dmuchawy klimatyzatora/nagrzewnicy |
| F3 | 50A Wyłącznik zapłonu |
| F4 | 50A Silnik wentylatora napędzanego |
| F5 | 60A automatyczne sterowanie sprzęgłem |
| F6 | 60A Wyłącznik zapłonu |
| F7 | Reflektory 30A |
| F8 | 60A Sterowanie sterowane |
| F9 | Dystrybucja mocy baterii 100A |
| F10 | 30A Ogrzewana tylna szyba |
| F11 | 60A Układ przeciwblokujący (ABS) |
| F12 | 20A Szyby elektryczne |
| F13 | 30A Zamek Centralny |
| F14 | 15A Światła przeciwmgielne |
