Mazda 323 piątej generacji była produkowana w latach 1994, 1995, 1996, 1997, 1998, 1999 i 2000 zarówno z silnikami benzynowymi, jak i wysokoprężnymi. Model ten znany jest pod nazwami Mazda 323 f, Mazda 323 ba, Mazda 323 bh. W tej publikacji przyjrzymy się bliżej skrzynkom bezpieczników i przekaźnikom Mazda 323 f ba wraz ze schematami i przeznaczeniem ich elementów. Podświetl bezpiecznik zapalniczki.
Sprawdź przyporządkowanie za pomocą diagramów na pokrywie ochronnej urządzenia. Możliwe są różne konstrukcje skrzynek bezpiecznikowych i przekaźnikowych.
Contents
Skrzynka bezpieczników przedziału pasażerskiego
Znajduje się pod deską rozdzielczą, na lewym słupku, za osłoną ochronną.

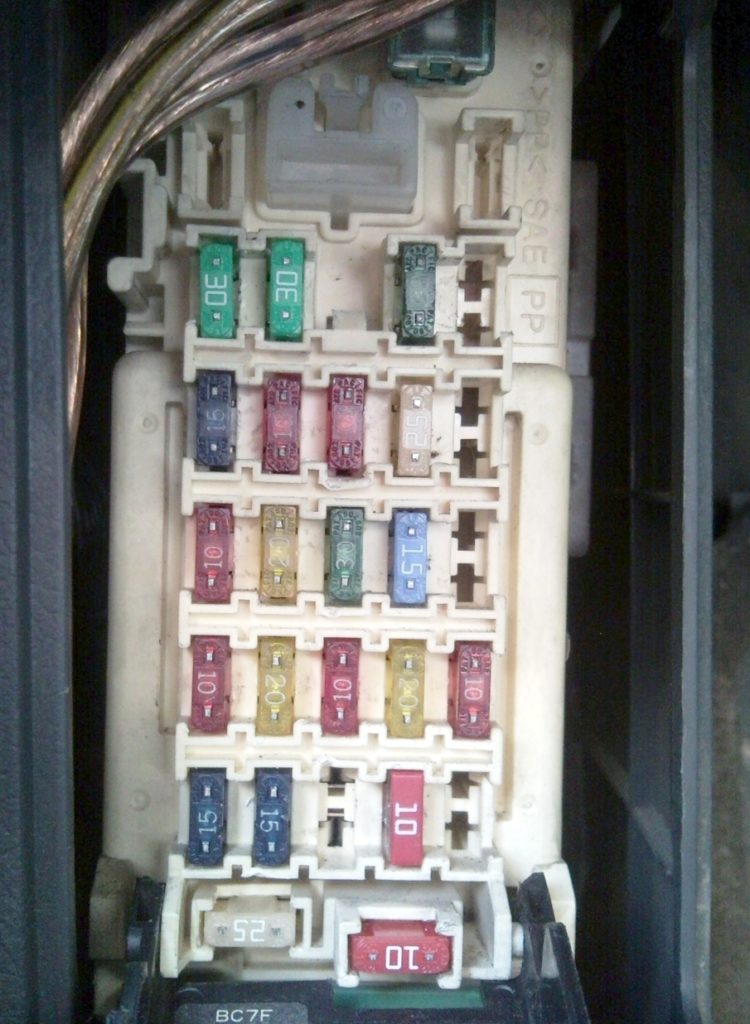

Zdjęcie poglądowe

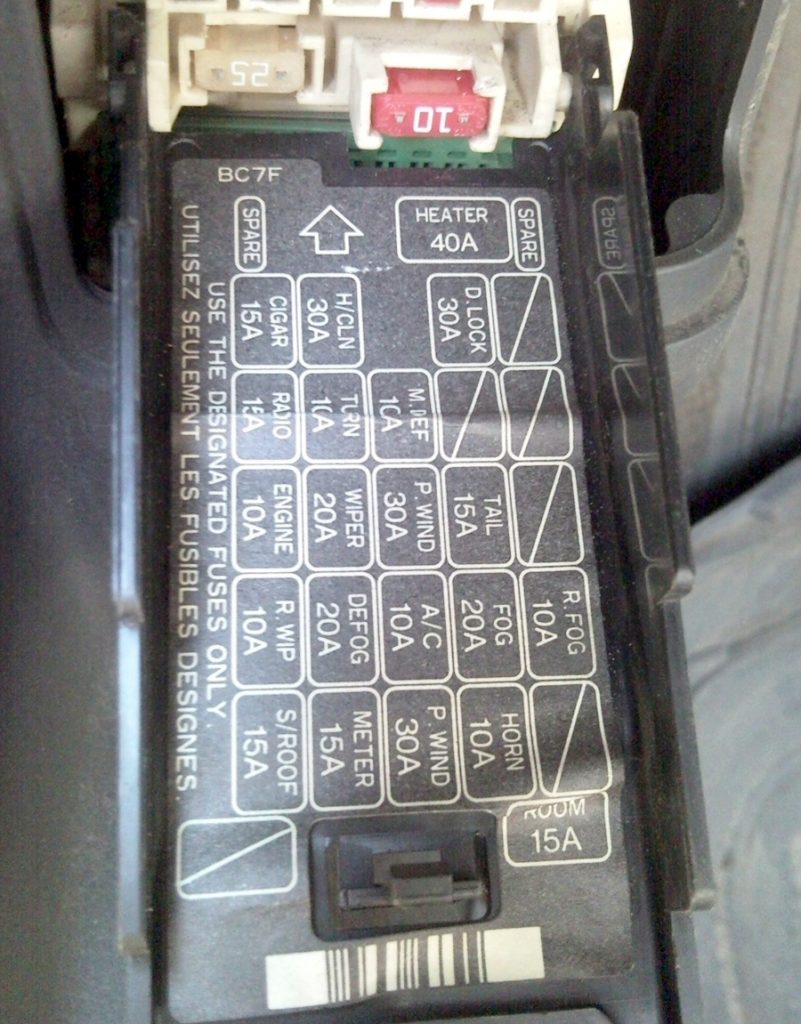

Schemat z okładki bloku

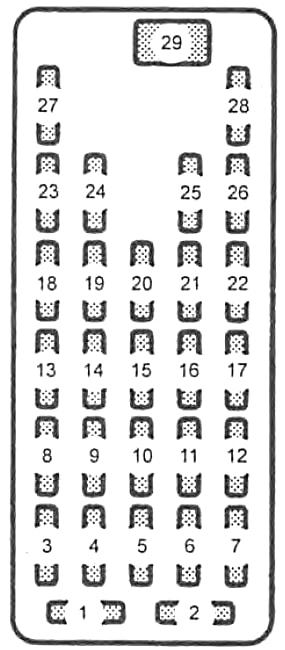

Schemat
Opis
| 1 | rezerwa |
| 2 | POKÓJ 15A – Oświetlenie wewnętrzne, oświetlenie bagażnika i lusterek kosmetycznych |
| 3 | 15A S / DACH – Szyberdach |
| 4 | MIERNIK 15A – Zestaw wskaźników |
| 5 | 30A P.WIND – Elektryczne szyby |
| 6 | Klakson 10A – Sygnał dźwiękowy |
| 7 | rezerwa |
| 8 | 10А R.WIP – Wycieraczka i spryskiwacz tylnej szyby / szyba tylnych drzwi |
| 9 | 20А DFOG – Ogrzewana szyba tylnej szyby/tylnych drzwi |
| 10 | 10A A/C – Bezpiecznik klimatyzatora |
| 11 | 20А FOG – Światła przeciwmgielne |
| 12 | 10A R/FOG – Tylne światła przeciwmgielne |
| 13 | 10A ENGIEN – Układ zarządzania silnikiem, układ przeciwblokujący |
| 14 | 20A WIPER – Wycieraczka i spryskiwacz szyby przedniej |
| 15 | 30A P.WIND – Elektryczne szyby |
| 16 | 10F OGON – Wymiary |
| 17 | rezerwa |
| 18 | 15A RADIO – Radio, stereo |
| 19 | 10A ZWROT – Kierunkowskazy |
| 20 | 10A M/DEF – Podgrzewane lusterka |
| 21 | 15А STOP – Lampy świateł stopu |
| 22 | rezerwa |
| 23 | 15A CIGAR – Zapalniczka do papierosów |
| 24 | 30A H/CLN – Środek do czyszczenia reflektorów |
| 25 | 30А D / LOCK – Zamek centralny |
| 26 | rezerwa |
| 27 | Zapasowy bezpiecznik |
| 28 | |
| 29 | 40А HEATER – Nagrzewnica, klimatyzator |
W przypadku zapalniczki samochodowej dostępny jest bezpiecznik nr 23 przy 15 A, oznaczony jako CIGAR.
Skrzynki bezpieczników w komorze silnika
Montowany po lewej stronie komory silnika obok akumulatora.
Skrzynka bezpiecznikowa
Zdjęcie poglądowe

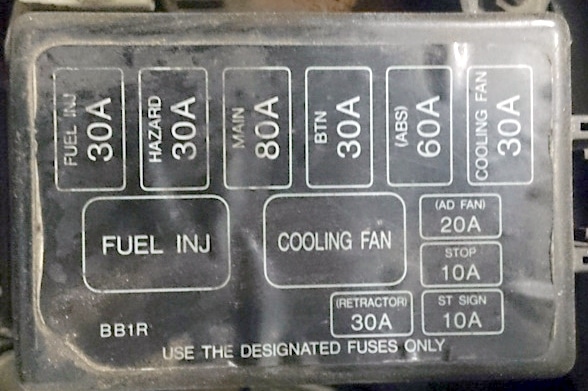

Typ 1
Schemat
Przeznaczenie
- GŁOWA – Reflektory
- INJ – System zarządzania silnikiem
- GŁÓWNY – Główny bezpiecznik
- AD FAN – Silnik wentylatora klimatyzatora
- IG KEY – Układ zapłonowy, bezpieczniki różnego przeznaczenia
- ABS – ABS
- BTN – Bezpiecznik do różnych celów
- WENTYLATOR CHŁODZĄCY – Silnik wentylatora chłodnicy
- ZAGROŻENIE – Światła awaryjne, kierunkowskazy
- Klimatyzacja – Klimatyzator
- ST.ZNAK – Jednostka sterująca silnika

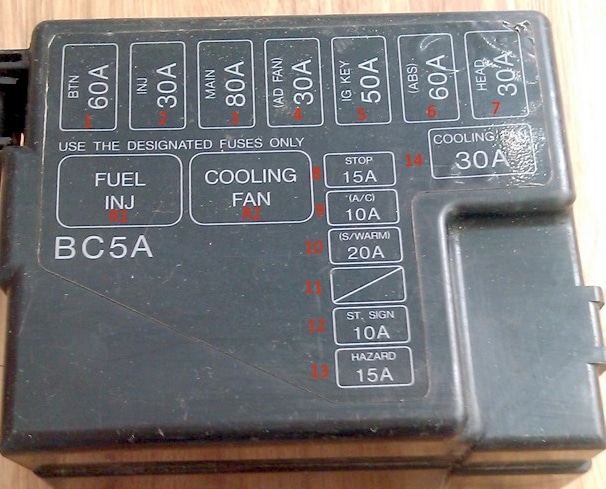

Typ 2
Schemat
Oznaczenie
| R1 | Przekaźnik, elektroniczna jednostka sterująca silnika |
| R2 | Przekaźnik silnika wentylatora chłodzącego |
| 1 | 60A Lampa wewnętrzna, grzejnik, klimatyzacja, centralny zamek, podgrzewacze lusterek zewnętrznych |
| 2 | 30 A Alternator, główny przekaźnik modułu sterującego układu napędowego, złącze diagnostyczne |
| 3 | Dystrybucja mocy akumulatora 80A |
| 4 | 30A Lampa pokrywy bagażnika, lampki oświetlenia zestawu wskaźników, wielofunkcyjna jednostka sterująca, wymiary z przodu, wymiary z tyłu, elektroniczna jednostka sterująca skrzynią biegów ^ 6), światła przeciwmgielne, światła przeciwmgielne |
| 5 | 50A Do obwodu wyłącznika zapłonu |
| 6 | Układ ABS 60A |
| 7 | Reflektory 30A |
| 8 | 15A Stop – sygnały |
| 9 | Sprzęgło elektromagnetyczne sprężarki klimatyzacji 10A |
| 10 | Silnik wentylatora skraplacza klimatyzacji 30A |
| 11 | rezerwa |
| 12 | 10A Sygnał do uruchomienia jednostki sterującej układu napędowego |
| 13 | Alarm 15A |
| 14 | 30A Silnik wentylatora chłodzącego |
Przekaźnik
Elementy przekaźnikowe montowane są opcjonalnie zarówno w blokach jak i poza nimi oraz po lewej i prawej stronie komory silnika (przekaźnik wentylatorów chłodzących, ogrzewania, ABS, świec żarowych itp.).
Jeśli chcesz pomóc w uzupełnieniu materiału lub masz jakieś pytania, pisz w komentarzach.
