Mazda 2 de (3 generacja) produkowana była w latach 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 i 2016. W tym czasie model przeszedł zmianę stylizacji. W tej publikacji pokażemy lokalizację wszystkich elektronicznych jednostek sterujących, szczegółowo omówimy skrzynki z przekaźnikami i bezpiecznikami Mazda 2 de. Udostępnimy ich schematy z opisem elementów i zdjęciami ich wykonania. Podświetl bezpiecznik zapalniczki.
Ilość elementów w pudełkach może się różnić i zależy od roku produkcji, regionu dostawy oraz poziomu wyposażenia. Sprawdź na diagramach lub innej dokumentacji technicznej.
Contents
Lokalizacja skrzynek

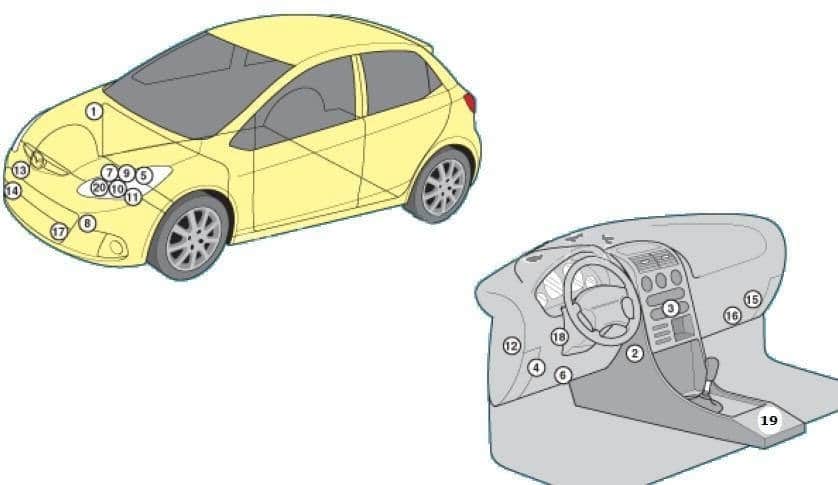

Ogólna lokalizacja
Opis
| 1 | Elektroniczna jednostka sterująca ABS |
| 2 | Rezystor silnika dmuchawy nagrzewnicy/klimatyzacji – pod deską rozdzielczą |
| 3 | Elektroniczna jednostka sterująca klimatyzatora |
| 4 | Jednostka sterująca zabezpieczeniem przed kradzieżą |
| 5 | Bateria akumulatorowa |
| 6 | Złącze diagnostyczne (DLC) |
| 7 | Elektroniczna jednostka sterująca silnikiem |
| 8 | Rezystor silnika wentylatora chłodzącego – w pobliżu radiatora |
| 9 | Skrzynka bezpieczników/przekaźników, komora silnika 1 |
| 10 | Skrzynka bezpieczników/przekaźników, komora silnika 2 |
| 11 | Skrzynka bezpieczników/przekaźników, komora silnika 3-diesel |
| 12 | Skrzynka bezpieczników/przekaźników, tablica przyrządów |
| 13 | Sygnał dźwiękowy 1 |
| 14 | Sygnał dźwiękowy 2 |
| 15 | Jednostka sterująca systemu dostępu bezkluczykowego |
| 16 | Wielofunkcyjna jednostka sterująca – funkcje: Światła przeciwmgielne, światła awaryjne, reflektory, kierunkowskazy, system kontroli zapiętych pasów bezpieczeństwa, wycieraczki |
| 17 | Czujnik temperatury otoczenia – za przednim zderzakiem |
| 18 | Jednostka sterująca wspomaganiem układu kierowniczego |
| 19 | Elektroniczna jednostka sterująca SRS |
| 20 | Elektroniczna jednostka sterująca skrzynią biegów – w sterowniku silnika |

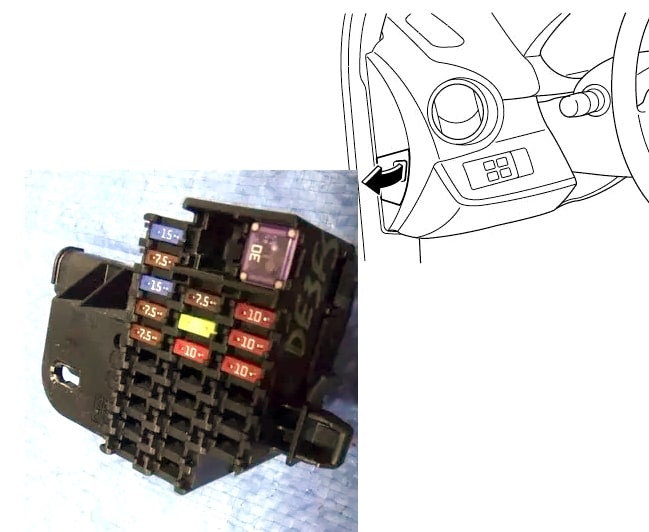

Skrzynka bezpieczników przedziału pasażerskiego
Znajduje się na końcu deski rozdzielczej, za osłoną ochronną.

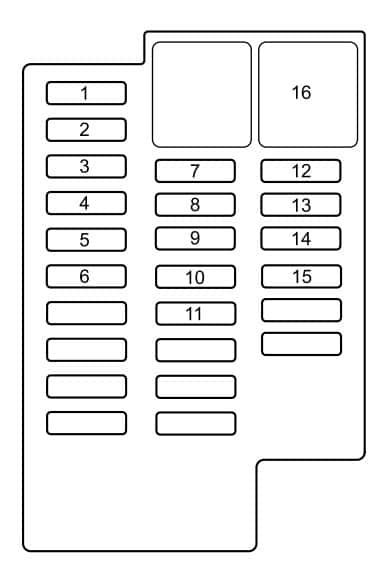

Schemat
Przeznaczenie
| 1 | 10А TCM – Elektroniczna jednostka sterująca skrzynią biegów |
| 2 | 7,5А ILLUMI – Podświetlenie tablicy przyrządów |
| 3 | 15A CIGAR – Zapalniczka do cygar , złącze akcesoriów |
| 4 | LUSTERKO 7,5A – Lusterka sterowane elektrycznie |
| 5 | 7,5A M.DEF – Podgrzewane lusterka |
| 6 | S.WARM – Podgrzewane siedzenia |
| 7 | 7,5AA/C – Klimatyzacja |
| 8 | 20А F.WIP – Wycieraczka i spryskiwacz szyby przedniej |
| 9 | R.WIP – Wycieraczka i spryskiwacz tylnej szyby |
| 10 | ROZRUSZNIK – Rozrusznik |
| 11 | LICZNIK 2 – Deska rozdzielcza |
| 12 | 10А PL – System zarządzania silnikiem |
| 13 | MIERNIK 10A – Zestaw wskaźników |
| 14 | 10A SAS – poduszka powietrzna, DSC |
| 15 | AUDIO 3 – Dźwięk |
| 16 | 30A P/W – Elektryczne szyby |
Bezpiecznik zapalniczki jest oznaczony numerem 3 i ma wartość 15 A.

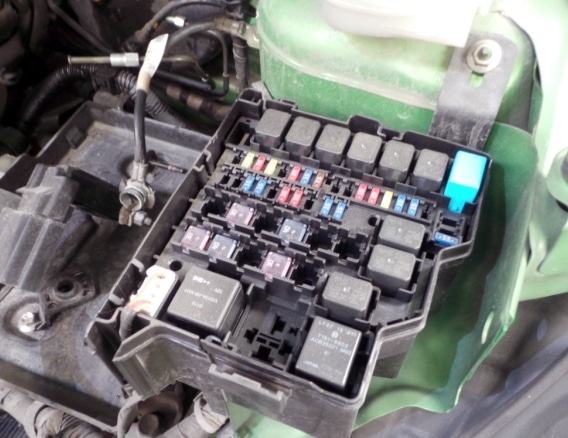

Skrzynka bezpieczników komory silnika
Znajduje się po lewej stronie komory silnika, obok akumulatora.

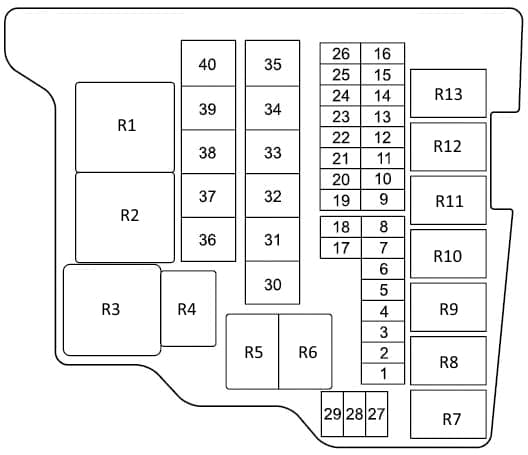

Schemat
Oznaczenie
| 1 | CIEPŁO PALIWA – Podgrzewanie paliwa |
| 2 | 15A POMPA PALIWA – Pompa paliwa |
| 3 | 15A F.FOG – Światła przeciwmgielne |
| 4 | 20A P/W – Elektryczne szyby |
| 5 | 10A RÓŻEK – Sygnał |
| 6 | 10A EG1 – System zarządzania silnikiem |
| 7 | 30A DSC-P – DSC |
| 8 | 20ADSC-V – DSC |
| 9 | Kondycjoner 7,5A MAG |
| 10 | 15A TYLNE – Światła tylne, światła pozycyjne, oświetlenie tablicy rejestracyjnej |
| 11 | 10A STOP – Sygnały stopu |
| 12 | 7,5A SWS – Poduszka powietrzna |
| 13 | 20A R.DEF – Ogrzewana tylna szyba |
| 14 | 10А ZAGROŻENIE – Lampy ostrzegawcze, kierunkowskazy |
| 15 | 20А D / L – Elektryczne zamki do drzwi |
| 16 | EOP |
| 17 | 15A ENG BAR – System zarządzania silnikiem |
| 18 | 15A ENGINJ – System zarządzania silnikiem |
| 19 | ENGINJ2 – System zarządzania silnikiem |
| 20 | H/LHI RH – Stopki halogenowe |
| 21 | H/LHI LH – Stopki halogenowe |
| 22 | DCDC3 — wyposażenie opcjonalne |
| 23 | 15A H/L LO RH – Reflektor przedni (prawy) |
| 24 | 15А H / L LO LH – Reflektor (lewy) |
| 25 | AUDIO2 — dźwięk |
| 26 | DSC-V2 |
| 27 | RÓG2 – Sygnał 2 |
| 28 | MIERNIK – Przyrządy |
| 29 | POKÓJ 15A – Oświetlenie wewnętrzne |
| 30 | GLOW – Świece |
| 31 | EWT |
| 32 | 40A IG KLUCZ 1 – Do ochrony różnych obwodów |
| 33 | WENTYLATOR 3 – Wentylator |
| 34 | 30A WENTYLATOR 2 – Wentylator chłodzący |
| 35 | WENTYLATOR 1 – Wentylator |
| 36 | INJ – Zarządzanie silnikiem |
| 37 | 30A IG KEY 2 – Do ochrony różnych obwodów |
| 38 | Napęd na 4 koła |
| 39 | ABS DSC-P2 – ABS |
| 40 | DMUCHAWA 30A – Wentylator klimatyzatora |
Przekaźnik
- Rezerwa
- Przekaźnik świecy żarowej
- Przekaźnik sterujący silnikiem
- Przekaźnik świateł drogowych reflektorów
- Przekaźnik świateł mijania reflektorów
- Przekaźnik tylnych świateł przeciwmgłowych
- Benzyna: Przekaźnik pompy paliwa
- Przekaźnik silnika dmuchawy nagrzewnicy
- rezerwa
- Przekaźnik klaksonu
- Przekaźnik klimatyzatora
- Przekaźnik rozrusznika
- Przekaźnik świateł przeciwmgłowych
Coś dodać? Napisz w komentarzach.
