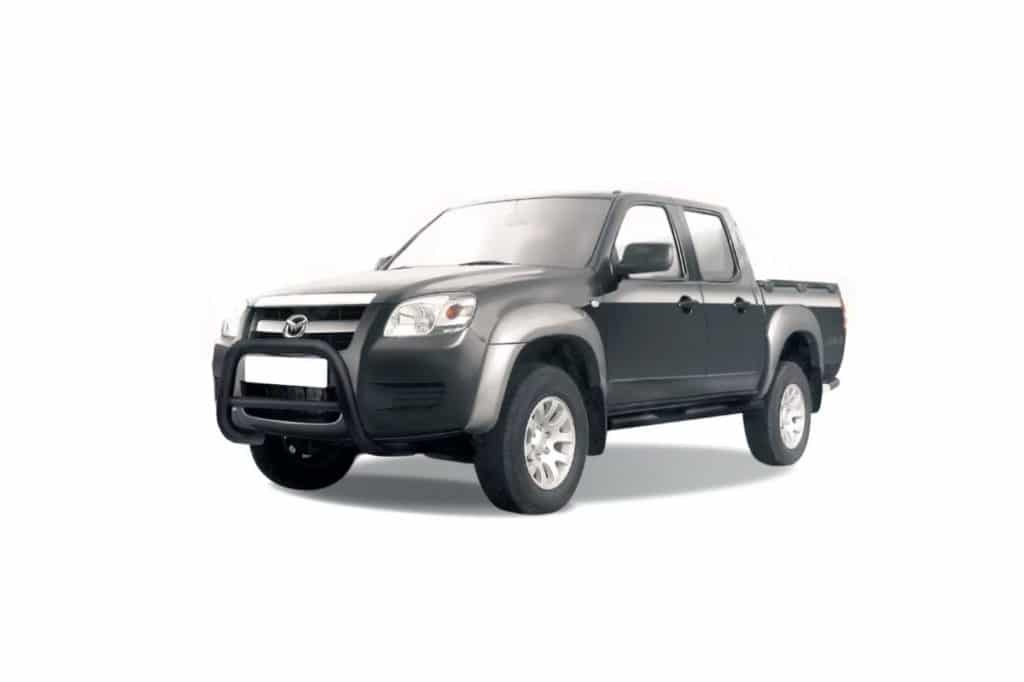

Pickup Mazda BT-50 1generacji był montowany w latach 2006, 2007, 2008, 2009, 2010 i 2011. Następna w produkcji jest Mazda BT 2 generacji. W tej publikacji szczegółowo rozważymy opisananie bezpieczników i przekaźników Mazda BT 50 ze schematami skrzynek, zdjęciami i ich lokalizacją. Zwróć uwagę na bezpiecznik zapalniczki.
Ilość elementów w skrzynkach oraz ich przeznaczenie mogą różnić się od prezentowanych i zależą od roku produkcji oraz poziomu wyposażenia.

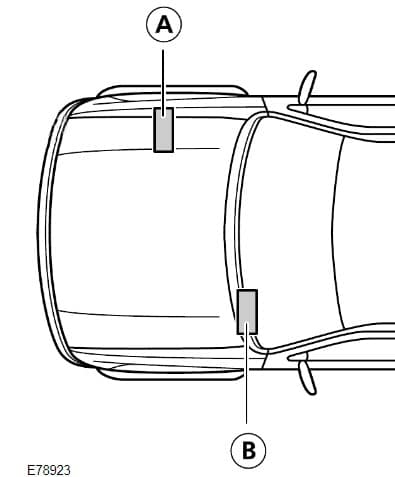

Model ten posiada 2 główne skrzynki z bezpiecznikami i przekaźnikami: w kabinie pasażerskiej oraz pod maską.
Contents
Komora silnika
Skrzynka bezpiecznikowa
Skrzynka bezpieczników znajduje się w pobliżu akumulatora.

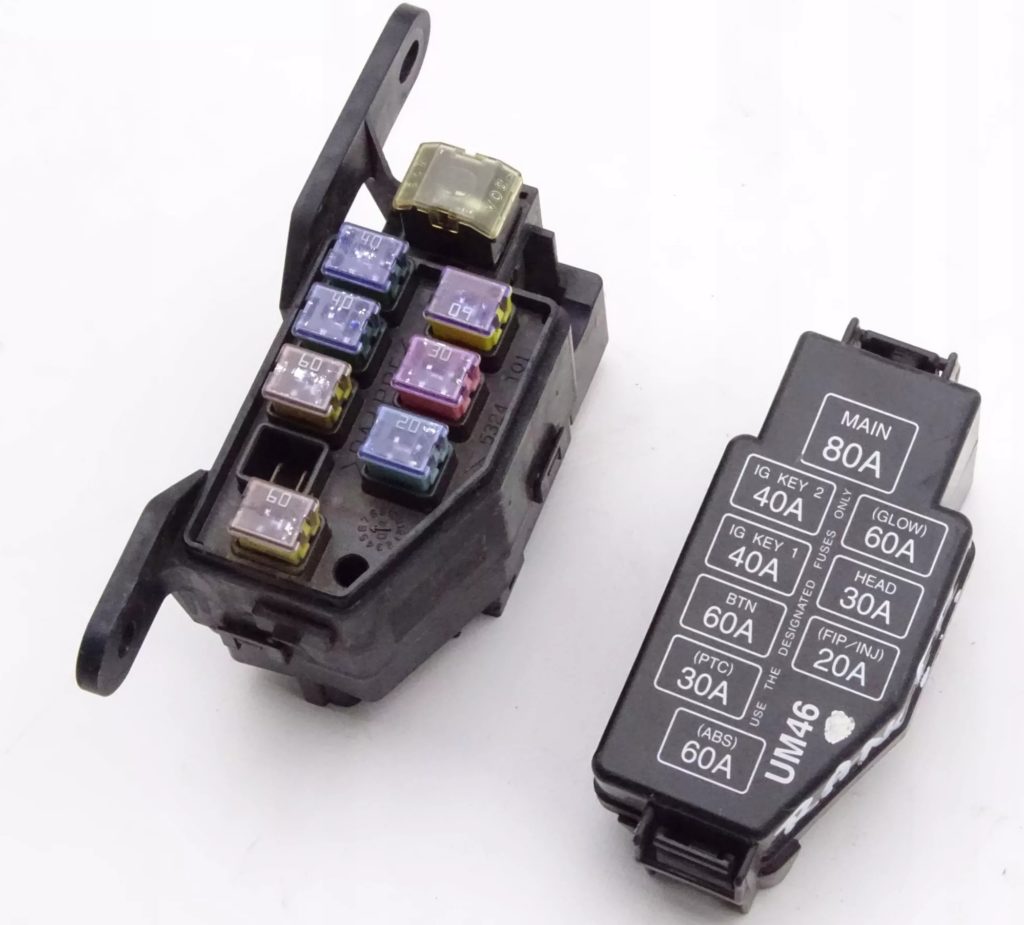

Zdjęcie poglądowe

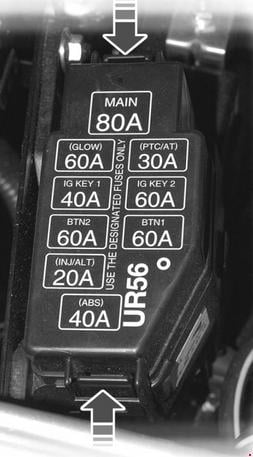

Schemat z okładki bloku

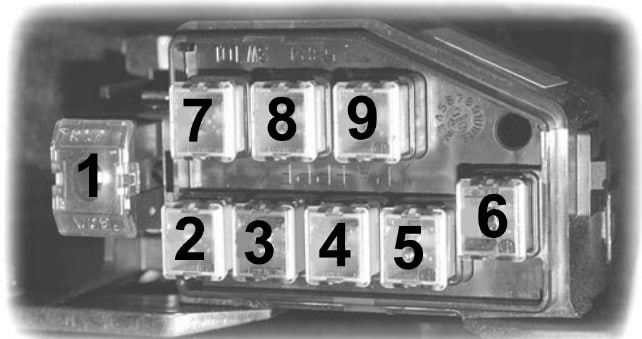

Schemat
Opis
| 1 | 80A GŁÓWNY – Aby chronić wszystkie obwody |
| 2 | 60A GLOW – Świece |
| 3 | 40A IG KEY 1 – Systemy zarządzania silnikiem, zestaw wskaźników, zapalniczka i elektrycznie sterowane szyby |
| 4 | 60A BTN – Światła GŁÓWNE – Reflektory |
| 5 | 20А INJ / ALT – Wtryskiwacze i układ paliwowy |
| 6 | 40A ABS – silnik elektryczny ABS, lampy ostrzegawcze, światła stopu |
| 7 | 30А PTC – Nagrzewnica paliwa, nagrzewnica pomocnicza |
| 8 | 60A IG KEY 2 – Układ klimatyzacji, wycieraczki i spryskiwacze |
| 9 | 60A BTN 1 – Układ klimatyzacji, podgrzewana tylna szyba lub centralny zamek lub elektrozawór ABS 1, lub elektrycznie sterowane szyby lub lampy tylnych świateł pozycyjnych lub świateł przeciwmgłowych |
Przedział pasażerski
Skrzynka bezpiecznikowa
Skrzynka bezpieczników znajduje się pod deską rozdzielczą za osłoną ochronną.

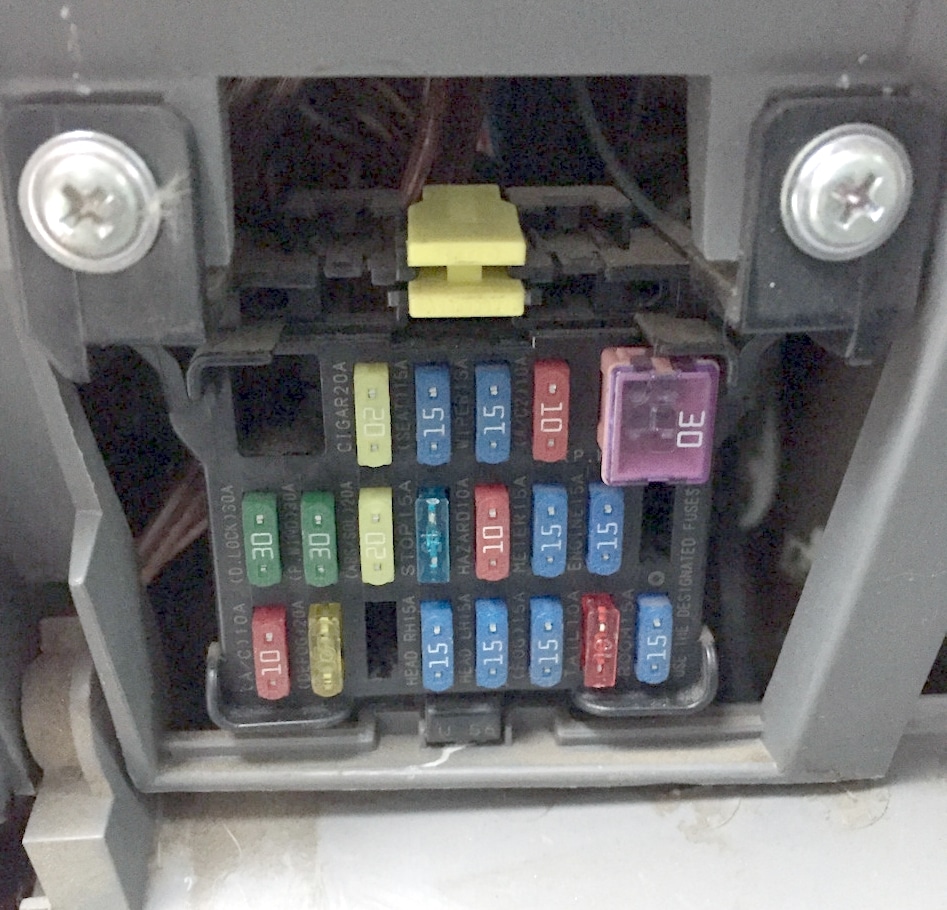

Zdjęcie poglądowe ich wykonania

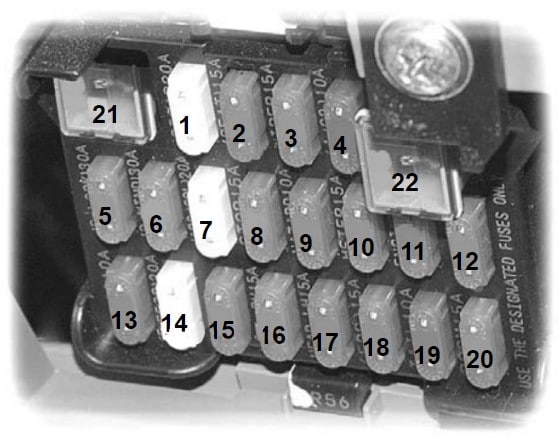

Schemat
Opis
| 1 | 20A Zapalniczka, system audio, elektryczny napęd lusterek zewnętrznych, dodatkowe gniazdko elektryczne |
| 2 | 15A Podgrzewane siedzenie |
| 3 | 15A Wycieraczki i spryskiwacze szyby przedniej |
| 4 | 10A Przekaźnik klimatyzacji i ABS |
| 5 | 30A Centralny zamek |
| 6 | 30A Elektryczne szyby |
| 7 | Zawór elektromagnetyczny ABS 20A |
| 8 | 15A Światła stopu i klakson |
| 9 | 10A Światła awaryjne |
| 10 | 15A Zestaw wskaźników, światła cofania, kierunkowskazy i automatyczna blokada piasty przedniego koła (RWF) |
| 11 | 15A Systemy zarządzania silnikiem |
| 12 | 5A Tempomat |
| 13 | 10A Sprzęgło elektromagnetyczne klimatyzacji |
| 14 | 20A Ogrzewana tylna szyba |
| 15 | 10A Tylne światło przeciwmgłowe |
| 16 | 15A Prawy reflektor |
| 17 | 15A Lewy reflektor reflektora |
| 18 | 15A Przednie światła przeciwmgielne |
| 19 | 10A Tylne światła postojowe, przednie światła postojowe, oświetlenie tablicy rejestracyjnej |
| 20 | 15A Lampy wewnętrzne i ostrzegawcze |
| 21 | rezerwa |
| 22 | 30A Elektryczne szyby |
Za zapalniczkę odpowiada bezpiecznik 1 20A.
Przekaźnik

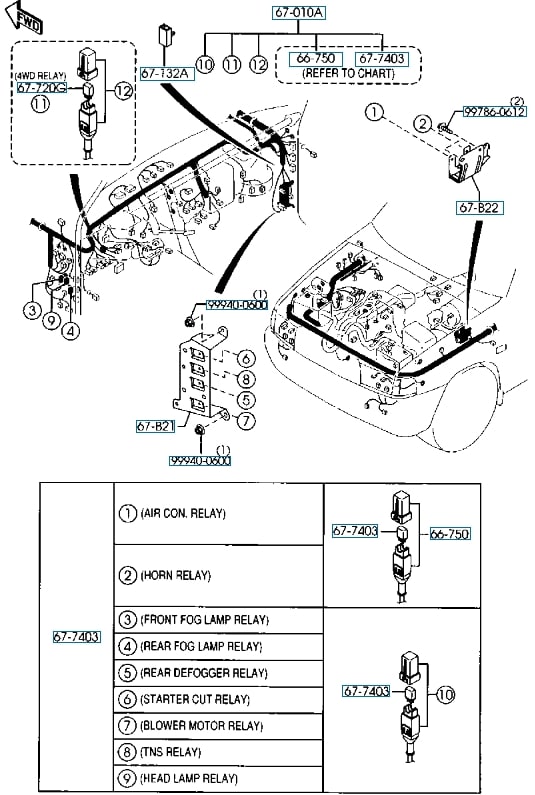

Ogólna lokalizacja przekaźnika
Przeznaczenie
- PRZEKAŹNIK KLIMATYZACJI – Przekaźnik klimatyzatora
- PRZEKAŹNIK KLAKSONU – Przekaźnik sygnału
- PRZEKAŹNIK PRZEDNICH ŚWIATEŁ PRZECIWMGIELNYCH – Przekaźnik przednich świateł przeciwmgłowych
- PRZEKAŹNIK TYLNYCH ŚWIATEŁ PRZECIWMGIELNYCH – Przekaźnik tylnych świateł przeciwmgielnych
- PRZEKAŹNIK TYLNEGO ODMGŁAWANIA – Przekaźnik ogrzewania tylnej szyby
- PRZEKAŹNIK ROZRUSZNIKA – Przekaźnik rozrusznika
- PRZEKAŹNIK SILNIKA DMUCHAWY – Przekaźnik silnika wentylatora
- TNS RELAY – Wymiary przekaźnika
- PRZEKAŹNIK LAMPY GŁÓWNEJ – Przekaźnik reflektora
