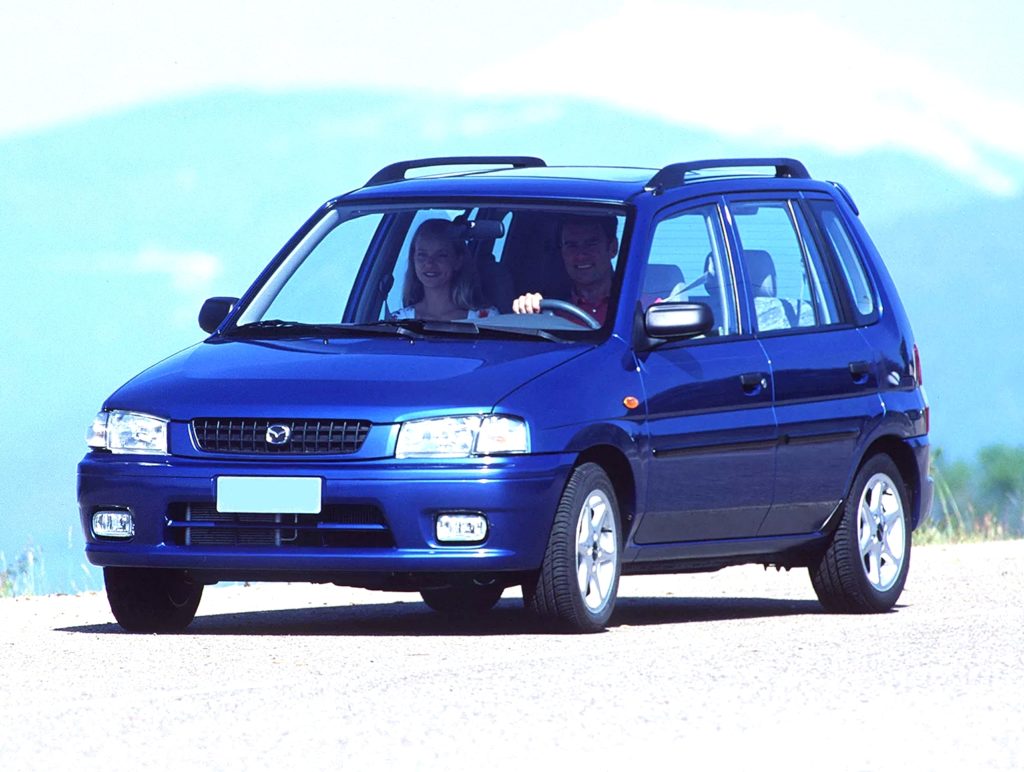

Mazda 2 pierwszej generacji była produkowana w latach 1996, 1997, 1998, 1999, 2000, 2001 i 2002. W tym artykule znajdziesz opis bezpieczników i przekaźników Mazdy 2 (1 generacji) wraz ze schematami skrzynek i lokalizacją. Podświetl bezpiecznik zapalniczki. Model ten znany jest także pod nazwą Mazda Demio DW .
Rzeczywiste oznaczenie elementów wydrukowane zostanie na pudełku lub jego okładce. Sprawdź przeznaczenie elementów.
Contents
Skrzynka bezpieczników przedziału pasażerskiego

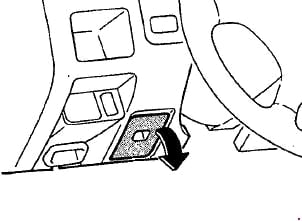

Znajduje się pod osłoną ochronną, na dole deski rozdzielczej, obok drążka kierowniczego.
Schemat z okładki pudełka
Schemat
Przeznaczenie
| A | 40A NAGRZEWNICA – Silnik dmuchawy nagrzewnicy |
| NA* | 30A WENTYLATOR – Wentylator chłodzący |
| NA** | 15А P.WIND – Elektryczne szyby |
| B* | 15А ZAGROŻENIE – Alarm |
| C** | 15А CIGAR – Gniazda do podłączenia urządzeń dodatkowych (zapalniczka) , zegar, magnetofon, sterowanie lusterkiem |
| D* | 20А DFOG – Ogrzewana tylna szyba |
| MI* | 10A M.DEF – Podgrzewane lusterka |
| MI** | 10A ILLUMI – Wymiary, podświetlenie numerów, światła postojowe, podświetlenie zestawu wskaźników |
| F | 40A ABS – ABS |
| G * | 15А DACH OTWARTY – Łukasz |
| G ** | 20A WIPER – Wycieraczki i spryskiwacze |
| H* | 15A A/C – Klimatyzacja |
| H** | 20А DFOG – Ogrzewana tylna szyba |
| I * | 20A WIPER – Wycieraczki i spryskiwacze |
| I ** | 15А DACH OTWARTY – Łukasz |
| J | 30А P.WIND – Drzwi wejściowe szklane elektryczne |
| K | 30А P.WIND – Elektryczna szyba tylnych drzwi |
| L | 10A R.WIP – Wycieraczka i spryskiwacz szyb tylnych drzwi |
| M | MIERNIK 15A – Kierunkowskazy, światła cofania, kierunkowskazy |
| N | 15A SILNIK – System zarządzania silnikiem |
| O* | 15А CIGAR – Gniazda do podłączenia urządzeń dodatkowych (zapalniczka) , zegar, magnetofon, sterowanie lusterkiem |
| O** | 30A WENTYLATOR – Wentylator chłodzący |
| R* | 10A ILLUMI 1 – Wymiary, podświetlenie numerów, światła postojowe, podświetlenie zestawu wskaźników |
| P ** | 15А ZAGROŻENIE – Alarm |
| Q* | 10A ILLUMI 2 – Wymiary, podświetlenie numerów, światła postojowe, podświetlenie zestawu wskaźników |
| Q** | 20A A/C – Klimatyzacja |
| R | 20А AD FAN – Dodatkowy wentylator klimatyzatora |
| S | 20A TYŁ – Wymiary, bezpiecznik ILLUMI, przednie światła przeciwmgielne |
| T | 20А D.LOCK – Zamek centralny |
| U | 10A STOP – Oświetlenie bagażnika, światła stopu, sygnał dźwiękowy |
| V | POKÓJ 10A – Oświetlenie wnętrza, głośniki, EGIC/U, oświetlenie bagażnika |
* – Samochody z kierownicą po lewej stronie
** – Samochody z kierownicą po prawej stronie
Bezpiecznik zapalniczki jest oznaczony jako CIGAR 15A.
Skrzynka bezpieczników komory silnika
Montowany po lewej stronie komory silnika, obok akumulatora.
Typ 1
Typ 2
Oznaczenie
- ABS – ABS
- GŁOWA – Reflektory
- INJ – Układ wtrysku paliwa
- GŁÓWNY – Główny bezpiecznik
- IG KEY – Zapalniczka, silnik, zestaw wskaźników, wycieraczka tylna, podgrzewana tylna szyba, wycieraczka przednia, szyberdach, elektrycznie sterowane szyby, klimatyzacja
- BTN – Oświetlenie wnętrza, centralny zamek, światła stop, światła pozycyjne
- NAGRZEWNICA – Nagrzewnica
Przekaźnik
Przekaźniki instaluje się poza powyższymi skrzynkami np.:
- przekaźnik klimatyzatora i wentylator skraplacza klimatyzatora
- przekaźnik wentylatora nagrzewnicy
- przekaźnik wycieraczek w samej klamce
- reszta znajduje się w kabinie pod deską rozdzielczą.
