Mazda Demio DY (2 generacja) produkowana była w latach 2002, 2003, 2004, 2005, 2006, 2007 i 2008 z oznaczeniami DY3R, DY3W , DY5R, DY5W. W tym czasie model został odnowiony. W naszej publikacji znajdziesz opis przekaźników i bezpieczników Mazda Demio dy wraz ze schematami skrzynek i zdjęćiami ich wykonania. Podświetl bezpiecznik zapalniczki. Schematy te są również odpowiednie dla właścicieli Mazdy Verisa .
Przeznaczenie elementów znajdujących się w pudełkach może różnić się od prezentowanego. Sprawdź na diagramach lub innej dokumentacji technicznej.
Generacja modelu nie jest odpowiednia? Oto opis 1 .
Contents
Skrzynka bezpieczników przedziału pasażerskiego
Skrzynka bezpiecznikowa

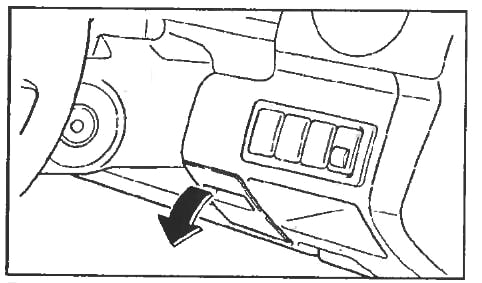

Znajduje się na dole deski rozdzielczej, niedaleko kierownicy, za osłoną ochronną.

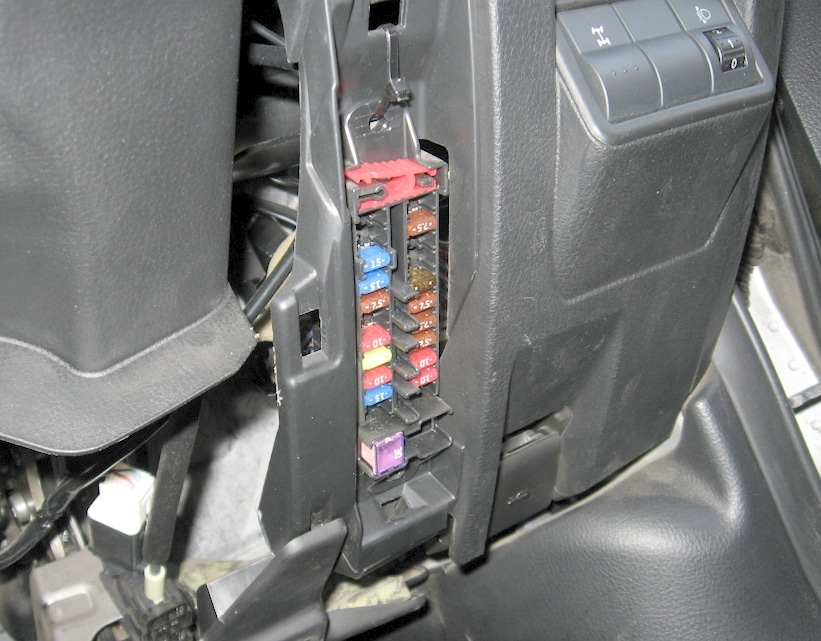

Zdjęcie

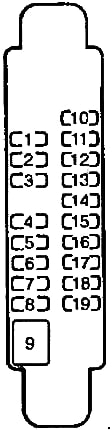

Schemat

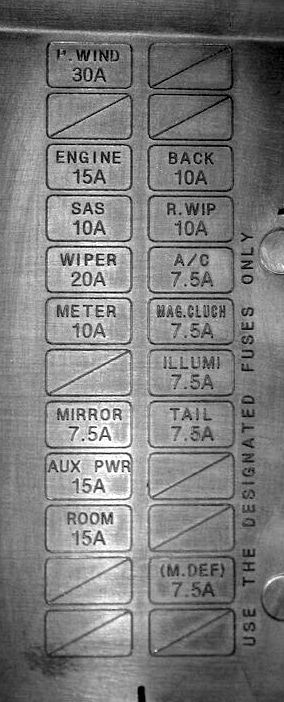

Schemat
Opis
| 1 | POKÓJ 15A – Oświetlenie wnętrza, oświetlenie bagażnika, radio |
| 2 | 15A CIGAR – Zapalniczka do papierosów |
| 2 | 15А AUX PWR – Gniazdo do podłączenia dodatkowego wyposażenia (Mazda Verisa) |
| 3 | LUSTERKO 7,5A – Elektryczny napęd lusterek bocznych, magnetofon |
| 4 | MIERNIK 10A – Zestaw wskaźników |
| 5 | 20A WIPER – Wycieraczki i spryskiwacze |
| 6 | 10A SAS – Aktywny system bezpieczeństwa (poduszki powietrzne) |
| 7 | 15A SILNIK – System zarządzania silnikiem |
| 8 | 15А OUT – Jednostka sterująca automatycznej skrzyni biegów (Mazda Demio) |
| 9 | 30A P.WIND – Podnośniki szyb z napędem elektrycznym |
| 10 | 7,5А M.DEF – Lusterka Boczne (Mazda Verisa, Mazda Demio od 2005 r.) |
| 11 | 15А S-WARM – Podgrzewane siedzenia |
| 12 | 7,5А ST.SIG – Zapłon, rozrusznik, start |
| 13 | 7,5A TYŁ – Światła pozycyjne, oświetlenie tablicy rejestracyjnej |
| 14 | 7,5A – Oświetlenie wnętrza, podświetlenie zestawu wskaźników |
| 15 | 7,5А MAG.CLUCH – Sprzęgło elektromagnetyczne sprężarki klimatyzacji |
| 16 | 7,5А А / С – Klimatyzator |
| 17 | 10A R.WIP – Wycieraczka i spryskiwacz szyb tylnych drzwi |
| 18 | 10A TYŁ – Światło cofania |
| 19 | DACH 25А – Luke * (Mazda Demio) |
Bezpiecznik zapalniczki jest oznaczony jako CIGAR 15A i ma numer 2.
Przekaźnik
Niektóre przekaźniki są instalowane w kabinie pasażerskiej poza skrzynką bezpieczników.

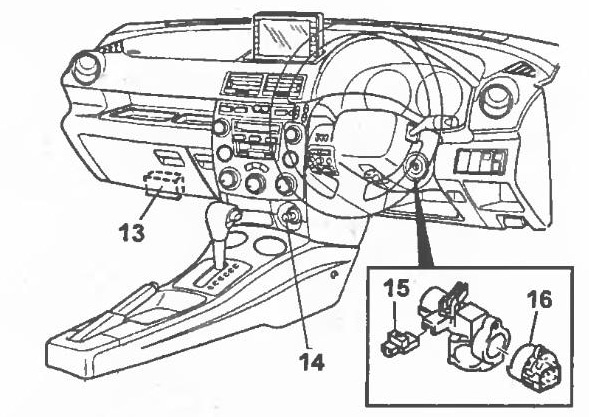

Ogólna lokalizacja
Oznaczenie
- 13 – kostka montażowa pod deską rozdzielczą od strony pasażera z przodu (przekaźnik silnika wycieraczek szyby przedniej, przekaźnik trybu pracy wycieraczek szyby przedniej na wysokich obrotach, przekaźnik pompy spryskiwacza szyby przedniej, przekaźnik silnika wycieraczki szyby tylnej, przekaźnik elektrycznej pompy spryskiwacza szyby tylnej, przekaźnik rozmiaru, przekaźnik dźwięku sygnał)
- 14 – zapalniczka
- 15 – czujnik obecności klucza w stacyjce
- 16 – blokada zapłonu.
Skrzynka bezpieczników komory silnika
Znajduje się po lewej stronie komory silnika.

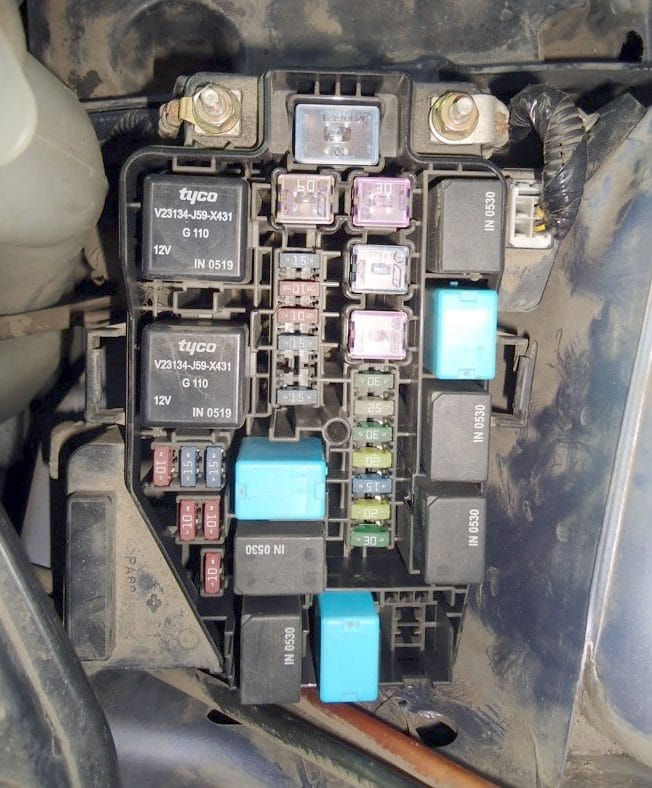

Zdjęcie poglądowe ich wykonania

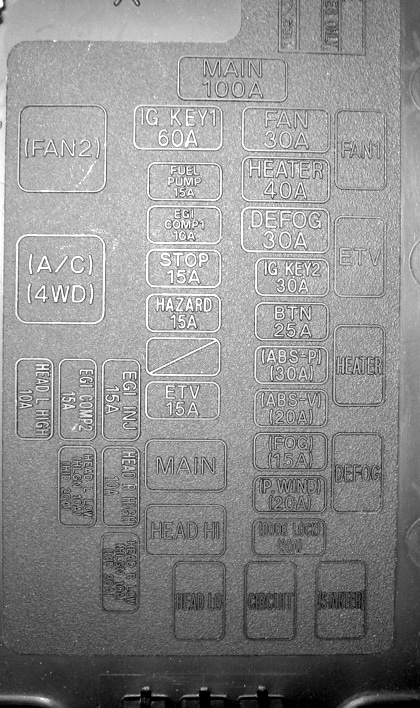

Schemat z okładki pudełka

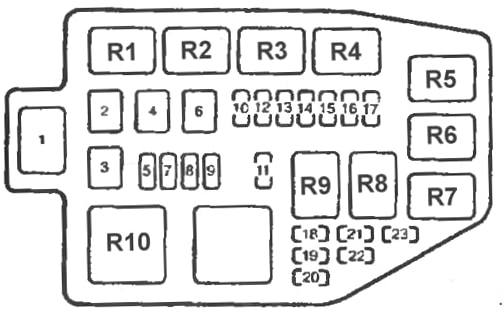

Schemat
Przeznaczenie
| 1 | 100A GŁÓWNY – Bezpiecznik główny |
| 2 | 30A WENTYLATOR – Silnik wentylatora skraplacza |
| 3 | 60A IG KEY1 – Bezpiecznik dla różnych obwodów |
| 4 | 40A NAGRZEWNICA – Nagrzewnica |
| 5 | 15A POMPA PALIWA – Pompa paliwa |
| 6 | 30А DFOG – Ogrzewana szyba tylnych drzwi |
| 7 | 10A EGI COMP1 – System zarządzania silnikiem |
| 8 | 15А STOP – Światła stopu i sygnał dźwiękowy |
| 9 | 15А ZAGROŻENIE – Alarm |
| 10 | 30A IG KEY2 – Bezpiecznik dla różnych obwodów |
| 11 | 15A ETV – Elektryczny siłownik przepustnicy (Mazda Verisa, Mazda Demio od 2005 r.) |
| 12 | 25A BTN – Bezpiecznik dla różnych obwodów |
| 13 | 30A ABS-P – Układ przeciwblokujący (ABS) |
| 14 | 20A ABS-V – Układ przeciwblokujący (ABS) |
| 15 | 15A FOG – Światła przeciwmgielne |
| 16 | 20А P.WIND – Napęd elektryczny windy stelowej |
| 17 | 30A ZAMEK DRZWI – Zamek centralny |
| 18 | 15A EGI INJ – System zarządzania silnikiem |
| 19 | 15A EGI COMP2 – System zarządzania silnikiem |
| 20 | 10А HEAD L HI – Światła drogowe (lewy reflektor) |
| 21 | 10A HEAD R HI – Światła drogowe (prawy reflektor) |
| 22 | 10A HEAD LLO HLGN – Światła mijania (lewy reflektor) |
| 22 | 20А HEAD LLO HID – Światła mijania (lewy reflektor) |
| 23 | 10А HEAD RLO HLGN – Światła mijania (prawy reflektor) |
| 23 | 20А HEAD RLO HID – Światła mijania (prawy reflektor) |
Przekaźnik
- R1 Przekaźnik nr 1 wentylator chłodzący
- R2 Przekaźnik klimatyzacji
- R3 Przekaźnik silnika wentylatora nagrzewnicy
- R4 Przekaźnik ogrzewania tylnej szyby
- R5 Przekaźnik rozrusznika
- R6 Przekaźnik pompy paliwa
- R7 Przekaźnik świateł mijania reflektorów
- R8 Przekaźnik świateł drogowych
- R9 Przekaźnik główny
- R10 Przekaźnik nr 2 wentylator chłodzący
Na tym kończymy ten materiał. Czy ci pomogli? Jeśli masz jakieś pytania, zadaj je w komentarzach.
