SUV Kia Mohave został wprowadzony w 2008 roku. Wyprodukowano w latach 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017. Następnie samochód został zmodernizowany. Wysyłane na cały świat. Znany również jako Kia Borrego . W tej publikacji sugerujemy zapoznanie się z oznaczeniami skrzynek bezpieczników i przekaźników Kia Mohave wraz ze schematami skrzynek i ich lokalizacją. Zwróć uwagę na bezpieczniki odpowiedzialne za zapalniczkę.
Przeznaczenie elementów pudełek może różnić się od prezentowanego i zależy od regionu dostawy oraz roku produkcji. Sprawdź przyporządkowanie według schematu znajdującego się z tyłu osłony ochronnej Twojej Kia Mohave .
Contents

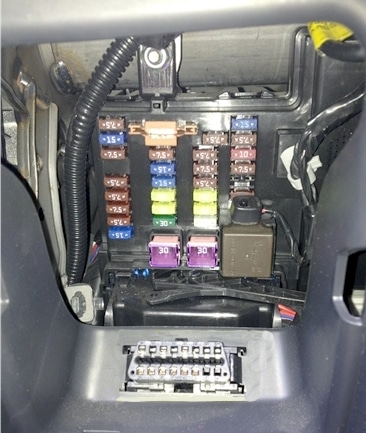

Przedział pasażerski

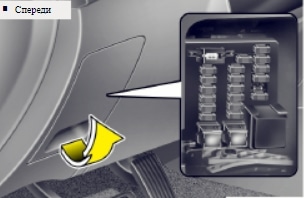

Znajduje się pod deską rozdzielczą po stronie kierowcy, za osłoną ochronną.

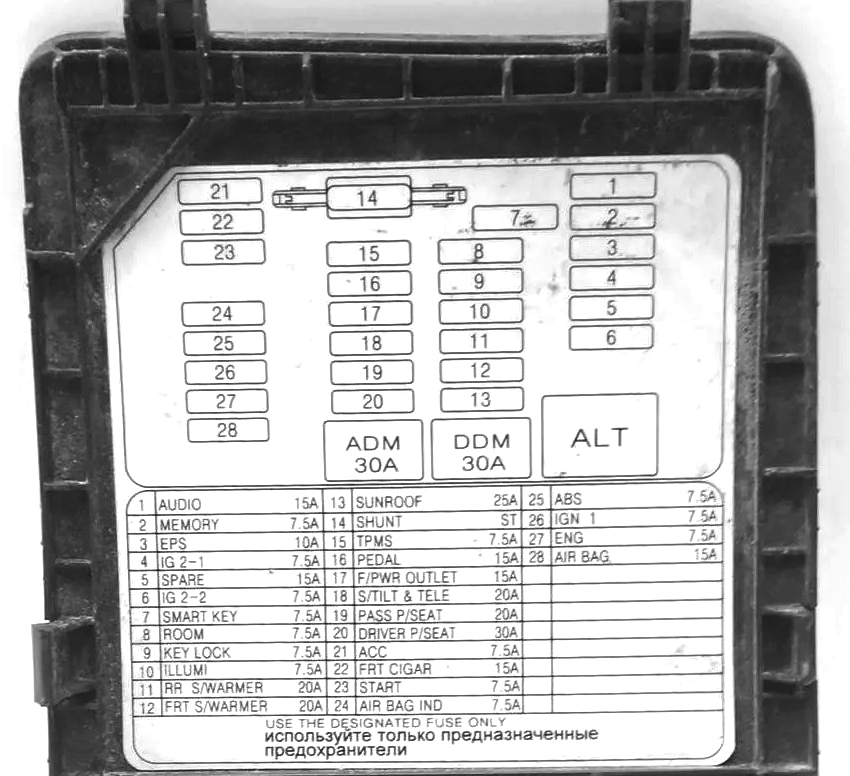

Schemat
Przeznaczenie
| AUDIO | 15A Jednostka główna audio, audio/wideo i nawigacyjna, moduł połączenia alarmowego MTS |
| PAMIĘĆ | Moduł sterujący 7.5AA/C dla przodu/tyłu, zestaw wskaźników (kierunkowskaz), moduł przedni, moduł tylny, moduł drzwi kierowcy/pasażera, moduł sterujący multimediami IP, moduł odchylania i wysuwania kierownicy, odbiornik RF |
| IG2-1 | Moduł sterujący klimatyzacji przedniej 7,5 A, przełącznik wielofunkcyjny, moduł ogrzewania siedzenia kierowcy/pasażera, czujnik deszczu, system surround, moduł sterujący inteligentnego kluczyka, skrzynka przekaźników (przekaźnik dmuchawy przód/tył), podjednostka E/R (przekaźnik dmuchawy chłodzenie 2, paliwo przekaźnik nagrzewnicy), moduł klimatyzacji kierowcy/pasażera |
| OGRZEWANY S / KOŁO | 15A Ogrzewanie kierownicy |
| IG2-2 | 7,5A Moduł sterujący klimatyzacji tylnej, moduł drzwi kierowcy/pasażera, MUF |
| OBD-II | Przełącznik Start/Stop 7,5A |
| POKÓJ | 7,5A Wyłącznik awaryjny, oświetlenie mapy, oświetlenie osłony przeciwsłonecznej, lewa/prawa osłona przeciwsłoneczna, moduł sterujący klimatyzacji przód/tył, oświetlenie konsoli sufitowej, światło tylne |
| K / ZABLOKUJ | Przełącznik trybu sportowego 7,5 A, moduł drzwi kierowcy/pasażera, zamek kluczyka zapłonu |
| ILLUMI | Oświetlenie 7,5 A |
| RR S/CIEPLEJ | 20A Przekaźnik ogrzewania tylnego siedzenia |
| OGRZEWANIE SIEDZEŃ | 20A Moduł ogrzewania siedzenia kierowcy, moduł ogrzewania siedzenia pasażera, moduł sterujący systemem klimatyzacji kierowca-pasażer |
| SZYB DACH | 25A Moduł szyberdachu |
| TPMS | 7,5A Moduł monitorowania ciśnienia w oponach |
| S/POCHYL | Moduł odchylania i rozkładania 20A |
| PRZEJDŹ P/SEAT | Przełącznik 20A, elektryczny fotel pasażera |
| KIEROWCA P/SEAT | 30A Wyłącznik zasilania fotela kierowcy, wyłącznik podparcia lędźwiowego kierowcy, moduł sterujący IMS |
| AKC | Jednostka główna audio, audio/video i nawigacyjna 7,5A, moduł połączenia alarmowego MTS, moduł sterujący inteligentnym kluczem, system widoku dookoła, WZMACNIACZ JBL |
| CYGAR FRT | Zapalniczka 15A |
| POCZĄTEK | 7,5 A Przekaźnik alarmu włamaniowego, przekaźnik rozruchu |
| PODUSZKA POWIETRZNA IND | 7,5A Zestaw wskaźników (wskaźnik poduszki powietrznej) |
| SEKCJA | Moduł sterujący układu ABS 7,5 A, moduł sterujący układu ESC, przekaźnik układu DBC, czujnik kąta skrętu kierownicy, przełącznik pasków uderzeniowych |
| IGN 1 | Reostat 7,5 A, moduł sterujący zawieszenia pneumatycznego, lusterko elektrochromatyczne, silnik wycieraczek przednich, moduł sterujący inteligentnym kluczykiem, uniwersalne złącze diagnostyczne, moduł połączenia alarmowego MTS, klakson asystenta parkowania tyłem, przełącznik asystenta parkowania tyłem, przełącznik trybu sportowego, audio, audio / wideo i jednostka nawigacyjna, włącznik świateł stop, czujnik poziomowania reflektorów, alternator, przełącznik wielofunkcyjny, moduł monitorowania ciśnienia w oponach, radar obszaru niewidocznego po lewej/prawej stronie, moduł pochylenia i przesunięcia kierownicy, moduł sterujący klimatyzacji przedniej, zestaw wskaźników , włącznik lampki ostrzegawczej filtra paliwa, moduł sterujący ostrzegania o opuszczeniu pasa ruchu, czujnik pomocy przy parkowaniu przód/tył |
| ANG | ECM 7,5 A, moduł sterujący skrzyni biegów, moduł ECM napędu na 4 koła, czujnik masy powietrza, moduł sterujący kluczyka inteligentnego, wyłącznik zapłonu, uniwersalne złącze diagnostyczne |
| PODUSZKA POWIETRZNA | Moduł sterujący SRS 15A |
| DDM | 30A Moduł drzwi kierowcy, elektryczny moduł bezpieczeństwa szyby drzwi kierowcy |
| ADM | 30A Czujnik drzwi pasażera, moduł bezpieczeństwa szyby elektrycznej podnośnika drzwi pasażera |
Za przednią zapalniczkę odpowiada bezpiecznik 15A FRT CIGAR.
Bagażnik

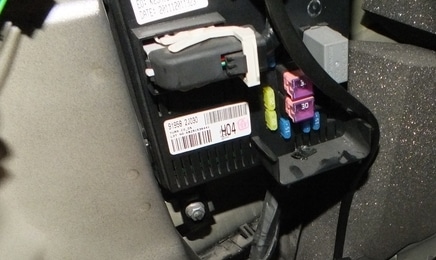

Znajduje się po lewej stronie bagażnika.

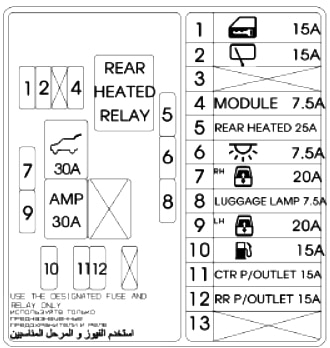

Schemat
Opis
| D/BLOK | 15A Przekaźnik blokowania/odblokowywania tylnych drzwi |
| WYCIERACZKA RR | 15A Przekaźnik silnika wycieraczki tylnej |
| MODUŁ 1 | 7,5A Przełącznik konsoli lewo/prawo |
| RR ODMGŁAWANIE | 25A Przekaźnik zapobiegający parowaniu tylnej szyby |
| RR P/WIN-RH | 20A Przekaźnik prawy tylny elektryczny podnośnik szyby (góra/dół) |
| BAGAŻ | Lampka oświetlenia bagażnika 7,5 A |
| RR P/WIN-LH | 20A Przekaźnik lewy tylny elektryczny podnośnik szyby (góra/dół) |
| DR PALIWA | 15A Przekaźnik klapki wlewu paliwa |
| WYJ/WYJ KONSOLI | Gniazdo zasilania 15 A na konsoli |
| RR WYJ | Tylne gniazdo zasilania 15 A |
| ZATRZASK ZASILANIA T/G | 30A Moduł sterujący klapą tylną |
| AMP | Wzmacniacz 30A JBL |
Do tylnej zapalniczki samochodowej (gniazdo) jest bezpiecznik 15A RR P/OUT.
Komora silnika
Główna skrzynka bezpieczników
Znajduje się po lewej stronie komory silnika.

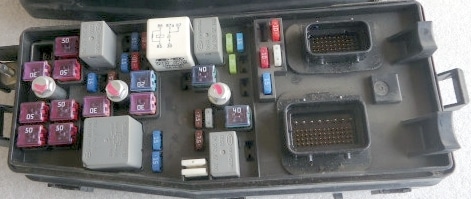

Zdjęcie poglądowe

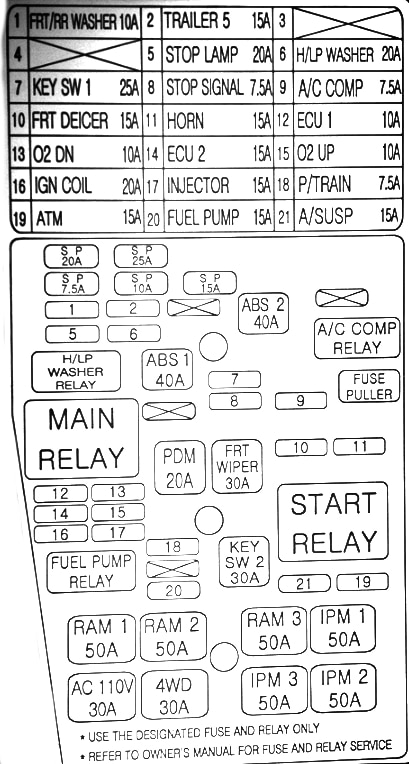

Schemat
Przeznaczenie
| PODKŁADKA FRT/RR | 10A Przekaźnik silnika spryskiwacza przód/tył, silnik spryskiwacza |
| ŚWIATŁO STOPU | Włącznik świateł hamowania 20A, przekaźnik DBC |
| KLUCZ SW 1 | 25A Kluczyk zapłonu, skrzynka przekaźników PDM (przekaźnik IG1, przekaźnik ACC) |
| SYGNAŁ STOP | Moduł sterujący układu przeciwblokującego 7,5 A, moduł sterujący ESP, ECM, moduł sterujący kluczykiem elektronicznym |
| KOMP.KLIMATYZACJI | Przekaźnik sprężarki 7.5AA/C |
| Odmrażacz FRT | 15A Przekaźnik odszraniacza przedniego |
| KLAKSON | Przekaźnik klaksonu 15A |
| ECU 1 | 10A ECM, czujnik MAF, moduł immobilizera, przekaźnik sprężarki klimatyzacji |
| 02 DN | 10A Czujnik tlenu nr 3, 4 |
| ECU 2 | 15A Zawór sterujący olejem, ECM, zawór kolektora dolotowego o zmiennej długości, elektromagnetyczny zawór sterujący oczyszczaniem |
| 02 W GÓRĘ | 10A Czujnik tlenu nr 1,2 |
| CEWKA IGN | 20A Cewka zapłonowa nr 1-6, kondensator nr 1,2 |
| WTRYSKIWACZ | 15A ECM, dysza nr 1-6 |
| P/POCIĄG | Skrzynka przekaźników głównych ECM 7,5 A (przekaźnik sygnału dźwiękowego alarmu) |
| POMPA PALIWOWA | 15A Przekaźnik pompy paliwa |
| bankomat | 15A TSM |
| A/ZAS | 15A Moduł sterujący zawieszenia pneumatycznego |
| ABS2 | 40A Moduł sterujący układu przeciwblokującego, moduł sterujący ESP |
| ABS 1 | 40A Moduł sterujący układu przeciwblokującego, moduł sterujący ESP |
| PDM | 20A Inteligentny moduł sterujący kluczem |
| WYCIERACZKA PRZ | 30A Przekaźnik włączenia wycieraczki przedniej, przekaźnik góra/dół wycieraczki przedniej |
| KLUCZ SW 2 | Przekaźnik rozruchu 30A nr 1, wyłącznik zapłonu, skrzynka przekaźników PDM (przekaźnik IG2) |
| RAM 1 | 50A RAM (bezpiecznik środkowy 15A P/OUT, bezpiecznik tylny prawy 15A P/OUT, bezpiecznik pokrywy wlewu paliwa 15A, bezpiecznik tylny prawy 20A P/WINLH, bezpiecznik tylny prawy 20A P/WIN-RFI, bezpiecznik bagażnika 7,5 A) |
| RAM 2 | 50 A RAM (bezpiecznik 25 A odmgławiacza tylnego prawego, bezpiecznik 30 A siłownika zamka tylnej klapy, bezpiecznik 15 A zamka drzwi, bezpiecznik 15 A tylnej prawej wycieraczki) |
| RAM 3 | 50A RAM (zworka topliwa 30 A AMP) |
| IMP 1 | 50 A IPM (bezpiecznik oświetlenia 7,5 A, bezpiecznik 30 A DDM, bezpiecznik przedni nagrzewnicy 20 A S, bezpiecznik 7,5 A OBD-II, bezpiecznik szyberdachu 25 A, bezpiecznik zamka kluczykowego 7,5 A ALE) |
| IPM 2 | 50 A IPM (złącze topikowe ADM 30 A, bezpiecznik gniazda F 15 A, bezpiecznik pedału 15 A, bezpiecznik modułu pochylenia kierownicy i bezpiecznik teleskopowy 20 A S) |
| IPM 3 | 50 A IPM (bezpiecznik pamięci 7,5 A, bezpiecznik siedzenia kierowcy 30 A, bezpiecznik siedzenia pasażera 20 A, bezpiecznik tylnego prawego ogrzewania S 20 A, bezpiecznik przedziału 7,5 A, bezpiecznik systemu audio 15 A) |
| Napęd na 4 koła | Napęd na wszystkie koła 30A ECM |

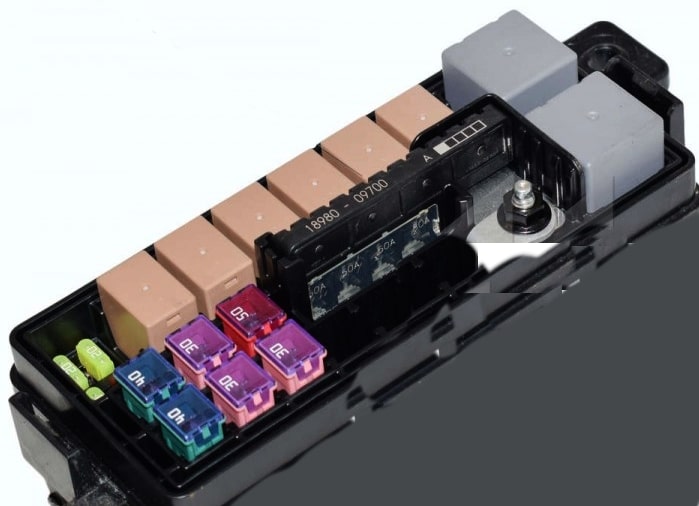

Dodatkowe pudełko

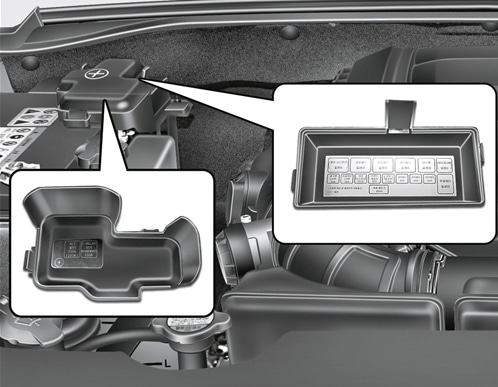

Znajduje się obok akumulatora.

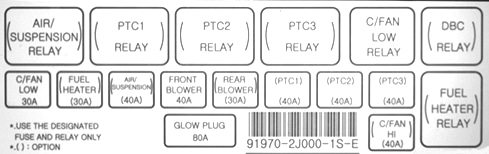

Schemat
Oznaczenie
| NISKI C/WENTYLATOR | 30A Przekaźnik dolnego wentylatora C |
| E/HAMULEC | Hamulce 30A |
| PRZEDNIA DMUCHAWA | 40A Przekaźnik wentylatora przedniego |
| TYLNA DMUCHAWA | 30A Przekaźnik wentylatora tylnego |
| C/FAN Cześć | 60A Przekaźnik górnego wentylatora C |
| ZAWIESZENIE PNEUMATYCZNE | 40A Przekaźnik zawieszenia pneumatycznego |
| PODGRZEWACZ PALIWA | 30A Ogrzewanie filtra paliwa |
| PTC1 PTC2 PTC3 | Termostat, grzejnik elektryczny do ogrzewania wnętrza |
Główny bezpiecznik
Na dodatnim zacisku akumulatora znajduje się główny bezpiecznik dużej mocy wykonany w formie wkładki topikowej.
