Kia Stinger produkowana była w latach 2017, 2018, 2019, 2020, 2021, 2022, 2023. W tym czasie model przeszedł aktualizację. W naszej publikacji można znaleźć opis bezpieczników i przekaźników Kia Stinger wraz ze schematami skrzynek bezpiecznikowych, ich lokalizacją oraz zdjęciami ich wykonania. Podkreślmy bezpiecznik odpowiedzialny za zapalniczkę.
Przeznaczenie bezpieczników i przekaźników może różnić się od prezentowanego i zależy od roku produkcji oraz poziomu wyposażenia elektrycznego Twojego samochodu.
Contents
Przedział pasażerski

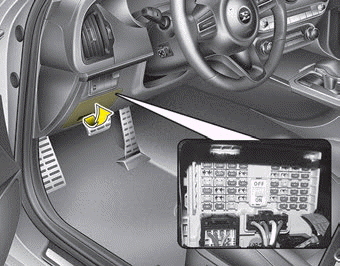

Wewnątrz samochodu skrzynka bezpieczników znajduje się w lewej dolnej części tablicy rozdzielczej, za osłoną zabezpieczającą.

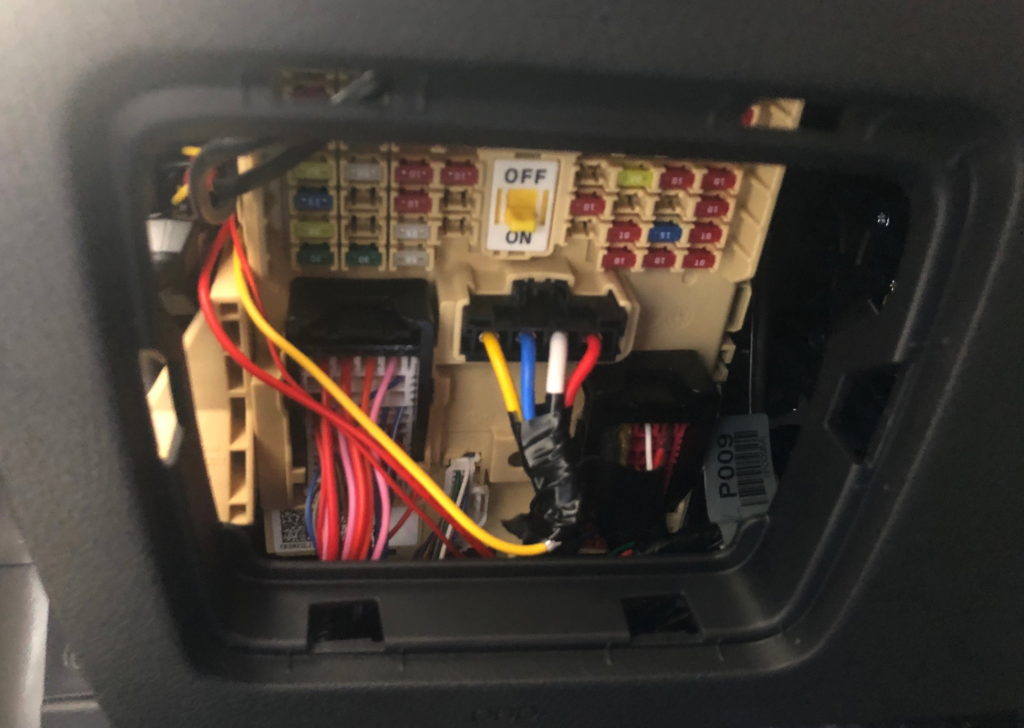

Sam blok będzie wyglądał mniej więcej tak.

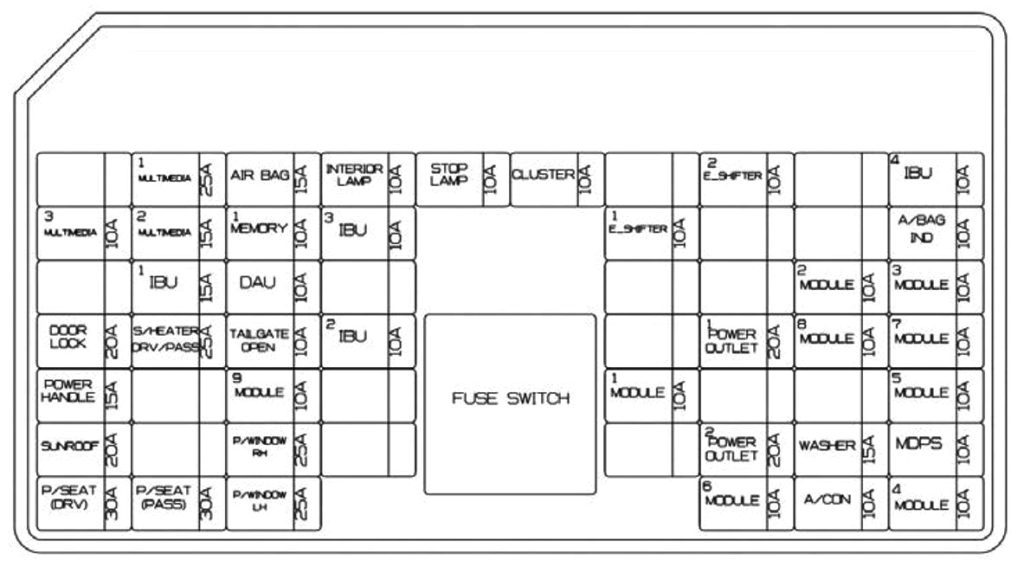

Schemat
Opis
| MULTIMEDIA 1 | Przetwornica DC na DC 25A (audio) |
| PODUSZKA POWIETRZNA | 15A Moduł sterujący SRS (dodatkowy system zabezpieczający) |
| LAMPA WEWNĘTRZNA | 10A Lampa sufitowa w konsoli, Lampa środkowa wnętrza, Lampka wewnętrzna, Przełącznik lampki nocnej, Lewa/prawa rączka, Lampa bagażnika, Lewa/prawa rączka, Lampka schowka podręcznego, Lampka w drzwiach kierowcy/pasażera, Lampa w drzwiach kierowcy/pasażera , Lampa nożna kierowcy/pasażera |
| ŚWIATŁO STOPU | 10A IBU, włącznik świateł hamowania |
| GRUPA | 10A Zestaw wskaźników, wyświetlacz przezierny |
| PRZEKŁADNIA ELEKTRYCZNA 2 | 10A Dźwignia zmiany biegów elektronicznej automatycznej skrzyni biegów (IG1) |
| IBU 4 | 10A IBU (IG1) |
| MULTIMEDIA 3 | 10A Zestaw wskaźników, wyświetlacz przezierny, włącznik klimatyzacji |
| MULTIMEDIA 2 | Dźwięk 15A |
| PAMIĘĆ 1 | Moduł sterujący klimatyzacji 10 A, przełącznik klimatyzacji, wskaźnik bezpieczeństwa, wyświetlacz przezierny |
| IBU 3 | 10A IBU (B+) |
| PRZEKŁADNIA ELEKTRYCZNA 1 | 10A Dźwignia zmiany biegów elektronicznej automatycznej skrzyni biegów (B+) |
| A/TORBA IND. | 10A Zestaw wskaźników, poduszka powietrzna pasażera IND |
| IBU 1 | 15A IBU (B+) |
| DAU | Moduł drzwi kierowcy 10 A, lusterko zewnętrzne zasilania kierowcy/pasażera |
| MODUŁ 2 | 10A IBU (IG2) |
| MODUŁ 3 | Przełącznik dźwigni zmiany biegów automatycznej skrzyni biegów 10 A, moduł drzwi kierowcy, włącznik świateł hamowania |
| ZAMEK OD DRZWI | Przekaźnik zamka drzwi 20A, przekaźnik odblokowania drzwi, przekaźnik odblokowania dwuobrotowego |
| S/NAGRZEWNICA | 25A Moduł sterujący wentylowanych przednich siedzeń, moduł sterujący podgrzewanych przednich siedzeń |
| DRV/PASS | |
| BRAMA TYLNA | Przekaźnik pokrywy bagażnika 10A, przekaźnik korka wlewu paliwa, przełącznik panelu zagrożeń |
| IBU 2 | 10A Czujnik deszczu |
| GNIAZDO ZASILANIA 1 | 20A Gniazdo przednie nr 2 |
| MODUŁ 8 | Sterownik wentylatora chłodzącego 10 A (silnik BLDC), monitor otoczenia, moduł sterujący wentylowanego przedniego siedzenia, |
| 10A Moduł sterujący podgrzewanego siedzenia przedniego/tylnego | |
| MODUŁ 7 | 10A IBU, moduł ECS, AWD (napęd na wszystkie koła), ECM (elektroniczny moduł sterujący), moduł inteligentnego tempomatu, wskaźnik dźwigni zmiany biegów automatycznej skrzyni biegów, przełącznik konsoli (przód/góra), moduł ostrzegania o kolizji w martwym polu, kierownica lewa/prawa strona kierownicy, czujnik kąta skrętu kierownicy, moduł odchylania i teleskopowania kolumny kierownicy, kamera wielofunkcyjna, wyłącznik awaryjny |
| UCHWYT ZASILANIA | 15A Moduł sterujący odchylania i moduł teleskopowy |
| MODUŁ 9 | 10A Sterownik poduszki powietrznej lędźwiowej kierowcy |
| MODUŁ 1 | Złącze łącza danych 10 A, przełącznik konsoli (górny), moduł sterowania lampą |
| MODUŁ 5 | Moduł sterujący klimatyzacji 10 A, przełącznik klimatyzacji, system audio, reflektor, lewa/prawa rączka, niskonapięciowy przetwornik DC/DC (audio/wzmacniacz (wzmacniacz)), lusterko elektrochromowe, wzmacniacz (wzmacniacz), wbudowany sterownik Moduł sterujący systemu pamięci, moduł wentylowanych elementów sterujących przednich siedzeń, przód/tył |
| Moduł sterujący podgrzewanego siedzenia | |
| SZYB DACH | 20A Sterownik szyberdachu (szkło) |
| P/OKNO PRAWE | Moduł podnośnika szyby pasażera 25 A, moduł podnośnika szyby tylnej, prawa strona klamki |
| GNIAZDO ZASILANIA 2 | 20A Gniazdo tylne |
| PRALKA | Przełącznik wielofunkcyjny 15A |
| MDPS | Jednostka MDPS (wspomaganie kierownicy) 10 A (R-MDPS (wspomaganie kierownicy)) |
| P/SEAT (DRV) | Moduł sterujący zintegrowanego systemu pamięci kierowcy 30A, moduł siedzenia kierowcy |
| P/SEAT (PASS) | Moduł siedzenia pasażera 30A |
| P/OKNO LEWE | Moduł podnośnika szyby kierowcy 25A, moduł podnośnika szyby tylnej, uchwyt po lewej stronie |
| MODUŁ 6 | 10 A IBU, niskonapięciowy przetwornik DC/DC (audio/AMP (wzmacniacz)), elektroniczna dźwignia zmiany biegów automatycznej skrzyni biegów (SBW (przełączanie przewodowe)), blok przyłączeniowy w komorze silnika (RLY. 4 – przekaźnik gniazdowy) |
| klimatyzacja | Moduł sterujący klimatyzacji 10 A, przełącznik klimatyzacji, blok przyłączeniowy komory silnika (przekaźnik dmuchawy) |
| MODUŁ 4 | Uchwyt reflektora 10A, lewa/prawa strona, moduł sterujący AFS, moduł automatycznego poziomowania reflektorów |
Za działanie zapalniczki odpowiadają bezpieczniki oznaczone jako POWER OUTLET. W bloku pod maską można zamontować jeszcze kilka bezpieczników.
Komora silnika

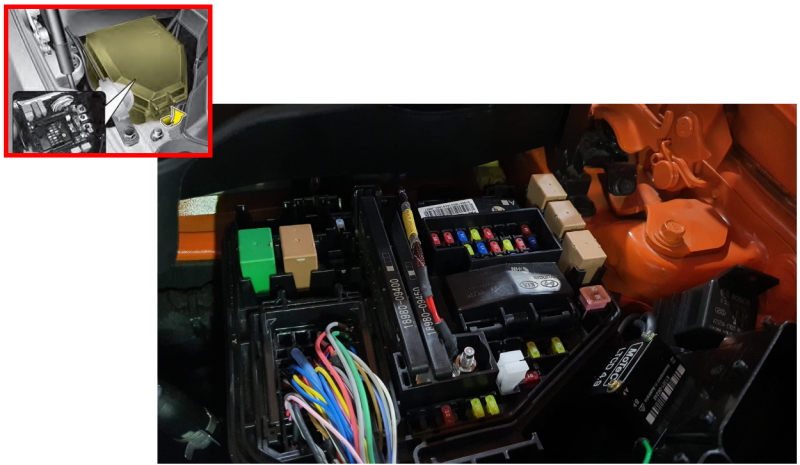

Pod maską po prawej stronie znajduje się skrzynka bezpieczników i przekaźników.

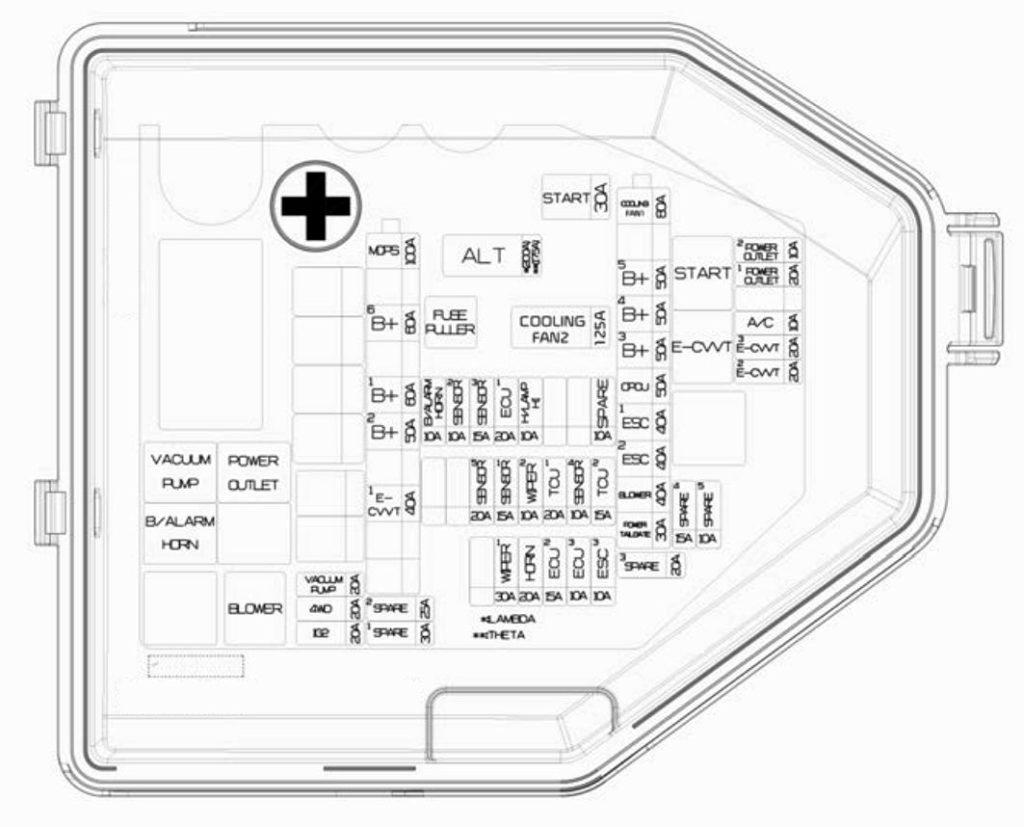

Schemat
Przeznaczenie
| ALT | Alternator 175/200A, wielobezpiecznik – WENTYLATOR CHŁODZĄCY 1 / B+5 / B+4 / B+3 / OPCU / ESC1 / ESC2 / WENTYLATOR / ZASILANIE TYLNYCH DRZWI |
| WENTYLATOR CHŁODZĄCY 2 | 125A [BLDC (bezszczotkowy silnik prądu stałego)] Sterownik wentylatora chłodzącego |
| POCZĄTEK | 30A Przekaźnik rozruchu |
| WENTYLATOR CHŁODZĄCY 1 | 80A [BLDC (bezszczotkowy silnik prądu stałego)] Sterownik wentylatora chłodzącego |
| B+5 | Blok przyłączeniowy tablicy rozdzielczej 50 A (bezpiecznik – LAMPA STOP / Bezpiecznik LVAD / LAMPA WEWNĘTRZNA) |
| B+4 | Blok przyłączeniowy tablicy rozdzielczej 50 A (bezpiecznik – ZAMEK DRZWI / UCHWYT ELEKTRYCZNY / DACH SZYBKI / P/SEAT (DRV) / P/SEAT (PASS)) |
| B+3 | Blok połączeniowy tablicy rozdzielczej 50A (bezpiecznik – S/HEATER DRV/PASS / GATE GATE / MODULE9 / P/WINDOW RH / P/WINDOW LH) |
| OPCU | Falownik elektrycznej pompy olejowej 50A |
| ESC 1 | Moduł sterujący 40A ESC (elektroniczna kontrola stabilności). |
| ESC 2 | Moduł sterujący 40A ESC (elektroniczna kontrola stabilności), uniwersalne złącze testowe |
| DMUCHACZ | Przekaźnik wentylatora 40A |
| ELEKTRYCZNA BRAMA TYLNA | Moduł zasilania tylnej klapy 30A |
| MDPS | Jednostka MDPS (elektryczne wspomaganie kierownicy) 100 A |
| B+6 | 60A Przekaźnik sterowania silnikiem, bezpiecznik – SYGNAŁ/PODWÓJNY 1/H/LAMPA H/B/ALARM) |
| B+1 | Blok przyłączeniowy tablicy rozdzielczej 60 A (bezpiecznik – IBU1/IBU2) |
| B+2 | Blok przyłączeniowy tablicy rozdzielczej 50 A (bezpiecznik – E-SHIFTER1/MODULE1) |
| E-CVVT 1 | 40A [Silnik THETA II 2,0L T-GDI] Przekaźnik E-CVVT |
| POMPA PRÓŻNIOWA | 20A Przekaźnik pompy próżniowej |
| AWD | 20A AWD (napęd na wszystkie koła) ECM (elektroniczny moduł sterujący) |
| IG 2 | Przekaźnik 20A IG2 |
| GNIAZDO ZASILANIA 2 | Ładowarka USB 10 A z przodu/tyłu, gniazdko z przodu nr 2 |
| GNIAZDO ZASILANIA 1 | 20A Gniazdo przednie nr 1 |
| klimatyzacja | Moduł sterujący klimatyzacją 10A |
| E-CVVT 3 | 20A [Silnik THETA II 2.0L T-GDI] ECM (moduł sterujący silnika) |
| E-CVVT 2 | 20A [Silnik THETA II 2.0L T-GDI] ECM (moduł sterujący silnika) |
| ESC 3 | Moduł sterujący 10A ESC (elektroniczna kontrola stabilności), uniwersalne złącze testowe |
| ECU 3 | 10A ECM (moduł sterujący silnika) |
| ECU 2 | 15A ECM (moduł sterujący silnika) |
| KLAKSON | Przekaźnik klaksonu 30A |
| WYCIERACZKA 1 | Przekaźnik zasilania wycieraczek 30A |
| TCU 2 | 15A TCM (moduł kontroli skrzyni biegów) |
| CZUJNIK 4 | Przełącznik podciśnienia hamulca 10 A, przekaźnik pompy próżniowej, falownik elektrycznej pompy olejowej |
| TCU 1 | 20A TCM (moduł kontroli skrzyni biegów) |
| WYCIERACZKA 2 | 10A IBU (zintegrowana jednostka sterująca nadwozia), ECM (elektroniczny moduł sterujący) |
| CZUJNIK 1 | Tylny blok przyłączeniowy 15 A (przekaźnik pompy paliwa) |
| CZUJNIK5 | 20A [Silnik THETA II 2.0L T-GDI] Cewka zapłonowa nr 1/nr. 2/Nie. 3/Nie. 4 |
| [Silnik Lambda II 3.3L T-GDI] Cewka zapłonowa #1/#2/#3/#4/#5/#6 | |
| H/LAMPA WYSOKA | 10A Przekaźnik reflektorów (światła drogowe) |
| ECU 1 | 20A ECM (moduł sterujący silnika) |
| CZUJNIK 3 | 15A [Silnik THETA II 2.0L T-GDI] Czujnik tlenu (góra) |
| [Silnik Lambda II 3.3L T-GDI] Czujnik tlenu nr 2/#4 | |
| CZUJNIK 2 | 10A [Silnik THETA II 2.0L T-GDI] Termostat elektroniczny, zawór kontroli oleju, zawór elektromagnetyczny sterujący przedmuchem, elektromagnetyczny zawór sterujący RCV (zawór recyrkulacji), zawór zamykający kanister |
| – | |
| [Silnik Lambda II 3.3L T-GDI] Termostat elektroniczny, zawór elektromagnetyczny ciśnienia oleju, zawór kontroli oleju #1/#2/#3/#4 (dolot/wydech), RCV (sterowanie zaworem recyrkulacji), elektromagnetyczny zawór sterujący, kontrola oczyszczania Zawór elektromagnetyczny, zawór zamykający kanister | |
| B/KLAKSON ALARMOWY | Przekaźnik alarmowy 10A |
Sprawdź przeznaczenie elementów za pomocą schematu znajdującego się z tyłu pokrywy bloku.
Bagażnik
Skrzynka bezpiecznikowa

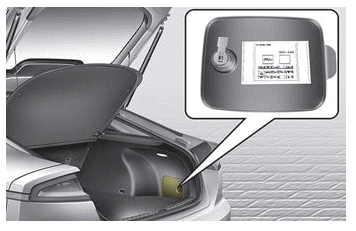

Montowany po przeciwnej stronie pod listwą boczną.

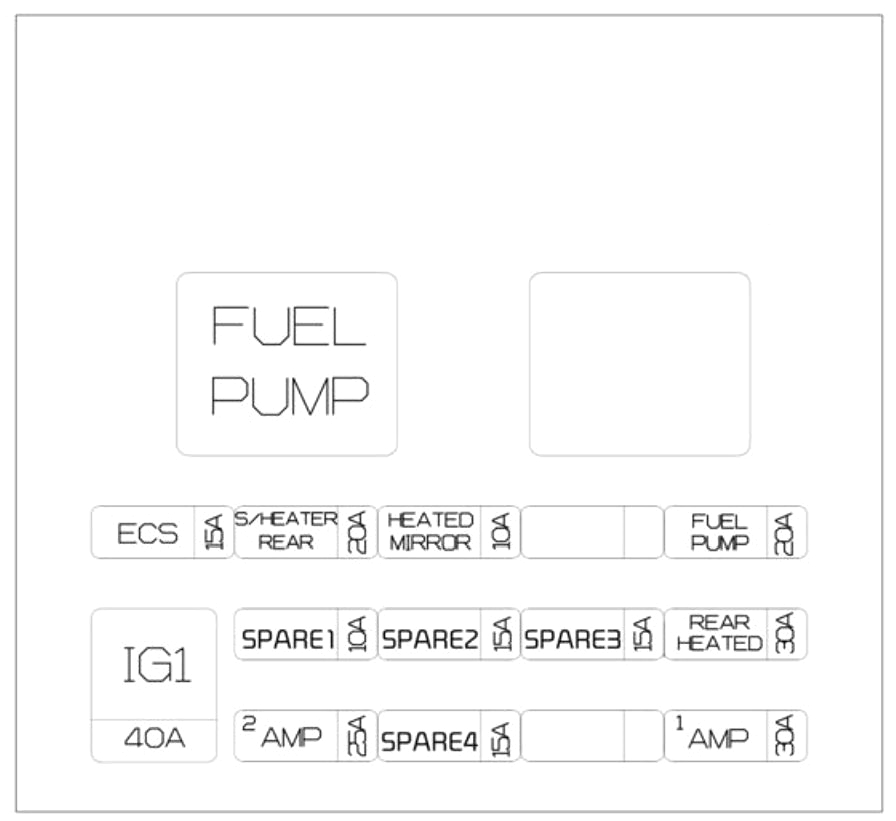

Schemat
Przeznaczenie
| ECS | 15A Jednostka ECS (elektroniczna kontrola zawieszenia). |
| S/NAGRZEWNICA | 20A Moduł sterujący ogrzewaniem tylnych siedzeń |
| TYŁ | |
| OGRZEWANY | Przełącznik klimatyzacji 10 A, zasilanie lusterka zewnętrznego kierowcy/pasażera |
| LUSTRO | |
| POMPA PALIWOWA | 20A Przekaźnik pompy paliwa |
| ZAPASOWE 1 | — |
| ZAPASOWE2 | — |
| ZAPASOWE3 | — |
| OGRZEWANIE TYŁU | 30A Przekaźnik ogrzewania tylnego |
| WZMACNIACZ 2 | 25A AMP (wzmacniacz) (MOBIS/PREMIUM) |
| ZAPASOWE4 | — |
| WZMACNIACZ 1 | Przetwornica DC-DC o niskim natężeniu 30 A (AMP (wzmacniacz)) |
| IG 1 | Przekaźnik 40A IG1/ACC |
Skrzynka bezpieczników zasilania
Skrzynka bezpieczników dużej mocy jest podłączona do dodatniego bieguna akumulatora.

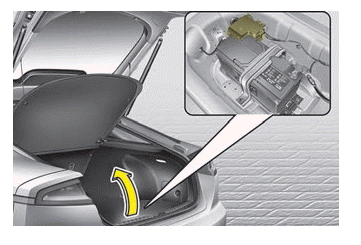

Lokalizacja

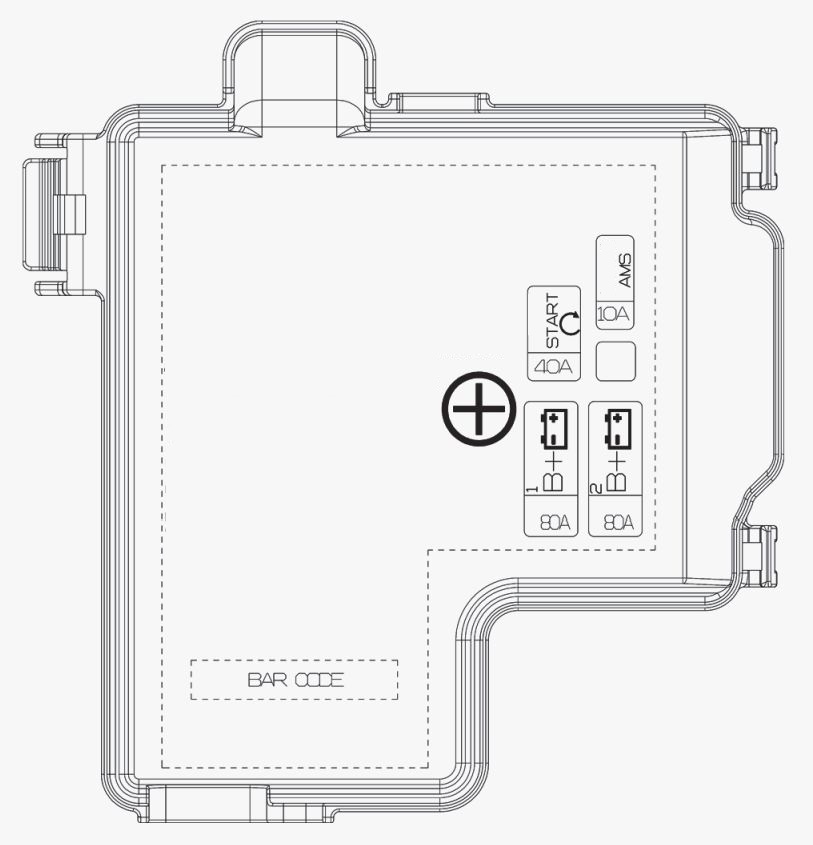

Schemat
Oznaczenie
| B+1 | Tylny blok przyłączeniowy 80A (bezpiecznik – POMPA PALIWA/TYLNA NAGRZEWNICA/AMP1) |
| B+2 | Tylny pomocniczy blok rozdzielczy 80A (bezpiecznik – ECS / S/HEATER REAR / IG1) |
| POCZĄTEK | 40A Blok przyłączeniowy komory silnika (przekaźnik gniazdowy), bezpiecznik -START/ECU2/TCU1) |
| AMS | Czujnik akumulatora 10A |
