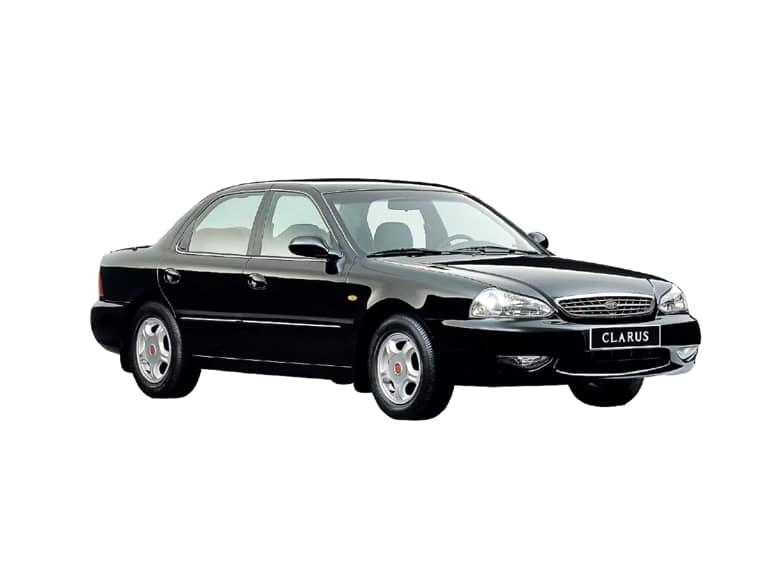

Kia Clarus (Kia Credos) to samochód klasy średniej, produkowany w latach 1995, 1996, 1997, 1998, 1999, 2000 i 2001 w wersjach nadwozia typu sedan i kombi, głównie z silnikami benzynowymi. W tym poście pokażemy oznaczenie bezpieczników i przekaźników Kia Clarus wraz ze schematami skrzynek i ich lokalizacją. Zwróć uwagę na bezpiecznik odpowiedzialny za zapalniczkę.

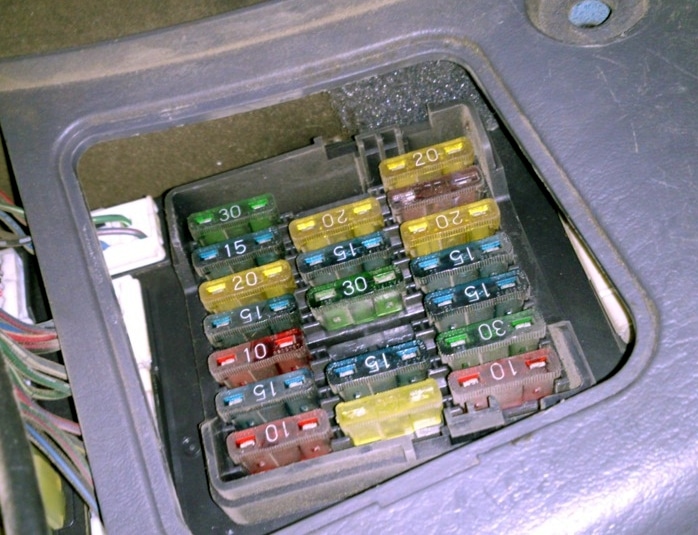

Przedział pasażerski
Znajduje się po lewej stronie pod deską rozdzielczą, za osłoną zabezpieczającą.

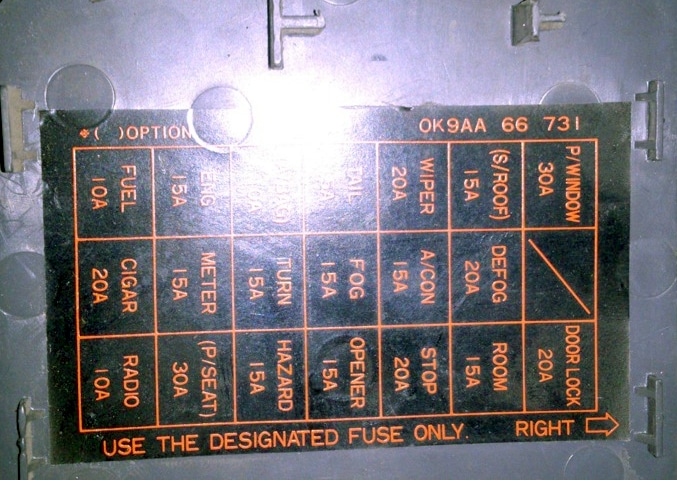

Rzeczywiste przypisanie dla Twojego modelu zostanie wydrukowane z tyłu osłony ochronnej.

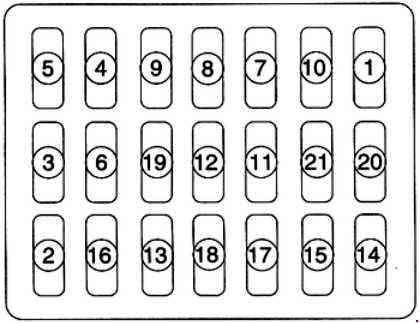

Schemat
Opis
1 | Elektryczny napęd szyb 30A |
2 | Odbiornik radiowy 10A |
3 | Zapalniczka 20A |
4 | Silnik 15A |
5 | Pompa paliwa 10A |
6 | Przyrządy pomiarowe 15A |
7 | Wycieraczka 20A |
8 | Światła boczne 15A |
9 | Poduszka powietrzna 10A |
10 | Górny właz 15A |
11 | Klimatyzator 15A |
12 | Światła przeciwmgielne 15A |
13 | Lampka ostrzegawcza 15A |
14 | Zamki drzwiowe 30A |
15 | Lampy wewnętrzne 15A |
16 | 30A (napęd siedzenia) |
17 | Światło stopu 20A |
18 | Siłownik zamka bagażnika 15A |
19 | Lampa kierunkowskazów 15A |
20 | 15A zapasowe |
21 | Ogrzewanie tylnej szyby 30A |
Za zapalniczkę odpowiada bezpiecznik nr 3, 20A.

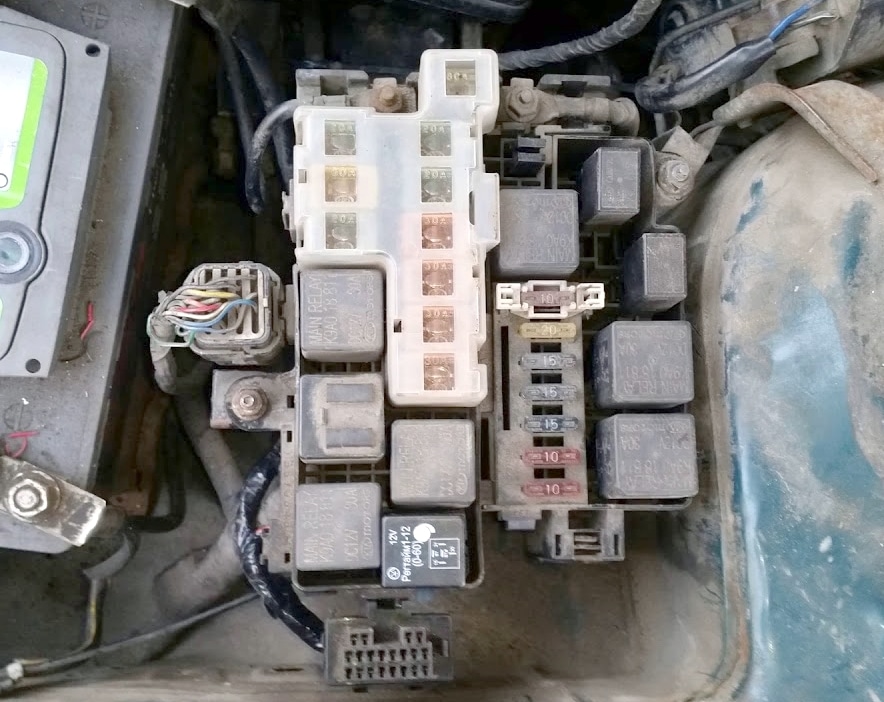

Komora silnika
Znajduje się po lewej stronie komory silnika, pod osłoną zabezpieczającą.

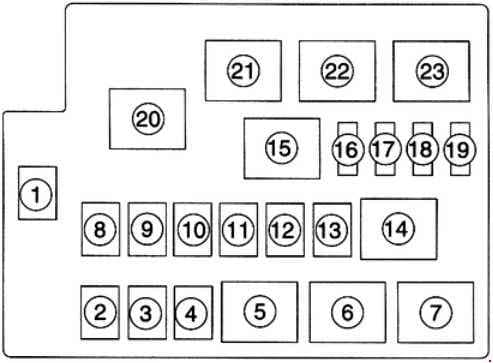

Schemat
Opis
1 | Główny 80A |
2 | Reflektory 20A |
3 | rezerwa |
4 | Wtryskiwacz 20A |
5 | Przekaźnik reflektorów |
6 | Przekaźnik wentylatora skraplacza |
7 | Przekaźnik wentylatora chłodzącego |
8 | Zapłon 50A |
9 | 20A ABS |
10 | Klimatyzator 30A |
11 | Wentylator chłodzący 30A |
12 | podgrzewacz |
13 | Bateria 60A |
14 | Przekaźnik klimatyzatora |
15 | Główny przekaźnik |
16 | Przekaźnik główny 15A |
17 | 20A ABS |
18 | Silnik 10A |
19 | Tylne lampy przeciwmgielne 10A |
20 | Przekaźnik klaksonu |
21 | Przekaźnik świateł przeciwmgłowych |
22 | Mały przekaźnik |
23 | Przekaźnik pompy paliwa |
Jest coś do dodania do materiału, to piszcie w komentarzach.
