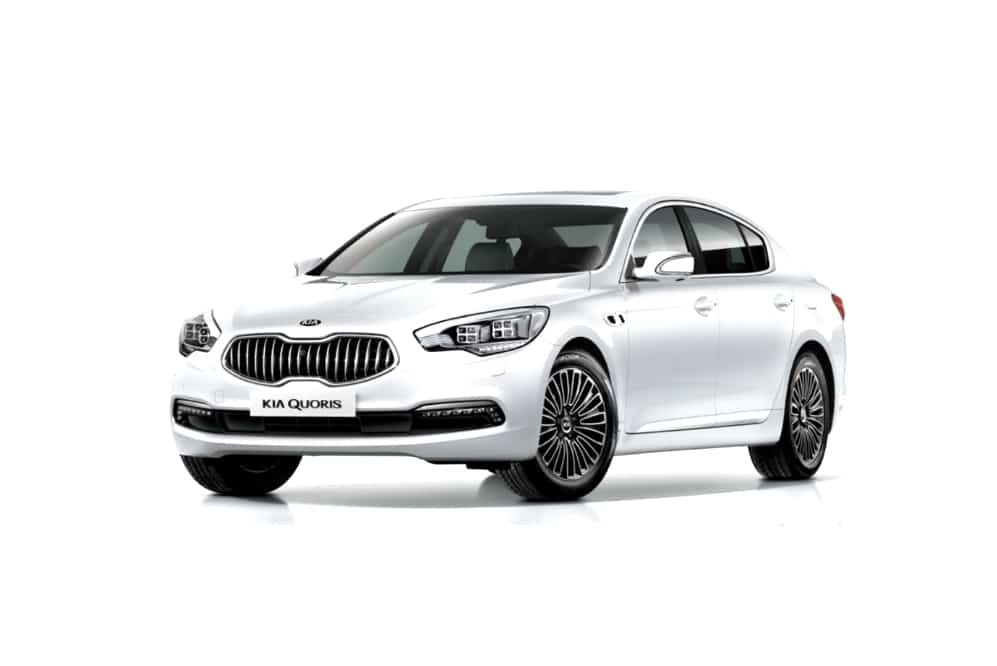

Samochód typu executive Kia Quoris produkowany był w latach 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021. W tym czasie model ten przeszedł 2 zmiany stylizacji. Quoris jest również znany jako K900 i K9 . W tym artykule znajdziesz oznaczenie bezpieczników i przekaźników Kia Quoris wraz ze zdjęciami i schematami skrzynek, w których się one znajdują. Podkreślmy bezpiecznik odpowiedzialny za zapalniczkę.
Ilość elementów w skrzynkach oraz ich przeznaczenie mogą się różnić i zależą od poziomu wyposażenia oraz roku produkcji. Sprawdź oznaczenie na schemacie z tyłu osłony ochronnej.
Contents
Przedział pasażerski

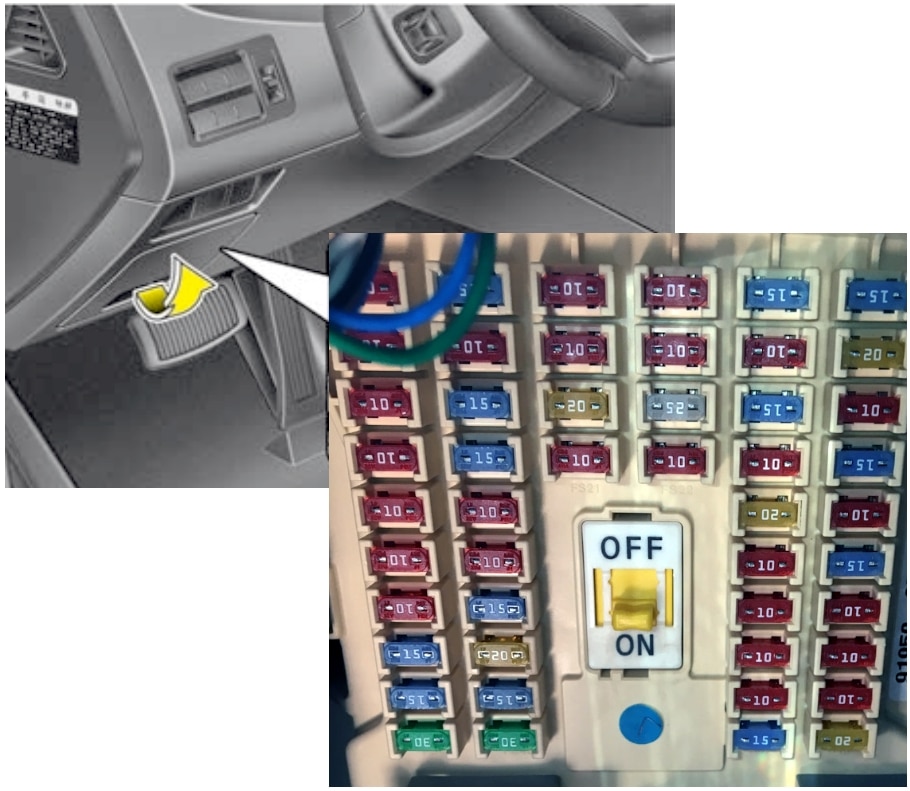

Znajduje się pod deską rozdzielczą po stronie kierowcy, za osłoną zabezpieczającą.

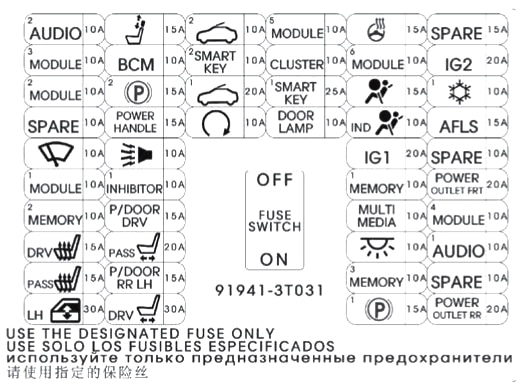

Schemat
Opis
| DŹWIĘK 2 | 10A Jednostka główna do audio/wideo i nawigacji |
| MODUŁ 3 | Moduł sterujący klimatyzacji 10A, lusterko elektrochromatyczne, przełącznik konsoli tylnego siedzenia, moduł sterowania dotykowego kierowcy, moduł klimatyzacji tylnego lewego / prawego, moduł sterujący IMS kierowcy / pasażera, moduł sterujący elektrycznie sterowanego siedzenia kierowcy, moduł sterujący ogrzewaniem tylnego lewego / prawego siedzenia , tylna inteligentna skrzynka interfejsu (moduł sterujący IPS) |
| MODUŁ 2 | 10A Moduł pochylania i wysuwania kolumny kierownicy, włącznik poduszki, włącznik świateł stop, przełącznik w konsoli automatycznej skrzyni biegów, włącznik elektrycznego hamulca postojowego, przełącznik w konsoli, inteligentny radar tempomatu, zawieszenie pneumatyczne, aktywny dławik, TPMS, PAS |
| ZAPASOWY | Rezerwa 10A |
| WYCIERACZKA | 10A Czujnik do automatycznego wykrywania światła i deszczu |
| MODUŁ 1 | 10A BCM, wyłącznik główny pokrywy bagażnika, wyłącznik na panelu dolnym |
| PAMIĘĆ 2 | 10A Zewnętrzny brzęczyk, inteligentne złącze kierowcy, inteligentne złącze pasażera |
| CIEPŁO NAPĘDU | 15A Moduł sterujący dotykowego kierowcy, moduł sterujący układu klimatyzacji kierowcy |
| PRZEJDŹ CIEPŁO | 15A Moduł klimatyzacji pasażera |
| OKNO LEWE | 30A Moduł podnoszenia szyby tylnej lewy, Moduł podnoszenia szyby tylnej lewy |
| ZAGŁÓWEK | 15A Aktywny czujnik zagłówka |
| BCM | 10A BCM, przełącznik wielofunkcyjny, przełącznik siedzenia kierowcy/pasażera, moduł tylnych drzwi |
| EPB 2 | 15A Moduł elektrycznego hamulca postojowego |
| P/UCHWYT | 15A Moduł pochylenia i przedłużenia kolumny kierownicy |
| B/ALARM | 10A BCM |
| INHIBITOR 1 | 10A Bez dźwigni zmiany biegów automatycznej skrzyni biegów: Przełącznik trybu sportowego Z dźwignią zmiany biegów automatycznej skrzyni biegów: Dźwignia zmiany biegów elektrycznej automatycznej skrzyni biegów |
| P/BY DRV | 15A Zamek drzwi kierowcy |
| PRZEJDŹ P/SEAT | BEZ IMS: Skrzynka przekaźników siedzenia pasażera Z IMS: Moduł sterujący IMS pasażera BEZ IMS: Skrzynka przekaźników siedzenia pasażera |
| P/BY RR LH | 15A Zamek tylnych lewych drzwi |
| DRV P/SEAT | 30A Zawór podparcia lędźwiowego kierowcy, przełącznik podparcia lędźwiowego kierowcy, moduł siedzenia kierowcy |
| S/DACH 2 | 10A Łukasz |
| INTELIGENTNY KLUCZ 2 | 10A Blok pręta metalowego (blok PCB 2) (przekaźnik P/N), moduł sterujący inteligentnego klucza |
| S/DACH 1 | 20A Łukasz |
| POCZĄTEK | 10A Przycisk Start/Stop |
| MODUŁ 5 | 10A Moduł widzenia dookoła, moduł wspomagania parkowania, zestaw wskaźników szyby przedniej, zawór podparcia lędźwiowego kierowcy, przełącznik konsoli tylnego siedzenia , moduł sterujący ogrzewaniem tylnych lewych/prawych siedzeń, moduł sterujący masażem tylnych lewych/prawych siedzeń, tylny inteligentny moduł interfejsu (zarządzanie IPS) |
| GRUPA | 10A Tablica przyrządów, tablica przyrządów na przedniej szybie |
| INTELIGENTNY KLUCZ 1 | Moduł sterujący inteligentnym kluczem 25A |
| PRZEZ LAMPĘ | 10A Moduł drzwi kierowcy, moduł drzwi pasażera |
| STR’G HTD | 15A Cewka grzewcza kolumny kierownicy |
| MODUŁ 6 | Moduł sterujący inteligentnym kluczykiem 10 A, BCM |
| TORBA | 15A Napinacz pasa kierowcy, Napinacz pasa pasażera, moduł sterujący SRS |
| A/TORBA IND | 10A Tablica przyrządów |
| IGN 1 | 20A Skrzynka bezpieczników i przekaźników E / R LH (BEZPIECZNIK: F20, F21, F23, F25, F26, F27) |
| PAMIĘĆ 1 | 10A Moduł sterujący IMS pasażera, moduł drzwi kierowcy/pasażera, przełącznik siedzenia kierowcy/pasażera, moduł tylnej klapy, lewy/prawy, moduł zasilania przedziału bagażowego, zestaw wskaźników, BCM, czujnik bezpieczeństwa, zegar analogowy, moduł sterujący klimatyzacji, Head-Up Wyświetlacz |
| MULTIMEDIA | Klawiatura 10A, nawigacja A/V, monitor przedni, TMU |
| LAMPA POKOJOWA | 10A Lampa tylna na nogi LH/RH, Lampa bagażnika LH/RH, Lampa na nogi kierowcy/pasażera, Lampa pokojowa, Lampa w konsoli sufitowej, Przełącznik przednich lamp LH/RH, Przełącznik świateł tylnego siedzenia LH/RH, Ozdoba LH/RH Lampa środkowa talerza bocznego , lampka w schowku |
| PAMIĘĆ 3 | Odbiornik radiowy 10A |
| EPB 1 | 15A Moduł elektrycznego hamulca postojowego |
| ZAPASOWY | Zapasowy |
| IGN 2 | 20A Skrzynka bezpieczników i przekaźników E / R LH (bezpieczniki: F29, F30) |
| A/CON 1 | Moduł sterujący klimatyzacją, jonizator, czujnik systemu AQS, czujnik obecności wnętrza |
| AFLS | 15A Adaptacyjny moduł oświetlenia przedniego, REFLEKTOR LH/PRAWY |
| ZAPASOWY | Zapasowy |
| P/ WYLOT FR | Zapalniczka przednia 20A |
| MODUŁ 4 | Elektryczna dźwignia zmiany biegów automatycznej skrzyni biegów 10 A, zegar analogowy, BCM, moduł widzenia dookoła, lampka w konsoli sufitowej, moduł wspomagania parkowania |
| DŹWIĘK 1 | 10A OEM A/V i panel nawigacyjny, moduł monitora przedniego/tylnego, klawiatura, moduł sterujący inteligentnym kluczem, przełącznik audio na tylnym siedzeniu, AMP, TMU |
| ZAPASOWY | Zapasowy |
| P/WYLOT RR | 20A Gniazdo dodatkowe, gniazdo przednie |
Za zapalniczkę i gniazdka dodatkowe odpowiadają bezpieczniki oznaczone jako P/OUTLET 20A.
Komora silnika

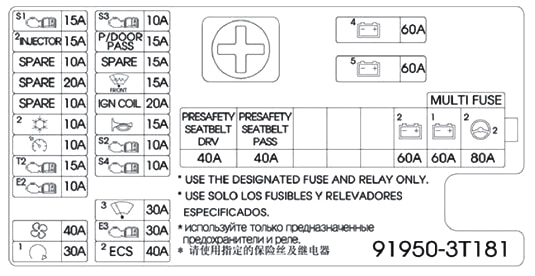

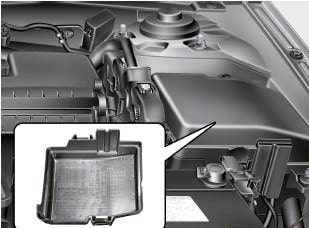

Skrzynka po stronie pasażera z przodu
Schemat

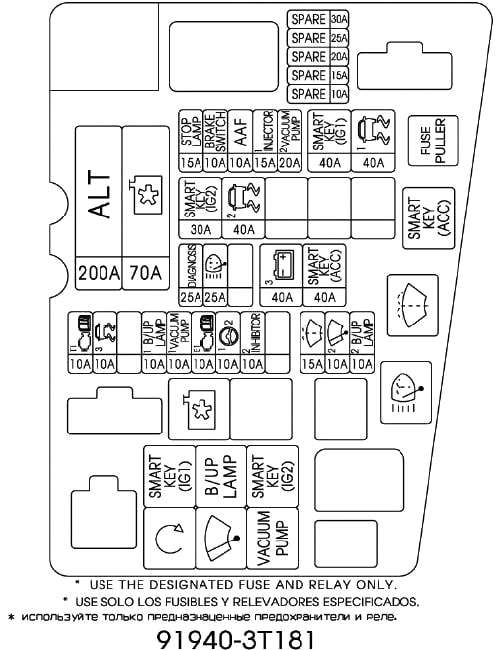

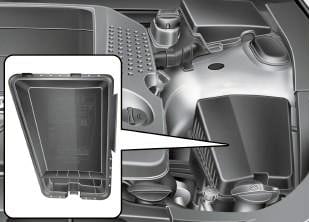

Skrzynka po stronie kierowcy
Schemat
Przeznaczenie
| Światło stopu | 15A | Moduł elektroniczny sygnału zatrzymania |
| Hamulec SW | 10 A | Przełącznik świateł stopu, moduł sterujący inteligentnego kluczyka |
| AAF | 10 A | Nieużywany |
| Wtryskiwacz 1 | 15A | Skrzynka napędu wtryskiwaczy |
| SMK (IGN1) | 40A | Skrzynka bezpieczników i przekaźników E/R lewa (RLY.5) |
| ESC 1 | 40A | Moduł sterujący ESC |
| ALT | 200A | Skrzynka bezpieczników i przekaźników E/R, lewa (bezpieczniki: F9, F15, F16, F18, F19), alternator |
| Chłodzenie | 70 A | Skrzynka bezpieczników i przekaźników E/R lewa (RLY.6) |
| SMK (IGN2) | 30A | Skrzynka bezpieczników i przekaźników E/R lewa (RLY.3) |
| ESC 2 | 40A | Moduł sterujący ESC |
| Diagnoza | 25A | Uniwersalne złącze kontrolne |
| H/Podkładka lampy | 25A | Nieużywany |
| Bateria 3 | 40A | Inteligentna skrzynka przyłączeniowa (bezpiecznik: F5, F6, F8, F9, F10) |
| SMK (ACC) | 40A | Skrzynka bezpieczników i przekaźników E/R lewa (RLY.9) |
| TCU 1 | 10 A | ECM, przełącznik zakresu skrzyni biegów, czujnik i przełącznik postoju skrzyni biegów |
| ESC 3 | 10 A | Czujnik kąta skrętu, moduł sterujący ESC |
| Lampa B/UP 1 | 10 A | Skrzynka bezpieczników i przekaźników E/R lewa (RLY.4) |
| Pompa próżniowa 1 | 10 A | Skrzynka bezpieczników i przekaźników E/R lewa (RLY.10), wyłącznik pompy próżniowej |
| Pompa próżniowa 2 | 20A | Skrzynka bezpieczników i przekaźników E/R lewa (RLY.10) |
| ECU 1 | 10 A | ECU |
| EHP 1 | 10 A | Moduł EHPS |
| Inhibitor 2 | 10 A | Przełącznik konsoli A/T, elektryczna dźwignia zmiany biegów ATM |
| Pralka | 15A | Skrzynka bezpieczników i przekaźników E/R lewa (RLY.8) |
| Wycieraczka 2 | 10 A | Skrzynka bezpieczników i przekaźników E/R lewa (RLY.1) |
| Lampa B/UP 2 | 10 A | Kamera cofania i lampa cofania, przełącznik konsoli A/T, lusterko elektrochromatyczne, jednostka główna A/V i nawigacji |

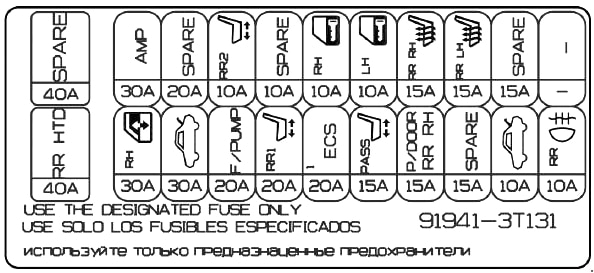

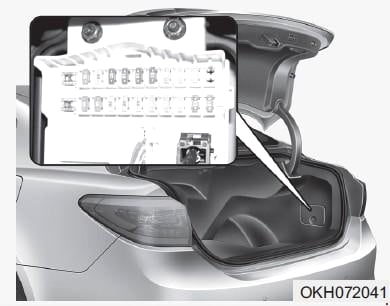

Bagażnik
Schemat
Na dodatnim zacisku akumulatora można również umieścić kilka bezpieczników: 10A czujnik akumulatora, 40A blok z metalowym prętem (blok PCB nr 2), 100A inteligentna tylna skrzynka przyłączeniowa.
