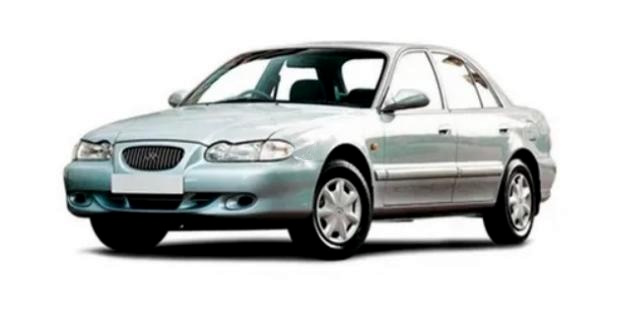

Hyundai Sonata trzeciej generacji był produkowany w latach 1993, 1994, 1995, 1996, 1997 i 1998 pod oznaczeniem Y3. W tym czasie model przeszedł lifting. Znany jest również pod nazwami Hyundai Marcia i Hyundai Sonica . W tym artykule opiszemy bezpieczniki i przekaźniki w Hyundaiu Sonacie 3 , w tym schematy blokowe, ich lokalizację oraz przykładowe zdjęcia. Zwrócimy uwagę na bezpiecznik odpowiedzialny za zapalniczkę.
Przypisanie i lokalizacja bezpieczników i przekaźników mogą różnić się od pokazanych na ilustracjach i zależą od roku produkcji, rodzaju wyposażenia elektrycznego oraz regionu dostawy pojazdu.
Przedział pasażerski

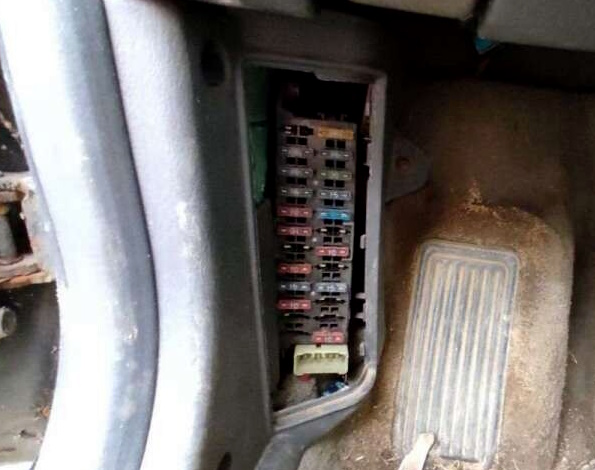

Wewnątrz pojazdu skrzynka bezpieczników znajduje się pod deską rozdzielczą na dolnym słupku, za osłoną ochronną po stronie kierowcy.

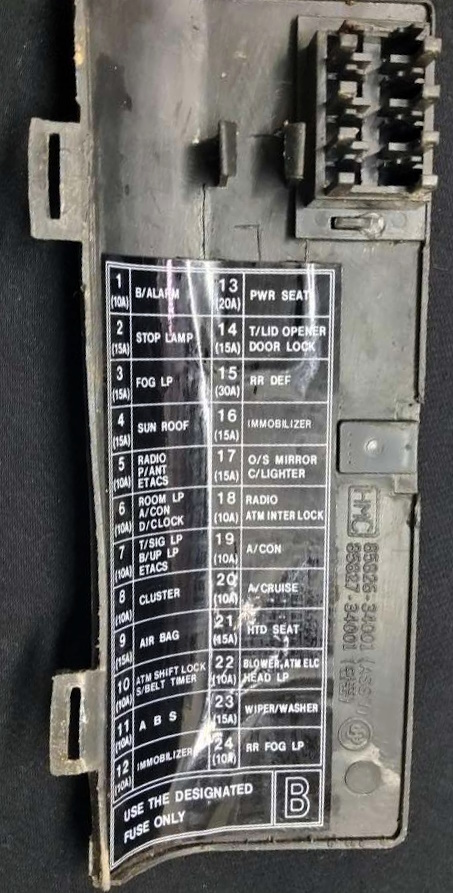

Sprawdź przeznaczenie poszczególnych elementów na schemacie znajdującym się z tyłu osłony ochronnej.

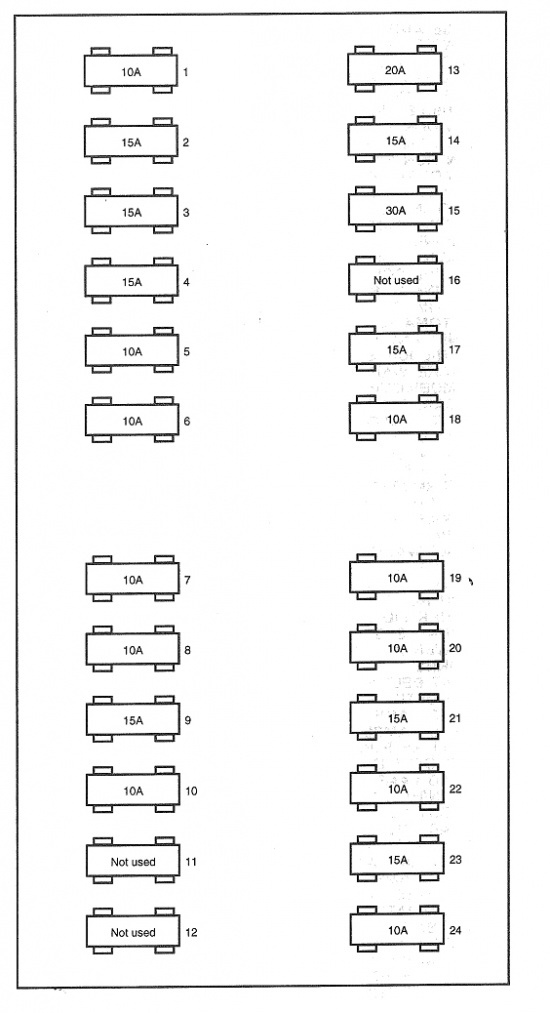

Diagram
Zadanie
| 1 | 10A B/Alarm – Alarm bezpieczeństwa |
| 2 | 15A Światło stopu, klimatyzacja – światła stopu, klimatyzacja |
| 3 | 15A Lampa przeciwmgielna – Światła przeciwmgielne |
| 4 | 15A Szyberdach – Szyberdach elektryczny |
| 5 | 10A Audio, Antena zasilana, ETACM, Immobilizer – System audio, Antena chowana, ETACM, Immobilizer |
| 6 | 10A Lampka grzecznościowa, klimatyzacja, lampa bagażnika – oświetlenie wnętrza, klimatyzacja, oświetlenie bagażnika |
| 7 | 10A Lampa kierunkowskazu, lampa cofania, ETACM – Kierunkowskazy, światła cofania, ETACM |
| 8 | 10A Pas bezpieczeństwa, blokada automatycznej skrzyni biegów – System pasów bezpieczeństwa, blokada automatycznej skrzyni biegów |
| 9 | 15A Poduszka powietrzna – System poduszek powietrznych (SRS) |
| 10 | 10A Zestaw wskaźników, zegar, immobilizer – Zestaw wskaźników, zegar, immobilizer |
| 11 | Nieużywane |
| 12 | Nieużywane |
| 13 | 20A Fotel elektryczny |
| 14 | 15A Otwieracz pokrywy bagażnika, Elektryczny zamek drzwi, Centralny zamek |
| 15 | 30A Odmgławiacz tylnej szyby |
| 16 | Nieużywane |
| 17 | 15A Elektryczne lusterko zewnętrzne, zapalniczka samochodowa |
| 18 | 10A audio, blokada A/T |
| 19 | 10A ABS |
| 20 | Rejs 10A |
| 21 | 15A Podgrzewacz siedzeń |
| 22 | 10A TCM, Dmuchawa, Reflektor, Elektryczna Szyba |
| 23 | 15A Wycieraczka i spryskiwacz |
| 24 | 10A Tylne światło przeciwmgielne |
Bezpiecznik 17 o wartości 15A steruje zapalniczką samochodową.
Komora silnika

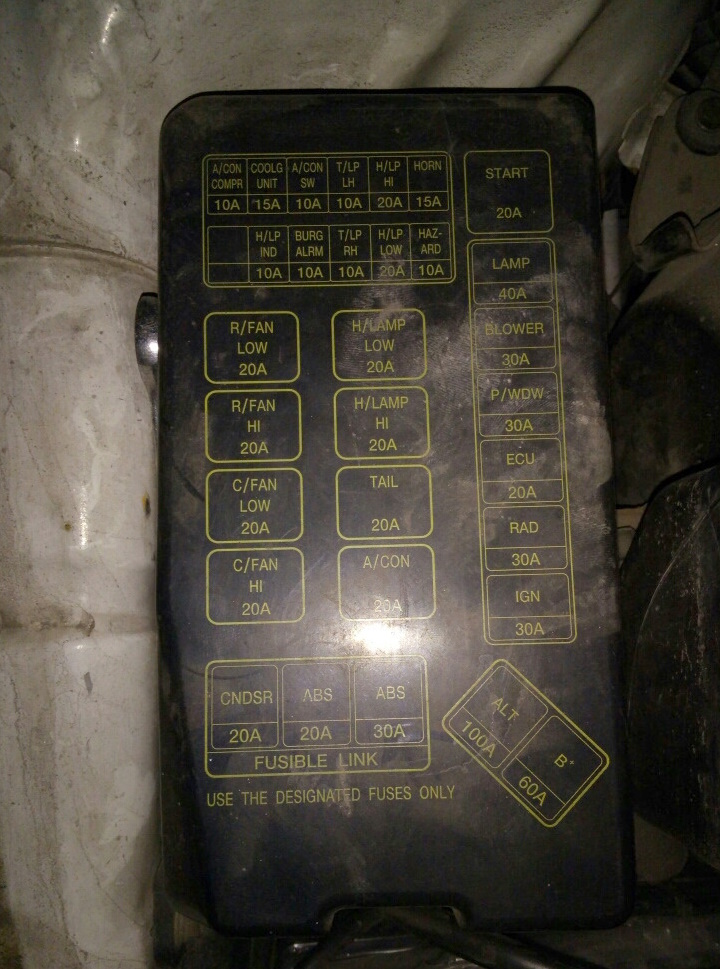

Skrzynka bezpieczników i przekaźników znajduje się pod maską w komorze silnika, po prawej stronie.

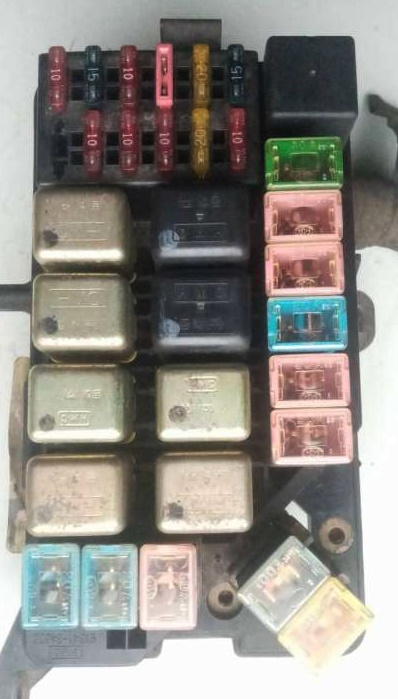

Zdjęcie
Diagram
Przydział
- Swetry
- Przekaźnik rozrusznika
- Bezpieczniki
- Klakson
- Reflektory lewe
- Reflektory lewe
- Klimatyzator
- Nieużywane
- Nieużywane
- Światła przeciwmgielne
- Reflektory prawe
- Reflektory prawe
- Nieużywane
- Kontrolka ostrzegawcza reflektorów
- Nieużywane
- Przekaźnik reflektorów
- Przekaźnik wentylatora chłodzącego (niski)
- Przekaźnik reflektorów
- Przekaźnik wentylatora chłodzącego (wysoki)
- Przekaźnik światła tylnego
- Przekaźnik wentylatora klimatyzatora
- Przekaźnik klimatyzatora
- Przekaźnik wentylatora klimatyzatora
Spotkanie
| A | 60 A – Akumulator |
| B | 100 A – Generator |
| C | 30 A – Jednostka mocy zapłonu |
| D | 30 A – Dmuchawa chłodnicy |
| mi | 20 A – Układ wtrysku paliwa |
| F | 30 A – Silnik okna |
| G | 30 A – Sterowanie wentylatorem nagrzewnicy |
| H | 40 A – Ściemniacz światła |
| I | 30 A – Układ ABS |
| J | 20 A – Układ ABS |
| K | 20 A – Dmuchawa skraplacza klimatyzacji |
| KLAKSON | 15 A – Róg |
| H/LAMP | 20 A – Reflektory |
| H/LAMP | 20 A – Reflektory |
| MGŁA | 15 A – Światła przeciwmgielne |
| T/LAMPA-LEWY | 10 A – Lewe tylne światła |
| T/LAMPA-PRAWA | 10 A – Prawe tylne światła |
| Klimatyzacja | 10 A – Sprężarka klimatyzacji |
| H/LAMP-IND | 10 A – Lampka kontrolna reflektorów |
