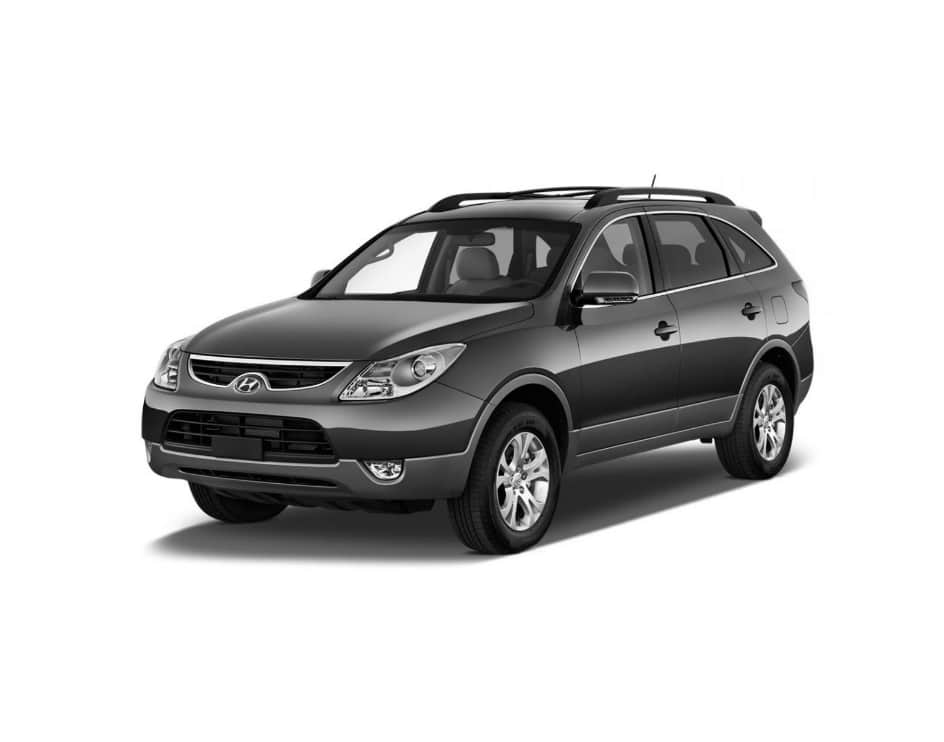

Hyundai ix55 jest również znany w niektórych krajach jako Hyundai Veracruz . Lata produkcji: 2006, 2007, 2008, 2009, 2010, 2011,2012 i 2013. W naszym materiale przedstawimy opis bezpieczników i przekaźników Hyundai Veracruz wraz ze zdjęciami ich wykonania, schematami i lokalizacją. Osobno zauważamy bezpiecznik zapalniczki.
Mogą występować różnice w prezentowanym materiale i pudełkach Hyundai Veracruz ix55. Sprawdź przyporządkowanie elementów zgodnie z odpowiednimi schematami z tyłu osłony ochronnej.
Contents
Skrzynka bezpieczników przedziału pasażerskiego

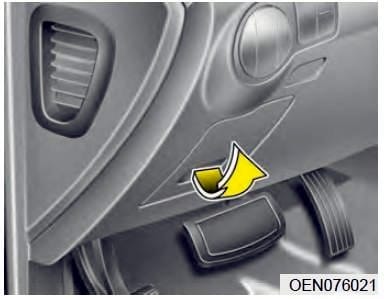

Znajduje się pod deską rozdzielczą, za osłoną ochronną.

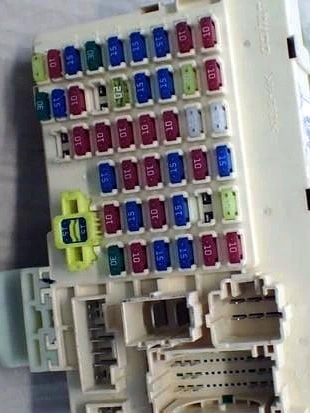

Zdjęcie poglądowe

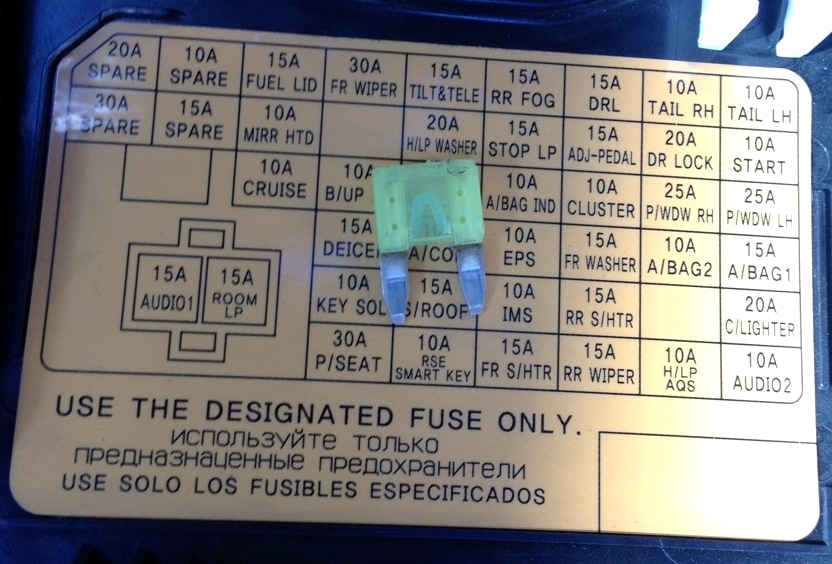

Schemat
Przeznaczenie
| DŹWIĘK 2 | 10A Audio, konsola z tylnym gniazdem i przekaźnikiem, zegar cyfrowy, BCM |
| C/ LŻEJSZA | 20A Przednia zapalniczka i gniazdo |
| A/TORBA2 | Poduszki powietrzne 10A |
| A/TORBA 1 | Moduł sterujący SRS 15A |
| A/TORBA IND | 10A Zestaw wskaźników (lampka ostrzegawcza poduszki powietrznej) |
| Płyta B/UP | 10A Przekaźnik światła cofania, TCM, lusterko elektrochromowe, jednostka sterująca alarmu cofania |
| REJS | 10A Przełącznik wielofunkcyjny, moduł immobilizera PIC, przełącznik ogrzewania siedzenia kierowcy/pasażera |
| bankomat KONT | Blok zamka kluczykowego ATM 10 A, sterownik napędu na 4 koła, BCM, przełącznik wielofunkcyjny, półaktywny moduł sterujący mocowania silnika |
| GRUPA | Zestaw wskaźników 10A, alternator, BCM, moduł immobilizera PIC |
| POCZĄTEK | Przekaźnik alarmu antywłamaniowego 10 A, jednostka sterująca zasilaniem tylnej klapy |
| EPS | 10A BCM, reostat, wyłącznik główny/pomocniczy elektrycznego podnośnika szyb |
| A/CON | 10A Moduł sterujący klimatyzacją przednią, przekaźnik dmuchawy, moduł sterujący klimatyzacją tylną, przekaźnik klimatyzacji tylnej, czujnik deszczu, moduł sterujący szyberdachem, lusterko elektrochromowe |
| FR S/HTR | Przełącznik ogrzewania siedzenia kierowcy/pasażera 15A |
| RR S/HTR | 15A Ogrzewana tylna szyba |
| IMS | Moduł sterujący IMS 10A, moduł odchylania i teleskopu, przekaźnik nagrzewnicy PTC, moduł sterowania mocą tylnej klapy |
| H/LP, AQS | 10A Przekaźnik świateł mijania, czujnik AQS |
| PODKŁADKA FR | 15A Przekaźnik wycieraczek przednich, przekaźnik wycieraczek przednich |
| WYCIERACZKA RR | 15A Moduł sterujący wycieraczki tylnej, silnik wycieraczki tylnej |
| OGON LEWY | 10A Lewy reflektor, lewa tylna lampa zespolona, przekaźnik przednich świateł przeciwmgłowych, lampa tylnej klapy |
| OGON PRAWY | 10A Reflektor prawy, lampa tylna zespolona prawa, lampa rękawicowa, oświetlenie |
| DR BLOK | 20A Wyłącznik główny podnośnika szyby, przekaźnik mocy tylnej klapy, siłownik tylnej klapy |
| ZATRZYMAJ SIĘ | 15A Włącznik świateł stopu |
| PODKŁADKA H/LP | 20A Włącznik spryskiwaczy reflektorów |
| CZŁONEK PALIWA | 15A Przełącznik korka wlewu paliwa |
| RR Mgła | 15A Przekaźnik tylnych świateł przeciwmgielnych |
| WYCIERACZKA FR | 30A Silnik wycieraczek przednich |
| PRZECHYLANIE I TELE | 15A Skośny – moduł teleskopowy |
| DRL | Moduł sterujący DRL 15A |
| P/WDW LH | 25A Sterownik szyby bezpiecznej kierowcy, przełącznik elektrycznego podnoszenia szyby lewej tylnej |
| P/WDW RH | 25A Przełącznik podnośnika szyby przedniej/tylnej, prawy |
| MIRR HTD | 10A Podgrzewane lusterko zewnętrzne lewe/prawe z elektryczną regulacją, podgrzewana tylna szyba |
| P/SEAT | 30A Moduł sterujący IMS, przełącznik ręczny fotela kierowcy/pasażera |
| KLUCZ ROZW | Cewka elektromagnetyczna blokady kluczyka 10 A ATM, sterownik napędu na 4 koła, sygnał dźwiękowy biegu wstecznego, mechaniczna blokada kolumny kierownicy PIC |
| ODLADZACZ | 15A Przekaźnik ogrzewania szyby przedniej |
| S/DACH | 15A Moduł sterujący szyberdachem |
| RSE, inteligentny klucz | Moduł immobilizera PIC 10A |
| AUDIO 1 (BEZPIECZNIK PAMIĘCI) | Dźwięk 15A |
| POKÓJ LP (BEZPIECZNIK PAMIĘCI) | 15 A Tablica przyrządów, główny wyłącznik podnośnika szyb, lampka w drzwiach, lampa pokojowa, złącze łącza danych, BCM, przełącznik drzwi |
| ZAPASOWY | 10A Zapasowy bezpiecznik |
Bezpiecznik zapalniczki jest oznaczony jako C / LIGHTER 20A.
Komora silnika
Główne pudełko
Znajduje się po lewej stronie komory silnika, obok akumulatora
Oznaczenie
| IGN 1 | 40A Stacyjka (ACC, IG1) |
| IGN 2 | 40A Przekaźnik rozruchu, wyłącznik zapłonu (IG2, START) |
| I/P B+1 | Bezpiecznik 50A (DR LOCK 20A, STOP LP 15A, TYŁ LH / PRAWY 10A) |
| I/P B+2 | Bezpiecznik 50A (P/SEAT 30A, KEY SOL 10A, SUNROOF 15A, RSE/SMART KEY 10A, DEICER 15A), bezpiecznik pamięci (AUDIO1 15A, ROOM LP 15A) |
| P/WDW | Bezpiecznik 40A (P / WDW LH / RH 25A) |
| DMUCHACZ | 40A Przekaźnik dmuchawy |
| RR HTD | 40A Przekaźnik odmgławiacza tylnej szyby, bezpiecznik (MIRR HTD 10A) |
| ECU | 30A Przekaźnik sterujący silnikiem (ECU DSL 20A / IGN COIL 20A, ECU2 10A, SNSR1 15A, SNSR2 15A, SNSR3 15A) |
| ABS 1 | Jednostka sterująca ABS/ESP 40A, uniwersalne złącze testowe |
| ABS2 | Jednostka sterująca ABS/ESP 40A, uniwersalne złącze testowe |
| TCU 1 | 15A TCM |
| TPMS | Półaktywny elektromagnes mocowania silnika 10 A |
| B/ALARM | 10A Przekaźnik klaksonu alarmowego |
| F/POMPA | 20A Przekaźnik pompy paliwa |
| T/SYG | 15A BCM |
| A/CON | 10A Przekaźnik klimatyzacji |
| ECU 1 | 10A ECM (GSL) |
| CEWKA IGN (GSL) | 20A Cewka zapłonowa nr 1 ~ nr 6, kondensator |
| SNSR 1 (GSL) | 15A ECM (GSL), czujnik MAF, zawór kontroli oleju, moduł immobilizera, PCSV, VIV |
| SNSR 2 (GSL) | 15A Przekaźnik pompy paliwa, czujnik tlenu nr 1 ~ nr 4 |
| SNSR 3 (GSL) | 10A Dysza nr 1 ~ nr 6, przekaźnik wentylatora skraplacza/chłodnicy, przekaźnik klimatyzacji |
| ECU 2 (GSL) | 10A ECM (GSL) |
| ECU DSL | 20 A ECM (DSL), przekaźnik PTC grzejnika nr 1 (DSL) |
| SNSR 1 (DSL) | 15A Zespół dozowania paliwa, napęd recyrkulacji spalin, moduł immobilizera, napęd EVGT |
| SNSR 2 (DSL) | 15A Przekaźnik pompy paliwa, zawór regulacji ciśnienia w szynie |
| SNSR 3 (DSL) | 10A Przekaźnik wentylatora skraplacza/chłodnicy, przekaźnik klimatyzacji, sonda lambda |
| ECU 2 (DSL) | Przełącznik świateł hamowania 10A (DSL) |
| H / LP LO RH | 15A Przekaźnik prawego reflektora (światła mijania) |
| H / LP LO LH | 15A Przekaźnik lewego reflektora (światła mijania) |
| H/LP HI | 20A Przekaźnik reflektora (wysoki) |
| FR Mgła | 15A Przekaźnik przednich świateł przeciwmgłowych |
| KLAKSON | Przekaźnik klaksonu 15A |
| SEKCJA | Sterownik ABS/ESP 10A, wyłącznik ESP |
| WYKRES | Uniwersalne złącze testowe 10A |
| ECU 3 | 10A ECM |
| TCU 2/ BLASK | 10 A TCM, włącznik świateł hamowania (GSL), moduł kontroli żarzenia (DSL), czujnik ostrzegawczy filtra paliwa (DSL), czujnik masy powietrza (DSL) |

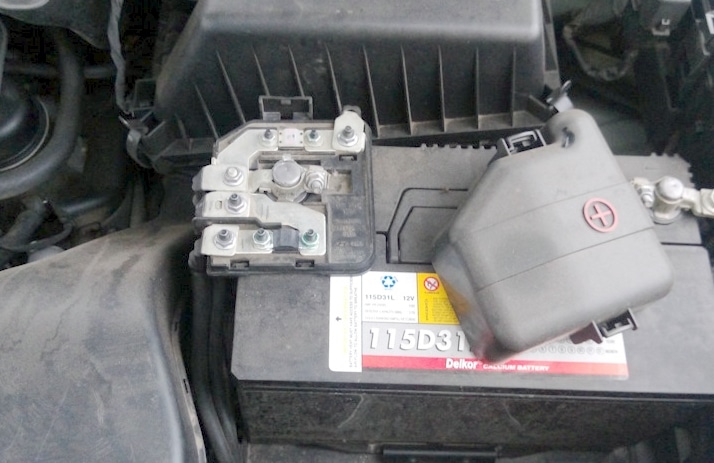

Na dodatnim zacisku akumulatora może znajdować się także skrzynka bezpieczników mocy w postaci wkładek topikowych dużej mocy.
Dodatkowe pudełko

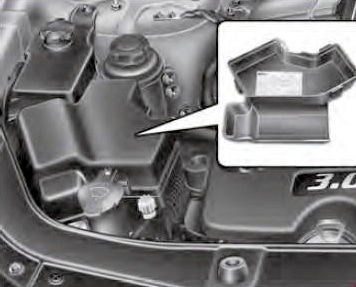

Montowany po prawej stronie komory silnika.
Oznaczenie
| BLASK | 80A Moduł sterujący świec żarowych |
| PTC HTR 1 | Przekaźnik podgrzewacza PTC 50A nr 1 |
| PTC HTR 2 | Przekaźnik podgrzewacza PTC 50A nr 2 |
| PTC HTR 3 | Przekaźnik grzejnika PTC 50A nr 3 |
| F / FILTR | 30A Przekaźnik podgrzewacza filtra paliwa |
| SKRZYNKA I/P B+3 | Bezpiecznik 40A (RR FOG 15A, POKRYWA PALIWA 15A, FR WYCIERACZKA 30A, TILT & TELE 15A) |
| C/WENTYLATOR | 40A Przekaźnik wentylatora skraplacza nr 1 |
| R / WENTYLATOR | 40A Przekaźnik wentylatora chłodnicy |
| PT/BRAMA | 30A Zasilanie modułu sterującego tylnymi drzwiami |
| DMUCHAWA RR | Przekaźnik tylnej klimatyzacji 20A |
| AMP | Wzmacniacz JBL 30A |
| P/WYLOT | 30A Konsola i przekaźnik tylnego gniazda |
