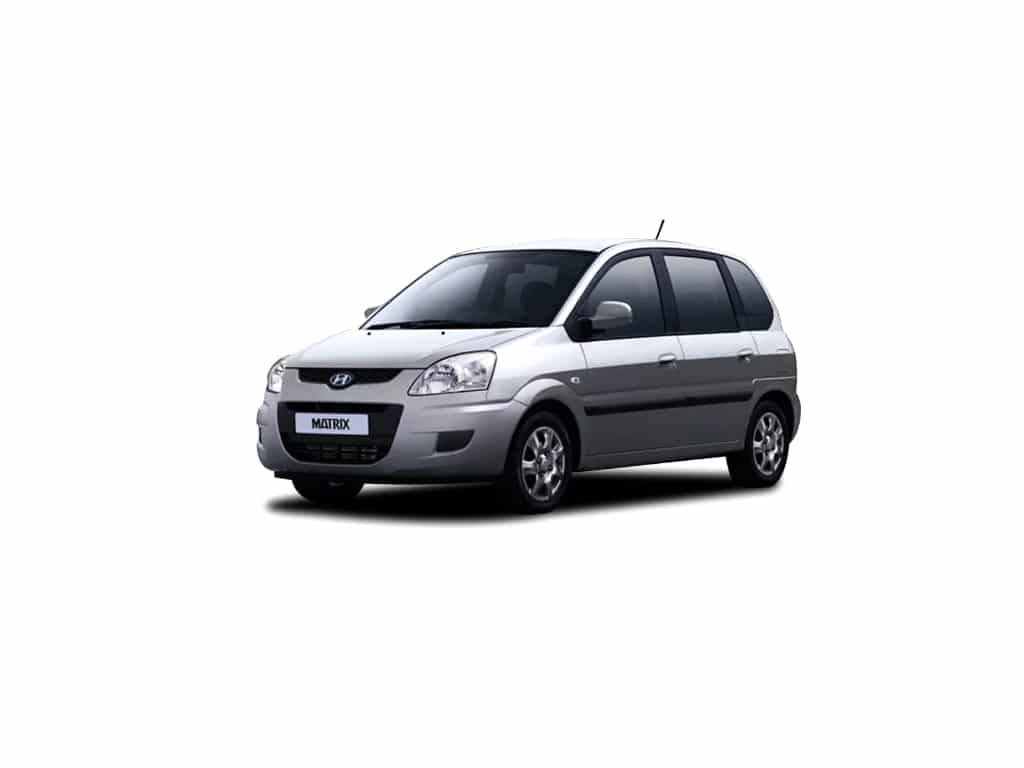

Subkompaktowy van Hyundai Matrix jest również znany w niektórych krajach jako Hyundai Lavita . Produkowany głównie z silnikami benzynowymi 1,5 1,6 1,8 litra. Lata produkcji: 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 i 2010. W tym czasie matryca była dwukrotnie odnawiana. W tym materiale znajdziesz opis bezpieczników i przekaźników Hyundai Matrix wraz ze schematami skrzynkowymi i zdjęciami ich lokalizacji. Zwróć uwagę na bezpiecznik zapalniczki. Pokażemy również lokalizację wszystkich elektronicznych jednostek sterujących.
W zależności od regionu dostawy i roku produkcji możliwe są różne konstrukcje skrzynek bezpiecznikowych i przekaźnikowych. Sprawdź przyporządkowanie za pomocą schematów znajdujących się z tyłu osłony ochronnej.
Contents
Lokalizacje

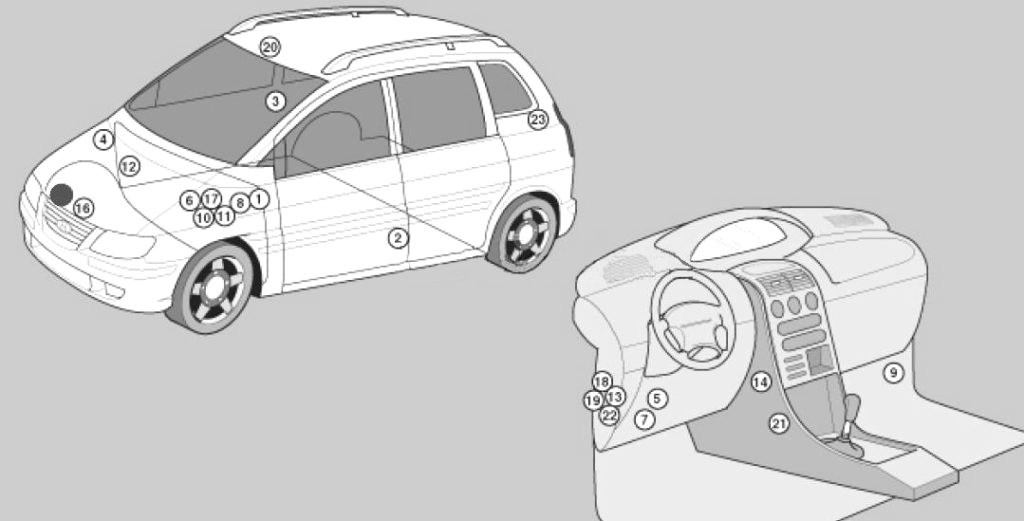

Ogólna lokalizacja elektronicznych jednostek sterujących
Opis
| 1 | Elektroniczna jednostka sterująca ABS |
| 2 | Czujnik uderzenia bocznego, lewy – słupek B |
| 3 | Czujnik uderzenia bocznego, prawy – słupek B |
| 4 | Sygnalizator antywłamaniowy – przegroda |
| 5 | Ostrzeżenie dźwiękowe/brzęczyk – za skrzynką bezpieczników/przekaźników w desce rozdzielczej |
| 6 | Bateria akumulatorowa |
| 7 | Złącze diagnostyczne (DLC) – pod deską rozdzielczą |
| 8 | Moduł kontroli światła dziennego – skrzydło wewnętrzne |
| 9 | Elektroniczna jednostka sterująca silnikiem – dolny panel ochronny |
| 10 | Skrzynka bezpieczników/przekaźników, komora silnika 1 |
| 11 | Skrzynka bezpieczników / przekaźników, komora silnika 2 (Diesel) |
| 12 | Skrzynka bezpieczników/przekaźników, komora silnika W (Diesel) |
| 13 | Skrzynka bezpieczników/przekaźników, tablica przyrządów |
| 14 | Rezystor silnika wentylatora nagrzewnicy – obok silnika wentylatora nagrzewnicy |
| 15 | Sygnał dźwiękowy (górny) |
| 16 | Sygnał dźwiękowy (na dole) |
| 17 | Bezwładnościowy wyłącznik odcięcia paliwa – za akumulatorem |
| 18 | Sterownik immobilizera – za skrzynką bezpieczników/przekaźników w desce rozdzielczej |
| 19 | Wielofunkcyjna jednostka sterująca – za skrzynką bezpieczników / przekaźników w desce rozdzielczej – Funkcje antykradzieżowe, centralny zamek, podgrzewana tylna szyba, brzęczyk kluczyka w stacyjce, oświetlenie wewnętrzne / opóźnione wyłączanie, system ostrzegania o zapięciu pasów bezpieczeństwa, wycieraczka / spryskiwacz przedniej szyby |
| 20 | Przekaźnik silnika szyberdachu – podsufitka |
| 21 | Elektroniczna jednostka sterująca SRS – pod konsolą środkową |
| 22 | Elektroniczna jednostka sterująca skrzynią biegów – automatyczna skrzynia biegów – za deską rozdzielczą, po lewej stronie |
| 23 | Przekaźnik wycieraczki tylnej – przedział bagażowy, lewy |
Skrzynka bezpieczników deski rozdzielczej

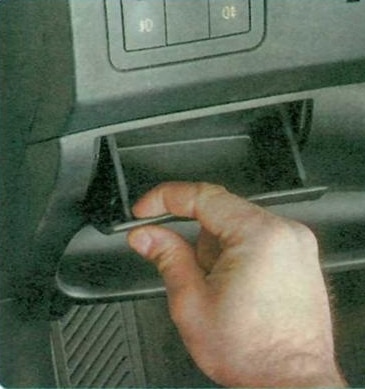

Znajduje się na dole deski rozdzielczej. Aby uzyskać dostęp, zdejmij pokrywę ochronną.

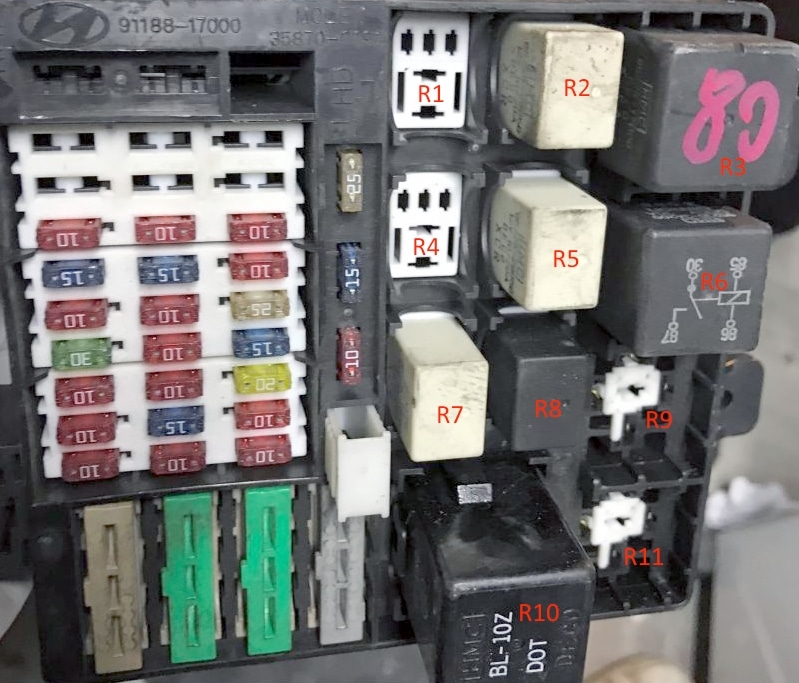

Schemat
Przekaźnik
- rezerwa
- Przekaźnik centralnego zamka (odblokowany)
- Przekaźnik alarmowy
- rezerwa
- Przekaźnik centralnego zamka
- Przekaźnik okna elektrycznego
- Przekaźnik antykradzieżowy
- Przekaźnik syreny alarmu przeciwkradzieżowego
- Przekaźnik podgrzewanej szyby tylnej
- Przekaźnik przerywacza kierunkowskazów
- Przekaźnik silnika dmuchawy nagrzewnicy
Możliwych jest kilka wersji przedziału bezpiecznikowego.

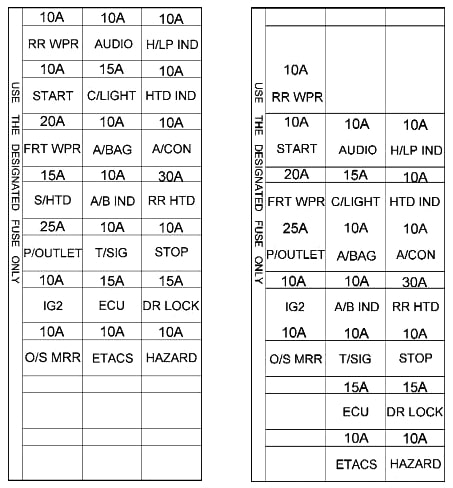

Schemat
Przeznaczenie
| RR HTD | 30A Przekaźnik odmgławiacza tylnej szyby |
| ZATRZYMYWAĆ SIĘ | 10A Przekaźnik świateł hamowania, przekaźnik podnośnika szyb |
| D/BLOK | 15A Przekaźnik blokowania (odblokowywania) drzwi, ETASM, przekaźnik szyberdachu |
| ZARYZYKOWAĆ | Przekaźnik alarmu antywłamaniowego 10A, przekaźnik alarmowy |
| AUDIO | 10A Radio samochodowe |
| C/ŚWIATŁO | Zapalniczka 15A |
| A/B | 10A Jednostka sterująca poduszką powietrzną |
| A/W IND | 10A Lampka ostrzegawcza poduszki powietrznej |
| T/SYG | Wyłącznik awaryjny 10A, licznik czasu pasa bezpieczeństwa, tablica przyrządów, jednostka sterująca ABS, rezystor wzbudzenia, napęd pompy spryskiwacza |
| ECU | 15A ECM, czujnik prędkości pojazdu, TCM, cewka zapłonowa |
| ETACS | 10A ETASM, selektor automatycznej skrzyni biegów |
| RRWPR | 10A Silnik wycieraczki tylnej, przekaźnik tylnej wycieraczki |
| POCZĄTEK | 10A Przekaźnik rozrusznika |
| FRTWPR | 20A Przekaźnik wycieraczek, silnik pompy spryskiwacza, zegar wycieraczki i odmrażania tylnej szyby |
| S/HTD | 15A Przełącznik ogrzewania lewego (prawego) przedniego siedzenia |
| P/WYLOT | Gniazdo 25A przednie (tylne) do podłączenia odbiorników zewnętrznych |
| IG2 | 10A ETASM, przekaźnik podnośnika szyb, przekaźnik odmgławiacza tylnej szyby, przekaźnik szyberdachu, przekaźnik reflektorów, przekaźnik wentylatora ogrzewania i klimatyzacji |
| O/S MRR | 10A Przełącznik lusterka zewnętrznego, przekaźnik tylnych świateł przeciwmgłowych |
Bezpiecznik odpowiedzialny za przednią zapalniczkę oznaczono jako C/LIGHT, a dla dodatkowych gniazd P/OUTLET.
Komora silnika
Główne pudełko

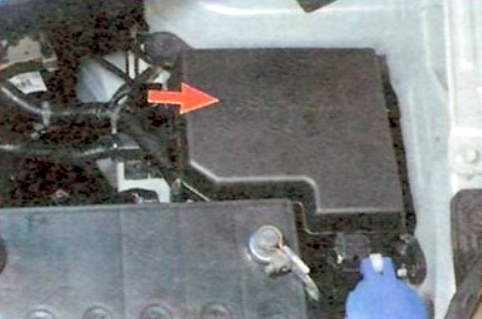

Znajduje się obok akumulatora, pod osłoną zabezpieczającą.
Schemat z okładki

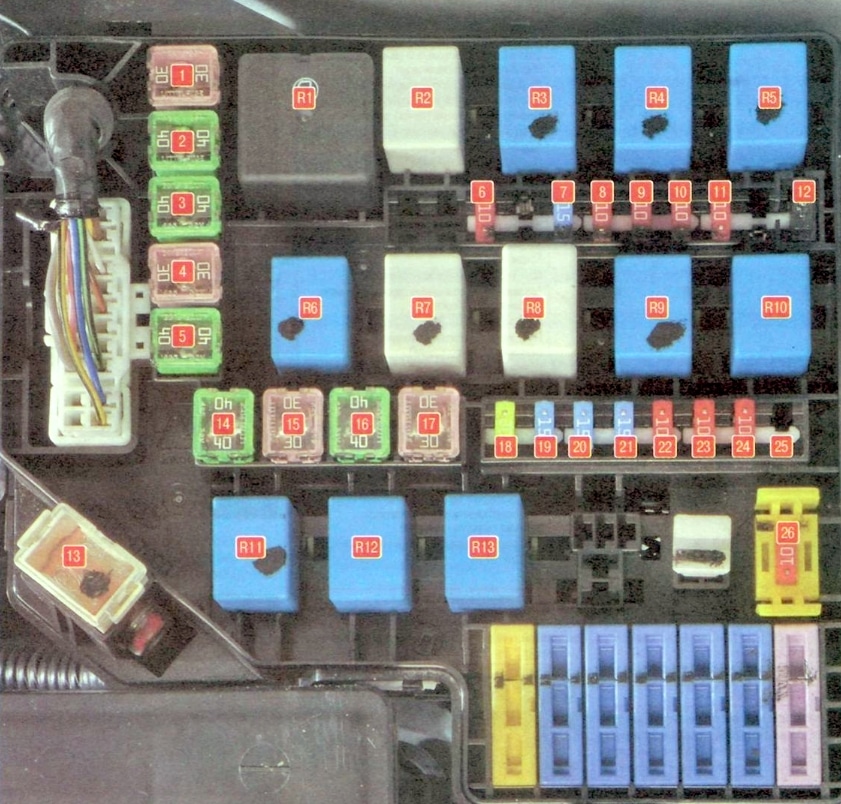

Schemat
Opis
| 1 (30) | COND – Elektrowentylator skraplacza |
| 2 (40) | ABS – ESP i hamulce przeciwblokujące ABS |
| 3 (40) | ABS – ESP i hamulce przeciwblokujące ABS |
| 4 (30) | P/WIN – Elektryczne szyby |
| 5 (40) | BLR – Wentylator chłodnicy z nagrzewnicą elektryczną |
| 6 (10) | ABS – Układ zapobiegający blokowaniu się hamulców ABS |
| 7 (15) | INJ – Wtryskiwacze paliwa, cewki zapłonowe |
| 8 (10) | SNSR – Czujniki układu zarządzania silnikiem |
| 9 (10) | F/POMPA – Pompa paliwa |
| 10 (10) | TAIL LH – Lewe światło tylne, lewe oświetlenie tablicy rejestracyjnej |
| 11 (10) | TAIL RH Prawe światło tylne, prawe oświetlenie tablicy rejestracyjnej |
| 12 N | Dioda włączająca tylne światło przeciwmgielne |
| 13 (120) | WAT – generator |
| 14 (40) | B+ – Klimatyzacja, podgrzewana tylna szyba, światła stop, centralny zamek, autoalarm |
| 15 (30) | ECU – Jednostka sterująca silnika, generator, główny przekaźnik układu zarządzania silnikiem |
| 16 (40) | IGN – Rozrusznik, wyłącznik zapłonu (blokada) |
| 17 (30) | RAD – Elektrowentylator chłodnicy |
| 18 (20) | OGON – Światła tylne |
| 19 (15) | FR FOG – Światła przeciwmgielne |
| 20 (15) | H / LP LH – Reflektor lewy |
| 21 (15) | NDR RH – Prawy reflektor |
| 22 (10) | ECU – Jednostka sterująca silnika, generator, główny przekaźnik układu zarządzania silnikiem |
| 23 (10) | Klakson – Sygnał dźwiękowy |
| 24 (10) | A/CON – Klimatyzator |
| 25 (15) | DRL – Jednostka sterująca światłami bocznymi |
| 26 (10) | ROOM LP – Radio samochodowe, oświetlenie wnętrza, podświetlenie zestawu wskaźników |
| R1 | GŁÓWNY – Przekaźnik główny |
| R2 | COND2 – Przekaźnik elektrycznego wentylatora skraplacza (niska prędkość) |
| R3 | F/P CHK – Przekaźnik pompy paliwa |
| R4 | RAD – Przekaźnik, elektryczny wentylator chłodnicy |
| R5 | H / LP – Przekaźnik reflektorów |
| R6 | RÓG – Przekaźnik klaksonu |
| R7 | WIPER – Przekaźnik wycieraczek |
| R8 | R/W DIODE – Przekaźnik załączenia diody (poz. 12) |
| R9 | START – Przekaźnik rozrusznika |
| R10 | A/CON – Przekaźnik klimatyzacji |
| R11 | TYLNY – Przekaźnik włączający światła tylne |
| R12 | COND1 – Przekaźnik wentylatora elektrycznego skraplacza (wysoka prędkość) |
| R13 | FR FOG – Przekaźnik włączający tylne światła przeciwmgłowe |
Dodatkowe pudełko

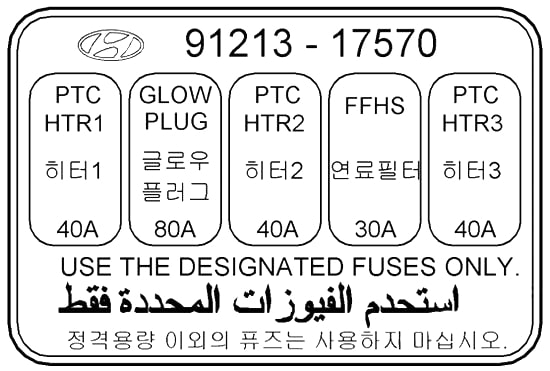

Schemat
Opis
- BLASK – świece
- PTC – dodatkowa nagrzewnica
