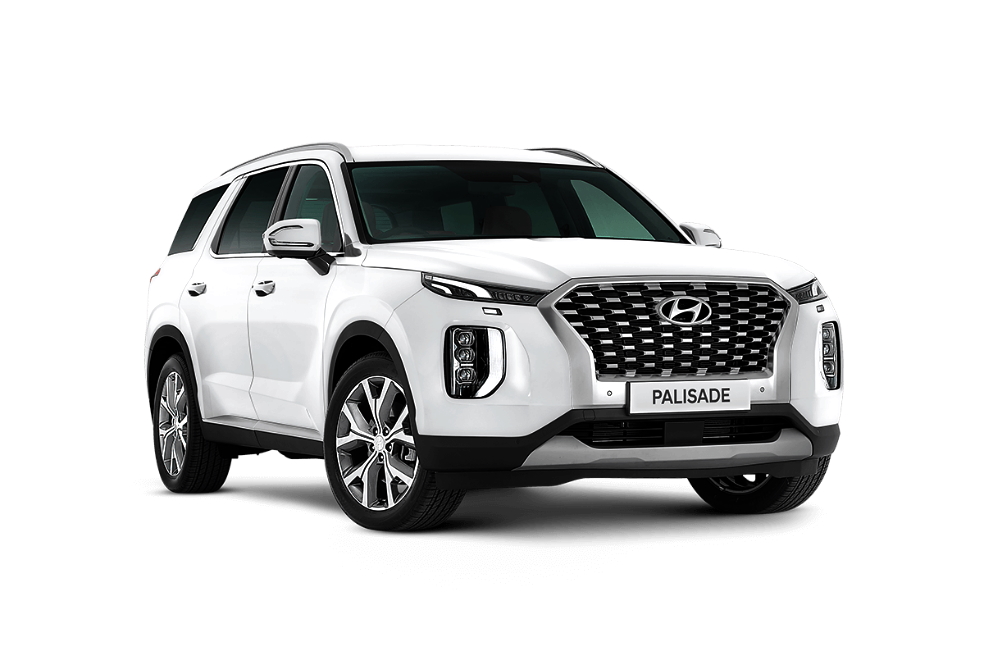

Hyundai Palisade był produkowany w latach 2019, 2020, 2021, 2022, 2023, 2024, 2025 jako średniej wielkości crossover przez południowokoreańskiego producenta samochodów Hyundai. W naszym materiale można znaleźć opis bezpieczników i przekaźników Hyundai Palisade ze schematami bezpieczników, ich lokalizacją, zdjęciami i przykładami wykonania. Podkreślmy bezpiecznik zapalniczki.
Przeznaczenie bezpieczników i przekaźników może różnić się od prezentowanego i zależy od roku produkcji oraz poziomu wyposażenia elektrycznego Twojego samochodu.
Przedział pasażerski

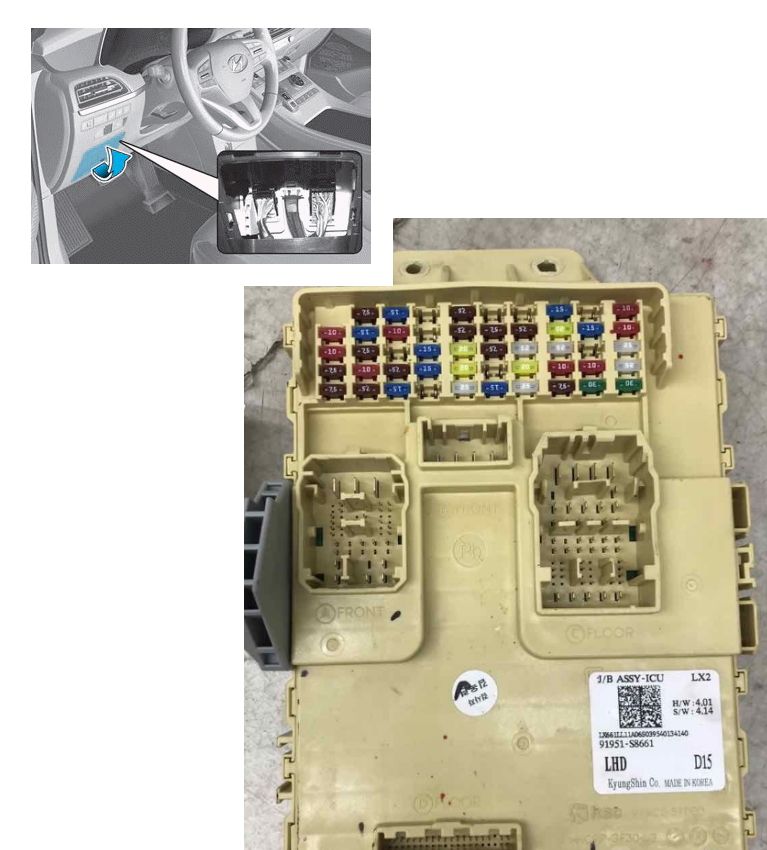

Wewnątrz samochodu skrzynka bezpieczników znajduje się w dolnej części tablicy rozdzielczej po stronie kierowcy, za osłoną zabezpieczającą.

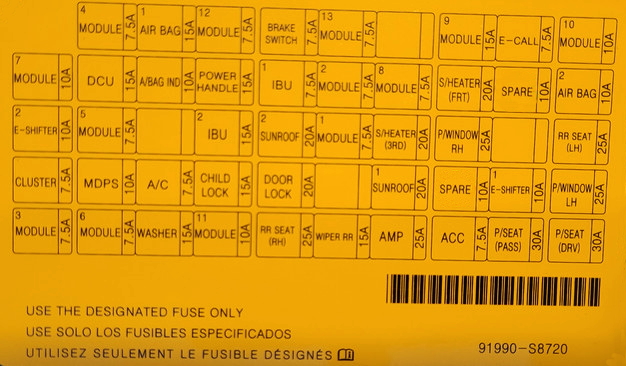

Z tyłu osłony ochronnej znajduje się aktualny schemat bezpieczników dla Twojego samochodu.

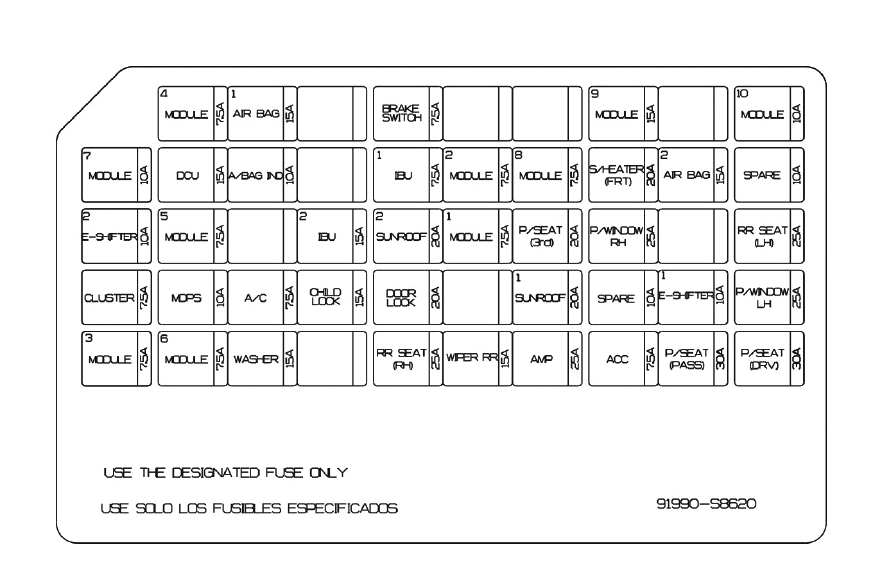

Schemat
Opis
| MODUŁ 4 | Złącze łącza danych 7,5 A, włącznik świateł hamowania, moduł drzwi kierowcy |
| PODUSZKA POWIETRZNA 1 | 15A Moduł sterujący SRS, czujnik wykrywania pasażera |
| PRZEŁĄCZNIK HAMULCA | 7,5A IBU, włącznik świateł hamowania |
| MODUŁ 9 | Moduł sterujący klimatyzacji przedniej 15 A, niskonapięciowy konwerter DC/DC (audio), zespół tylnych drzwi zasilania, moduł sterujący IMS kierowcy, wyświetlacz przezierny, moduł drzwi kierowcy, lusterko zewnętrzne zasilania kierowcy/pasażera, wskaźnik bezpieczeństwa, czujnik deszczu, Czujnik ostrzegawczy tylnego siedzenia pasażera (ROA), moduł sterujący składania trzeciego siedzenia |
| MODUŁ 10 | Moduł ostrzegania o kolizji w martwym polu 10 A z lewej/prawej strony, przełącznik konsoli przedniej, moduł sterujący klimatyzacji z tyłu, lusterko elektrochromowe, złącze łącza danych, przednia bezprzewodowa ładowarka |
| PODUSZKA POWIETRZNA IND | 10A Wskaźnik niezapiętych pasów bezpieczeństwa, zestaw wskaźników |
| IBU 1 | IBU |
| MODUŁ 2 | 7,5A Moduł sterujący ogrzewaniem pierwszego siedzenia, moduł sterujący wentylacją pierwszego siedzenia, moduł sterujący wentylacją drugiego lewego/prawego siedzenia, moduł sterujący ogrzewaniem drugiego lewego/prawego siedzenia, moduł sterujący składania trzeciego siedzenia, gniazdo prądu przemiennego z inwerterem, moduł inwertera, moduł monitora przestrzennego |
| MODUŁ 8 | Zewnętrzna klamka inteligentnego kluczyka kierowcy/pasażera 7,5 A, lusterko zewnętrzne kierowcy/pasażera, elektromagnes kluczyka, klawiatura na panelu centralnym (wyłącznik awaryjny) |
| S/NAGRZEWNICA FRT | 20A Moduł sterujący pierwszą wentylacją, moduł sterujący ogrzewaniem pierwszego siedzenia |
| PODUSZKA POWIETRZNA 2 | Moduł sterujący SRS 15A |
| PRZEKŁADNIA ELEKTRYCZNA 2 | Elektroniczny przełącznik dźwigni zmiany biegów ATM 10A (SBW), SCU |
| MODUŁ 5 | Przełącznik panelu zagrożeń 7,5 A, IBU, inteligentny radar tempomatu, moduł ECM napędu na 4 koła, przełącznik w konsoli przedniej, moduł asystenta utrzymania pasa ruchu (linia) |
| IBU 2 | 15A IBU, wyłącznik zapłonu |
| DACH 2 | 20A Dach panoramiczny |
| MODUŁ 1 | 7,5A IBU |
| P/SEAT (3 miejsce) | 20A Moduł sterujący składania trzeciego siedzenia |
| P/OKNO PRAWE | 25A Moduł elektrycznego podnośnika szyby pasażera, prawy tylny przełącznik podnośnika szyby |
| SIEDZENIE RR (lewe) | 25A Moduł sterujący wentylacją drugiego lewego siedzenia, ogrzewanie drugiego lewego siedzenia, moduł sterujący, napęd składania lewego siedzenia 2. pozycji |
| GRUPA | 7,5A Zestaw wskaźników, wyświetlacz przezierny |
| MDPS | Departament 10A MDPS |
| klimatyzacja | Blok przyłączeniowy 7.5AE/R (przekaźnik wentylatora FRT, przekaźnik wentylatora RR, przekaźnik PTC nagrzewnicy 1/2), przedni moduł sterujący klimatyzacji |
| ZABEZPIECZENIE PRZED DZIEĆMI | Skrzynka przekaźników ICM 15A (przekaźnik blokady/odblokowania przez dzieci) |
| ZAMEK OD DRZWI | Przekaźnik zamka drzwi 20A, przekaźnik odblokowania drzwi, przekaźnik tylnych drzwi, przekaźnik odblokowania dwuobrotowego |
| DACH 1 | 20A Szyberdach |
| PRZEKŁADNIA ELEKTRYCZNA 1 | Elektroniczny przełącznik SBW 10 A, SOU, blok przyłączeniowy E/R (BEZPIECZNIK -E-SHIFTER 2) |
| P/OKNO LEWE | Moduł elektrycznego podnośnika szyby kierowcy 25 A, przełącznik podnośnika szyby tylnej, lewy |
| MODUŁ 3 | 7,5A IBU |
| MODUŁ 6 | Jednostka główna audio, AV i nawigacji 7,5 A, niskonapięciowy konwerter DC/DC (Audio/AMP), moduł sterujący klimatyzacją przednią/tylną, moduł sterujący IMS kierowcy, lusterko elektrochromowe, klawiatura środkowa na panelu przednim, moduł sterujący fotela 1ST z 1ST Moduł sterujący ogrzewania siedzenia, moduł sterujący wentylacji drugiego lewego/prawego siedzenia, moduł sterujący podgrzewania drugiego lewego/prawego siedzenia, moduł sterujący składania trzeciego siedzenia |
| PRALKA | 15A Przełącznik wielofunkcyjny (podkładka) |
| SIEDZENIE RR (PRAWE) | 25A Moduł sterujący wentylacją drugiego siedzenia, moduł sterujący ogrzewaniem drugiego prawego siedzenia, napęd odchylania drugiego prawego siedzenia |
| WYCIERACZKA (TYLNA) | Przekaźnik tylnej wycieraczki 15A, silnik tylnej wycieraczki |
| AMP | Przetwornica DC/DC 25A AMP (AMP) |
| AKC | 7,5 A IBU, konwerter DC/DC (Audio/AMP) |
| P/SEAT (PASS) | Przełącznik ręczny siedzenia pasażera 30A |
| P/SEAT (DRV) | Moduł sterujący IMS kierowcy 30A, przełącznik ręczny fotela kierowcy |
Komora silnika

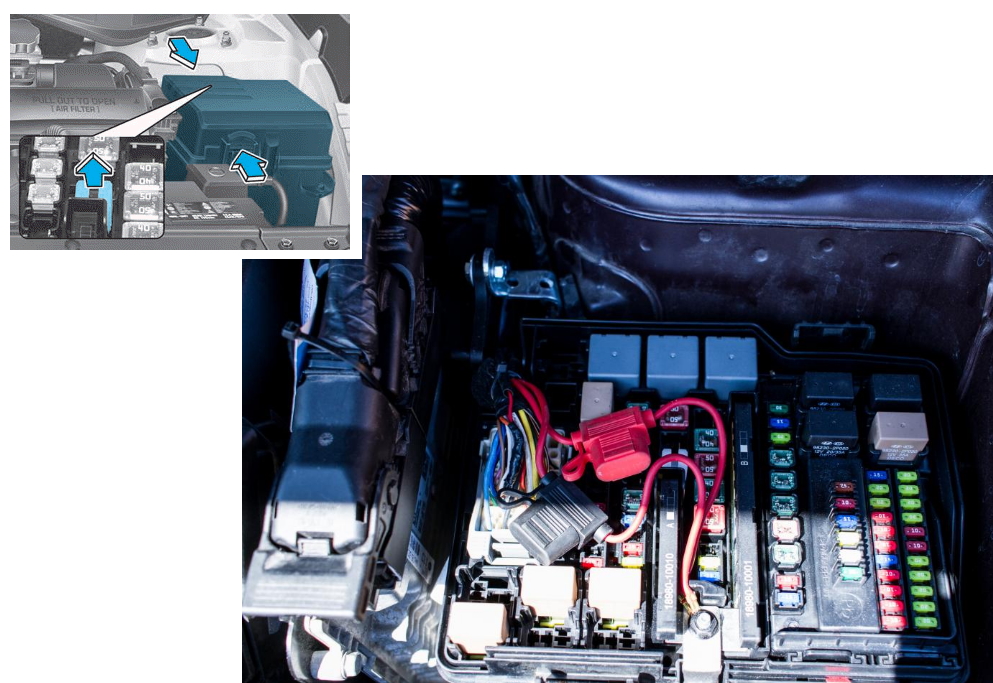

Pod maską w komorze silnika po lewej stronie znajduje się blok główny z bezpiecznikami i przekaźnikami.

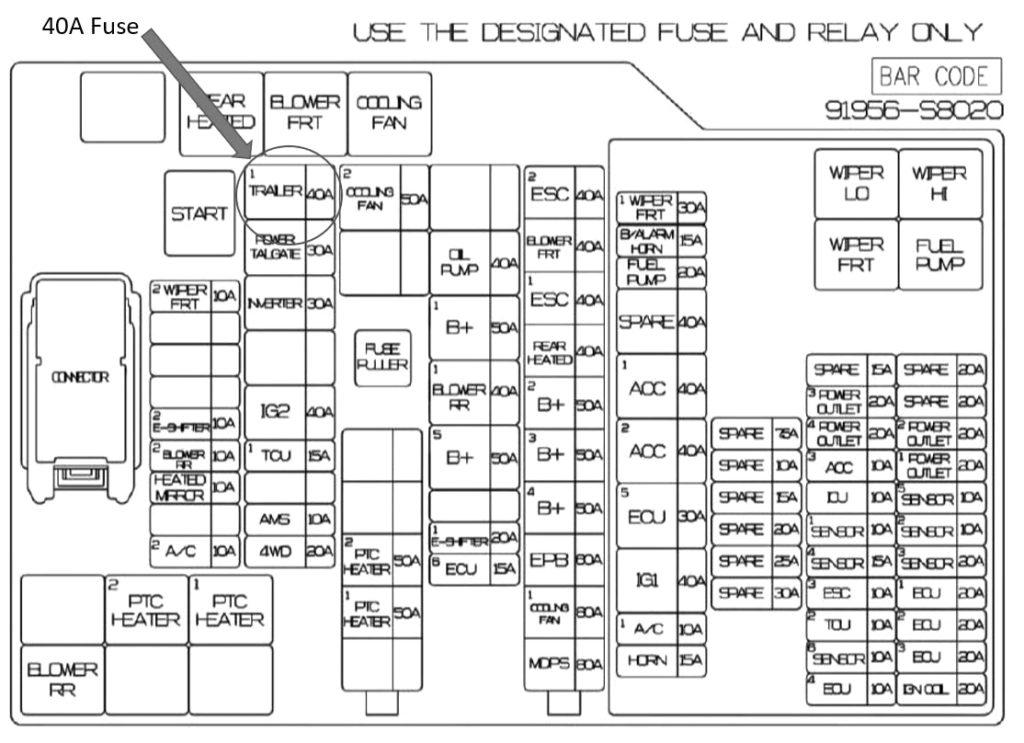

Schemat
Przeznaczenie
| MDPS | Departament 80A MDPS |
| WENTYLATOR CHŁODZĄCY 1 | Przekaźnik wentylatora chłodzącego 80A (600W) |
| EPB | Moduł ECU 60A |
| B+4 | Blok rozdzielczy ICU 50A (bezpiecznik – MODUŁ 8, S/HEATER FRT, P/WINDOW RH, AMP, SZYBSZY DACH) |
| B+3 | Blok rozdzielczy ICU 50A (bezpiecznik – P/WINDOW LH, RR SEAT (LH), P/SEAT (DRV), P/SEAT (PASS)) |
| B+2 | Blok przyłączeniowy oddziału intensywnej terapii 50A (IPS 8/IPS 10/IPS 11/IPS 12/IPS 13/IPS 14/IPS 15) |
| OGRZEWANIE TYŁU | 40A Przekaźnik ogrzewania tylnego |
| ESC 1 | Moduł ECU 40A |
| DMUCHACZ | Przekaźnik wentylatora 40A |
| ESC 2 | Moduł ECU 40A |
| NAGRZEWNICA PTC 1 | 50A Przekaźnik grzejnika 1 PTC |
| NAGRZEWNICA PTC 2 | 50A Przekaźnik grzejnika 2 PTC |
| B+1 | Blok przyłączeniowy ICU 50A (IPS 1/IPS 2/IPS 3/IPS 5/IPS 6/IPS 7, przekaźnik obciążenia długoterminowego/krótkoterminowego) |
| B+5 | Blok przyłączeniowy ICU 50A (bezpiecznik – ZAMEK DRZWI, IBU 1, IBU 2, PRZEŁĄCZNIK HAMULCA, BLOKADA PRZED DZIEĆMI, TYLNE SIEDZENIE (PRAWE), HUNCH 2) |
| INWERTER | Falownik 30A |
| PODNOSZENIE MOCY | 30A Elektryczny moduł tylnej bramy |
| PRZYCZEPA 1 | Lampa przyczepy 40A |
| IG2 | 40A Przekaźnik rozruchu, blok przyłączeniowy ICU (bezpiecznik – klimatyzacja, pojazd, wycieraczka (TYLNA), MODUŁ 1, MODUŁ 2, TYLNA klimatyzacja) |
| POMPA OLEJOWA | 40A Moduł elektronicznej pompy olejowej |
| WENTYLATOR CHŁODZĄCY 2 | Przekaźnik wentylatora chłodzącego 50A |
| OGRZEWANE LUSTERKO | Lusterko zewnętrzne zasilane przez kierowcę/pasażera 10 A, moduł sterujący klimatyzacji |
| klimatyzacja 2 | Moduł sterujący klimatyzacją 10A |
| WYCIERACZKA PRZ. 2 | Przekaźnik wycieraczek 10 A (LO), silnik wycieraczek przednich |
| ECU 6 | 15A PKM |
| AMS | Czujnik akumulatora 10A |
| PRZEKŁADNIA ELEKTRYCZNA 1 | 20A Przekładnia elektroniczna |
| Napęd na 4 koła | 20A ECM napędu na wszystkie koła |
| PRZEKŁADNIA ELEKTRYCZNA2 | 10A Przekładnia elektroniczna |
| DMUCHAWA 2 | Moduł sterujący klimatyzacją 10A |
| DMUCHAWA 1 | Przekaźnik wentylatora tylnego 40A |
| TCU 1 | Przełącznik zakresu transmisji 15A |
| CZUJNIK 6 | Przekaźnik żarnika 15A |
| ECU 3 | Moduł ECU 10A |
| OIOM | Blok przyłączeniowy ICU 10A |
| CZUJNIK 5 | 10A Czujnik tlenu w górę nr 1/nr. 2 |
| CEWKA IGN | 20A Cewka zapłonowa nr 1/nr 2/Nie. 3/Nie. 4/#5/#6 |
| CZUJNIK 1 | Przekaźnik pompy paliwa 10A |
| klimatyzacja 1 | 10A 2.4 GDI: Przekaźnik klimatyzacji |
| WYCIERACZKA PRZ. 1 | 30A Główny przekaźnik wycieraczek |
| TCU 2 | 10A TCM, sterownik SBW |
| ECU 3 | 20A PKM |
| B/KLAKSON ALARMOWY | Przekaźnik alarmowy 15A |
| KLAKSON | Przekaźnik klaksonu 15A |
| POMPA PALIWOWA | 20A Przekaźnik pompy paliwa |
| ECU 1 | 20A PKM |
| CZUJNIK 2 | Przekaźnik sprężarki klimatyzacji 10 A, zawór elektromagnetyczny o zmiennym wlocie, zawór elektromagnetyczny pompy oleju, czujnik tlenu w dół, zawór kontroli oleju, elektroniczny termostat nagrzewnicy, elektromagnetyczny zawór sterujący przedmuchem |
| ECU 2 | 20A PKM |
| GNIAZDO ZASILANIA 1 | 20A Tylne gniazdo zasilania 1 |
| GNIAZDO ZASILANIA 2 | 20A Gniazdo tylne 2 |
| AKC 3 | Blok rozdzielczy ICU 10A (bezpiecznik – ACC) |
| ECU 4 | 10A PKM |
| IG 1 | Przekaźnik PWM 40A (IG1) |
| AKC 1 | Przekaźnik 40A ACC 1 |
| AKC 2 | Przekaźnik 40A ACC 2 |
| ECU 5 | 30A Przekaźnik główny |
| GNIAZDO ZASILANIA 3 | Gniazdo bagażowe 20A |
| GNIAZDO ZASILANIA 4 | Gniazdo przednie 20A |
| CZUJNIK 4 | Cewka zapłonowa 15A nr 1/#2/#3/#4/#5/#6 Sterownik wentylatora chłodzącego |
Za działanie zapalniczki odpowiada bezpiecznik oznaczony jako POWER OUTLET.
