Hyundai Starex 1 generacji był produkowany w latach 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 i 2006 jako van lub minibus. W tym czasie model został odnowiony. W naszym materiale znajdziesz opis bezpieczników i przekaźników Hyundai Starex 1 generacji ( Ram H100) wraz ze schematami skrzynkowymi, zdjęciami i ich lokalizacją. Podkreślmy bezpiecznik odpowiedzialny za zapalniczkę.
Sprawdź przeznaczenie na swoich diagramach, ewentualnie różne warianty pudełek. A jeśli posiadasz Hyundaia Starexa 2. generacji i te schematy nie pasują, zapoznaj się z tym opisem .
Contents
Skrzynka bezpieczników przedziału pasażerskiego

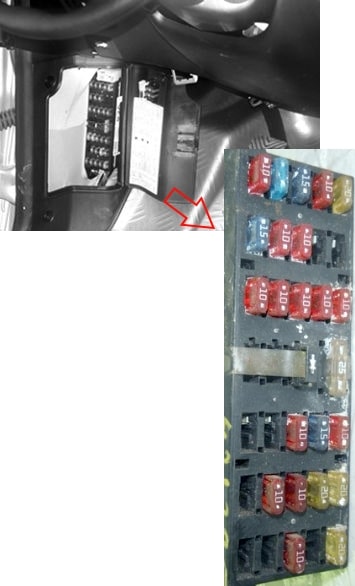

Znajduje się na lewym słupku za osłoną pod deską rozdzielczą.
Typ 1

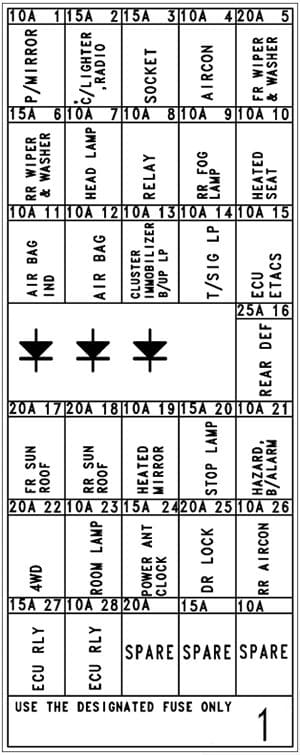

Schemat
Opis
| 1 | Elektryczne lusterka 10A |
| 2 | 15A System audio, Bezpiecznik zapalniczki samochodowej , Blok dodatkowych kierunkowskazów, Sterownik blokady wybieraka |
| 3 | Złącze 15A do podłączenia dodatkowego wyposażenia |
| 4 | 10A Przełącznik klimatyzatora |
| 5 | 20A Silnik wycieraczek szyby przedniej, pompa spryskiwacza szyby przedniej |
| 6 | 20A Silnik wycieraczki szyby tylnych drzwi, Pompa spryskiwacza szyby tylnych drzwi |
| 7 | 10A Elektryczny szyberdach, czujnik opóźnienia, elektroniczna jednostka sterująca ABS, przełącznik klimatyzacji, czujnik temperatury, przekaźnik reflektorów (światła mijania) |
| 8 | 10A Jednostka elektroniczna układu sterującego opóźniającego sygnał zamka centralnego i ostrzegania o nie wyłączonym oświetleniu, przełączniki POWER i HOLD, klimatyzacja i ogrzewanie, przekaźnik ogrzewania szyby tylnych drzwi, napinacze pasów bezpieczeństwa |
| 9 | 10A Przekaźnik tylnych świateł przeciwmgłowych |
| 10 | 10A System audio, głośnik w lewych drzwiach, głośnik wysokotonowy w lewych drzwiach, wyłącznik ogrzewania siedzeń |
| 11 | 10A Zestaw wskaźników |
| 12 | 10A Elektroniczna jednostka sterująca SRS |
| 13 | 10A Czujnik prędkości, Przełącznik sterowania napędem na cztery koła, Zestaw wskaźników, Przekaźnik ABS, Przełącznik świateł cofania, Selektor automatycznej skrzyni biegów, Przełącznik nadbiegu, Jednostka sterująca automatycznej skrzyni biegów, Układ paliwowy |
| 14 | 10A Przełącznik alarmowy |
| 15 | 10A Elektroniczna jednostka sterująca do sterowania opóźnieniem sygnału centralnego zamka i ostrzegania o niezałączonym oświetleniu, Elektroniczna jednostka sterująca immobilizera, Rezystor cewki wzbudzenia, Elektrozawór EGR, Elektroniczna jednostka sterująca silnika, Przekaźnik sterujący silnika |
| 16 | 25A Przekaźnik podgrzewacza szyby tylnych drzwi |
| 17 | 20A Przekaźnik, elektryczny szyberdach przedni |
| 18 | Przekaźnik 20A, elektrycznie sterowana tylna klapa |
| 19 | Złącze diagnostyczne 10 A, przekaźnik podgrzewanego lusterka |
| 20 | 20A Zamek kluczykowy w stacyjce, włącznik świateł stop, wybierak automatycznej skrzyni biegów |
| 21 | Zegar cyfrowy 10A, przekaźnik alarmowy, przełącznik alarmowy |
| 22 | 20A Elektroniczna jednostka sterująca skrzyni rozdzielczej |
| 23 | 10A Lampki drzwiowe, Lampki oświetlenia drzwi, Lampki oświetlenia wnętrza, Elektroniczna jednostka sterująca opóźniająca sygnał zamka centralnego i ostrzegająca o nie wyłączonym oświetleniu, Centralka sterująca automatycznej skrzyni biegów, Zestaw wskaźników, Lampka w środkowej konsoli dachowej |
| 24 | 10A Brzęczyk ostrzegający o cofaniu, system audio, antena, jednostka sterująca elektronicznego immobilizera |
| 25 | 20A Przekaźnik centralnego zamka |
| 26 | Przekaźnik wentylatora 10A |
| 27 | 15A Wyłącznik lampki drzwiowej, przekaźnik świec żarowych, przekaźnik nagrzewnicy, klimatyzacja, czujnik położenia wałka rozrządu |
| 28 | 10A Elektroniczna jednostka sterująca immobilizera, Elektroniczna jednostka sterująca silnika |
Bezpiecznik nr 2 odpowiada za zapalniczkę, a za dodatkowe gniazda nr 3 po 15A.
Typ 2

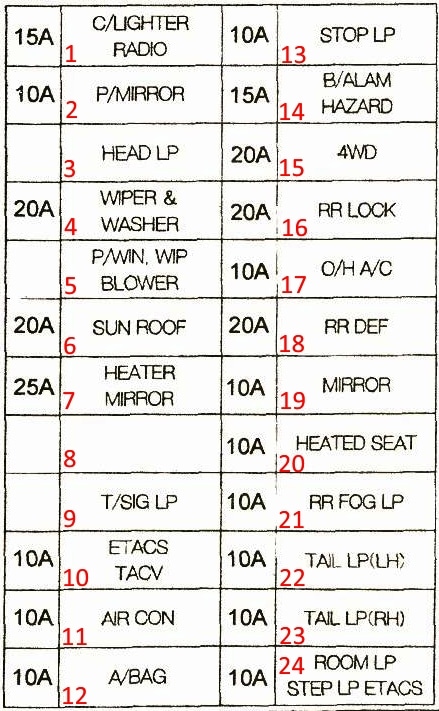

Schemat
Przeznaczenie
| 1 | 15A Audio, Zapalniczka , Zegar |
| 2 | 10A Lusterka elektryczne |
| 3 | Reflektory 10A, Szyberdach, ABS, Regulacja wysokości reflektorów |
| 4 | 20A Elektroniczny sterownik czasowy i alarmowy, układ spryskiwacza/czyszczenia tyłu |
| 5 | 10A Elektroniczna jednostka sterująca czasem i alarmem, Elektryczne szyby, Klimatyzacja, Wycieraczki przedniej szyby |
| 6 | 20A Łukasz |
| 7 | 10A Podgrzewane lusterka |
| 8 | 10A Tablica przyrządów, jednostka sterująca skrzyni biegów, jednostka sterująca silnika, immobilizer |
| 9 | 10A Kierunkowskazy, światła awaryjne |
| 10 | 10A Elektroniczna jednostka sterująca czasem i alarmem |
| 11 | 10A Klimatyzacja |
| 12 | 10A Poduszka powietrzna, tablica przyrządów |
| 13 | Sygnały stopu 10 / 15A |
| 14 | 10A Alarm, kierunkowskazy, światła awaryjne, godziny pracy |
| 15 | 20A TCCM / Jednostka sterująca (stosowano również 30A) |
| 16 | 20A Centralny zamek |
| 17 | 10A Klimatyzacja / szyberdach (używany również 20A) |
| 18 | 20A Ogrzewana tylna szyba |
| 19 | 10A Audio, antena elektryczna, immobilizer |
| 20 | 10A Przełączniki ogrzewania foteli |
| 21 | 10A Przekaźnik tylnego światła przeciwmgielnego |
| 22 | 10A Oświetlenie – lewa strona |
| 23 | Oświetlenie 10A – prawa strona |
| 24 | 10A Elektroniczna jednostka sterująca czasem i alarmem, Jednostka sterująca skrzynią biegów, Jednostka sterująca silnika, Złącze kanału danych, Oświetlenie wewnętrzne |
Bezpiecznik nr 1, 15A, odpowiada za zapalniczkę.
Skrzynka bezpieczników komory silnika
Znajduje się po lewej stronie komory silnika, obok akumulatora.
Typ 1

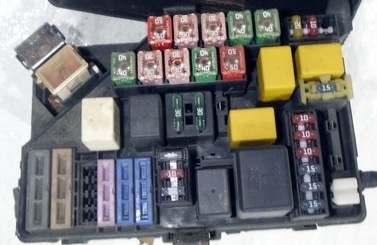

Zdjęcie poglądowe

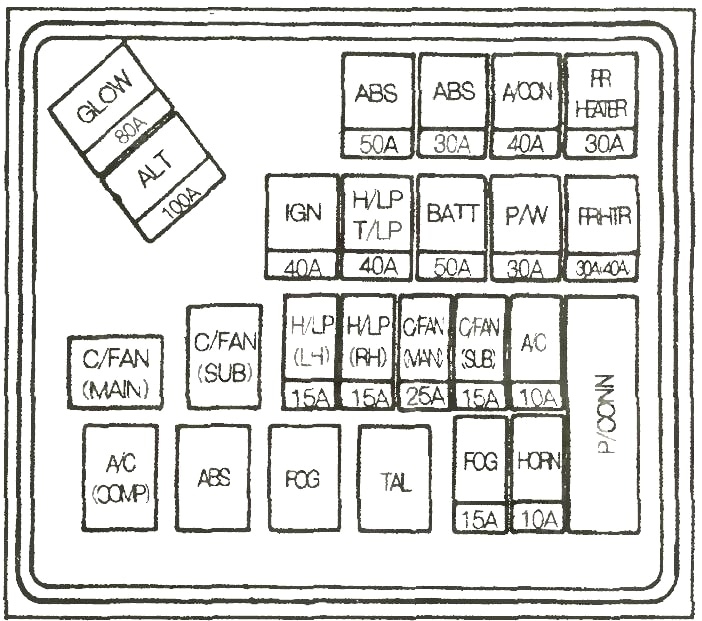

Schemat
Typ 2
Zdjęcie

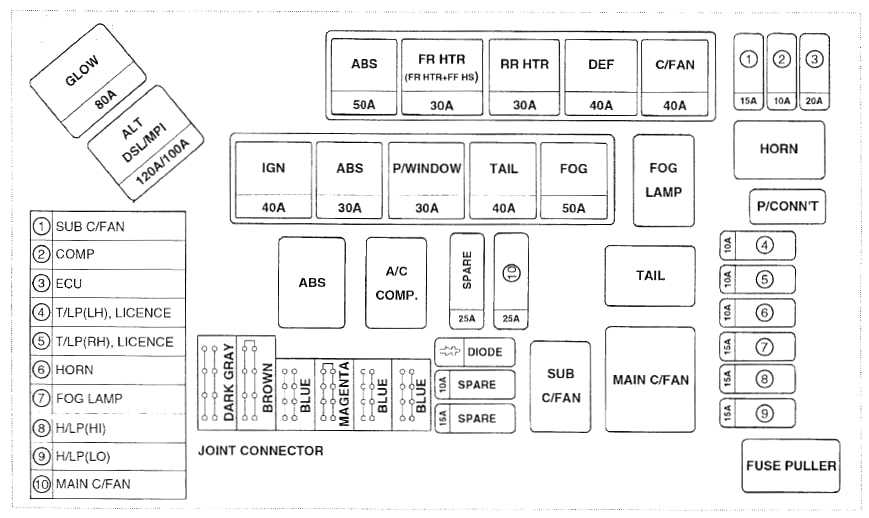

Schemat
Oznaczenie
| WSZYSTKO | Generator |
| BLASK | Przekaźnik żarowy, moduł sterujący świec żarowych (D4BB) |
| SEKCJA | Moduł sterujący ABS |
| FR HTR | Przekaźnik dmuchawy |
| RR HTR | Przekaźnik wentylatora tylnego |
| OBR. | Bezpiecznik 16, 25, 26 |
| C/WENTYLATOR | Główny przekaźnik wentylatora skraplacza, przekaźnik wentylatora skraplacza (NISKI) |
| IGN | Stacyjka, alternator, przekaźnik rozruchu, bezpiecznik COMP, bezpiecznik l/C FAN, bezpiecznik ECU. |
| SEKCJA | Moduł sterujący ABS |
| P/W | Elektryczny przekaźnik podnośnika szyby, przekaźnik syreny |
| OGON | Przekaźnik świateł bocznych, przekaźnik reflektorów |
| BAT | Przekaźnik świateł przeciwmgielnych, przekaźnik klaksonu, złącze zasilania |
| WENTYLATOR l/C/FR HTD | Przekaźnik wentylatora intercoolera, przełącznik temperatury powietrza / podgrzewana szyba przednia |
| KOMP | Przekaźnik sprężarki klimatyzacji |
| ECU | Główny przekaźnik mocy (D4CB), przekaźnik sterujący silnikiem, przekaźnik pompy paliwa (benzyna) |
| T/LP(LH) | Oświetlenie, tylne lewe światło zespolone, lewe światło pozycyjne |
| T/LP(LH) | Oświetlenie, lampa tylna prawa, lampa numeryczna prawa |
| KLAKSON | Sygnał lewy/prawy |
| MGŁA | Przełącznik przednich świateł przeciwmgielnych, lewa/prawa przednia lampa przeciwmgielna |
| H/LP(LH) | Lewy reflektor |
| H/LP(PRAWA) | Prawy reflektor, zestaw wskaźników |
| ZŁĄCZE ZASILANIA | Przekaźnik alarmowy, bezpiecznik 23, 24 |

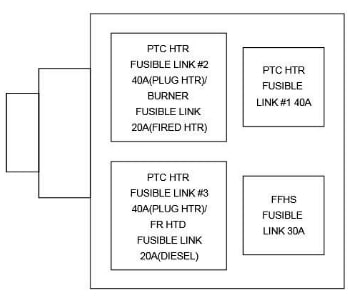

Dodatkowe pudełko
Instalowany w wersjach z silnikiem Diesla. Za dodatkowe ogrzewanie (ogrzewanie) odpowiadają bezpieczniki i przekaźniki.
