Hyundai Creta został wprowadzony w 2014 roku. Sprzedawany był w latach 2015, 2016, 2017, 2018, 2019, 2020, 2021 i do chwili obecnej. W tym czasie model został zaktualizowany. Dostarczane na cały świat. W innych krajach znany jest także pod nazwami H yundai ix25 oraz Hyundai Cantus. W tej publikacji znajdziesz oznaczenie bezpieczników i przekaźników Hyundai Creta wraz ze schematami skrzynek i ich lokalizacją. Zwróć uwagę na bezpiecznik odpowiedzialny za zapalniczkę.
W zależności od poziomu wyposażenia i roku produkcji Twojego Hyundaia Creta możliwa jest inna konstrukcja skrzyń i przeznaczenie znajdujących się w nich elementów. Sprawdź informacje na swoich diagramach.
Przedział pasażerski

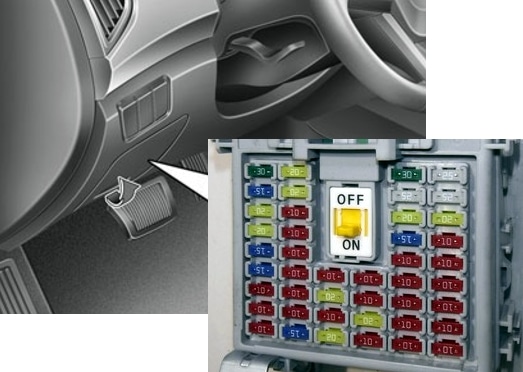

Znajduje się pod deską rozdzielczą po stronie kierowcy, za osłoną ochronną.

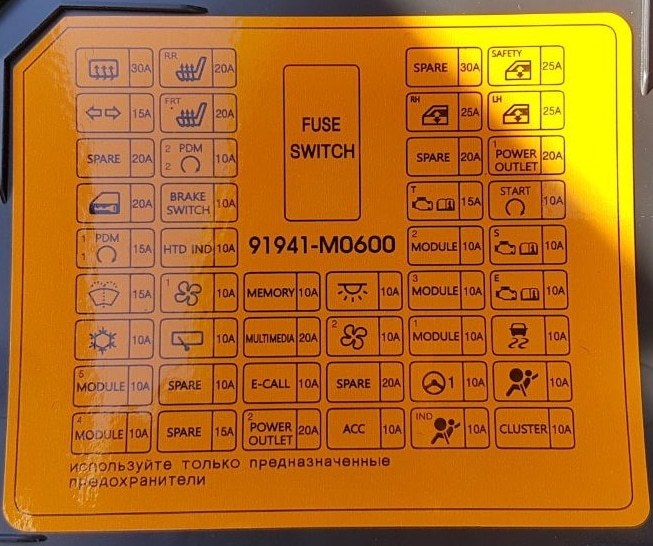

Schemat z okładki pudełka

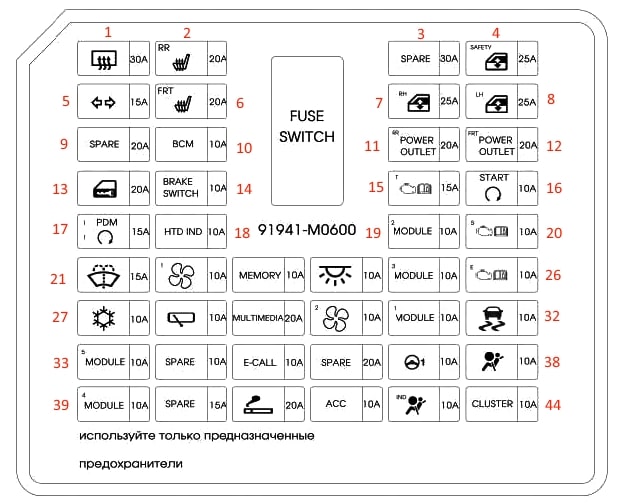

Schemat
Opis
| 1 | Przekaźnik odmgławiacza tylnej szyby 30 A |
| 2 | Moduł sterujący ogrzewaniem tylnych siedzeń 20 A |
| 3 | Rezerwa 30A |
| 4 | Podnośnik elektroszybowy modułowy 25A z zabezpieczeniem przed przyszczypnięciem |
| 5 | Kierunkowskaz i alarm 15A |
| 6 | 20A Moduł sterujący ogrzewaniem siedzenia kierowcy/pasażera |
| 7 | 25A prawy elektryczny podnośnik do szyb |
| 8 | 25A lewy podnośnik elektryczny do szyb |
| 9 | Rezerwa 20A |
| 10 | Klucz elektroniczny 10A ECU, moduł immobilizera |
| 11 | Tylne gniazdo zasilania 20A |
| 12 | Przednie gniazdko elektryczne 20A (zapalniczka) |
| 13 | Przekaźnik blokady/odblokowania 20A, przekaźnik odblokowania tylnej klapy |
| 14 | Klucze elektroniczne ecu 10A, włącznik świateł hamowania |
| 15 | Przełącznik zakresu manualnej skrzyni biegów 15A Zespół PP (bezpiecznik – f26 (światła cofania)) |
| 16 | Jednostka sterująca 10A (przekaźnik alarmu antywłamaniowego), przełącznik zakresu skrzyni biegów, ecm, kluczyki elektroniczne i ECU rozruchu, wyłącznik zapłonu i czujnik położenia pedału sprzęgła |
| 17 | Klucze elektroniczne ecu 15A |
| 18 | Podgrzewane lusterka 10A |
| 19 | Przełącznik konsoli 10 A, napęd na 4 koła, brzęczyk asystenta parkowania tyłem, lewe/prawe czujniki wspomagania parkowania tyłem, lewe/prawe centralne czujniki wspomagania parkowania tyłem |
| 20 | Rezerwa 10A |
| 21 | Przełącznik wielofunkcyjny 15A, podkładka |
| 22 | Moduł sterujący klimatyzatora 10A |
| 23 | Regulacja lusterek zewnętrznych 10A, zegar cyfrowy, moduł sterujący klimatyzacją, zestaw wskaźników, złącze linii danych |
| 24 | Lampy wewnętrzne 10A, oświetlenie bagażnika, światło kierunkowe, oświetlenie kabiny pasażerskiej, lampy dodatkowe przednie lewe/prawe |
| 25 | 10A bcm, wskaźnik położenia dźwigni zmiany biegów, moduł sterujący klimatyzacją, radioodtwarzacz audiowizualny z nawigacją, moduł e-call mts, moduł sterujący ogrzewaniem siedzenia kierowcy/pasażera, moduł sterujący ogrzewaniem tylnych siedzeń |
| 26 | 10A pcm/ecm, klucz elektroniczny ECU, moduł immobilizera |
| 27 | 10A skrzynka przyłączeniowa komory silnika (przekaźnik 1 – przekaźnik nagrzewnicy ptk) Jednostka PP (przekaźnik klaksonu), jednostka sterująca klimatyzacją |
| 28 | Blok 10A PP (przekaźnik wycieraczki tylnej), silnik wycieraczki tylnej |
| 29 | System audio 20A, radioodtwarzacz audiowizualny z nawigacją |
| 30 | Jednostka sterująca klimatyzacją 10A, włącznik klaksonu, rezystor klaksonu |
| 31 | 10A bcm, włącznik świateł stopu |
| 32 | Przełącznik 10A na panelu przednim, szczególnie jednostka sterująca |
| 33 | Lusterko elektrochromowe 10A, moduł sterujący ogrzewaniem tylnych siedzeń, przełącznik poziomowania reflektorów, podgrzewacz dyszy spryskiwaczy reflektorów lewego / prawego reflektora, moduł sterujący ogrzewaniem siedzenia kierowcy / pasażera, pomocnicza skrzynka przyłączeniowa (przekaźnik 2/3 – wycieraczka przednia lewa / prawa) |
| 34 | Rezerwa 10A |
| 35 | Moduł e-połączenia 10A mts |
| 36 | Rezerwa 20A |
| 37 | 10A z mdps – moduł mdps, bez mdps – czujnik kąta skrętu kierownicy |
| 38 | Moduł sterujący 10A srs – poduszki powietrzne |
| 39 | 10A bcm, klucze elektroniczne ecu |
| 40 | Podgrzewana kierownica 15A |
| 41 | Bezpiecznik do zapalniczki samochodowej 20A |
| 42 | Przekaźnik tylnego gniazda zasilania 10A, bcm, zegar cyfrowy, moduł mts e-call, system audio, radioodtwarzacz audiowizualny z nawigacją, uchwyt na smartfona, sterownik kluczyka elektronicznego, regulacja lusterek bocznych |
| 43 | Zestaw wskaźników 10A, wskaźnik poduszki powietrznej |
| 44 | Zestaw wskaźników 10A |
W zależności od roku produkcji bezpieczniki 11, 12 i 41 odpowiadają za zapalniczkę i dodatkowe gniazda.
Z tyłu urządzenia mogą znajdować się osobne, niewymienne przekaźniki (PCB MINI).
Komora silnika

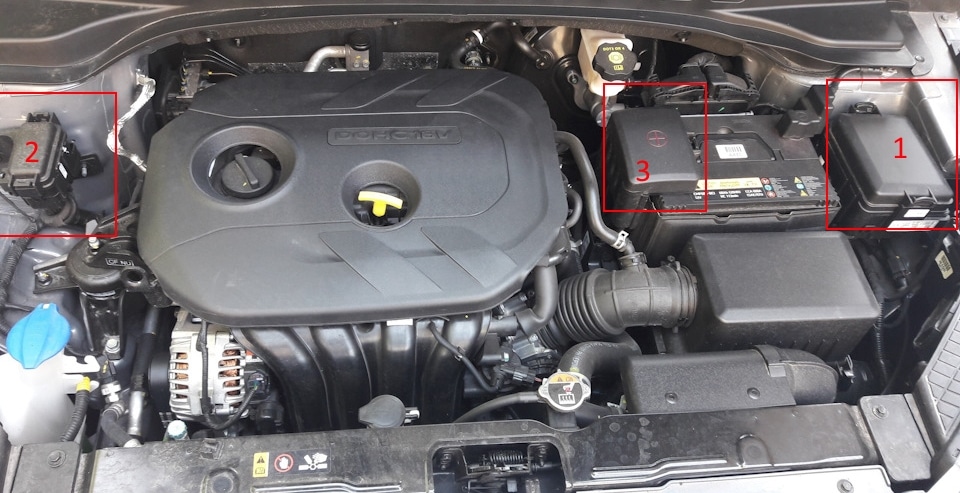

Lokalizacją
Pudełko główne (1)
Znajduje się po lewej stronie komory silnika.

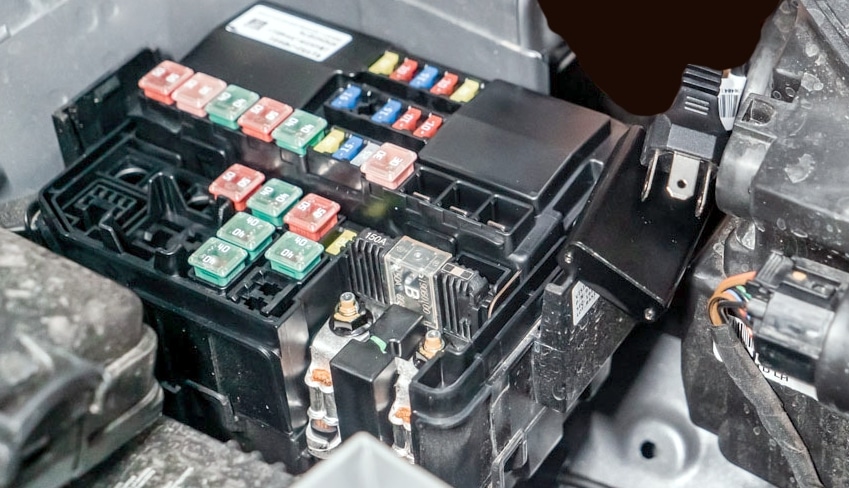

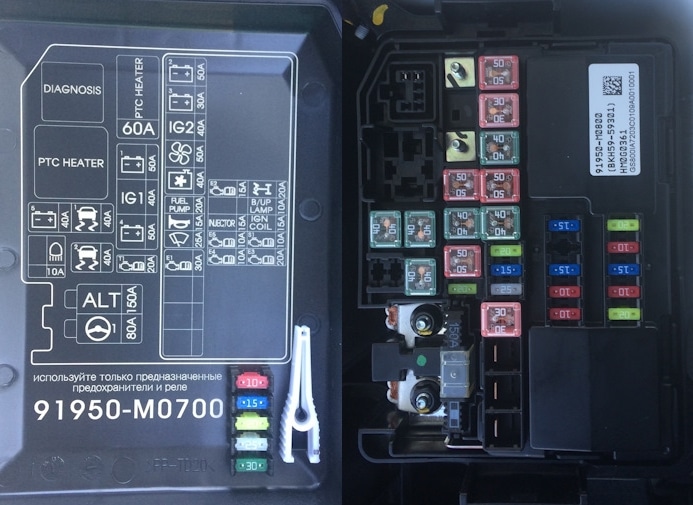

Zdjęcie poglądowe
Przeznaczenie
| MDPS | 80A MDPS (wspomaganie silnika) |
| WSZYSTKO | G4FC (125A): alternator, akumulator, wszystkie bezpieczniki podłączone do bezpiecznika alternatora D4FC / D4FB (150A): alternator, akumulator, wszystkie bezpieczniki podłączone do bezpiecznika alternatora |
| ECU2 | G4FC (10A): ECU (M/T), PCU (A/T) D4FC (15A): CAM SNSR, Glow RLY, WGT, zawór sterujący EGR, przepływ powietrza SNSR, IMMOD4FB (15A): CAM SNSR, VGT Vacuum, IMMO |
| ŚWIATŁA GŁÓWNE ŚWIATŁA DROGOWE | Przekaźnik elektromagnetyczny świateł drogowych (podwójna funkcja) |
| ABS2 | Jednostka sterująca ABS/ESC |
| ECU 4 | G4FC (25A): ECU (M/T), PCU (A/T) D4FC (15A): Zawór wlotowy licznika, D4FB (15A): Przekaźnik świecy żarowej, moduł licznika paliwa |
| TCU 1 | D4FB: TCU (automatyczna skrzynia biegów) |
| NIETOP + 5 | Bezpiecznik skrzynki bezpieczników tablicy rozdzielczej: FS01 |
| ABS 1 | Sterownik ABS/ESC, diagnostyka komory silnika |
| NIETOP + 4 | Bezpieczniki skrzynki bezpieczników tablicy rozdzielczej: FS06, IPS-1, IPS-2, IPS-3 |
| IG1 | Bez przycisku start: zapłon SW Z przyciskiem start: skrzynka przekaźników PDM |
| NIETOP + 1 | Bezpieczniki skrzynki bezpieczników tablicy rozdzielczej: FS14, FS05, FS13, FS17, FS10, FS02, FS09, przekaźnik IOD (automatyczne odcięcie prądu upływowego) |
| BLASK | D4FC / D4FB: przekaźnik świec żarowych, świeca żarowa |
| PODGRZEWACZ PALIWA | D4FC / D4FB: Podgrzewacz paliwa |
| ECU 1 | (Sterowanie silnikiem) Przekaźnik główny |
| PRZEDNIA WYCIERACZKA | Silnik wycieraczek (przód) |
| KLAKSON | Brzęczyk (podwójny), brzęczyk alarmu antywłamaniowego |
| POMPA PALIWOWA | G4FC: przekaźnik pompy paliwa, silnik pompy paliwa |
| C/WENTYLATOR | G4FC (40A) Silnik wentylatora chłodnicy D4FC / D4FB (50A) Silnik wentylatora chłodnicy |
| DMUCHACZ | Silnik wentylatora |
| IG2 | Bez przycisku startu: przekaźnik startu, elektromagnes startu, zapłon SW Z przyciskiem startu: przekaźnik startu, elektromagnes startu, skrzynka przekaźników PDM |
| NIETOP + 3 | Bezpieczniki skrzynki bezpieczników tablicy rozdzielczej: FS04, IPS-4, IPS-5 |
| NIETOP + 2 | Bezpieczniki skrzynki bezpieczników deski rozdzielczej: FS03, P/przekaźnik okna, P/przekaźnik wyjściowy |
| WTRYSKIWACZ | G4FC: Wtryskiwacz (nr 1, nr 2, nr 3, nr 4) |
| LAMPA ZAPASOWA | Przełącznik biegu wstecznego (tylko MT), tylna lampa zespolona, lewa/prawa |
| CEWKA IGN | G4FC: kondensator, cewka zapłonowa, wew. |
| CZUJNIK 1 | G4FC: zmienna cewka wlotowa, zmienna krzywka wylotowa (IN, EX), elektromagnetyczny zawór sterujący upustem, czujnik tlenu (UP, DN), IMMO D4FB: sonda lambda, wyłącznik stopu, siłownik recyrkulacji spalin, D4FC: wyłącznik stopu |
| ECU 3 | D4FC / D4FB: EBU G4FC: EBU (M / T), PCU (A / T) |
| BLASK | D4FC / D4FB: Świeca żarowa |
Z tyłu skrzynki można przymocować dodatkowe przekaźniki.

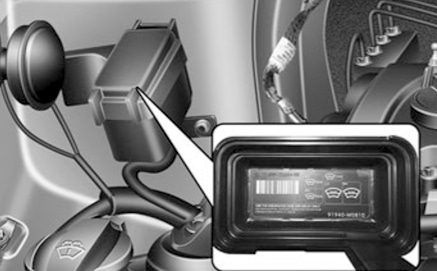

Dodatkowe pudełko (2)
W zależności od poziomu wyposażenia w niektórych modelach Creta montowany jest dodatkowy agregat.
Aktualny schemat znajduje się z tyłu okładki. Znajdują się tam bezpieczniki i przekaźniki odpowiedzialne za dodatkowe ogrzewanie i odszranianie szyb.
Na biegunie dodatnim akumulatora mogą znajdować się także bezpieczniki dużej mocy (3).
Masz coś do uzupełnienia materiału lub masz pytania? Napisz w komentarzach.
