Od 1996 roku Hyundai Tiburon produkowany jest w dwóch generacjach i dostarczany na całym świecie. Znany również jako Hyundai Coupe i Hyundai Tuscani . W naszym materiale pokażemy oznaczenie bezpieczników i przekaźników Hyundaia Tiburon Coupe wraz ze schematami skrzynek i ich lokalizacją dla modeli wyprodukowanych w latach 2002, 2003, 2004, 2005, 2006, 2007, 2008 i 2009. Pokażmy bezpiecznik odpowiedzialny do zapalniczki.
W zależności od regionu dostawy możliwa jest inna konstrukcja skrzynek, sprawdź przeznaczenie na swoich schematach.
Skrzynka bezpieczników przedziału pasażerskiego

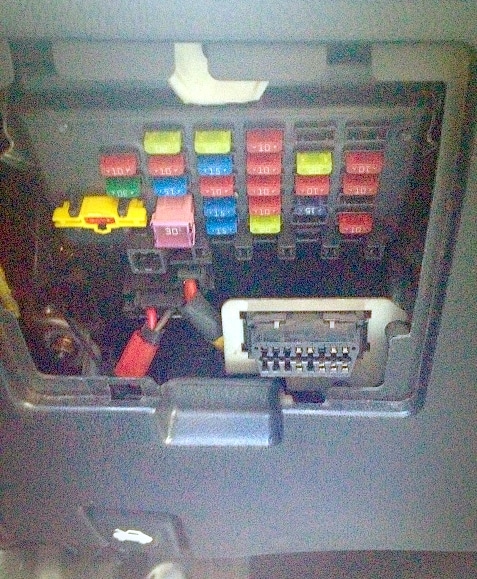

Znajduje się pod deską rozdzielczą po stronie kierowcy, za osłoną zabezpieczającą. Jest też złącze diagnostyczne.

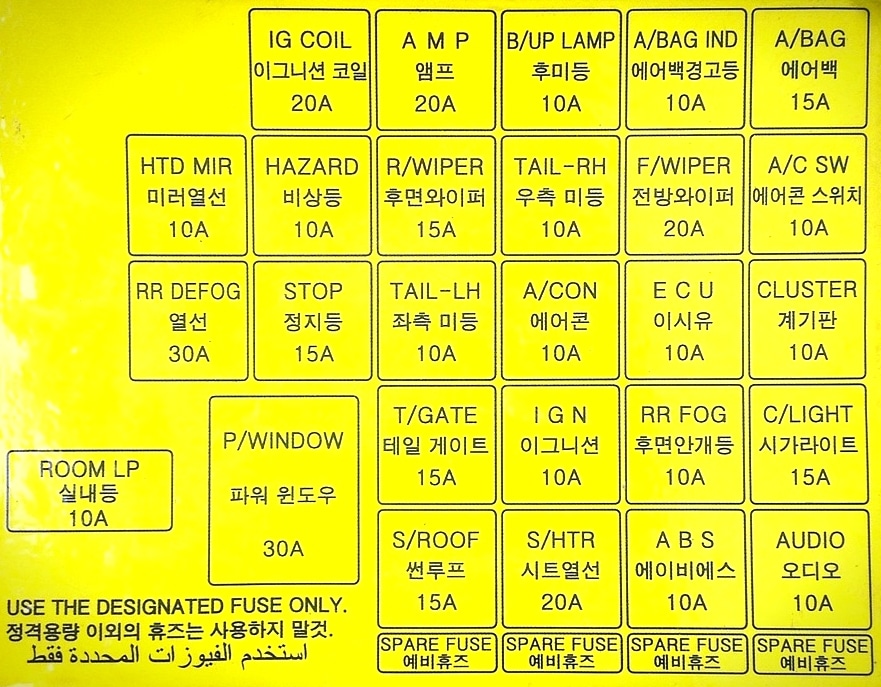

Schemat
Opis
| ZARYZYKOWAĆ | 10A Lampka ostrzegawcza zatrzymania awaryjnego |
| R/WIPER | 15A Środek do czyszczenia szyby tylnej |
| OGON-PRAWY | 10A Światło tylne |
| F/WIPER | 20A Wycieraczka szyby przedniej |
| klimatyzacja SW | 10A Klimatyzator |
| RR ODMGŁAWANIE | 30A Ogrzewana tylna szyba |
| ZATRZYMYWAĆ SIĘ | 15A Światło stopu |
| OGON-LEWY | 10A Światło tylne |
| A/CON | 10A Klimatyzator |
| ECU | 10A ECM, moduł wieloprzewodnikowy, TCM |
| GRUPA | Klaster 10A |
| POKÓJ LP | 10A Oświetlenie wewnętrzne, zegar, audio |
| P/OKNO | 30A Podnośnik do szkła |
| T/BRAMA | 15A Hatchback z otwartymi drzwiami |
| IGN | 10A Czujnik A/Con, wtrysk |
| RR Mgła | 10A Tylne światła przeciwmgielne |
| C/ŚWIATŁO | Zapalniczka 15A |
| S/DACH | 15A Łukasz |
| S/HTR | 20A Podgrzewane siedzenie |
| SEKCJA | 10A ABS. TCS |
| AUDIO | Dźwięk 10A, zegar |
Bezpiecznik zapalniczki jest oznaczony jako C / LIGHT.
Skrzynka bezpieczników komory silnika
Znajduje się po lewej stronie komory silnika, obok akumulatora.

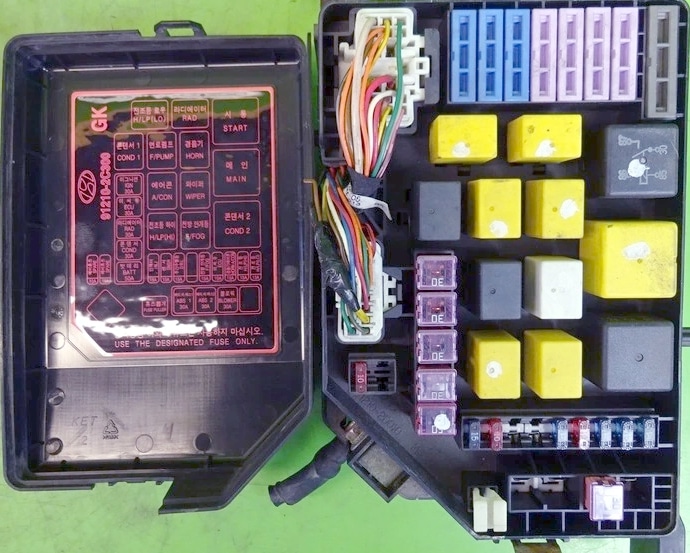

Zdjęcie poglądowe ich wykonania

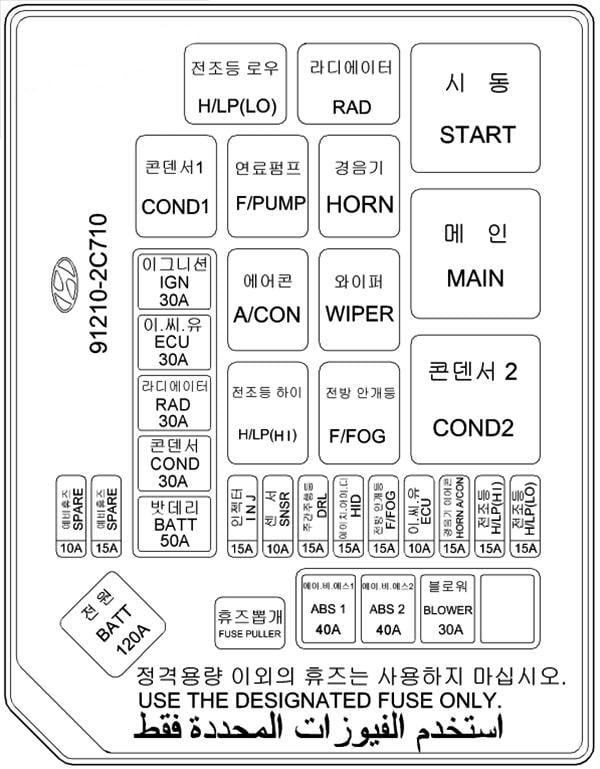

Schemat
Przeznaczenie
| BAT | Generator 100A |
| BAT | Generator 50A |
| WARUNEK | 30A Wentylator skraplacza |
| RAD | Wentylator chłodnicy 30A |
| ECU | 30A Sterowanie silnikiem, ECM |
| IGN | 30A Zapłon, przekaźnik rozruchu |
| ABS 1 | 30A ABS |
| ABS2 | 30A ABS |
| DMUCHACZ | Wentylator 30A |
| INJ | Wtryskiwacz 15A |
| SNSR | 10A Czujnik tlenu, ECM |
| DRL | 15A DHO |
| F/MGŁA | 15A Przednie światło przeciwmgłowe |
| ECU | 10A TCM, ECM |
| Klakson, klimatyzacja | Sygnał 15A, klimatyzacja |
| H/LP (H1) | 15A Światło główne (wysokie) |
| H/LP (LO) | Światło główne 10A (niskie) |
